《《机制工艺-锻造工艺》教案.docx》由会员分享，可在线阅读，更多相关《《机制工艺-锻造工艺》教案.docx（2页珍藏版）》请在第壹文秘上搜索。

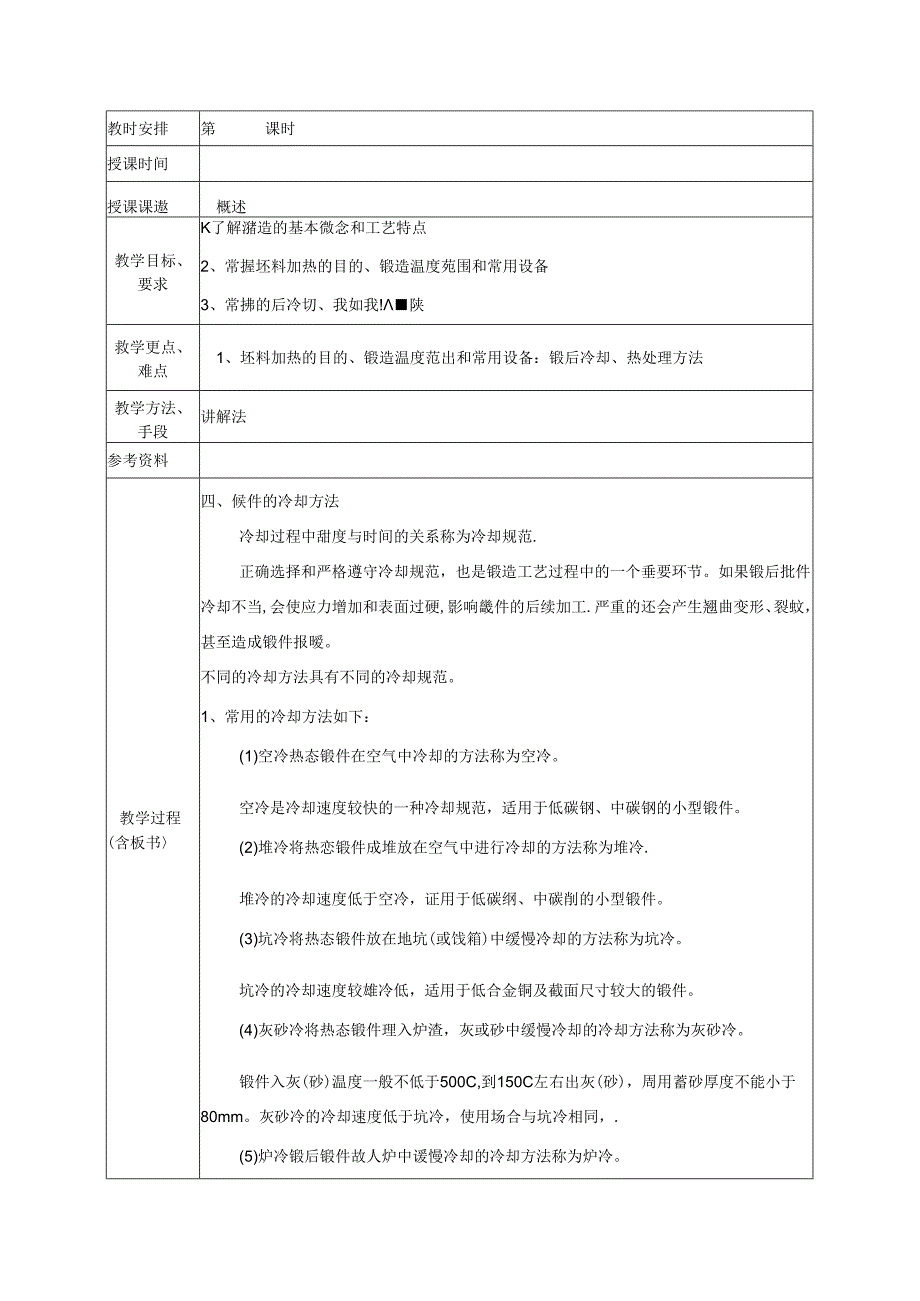

1、教时安排第课时授课时间授课课遨概述教学目标、要求K了解潴造的基本微念和工艺特点2、常握坯料加热的目的、锻造温度苑围和常用设备3、常拂的后冷切、我如我!陕救学更点、难点1、坯料加热的目的、锻造温度范出和常用设备：锻后冷却、热处理方法教学方法、手段讲解法参考资料教学过程(含板书四、候件的冷却方法冷却过程中甜度与时间的关系称为冷却规范.正确选择和严格遵守冷却规范，也是锻造工艺过程中的一个垂要环节。如果锻后批件冷却不当,会使应力增加和表面过硬,影响畿件的后续加工.严重的还会产生翘曲变形、裂蚊，甚至造成锻件报暧。不同的冷却方法具有不同的冷却规范。1、常用的冷却方法如下：(1)空冷热态锻件在空气中冷却的方

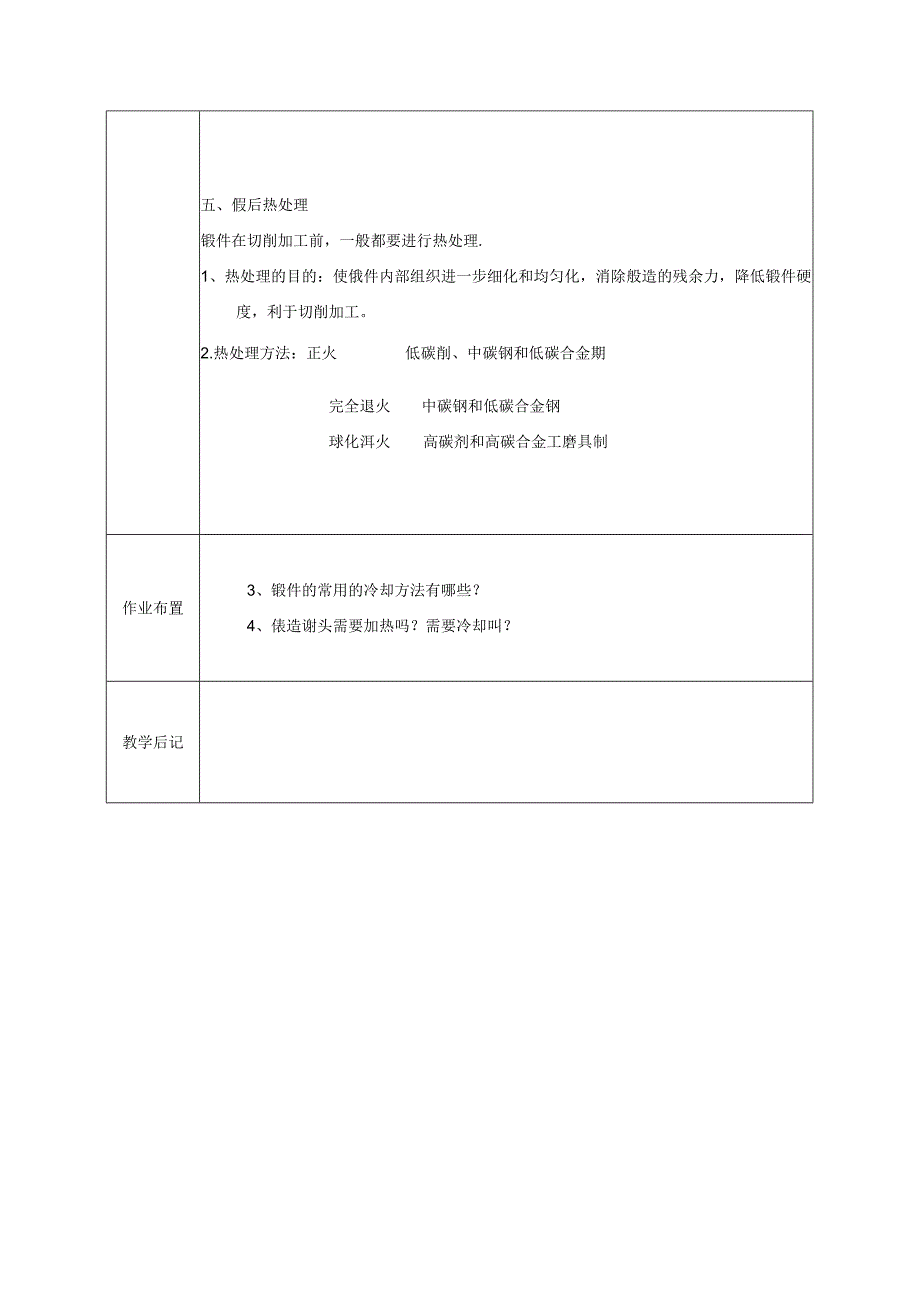

2、法称为空冷。空冷是冷却速度较快的一种冷却规范，适用于低碳钢、中碳钢的小型锻件。(2)堆冷将热恋锻件成堆放在空气中进行冷却的方法称为堆冷.堆冷的冷却速度低于空冷，证用于低碳纲、中碳削的小型锻件。(3)坑冷将热态锻件放在地坑(或饯箱)中缓慢冷却的方法称为坑冷。坑冷的冷却速度较雄冷低，适用于低合金铜及截面尺寸较大的锻件。(4)灰砂冷将热态锻件理入炉渣，灰或砂中缓慢冷却的冷却方法称为灰砂冷。锻件入灰(砂)温度一般不低于500C,到150C左右出灰(砂)，周用蓄砂厚度不能小于80mm。灰砂冷的冷却速度低于坑冷，使用场合与坑冷相同，.(5)炉冷锻后锻件故人炉中谖慢冷却的冷却方法称为炉冷。炉冷应根匏需要按预定的温僮一时间曲规进行，其次却速度低于灰砂冷,适用于高合金钢及大型锻件，五、假后热处理锻件在切削加工前，一般都要进行热处理.1、热处理的目的：使俄件内部组织进一步细化和均匀化，消除般造的残余力，降低锻件硬度，利于切削加工。2.热处理方法：正火低碳削、中碳钢和低碳合金期完全退火中碳钢和低碳合金钢球化洱火高碳剂和高碳合金工磨具制作业布置3、锻件的常用的冷却方法有哪些？4、俵造谢头需要加热吗？需要冷却叫？教学后记
