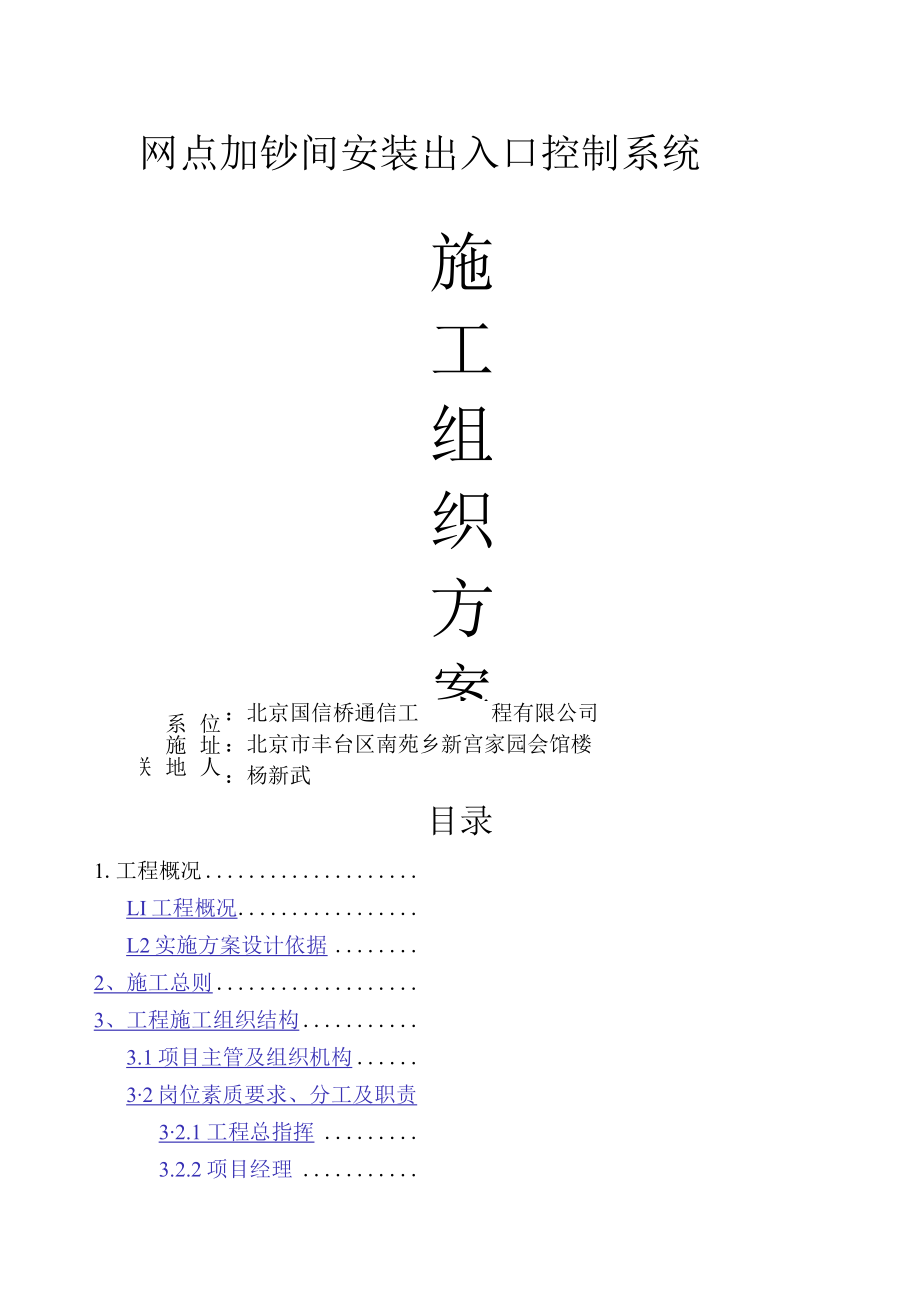

1、网点加钞间安装出入口控制系统施工组织方案位址人系施地联：北京国信桥通信工程有限公司：北京市丰台区南苑乡新宫家园会馆楼：杨新武目录1.工程概况LI工程概况L2实施方案设计依据2、施工总则3、工程施工组织结构3.1项目主管及组织机构32岗位素质要求、分工及职责32.1工程总指挥3.2.2项目经理32.3技术总监32.4工地经理3.2.5专业工程师3.2.6材料设备采购人员32.7质量管理工程师3. 2.8项目管理人员3.2. 9施工班长施工工人4、系统施工方案及主要系统安装方法4.1 工程施工前期实地勘测4.2 施工前准备43.1材料采购、制作与运输4. 3.2施工人员和场地的准备4.2. .布线
2、4.3. 设备安装4.4. 系统调试4.4.1 调试前的准备工作4.5. 系统试运行及测试4. 8人员培训计划4.1.1 培训目标:4.1.2 培训对象及人数4.1.3 培训内容4.9工程竣工验收5.售后服务计划5、质量保证体系及措施206、施工安全及保证措施.267、文明施工及保证措施.308、工程竣工、检测、验收及交付329、工程的售后服务.3410、用户培训3511、紧急情况的处理措施、风险预案、抵抗风险的措施391 .工程概况1.1 工程概况网点加钞间安装出入口控制系统施工范围一共涉及13个县支行，2个市区级支行，1个市分行营业部、1个中心金库、一个监控中心。整个工程要求在功能上一次设
3、计到位，满足先进性(技术上适当超前)，实用性(符合现有的需求)，可扩展性，安全性和可靠性，经济性等，从而达到实用性，可实施性、超前性，独创性等工程目标。1. 2实施方案设计依据家居布线标准TIAEI570-A建筑安装工程质量检验评定标准智能建筑设计标准(EBD-03-95)中华人民共和国安全防范行业标准(GA/T74-94)中华人民共和国公共安全行业标准(GA/T70-94)民用建筑电气设计规范(JGJ/T16-92)电气装置安装工程施工及验收规范(GBJ232-90,92)防盗报警控制器通用技术条件(GB12663-90)民用建筑电信布线系统标准ANSIEIATI-568电信走道和空间的民用
4、建筑标准ANSI/EIA/TIA-569民用建筑电信设备的管理标准ANSI/EIA/TIA-606民用建筑电信设施接地标准ANSI/EIA/TIA-607UTP布线现场测试标准TSB-67电信布线系统标准IS0/IEC11801建筑与建筑群综合布线系统工程设计规范CECS72：97中国民用建筑电气设计规范JGJ/T16-922、施工总则所有施工必须遵守安全守则，认真执行工程进度，按计划完成工程，当实际进展和计划不符时，应及进提出修改计划报总甲方总负责人或银行网点负责人批准后执行；服从甲方、监理公司、管理公司的协调和指挥；确保与甲方、设计院、监理公司、管理公司、其它施工单位等之间合作愉快。确保在
5、进场前完善、细化投标时编写的施工方案，并向甲方总负责人提交施工方案，若甲方总负责人提出修改意见，应认真考虑并予以修改。3、工程施工组织结构3.1项目主管及组织机构为了确保工程质量优良，进度满足要求，我司成立一个具有丰富工程设计、实施及项目管理经验的精干人员组成的系统工程项目组全面负责设计、组织、协调工作。根据工程项目的规模及本公司的具体情况，我司组建如下组织机构，并配备相关人员。项目组的工程总指挥：由公司主管工程的项目经理兼总技术负责人亲自担任，全面组织，协调各种资源，服务工程系统工程项目；下设技术主管、设计技术工程师；项目经理下设现场工程分部和工程技术分部；现场工程分部下设工程技术组、质量管
6、理组、项目管理组等3个小组。工程技术分部下设各专业组。具体为：项目经理1人，技术主管2人，专业工程师2人，安检工程师1人，材料采购1人,项目管理人员1人,施工班长2人。熟练操作工人（大工）人数为2人（包括名电焊工和施工班长）。（详见人员结构图）3.2岗位素质要求、分工及职责3.2.1工程总指挥工作内容：负责整个工程项目管理，包括技术、行政、安全、质量、进度和对外协调、下达月工程任务等工作；任职资格：公司董事或副总经理、有相关工程丰富的管理经验、谙熟劳动法规、有很好的领导能力、极强的办事能力；作风正派、办事干练果断。3.2.2项目经理工作内容：协同总指挥进行管理，监督整个工程项目的实施，对工程项
7、目的实施进度负责；负责协调解决工程项目实施过程中出现的各种问题。负责与总包方及相关人员的协调工作；任职资格：工程部经理或副经理，有多次大型工程施工管理经验，熟悉各个专业工程技术，取得高级工程师或工程师职称，有很好的协调领导能力。3.2.3技术主管工作内容：负责整个工程项目的技术工作，包括本工程技术、指导预结算、协同项目经理对外协调。任职资格：公司总工程师，有多个大型项目总工工作经验，熟悉各个系统工程调试，取得高级工程师职称，有很好的协调领导能力。3.2.4工地经理工作内容：负责组织本项目实施方案设计，以及现场组织、实施、协调和管理工作。任职资格：主任工程师，具有大、中型工程项目的管理和实施经验
8、，丰富的技术知识和良好的个人综合素质，有较强的管理能力和组织协调能力。3.2.5专业工程师工作内容：负责各个系统工程的施工技术指导工作；每天向技术主管工程师汇报有关工作；计算有关工程量以配合材料部门采购有关物料；任职资格：有3年以上施工经验、参加过同类型项目的施工、有较全面的专业知识、取得工程师职称。3.2.6材料设备采购人员工作内容：负责本项目中所需材料及设备的采购，保证其质量可靠，设备性能稳定；任职资格：有多年采购经验，为人老实忠厚，遵守法纪，有极强的责任感。熟悉各系统工程所需的材料规格、设备特点，3.2.7质量管理工程师工作内容：负责工地施工安全，检查督促工地上的任何人员按照有关安全规程
9、进行施工管理、操作，负责协调系统安装调试的设备检验与工程验收工作；任职资格：有3年以上施工安全管理经验，有上岗培训经历，极强的责任感和忧患意识；熟悉安全法规；熟悉工地环境；并熟悉相关技术执行标准及验收标准。熟悉弱电系统工程的工程特点、技术特点及产品特点，3.2.8项目管理人员工作内容：负责信息（含资料、工程档案）收集、整理、归档、借阅等方面管理工作，以及和本工程项目有关的合同文件及相关协议的收集、整理、归档、借阅等管理工作。任职资格：具有行政管理，档案管理方面的工作经验及责任心，负责荔城花无i期智能化工程工程项目的日常行政事务工作。3. 2.9施工班长工作内容：负责调配人力，同时参加施工；每天
10、向技术主管工程师汇报有关工作；下达当天工作任务；同时参加施工等；任职资格：有5年以上的施工经验，完全可以看懂施工图纸，取得施工员证书，有强烈的责任感和较好的领导能力，关于解决处理问题，能和施工工人打交道，熟悉各方面操作技术，能与上级沟通良好等。施工工人工作内容：参加施工操作；任职资格：有多年施工操作经验，有本岗位证书，有较强制责任感，吃苦耐劳，团结工友，尊重上司，服从管理等。4、系统施工方案及主要系统安装方法4.1工程施工前期实地勘测根据已确认的系统工程的设计方案，与甲方确认系统工程的有关土建资料，并进行实地勘测。确认工程所需的辅材情况及进场前的准备。1 .沟通确定需要安装门禁的地点和数量2
11、.沟通确定布线方式以及布线地点3 .沟通确定为避免噪音污染达成的施工时段4. 2施工前准备施工准备通常包括：技术准备，施工现场准备，物资、机具、劳力准备以及季节施工准备，此外也有思想工作的准备等。在进行施工图设计的同时完成施工管槽等材料的采购、施工人员上岗培训、施工机具准备、工地临时设施搭建、协调施工用水施工用电等工作。4. 3.1材料采购、制作与运输工程施工所需要的全部材料均应在实施之前列出详细的清单，根据预先编制好的工程进度计划编制好材料采购计划。采购计划必须经过各专业系统工程师的确认和技术主管、工程总指挥的审核后方能交付采购部负责。所需提前购置的施工材料：镀锌电线管及其配件，镀锌电线槽及
12、其配件，电线管施工所需辅助材料如电焊条等，总之材料采购必须按照施工进度表定下的时间进行（并须充分考虑到订货周期），其每次购置数量及其规格由现场工程师和项目经理提供购置报告并交技术主管工程师审核后交给采购部负责。材料的采购严格按照中华人民共和国建筑法和公司质量控制管理办法中有关材料采购的规定来实施。采购的产品必须是通过正当渠道采购的，要有出厂证明、产品合格证及有关质量检测部门的相关检测报告。需要自行加工制作的部件如：角铁支架、常用紧固件等，所采用的材料必须是优质的原材料，产品的制作的流程、施工工艺必须符合国家建筑安装相关规范和标准。产品、材料的运输严格按照产品对运输的要求分别对待，切实注意运输过
13、程中某些产品的防重压、防倒立、防腐蚀等问题。产品运输到施工现场时，应保证包装没有破损。要会同建设方与监理方共同进行材料、设备进场验收。4. 3.2施工人员和场地的准备施工人员的培训：各专业工程师对施工员、班长、领工员等的技术培训、安检工程师对各专业工程师、领工员、班长、施工人员的安全知识培训、技术主管工程师对各专业工程师的技术培训、项目总指挥对所有施工人员和后勤工作人员的动员培训等。施工机具的准备必须在进场施工前完成。临时设施的搭建包括工人住宿所需的临时工棚、工程材料堆放保管所需的仓库、施工班工具房、办公室及办公用品等。其他如食堂、卫生间、冲凉房等希望中石油曼德勒运营中心工程在工地上统一协调安
14、排。施工用水用电请业主统一协调安排，并由施工协助的单位与我司签定配合协议，协议的主要内容为向我司提供用水用电和大型机具的使用等，我司根据协助单位配合的内容向有关单位支付一定的配合费用等。其它开工需要办理的一切手续应由业主相关规定统一办理。4. 4.布线布线对环境的要求为保证布线良好的运行，对楼层配线间及设备间的环境要求如下：空间要求：房内净高大于2.4米，门高大于2米，门宽大于0.9米，楼层配线间的面积大于18平方米（1.2米X1.5米），设备间的面积大于14平方米。消防要求：楼层配线间及主设备间应使用防火防盗门，至少能耐1小时的防火墙。所有室内装修材料必须采用阻燃材料。在安装综合布线硬件的墙
15、壁覆盖防火胶合板。对于电子设备不应采用喷水系统进行灭火，而应采用干粉灭火系统或其它的替代灭火系统来实施灭火。环境要求：温度在摄氏10C27。C之间，相对湿度在60%80%之间。照明要求：室内照度不低于150Lx防静电要求：主设备间的地面采用防静电地板，保证机架及主要设备的良好接地。电源要求：由独立支路送电，至少两个双口电源插座。楼层配线间的电源容量不小于15A,设备间的电源容量不小于60Ao首先组织有关人员熟悉有关楼层的施工，以便人力安排和解决有关施工技术总是每次施工前，各领工员和班长必须抽所有工人交代每天必须完成的工作内容和进行人力调配；各技术工程师必须在工地巡查以解决有关施工中的问题；安检工程师在工地巡查有关安全隐患并及时解决；技术主管工程师必须协有关专业之间的冲突和下达每周工作计划书等。布线原理：因为系统需要电源和网络的支持，考虑系统的安全性需要另外布置电源线
