1、前言大家好，我是薛哥。现在的网络视频监控系统有三种常见的存储方式，你都熟悉吗？正文1.IPC+NVR分布式存储架构（可选）监控中心前端子系统1）前端部分前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。2）传输网络部分前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。3）监控中心部分系统在接入交换机处配置NVR对高清视频图像进行存储，

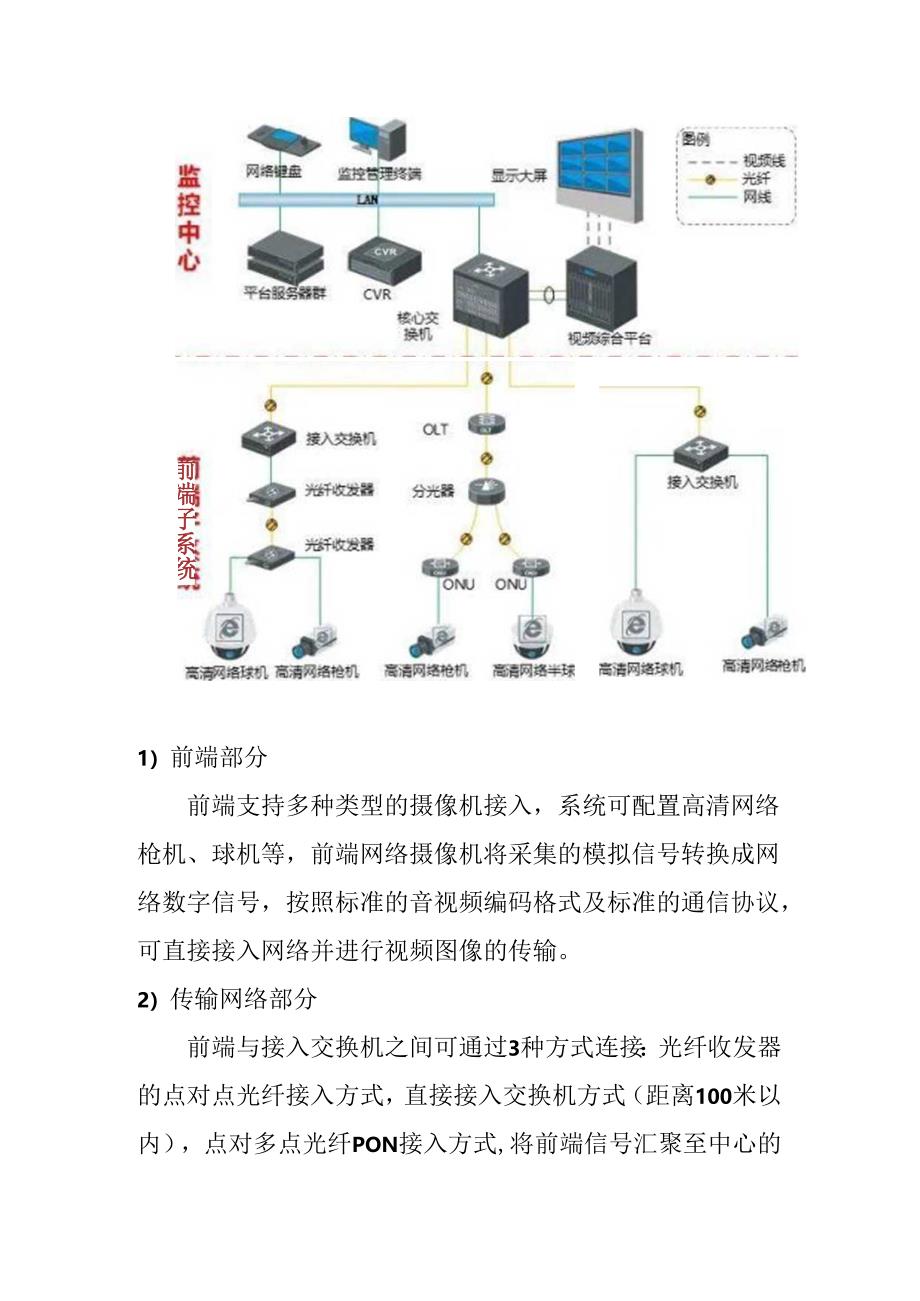

2、解决数据落地问题，另外在监控中心配置用于故障备份的NVR,提高存储可靠性。监控中心配置视频综合平台，完成视频的解码、拼接，通过部署1.CD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。4）平台部分应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、回放、下载等视频应用。1.2 IPC+CVR集中式存储架构（可选）前端子系统1）前端部分前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成
3、网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。2）传输网络部分前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式,将前端信号汇聚至中心的核心交换机。3）监控中心部分监控中心采用CVR对高清视频图像进行存储，解决数据落地问题。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署1.CD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配
4、置和管理。4）平台部分应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、PI放、下载等视频应用。1.3 IPC+云存储集中式存储架构（可选）监控中心前端子系统1）前端部分前端支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。2）传输网络部分前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式,将前端信号汇聚至中心的核心交换机。3）监控中心部分监
5、控中心采用视频云存储对高清视频图像进行存储，解决数据落地问题。另外，监控中心配置视频综合平台，完成视频的解码、拼接，通过部署1.CD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。4）平台部分应用管理平台部署在通用服务器上，可以对视频监控设备和用户进行统一管控，并实现浏览、PI放、下载等视频应用。【免责声明】本星球【电；内的资源均通过互联网等公开合法渠道获取的资料，该谕料仅作为阅读交流使用，并无任何商业目的。其版权归作者或出版社所有，本星球不对所涉及的版权问题付法律责任。若版权方、出版社认为本星球侵权，请立即通知本星球删除。本星球入二：合；是本星球收集整理加工该资料以及整理资料运营所必须的费用支付，资料索取者（客户）尊重版权方的知识产权，支持版权方和出版社。谢谢!！本星球提供素材仅供学习参考，请勿用于商业用途,由此引起的一切后果均与本星球无关，祝您工作学习愉快!！
