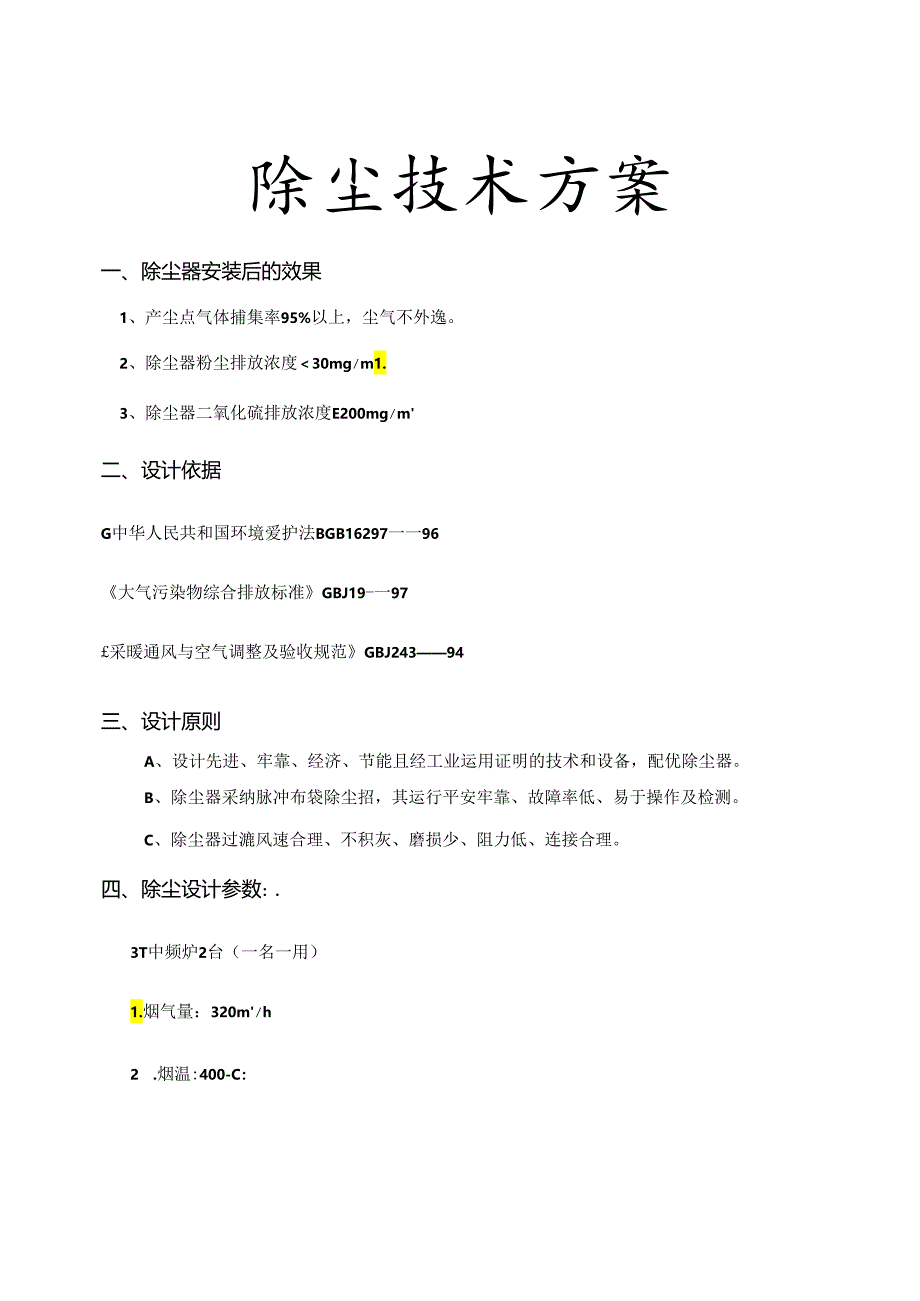

1、除尘技术方案一、除尘器安装后的效果1、产尘点气体捕集率95%以上，尘气不外逸。2、除尘器粉尘排放浓度30mgm1.3、除尘器二氧化硫排放浓度E200mgm二、设计依据G中华人民共和国环境爱护法BGB16297一一96大气污染物综合排放标准GBJ19-一97采暖通风与空气调整及验收规范GBJ24394三、设计原则A、设计先进、牢靠、经济、节能且经工业运用证明的技术和设备，配优除尘器。B、除尘器采纳脉冲布袋除尘招，其运行平安牢靠、故障率低、易于操作及检测。C、除尘器过漉风速合理、不积灰、磨损少、阻力低、连接合理。四、除尘设计参数：.3T中频炉2台（一名一用）1.烟气量：320mh2 .烟温:400

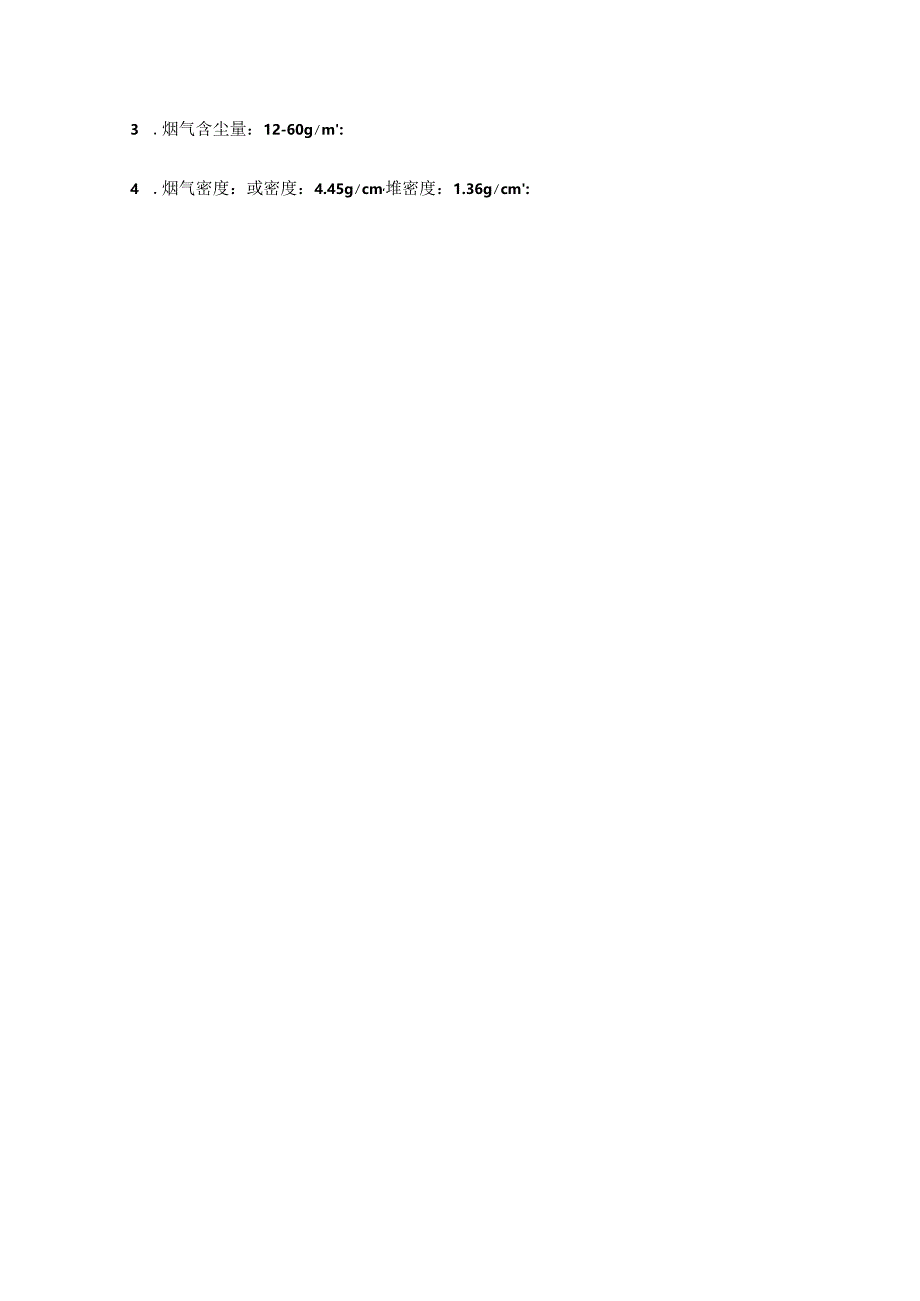

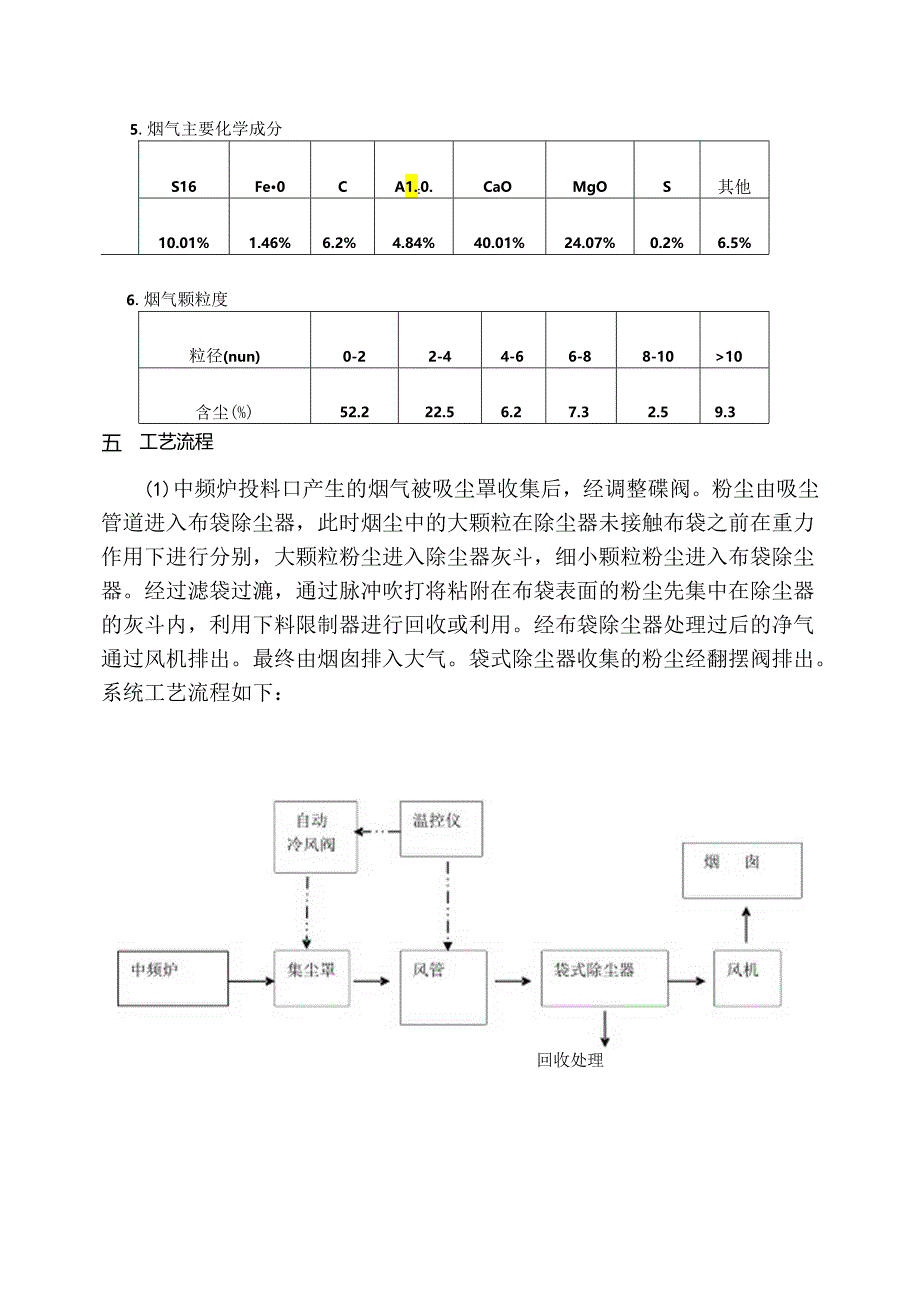

2、-C：3 .烟气含尘量：12-60gm:4 .烟气密度：或密度：4.45gcm,堆密度：1.36gcm:5.烟气主要化学成分S16Fe0CA1.:0.CaOMgOS其他10.01%1.46%6.2%4.84%40.01%24.07%0.2%6.5%6.烟气颗粒度粒径(nun)0-22-44-66-88-1010含尘(%)52.222.56.27.32.59.3五、工艺流程(1)中频炉投料口产生的烟气被吸尘罩收集后，经调整碟阀。粉尘由吸尘管道进入布袋除尘器，此时烟尘中的大颗粒在除尘器未接触布袋之前在重力作用下进行分别，大颗粒粉尘进入除尘器灰斗，细小颗粒粉尘进入布袋除尘器。经过滤袋过漉，通过脉冲吹打将粘附在布袋表面的粉尘先集中在除尘器的灰斗内，利用下料限制器进行回收或利用。经布袋除尘器处理过后的净气通过风机排出。最终由烟囱排入大气。袋式除尘器收集的粉尘经翻摆阀排出。系统工艺流程如下：回收处理(2)中频炉除尘系统由吸尘罩、风管、电动阀门、混风阀、布袋除尘器、风机、烟囱及电气限制等组成。中频炉产生的烟气与粉尘被吸尘罩收集后，经调整碟阀、进风管进入除尘器，收集大颗粒，并起到阻燃作用，然后脉冲袋式除尘器，粉尘被阻留在滤袋外，旋风收尘器及袋式除尘器收集的粉尘经翻摆阀回收利用。六、设备连接图
