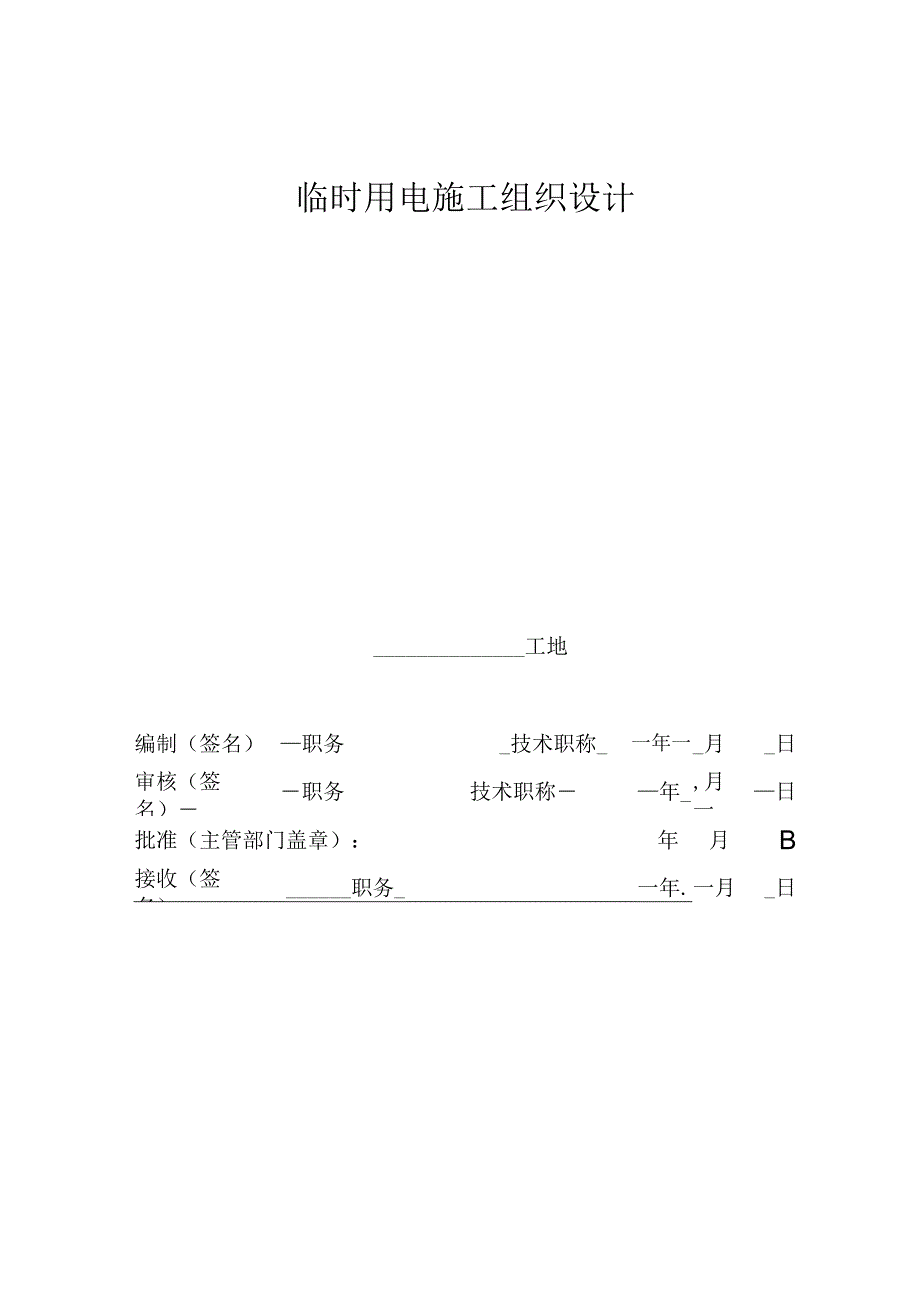

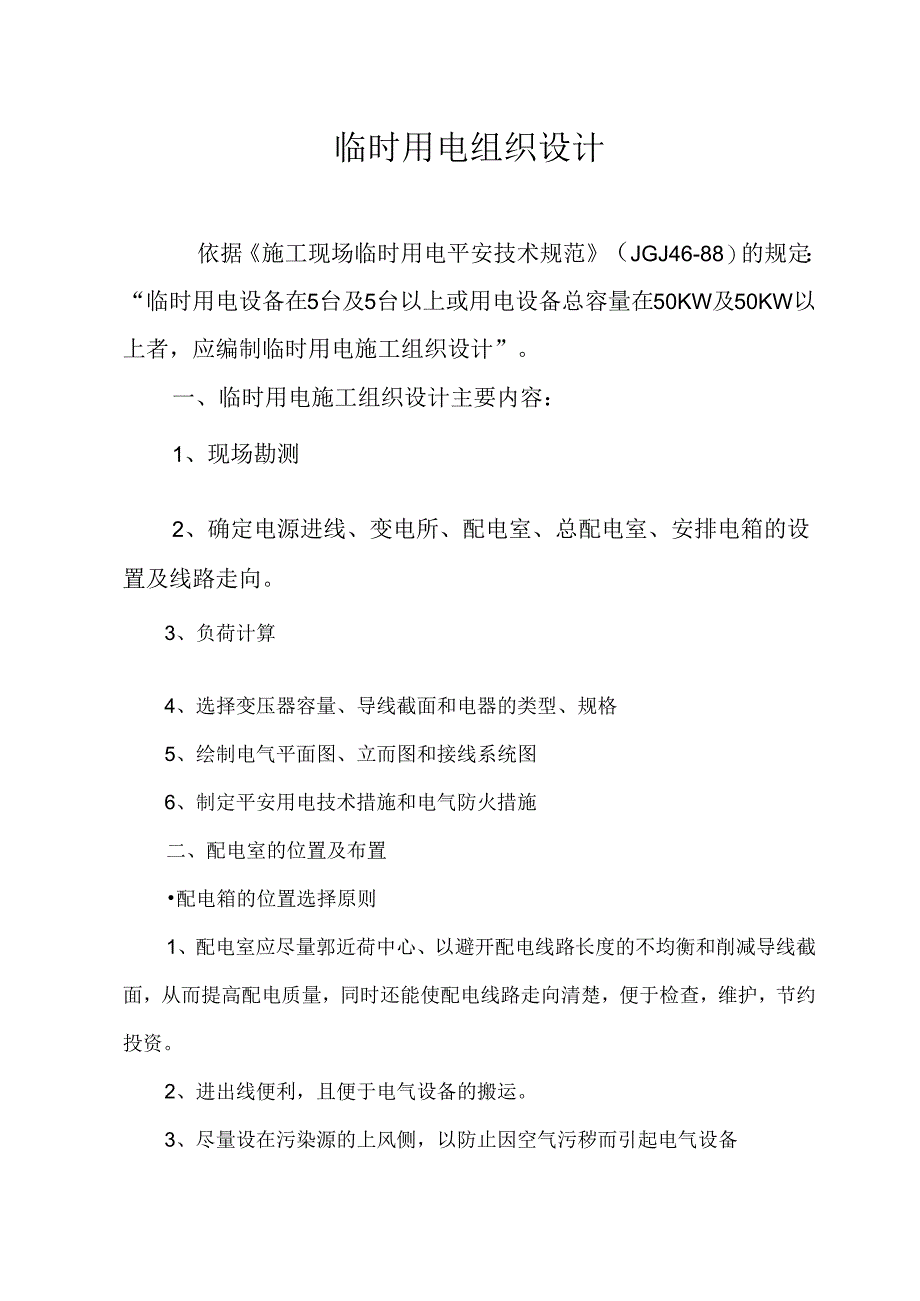

1、临时用电施工组织设计临时用电施工组织设计工地编制（签名）一职务_技术职称_一年一_月_日审核（签名）职务技术职称年_,月一日批准（主管部门盖章）：年月B接收（签名）：_职务_一年.一月_日临时用电组织设计依据施工现场临时用电平安技术规范（JGJ46-88）的规定：“临时用电设备在5台及5台以上或用电设备总容量在50KW及50KW以上者，应编制临时用电施工组织设计”。一、临时用电施工组织设计主要内容：1、现场勘测2、确定电源进线、变电所、配电室、总配电室、安排电箱的设置及线路走向。3、负荷计算4、选择变压器容量、导线截面和电器的类型、规格5、绘制电气平面图、立而图和接线系统图6、制定平安用电技术
2、措施和电气防火措施二、配电室的位置及布置配电箱的位置选择原则1、配电室应尽量郭近荷中心、以避开配电线路长度的不均衡和削减导线截面，从而提高配电质量，同时还能使配电线路走向清楚，便于检查，维护，节约投资。2、进出线便利，且便于电气设备的搬运。3、尽量设在污染源的上风侧，以防止因空气污秽而引起电气设备绝缘、导电水平降低；4、尽可能避开多尘、振动、高温、潮湿等不良环境，以防止尘埃、潮气、高温对配电装置的导电部分和绝缘部分的侵蚀，以及振动对配电装置正常运行的影响。5、不应设在简单积水的地方或它的正卜方。配电室布置1、配电屏设置的平安距离。配电屏前面的操作通道：当配电扉为单列布置时不应小于1.5m,双列
3、布置时不应小于2m。配电屏后面的维护通道：通道净宽不应小于0.8m,在建筑物的个别结构凸出部位，通道净宽允许减小为0.6mo如通道两面都有设备，通道的净宽不应小于1.5m。2、为了防止人员误碰带电的裸导体部分而造成触电，因此规定配电设备的裸导电部分别地高度不得低于2.5m,如低于2.5m应加装遮护罩。小部分的裸导体桩头可用绝缘包布包袱，以策平安。遮护材料可运用网孔不大于20mmX20mm的钢丝网或无孔的铁板或绝缘板.网式遮护至裸导体的距离不应小于100mm,无孔板式遮护至裸导体的距离不应小于50,遮护围栅高度不应低于1.7m。配电室建筑要求1、配电室建筑物的耐火等级应不低于三级；2、配电室应做
4、到“四防一通”即防火、防雨雪、防潮汛、防小动物和通风良好：3、配电室门应向外开并设置锁具。配电装置和配电间的平安技术措施1、成列的配电屏两端应与重复接地线和专用爱护零线作电气联接,以实现全部配电扉正常不带电的金属部件为大地等电位的等位体。2、配电屏的各条线路均应统一编号，并标明用途或去向，以便于运行管理、平安操作。3、配电屏应装设短路、过负荷、漏电等电气爱护装置。4,配电屏或配电线路修理时，应停电并悬挂标记牌，以免停、送电时发生误操作。5、配电间地坪上敷设绝缘脚垫，配电绝缘用具和用品，绝缘灭火器材等平安用品。6、配电间应设置照明灯，其开关应设在门外或进门处。另外，配电间内应挂有警示标记和警句。
5、不得堆放杂物，保持室内整齐和通道畅通。三、施工现场配电箱和开关箱施工现场临建系统，总配电箱是工地用电的总的限制箱；安排电箱是在总配电箱限制卜.，供应各开关箱电源的限制箱，用在各用电设备上。开关箱受安排电箱的限制并接受安排电条供应的电源，是干脆用于限制用电设备的操作箱。“三级限制，两级爱护”：三级限制指总配电箱、安排电箱、开关箱实行分级配电；两级爱护是指在总配电箱和开关箱中分别装设海电爱护器，实行至少两级爱护。配电箱与开关箱设置原则：照明配电宜与动力配电分开，自成独立配电系统，以不致因动力配电停电或电器故障发生影响到工地的工作照明。配电箱与开关箱的位置选择和环境条件：位置选择规定：1、总配电箱应
6、设置在靠近电源处：安排箱应装设在用电设备或负荷相对集中地区，安排电箱与开关箱距离不得超过30米。2,开关箱应装设在所限制的用电设备四周便于操作的地方，与其限制的固定式用电设备水平距离不宜超过3米。3、配电箱、开关箱四周应有足够二人同时工作的空间和通道，箱前不得堆物、不得有灌木与杂草阻碍工作。4,固定式配电箱、开关箱的下底与地面应大于1.3米，小于1.5米;移动式安排电箱、开关箱的卜.底与地面的垂直距离宜不大于1.6米，小于I.5米。环境的要求：1、配电箱、开关箱应设在干燥、通风及常温的场所，尽量能防雨和防尘的场所。2,不得装设在有严峻损伤作用的瓦斯、蒸汽、烟气、液体及其它有害介质的恶劣环境。3
7、、装设在无外力撞击或落物砸坏及剧烈振动处。为了防止施工中可能有物体坠落，在配电箱上方搭设简易的防护棚。4,不得架设在有液体飞溅和浸湿及有热源烘烤的场所。配电箱、开关箱装设的电气技术要求：1、配电箱、开关箱在材质上要求配电箱、开关箱应采纳铁板或优质绝缘材料制作，铁板的厚度应大于1.5mnu配电箱内的电器应安装在金属或非木质的绝缘电器安装板上。施工现场不宜采纳木质材料制作配电箱、开关箱、配电板安装电器。木质电箱干燥时不防水、下雨时不防雨、潮湿时不防电、经不起冲击、简单腐朽、损坏、运用寿命短。2、内部开关电器安装要求箱内电器安装常规是左大右小，大容量的限制开关，熔断器在左面,右面安装小容量的开关电器
8、。箱内的有的开关电器应安装端正、坚固，不得有任何的松动、歪斜。内部设置电器元件之间的距离和与箱体之间的距离应符合电气规范。配电箱、开关箱及其内部开关电湍的全部正常不带电的金属部件均应作牢靠的爱护接零。爱护零线必需采纳标准的绿/黄双色线，并通过专用接线端子板连接，与工作零线区分。3、配电箱、开关箱导线进出口处要求对于配电箱、开关箱的电源导线时出为下进卜.出，不能设在上面、后面、侧面、更不应当从箱门缝隙中引进和引出导线。在导线的进、出口处加强绝缘，并将导线卡固。4,配电箱、开关箱内连接导线要求配电箱、开关箱内应采纳绝缘导线其性能要良好，接头不得松动，不得有外露导电部分。配电箱、开关箱内尽量采纳铜线
9、，铝线接头万一松动，造成接触不良产生电火花和高温，使接头绝缘烧毁，导致对地短路故障。为了保证牢靠的电气连接，爱护零线应采纳绝缘铜线。5,配电箱、开关箱制作要求配电箱、开关箱必需防雨、防尘，箱体应严密、端正，箱门开、关松紧适当，便于开关。必需有门锁。端了板一般放在箱内配电板下部或箱内底侧边，并应分别标明“N”、“PE”。四、配电箱与开关箱的电器选择原则1、箱内所采纳的开关电器必需是合格产品，无论是选用新电器，还是接着运用的旧电器，必需完整、无损、动作牢靠、绝缘良好。2、箱内必需设置在任何状况卜.能够分断、隔离电源的开关电器“手动隔离开关般用作空载状况下通、断电器；自动开关、接触器等则用在正常负开
10、载和故障状况卜通、断电路。3、配电箱内的开关电器与配电线路-时应协作。作分路设置，以确保专控、总开关电器的额定值，动作整定值应相适应，以确保在故障状况下能分级动作。4、开关箱与用电设备之间实行“一机一闸”制。防止“一机多闸”带来误动作出事故。开关箱内的开关电器的额定值应与用电设备额定容量相适应。5、箱内应设置漏电爱护器，其额定漏电动作电流和漏电动作时间应平安牢靠（一般额定漏电动作电流为WO1.s）,并具有合理的分级协作。6、手动开关电器只许用于小容量的用电设备（55kW以下）和照明电路。大容量的动力电路，尤其是电动机电路，手动开关通、断电速度慢，简单产生强电弧、灼伤人或电器，故应采纳自动开关或
11、接触器等进行限制。五、架空线路的结构及平安要求架空线路由导线、绝缘子、横担及电杆等组成。电杆可分木杆，钢筋混凝土两种。电杆按用途分为中间杆、耐张杆、转角杆和终端杆等。中间杆用于直线段路上，用量较大，在正常状况下其两侧导线的拉力相等。耐张杆的机械强度较高，它能承受单方面或两便J不等的拉力，所以，线路每经过一段不大的距离后，就树一根耐张杆,以防线路发生故障（断线或中间杆倒斜）时支持两侧不同的拉力，使故障限制在想邻两张杆的范围内。耐张杆通常是H型或A型杆。转角杆用于线路转弯的地方。终端杆用在线路的始端。如变电所进出线杆，只受导线的一恻拉力。2、架空线路的平安要求架空线必需采纳绝缘导线。架空线路必需设
12、在专用电杆上，严禁架设在树木、脚手架上；架空线路的档距不得大于35m,工地上依据导线截面与机械强度一般限制在不大于20m为宜；导线与导线间距不得小于0.3m,横担间最小垂直距离不得小于表52所列数值；铁横担应按表53选用；木横担截面应为80X8Omm,横担长度应符合表5-4的规定。架空线的弧垂规定最大弧垂与地面的垂直距离如施工机场4m,机动车道6m,铁路轨道7.5m。横担间最小垂直距离距离(n)表5-2排列方式直线杆分支或转角杆高压或低压1.21.0低压与低压0.60.3铁横担角钢型号选用表表5-3导线截面(mm2)低压直线杆角钢横担低压承力杆角钢横担二线及三线四线及以上16251.50521
13、.5052U35355079951.63521.63521.706120横担长度选用表表5-4横担长度二线三线、四线五线0.71.51.8架空导线的相序排列:工作零线与相线一个横担架设时，导线相序排列是：面对负荷从左侧起为1.i、N(0)、1.2、1.3:和爱护零线在同一横担架设时，导线相序排列是：面对负荷从左侧起为1.i、N(0)、1.2、1.3、PE；动力线、照明线在两个横担上分别架设时，上层横担，面对负荷从左侧起为1.i、1.2、1.a下层横担；面对负荷从左侧起为1.i、(1.2、1.3)、N、PE：在两个横担架设时最卜层横担面对负荷，最右边的导线为爱护零线PE.架空线路与邻近线路或设施
14、等的距离符合表5-5中的规定。配电箱、开关箱中常用的开关电器1、DZ系统的自动空气开关自动空气开关包括框架式自动开关（DW系列、原称万能式自动开关），那料外壳式自动开关（DZ系列，原称装置式自动开关）及直流快速开关等。工地配电箱中常用塑料外壳式自动开关。DZ系列自动开关适用额定电压沟通至380V（50Hz）,直流440V的电路中，作配电、爱护电动机或爱护照明线路之用，自动开关在配电线路中用来安排电能和爱护线路的过载和短路，在正常状况上作线路不频繁转换用，还可用来爱护电动机的过载、欠电压和短路，在正常状况下nJ不频繁起动电动机。照明线路用自动开关用来爱护线路的过载、短路以及在正常条件下线路不频繁
