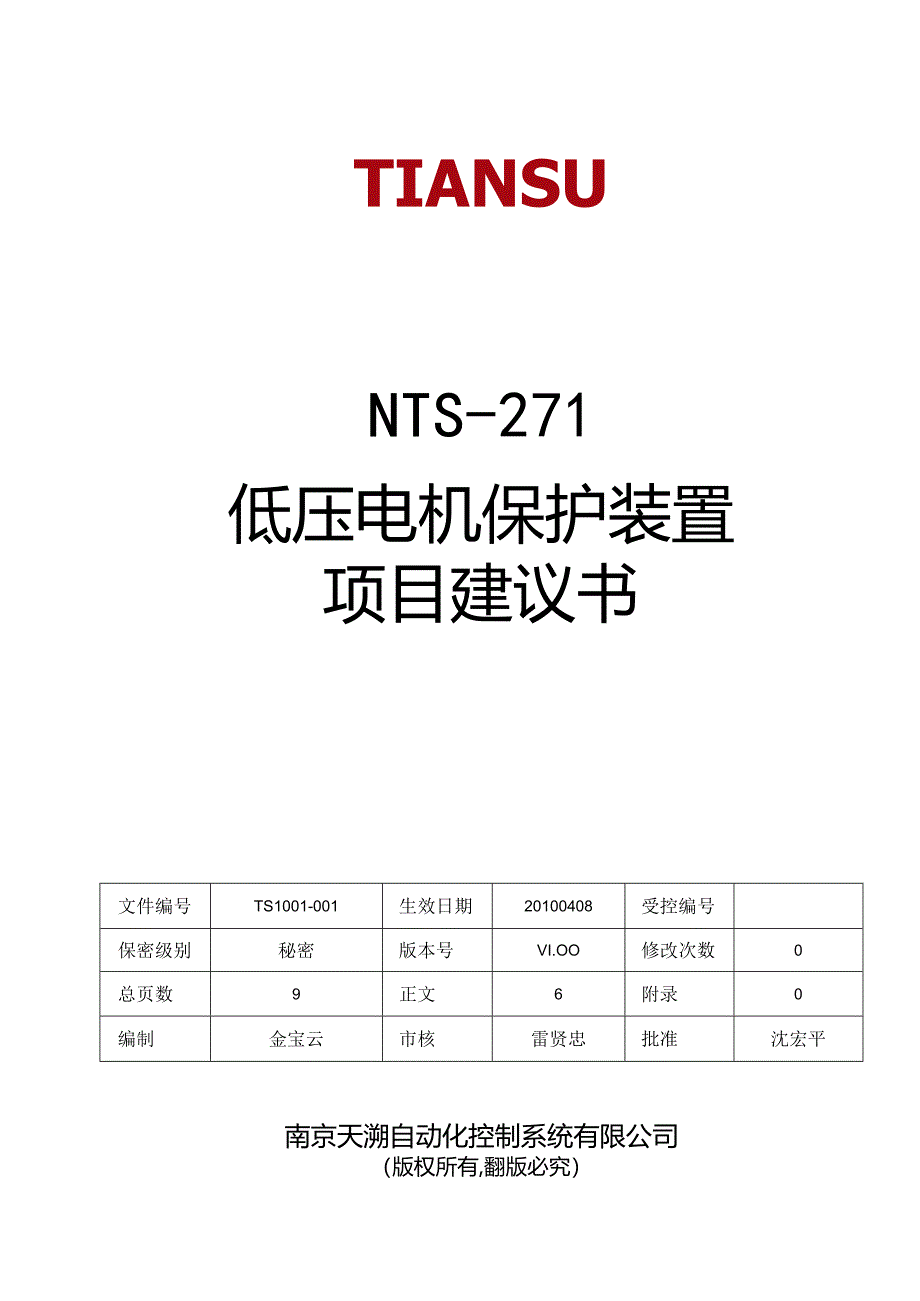

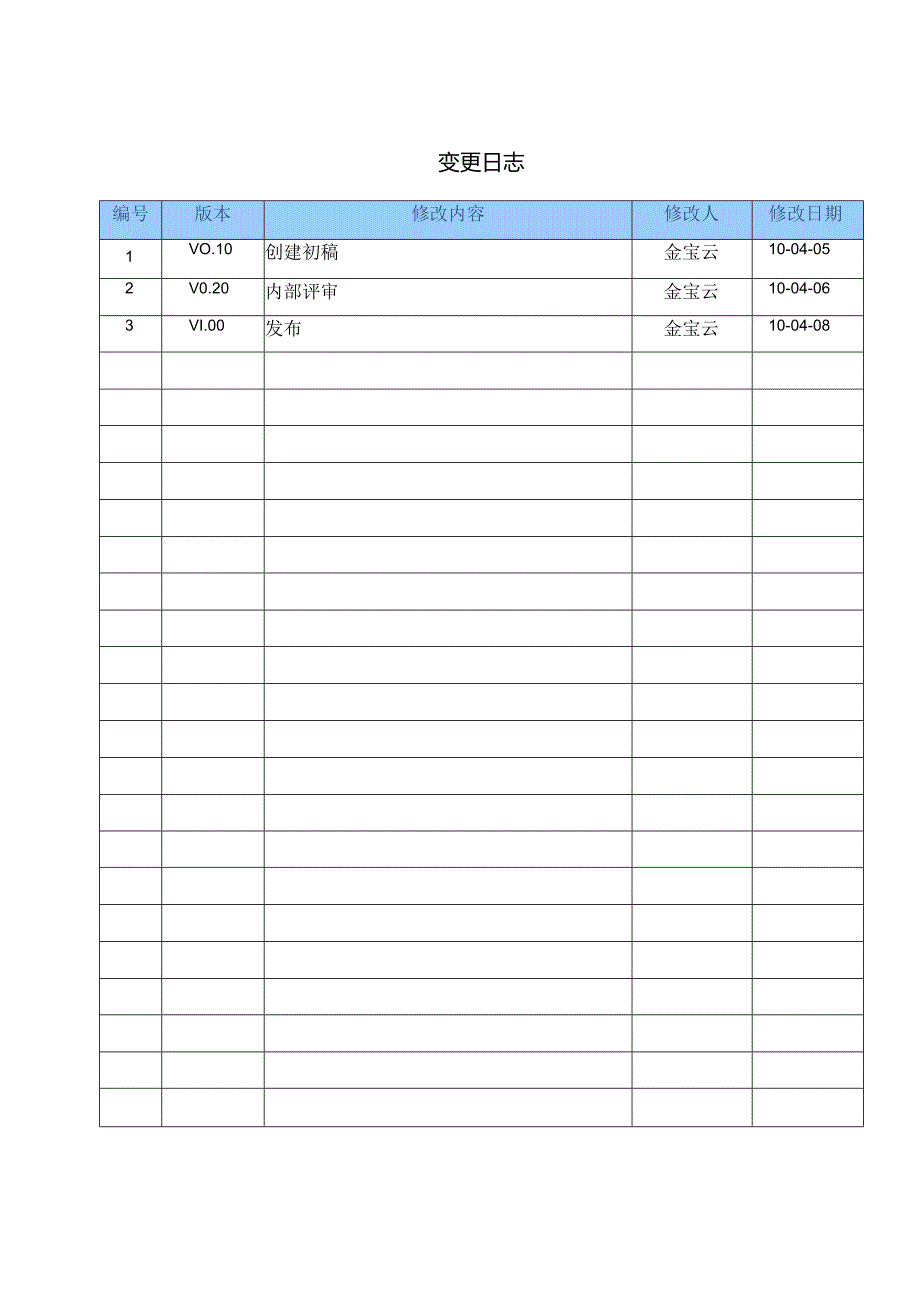

1、TIANSUNTS-271低压电机保护装置项目建议书文件编号TS1001-001生效日期20100408受控编号保密级别秘密版本号VI.OO修改次数0总页数9正文6附录0编制金宝云市核雷贤忠批准沈宏平南京天溯自动化控制系统有限公司（版权所有,翻版必究）变更日志编号版本修改内容修改人修改日期1VO.10创建初稿金宝云10-04-052V0.20内部评审金宝云10-04-063VI.00发布金宝云10-04-081引言41. 1目的41.2适用范圉41.3定义414参考资料42项目概要52.1 项目建议名称52. 2项目业务背景52.3项目简介52. 4项目应用对藻53. 5市场分析53产品分析6

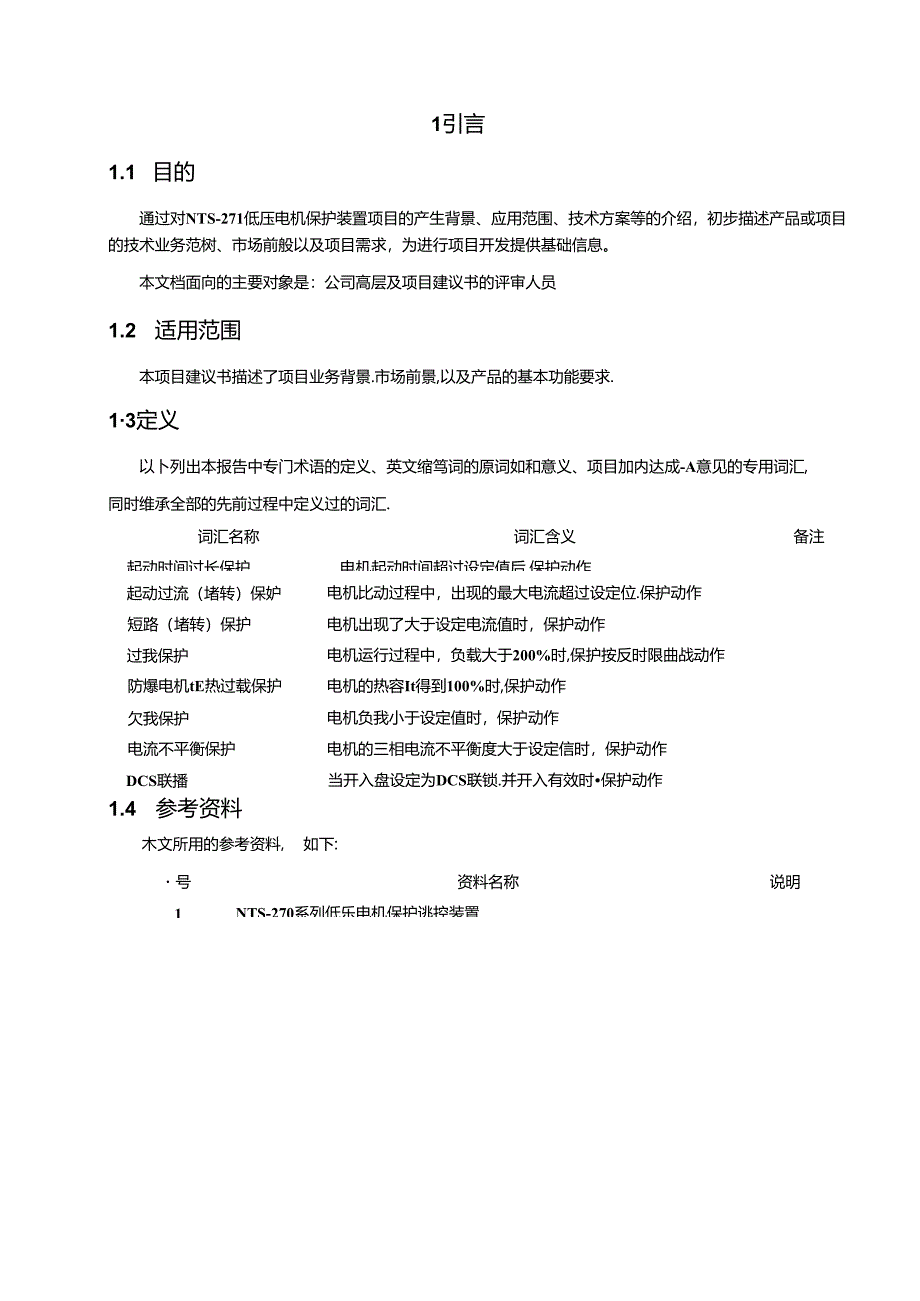

2、3.1 系统体系结构方案63. 2产品功能分析63. 3产品性能分析634假定和限制64. 5项目验收准则74 项目建议71 .1项目管理建议84 .2技术建议85 审批91引言1.1 目的通过对NTS-271低压电机保护装置项目的产生背景、应用范围、技术方案等的介绍，初步描述产品或项目的技术业务范树、市场前般以及项目需求，为进行项目开发提供基础信息。本文档面向的主要对象是：公司高层及项目建议书的评审人员1.2 适用范围本项目建议书描述了项目业务背景.市场前景,以及产品的基本功能要求.13定义以卜列出本报告中专门术语的定义、英文缩笃词的原词如和意义、项目加内达成-A意见的专用词汇,同时维承全部
3、的先前过程中定义过的词汇.词汇名称起动时间过长保护词汇含义电机起动时间超过设定值后.保护动作备注起动过流（堵转）保妒电机比动过程中，出现的最大电流超过设定位.保护动作短路（堵转）保护电机出现了大于设定电流值时，保护动作过我保护电机运行过程中，负载大于200%时,保护按反时限曲战动作防爆电机tE热过载保护电机的热容It得到100%时,保护动作欠我保护电机负我小于设定值时，保护动作电流不平衡保护电机的三相电流不平衡度大于设定信时，保护动作DCS联播当开入盘设定为DCS联锁.并开入有效时保护动作1.4 参考资料木文所用的参考资料,如下:号1资料名称NTS-270系列低乐电机保护逃控装置说明NTS-2
4、I0系列单相同络也力仪友2项目概要2.1 项目鼻议名称NTS271低压电机保护装SI2.2 项目业务背景三相交流异步电动机在各行业都得到了广泛应用，确保电机的安全控制和经济运行就显得尤为很要，传统的电动机二次控制电路通常由硬接线实现,成本高,控制原理和接线复杂.设计、调试和维护工作出大,出现向四难排查.新型电机保妒装置，以嵌入式微控制器为核心,结合通讯及显示，赛觇电动机启动、运行以及故障异常时电动机的电参数。利用微控制器的快逑处理能力,结合具体的电动机额定参数和用户整定的时间以及极限参数对电动机是否异常和故障类型进行准确判断和区别处理，确保电动机的安全运行，并通过液晶显示、发光指示、信号输出、
5、通讯等多种形式及时告知用户.2.3 项目简介NTS271低压电机保护装置,足低质电机保护测控奘置系列的低端产品.NTS271的设计采用VrS210平台的模具壳体，配合外置电流互感器,实现最基本的电流保护功能.采用段码液晶显示，另加入两个指示灯。NTS-271只带2路跳闸出口,以及1路告警出口，不带电机启动控制出口。2.4 项目应用对象NTS-271低压电机保护装火应用于电动机的保护，具备了常用的保护功能。2.5 市场分析在日前的电动机保护市场上，市场竞争比较激烈，我公司研发的VrS-271具有结构简单、功能齐全的优点,将会很有市场竞争力。3产品分析3.1 系统体系结构方案便件平价电路部分包括3
6、个板件：主控板、电源和采集板、通讯输入输出板.主控板固定在前面枢匕另两块板件里插在主控板上.硬件平台框图如下：电源和采集板通讯输入输出板、主控板图3-1装置硬件框图3.2 产品功能分析 测量：三相保护电流测取.相间电流不平衡度,热容设等级： 保护：保护甥具番完善的电流、过热保护功能，包括起动时间过长保护、起动过流（堵轴保护、短路（堵转）保护过新保护、防爆电机tE热过我保护、欠载保护电流不平衡保护、DCS联锁： 输入输出：4路开入麻输入，3路继电器输出，1路模拟量输出（支持4-20mA0-5V）： 通讯：支持RS485接口，带光电隔离，并支持扩展为CANBCS： 记录：能终记录装置相关操作，系统
7、运行状态,保护动作事件，电机启动事件等信息，装置失电不丢失.3.3 产品性能分析所有保护动作准确无误,不会误动作.通讯波特率支持2400-19200bps,无丢帧.当通讯出现故障时，仪发应能曳新初始化小门. 人见界面响应迅速，无明显迟滞. 电源设计应能兼容交流和内流，并能适应一定的波动施围。 仪表整机应能通过EMC四级试验要求.3.4 假定和限制项目周期约为4个月,开发人员能力、经验有限,按时完成项目的挑战较大.装跣是在己力现件的基础上怪改得来的，之前的硬件而要满足EMC-：级试验要求,目前茴要满足Euc四级试验要求，可能存在风险，3.5 项目验收准则项目测试过程结束后，提交内部客户试用，试用
8、结束后，由技术管理委员会组织销售部、工程部、总工及公司内部技术5家成立本项目脸收评审专家委员会，召开专家评审和脸收会,以需求规格说明有的要求、系统测试的测试结果、工程部内部试用报告的结果作为标准对项目进行结项评审和验收4项目建议4.1 项目管理建设项目组成员件遍比较年轻,应尽可能的多组织培训，提升开发人员的技术能力.4.2 技术建议在硬件设计上需要充分考虑EMC试验的要求，争取,顿利通过EMC四级试验标准5审批*ttA金宝云ft日Wh2010年4月6日设内妨建议公司研发部组织人力进行NTS-271低压电机保护装跣的开发.处理意见；口不采纳将项目建议书归档;采纳成立好备组进行可行性分析：由申请人直接提出立项申请人直AWfi目前随芾对电动机保护的日益重视，终端用户对智能电动机保护装置的需求越来越多，市场需求十分可观.为了满足市场禽求,丰富公H现有产品线.NTS-271低压电机保护装置的开发很有必要.鉴于其原属于NTS-270的子项,已经过可行性分析,故省略可行性分析报告，直接俎织人员开发，现指定q如明为筹备组负责人,立刻进行项目的研发工作。批人I雨贤忠审批日期，2010年4月6日
