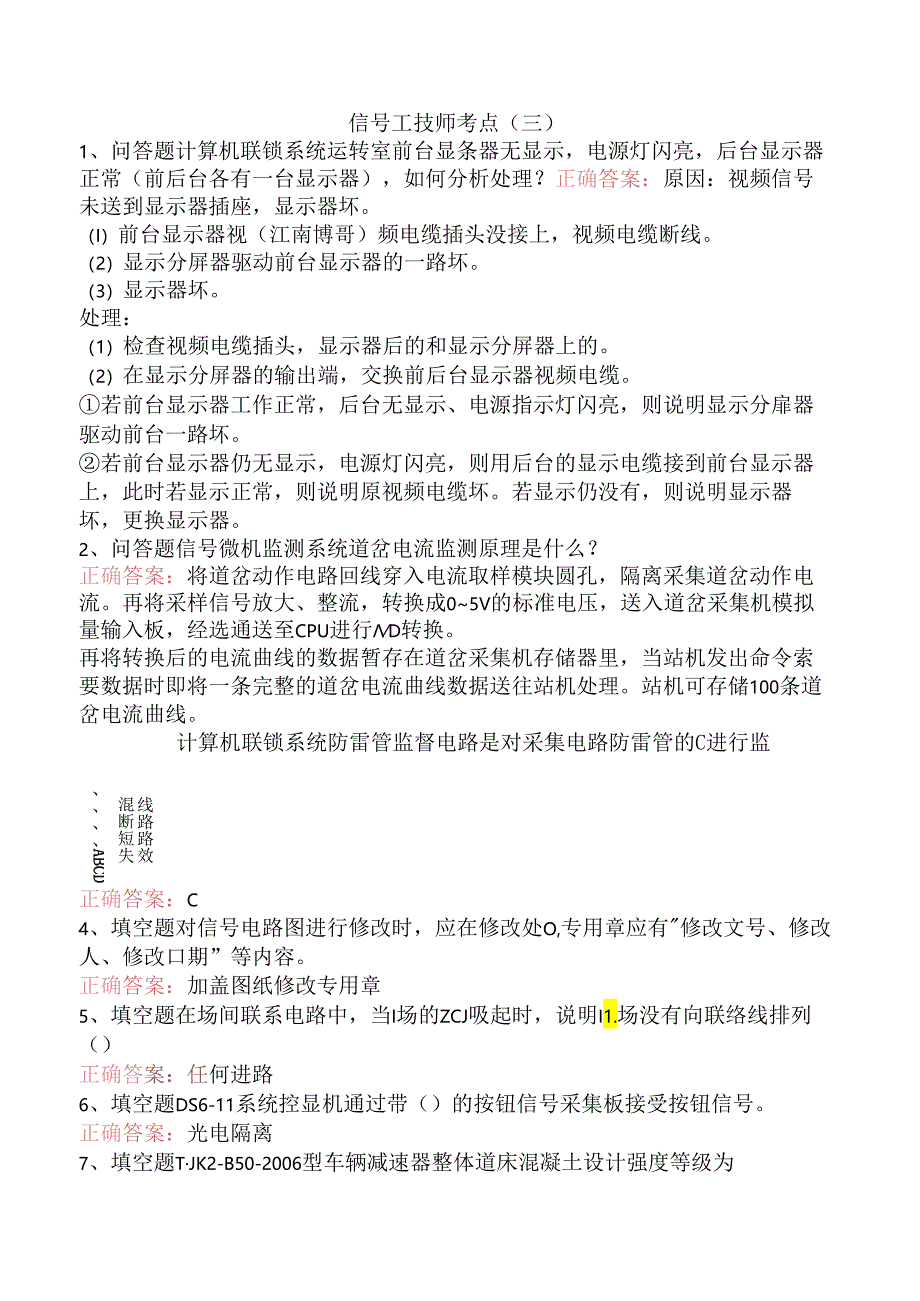

1、信号工技师考点（三）1、问答题计算机联锁系统运转室前台显条器无显示，电源灯闪亮，后台显示器正常（前后台各有一台显示器），如何分析处理？正确答案：原因：视频信号未送到显示器插座，显示器坏。（I）前台显示器视（江南博哥）频电缆插头没接上，视频电缆断线。（2）显示分屏器驱动前台显示器的一路坏。（3）显示器坏。处理：（1）检查视频电缆插头，显示器后的和显示分屏器上的。（2）在显示分屏器的输出端，交换前后台显示器视频电缆。若前台显示器工作正常，后台无显示、电源指示灯闪亮，则说明显示分扉器驱动前台一路坏。若前台显示器仍无显示，电源灯闪亮，则用后台的显示电缆接到前台显示器上，此时若显示正常，则说明原视频电缆
2、坏。若显示仍没有，则说明显示器坏，更换显示器。2、问答题信号微机监测系统道岔电流监测原理是什么？正确答案：将道岔动作电路回线穿入电流取样模块圆孔，隔离采集道岔动作电流。再将采样信号放大、整流，转换成05V的标准电压，送入道岔采集机模拟量输入板，经选通送至CPU进行D转换。再将转换后的电流曲线的数据暂存在道岔采集机存储器里，当站机发出命令索要数据时即将一条完整的道岔电流曲线数据送往站机处理。站机可存储100条道岔电流曲线。计算机联锁系统防雷管监督电路是对采集电路防雷管的C进行监、ABCD混断短失线路路效正确答案：C4、填空题对信号电路图进行修改时，应在修改处O,专用章应有修改文号、修改人、修改口

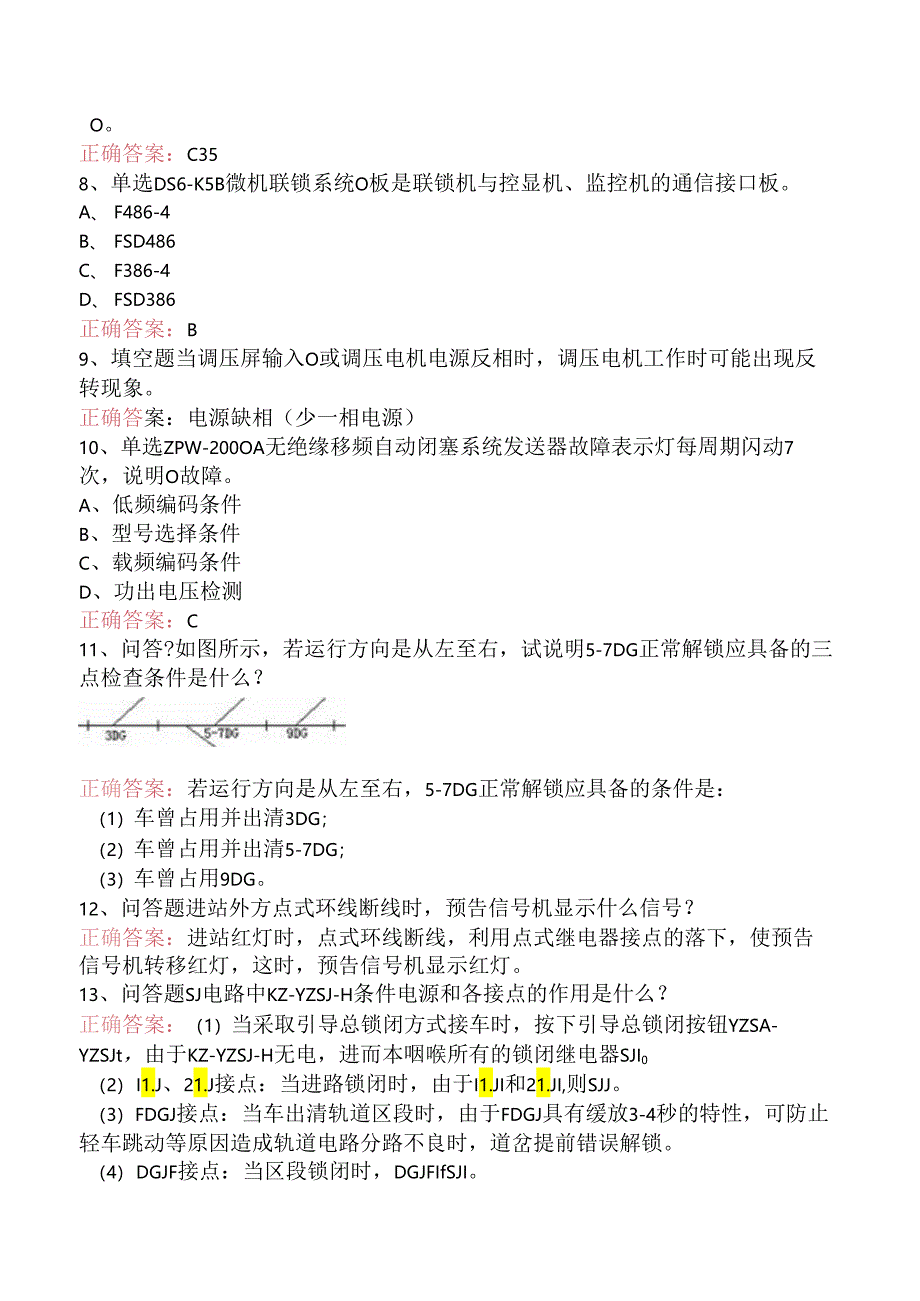

3、期”等内容。正确答案：加盖图纸修改专用章5、填空题在场间联系电路中，当I场的ZCJ吸起时，说明I1.场没有向联络线排列（）正确答案：任何进路6、填空题DS6-11系统控显机通过带（）的按钮信号采集板接受按钮信号。正确答案：光电隔离7、填空题TJK2-B50-2006型车辆减速器整体道床混凝土设计强度等级为O。正确答案：C358、单选DS6-K5B微机联锁系统O板是联锁机与控显机、监控机的通信接口板。A、 F486-4B、 FSD486C、 F386-4D、 FSD386正确答案：B9、填空题当调压屏输入O或调压电机电源反相时，调压电机工作时可能出现反转现象。正确答案：电源缺相（少一相电源）10
4、、单选ZPW-200OA无绝缘移频自动闭塞系统发送器故障表示灯每周期闪动7次，说明O故障。A、低频编码条件B、型号选择条件C、载频编码条件D、功出电压检测正确答案：C11、问答?如图所示，若运行方向是从左至右，试说明5-7DG正常解锁应具备的三点检查条件是什么？正确答案：若运行方向是从左至右，5-7DG正常解锁应具备的条件是：（1）车曾占用并出清3DG；（2）车曾占用并出清5-7DG；（3）车曾占用9DG。12、问答题进站外方点式环线断线时，预告信号机显示什么信号？正确答案：进站红灯时，点式环线断线，利用点式继电器接点的落下，使预告信号机转移红灯，这时，预告信号机显示红灯。13、问答题SJ电路
5、中KZ-YZSJ-H条件电源和各接点的作用是什么？正确答案：（1）当采取引导总锁闭方式接车时，按下引导总锁闭按钮YZSA-YZSJt，由于KZ-YZSJ-H无电，进而本咽喉所有的锁闭继电器SJI0（2） I1.J、21.J接点：当进路锁闭时，由于I1.JI和21.JI,则SJJ。（3） FDGJ接点：当车出清轨道区段时，由于FDGJ具有缓放3-4秒的特性，可防止轻车跳动等原因造成轨道电路分路不良时，道岔提前错误解锁。（4） DGJF接点：当区段锁闭时，DGJFIfSJI。14、填空题移频自动闭塞中继点的接收盒不控制通过信号机的显示，接收盒的UJ、1.J可用1个（）继电器代替。正确答案：绿黄15
6、、问答题WXC-2.3型驼峰轨道电路为什么设一个缓放型复示继电器？正确答案：驼峰分路道岔的轨道电路，要求动作迅速、灵敏、快吸快落，这样对缩短车组的间隔有利：另一方面，当轻车“跳动”时，又希望被分流的轨道继电器在轻车“跳动”瞬间不致吸起。为解决这个矛盾，在分路道岔区段上设置了双区段轨道电路，当车辆进入第一个区段后，立即使两个区段的轨道继电器被分流落下，并且车辆在第一区段短时间失去分流时，第:区段缓吸，而在车出清第：区段时，第：区段的轨道继电器立即吸起。电路加H）GJ就是为此目的O16、填空题Az1.90-3型计轴设备发送磁头顶部边缘不得碰到O,磁头不得松动。正确答案：钢轨17、问答题信号微机监测
7、系统车站采集系统组成及作用？正确答案：包括站机、采集机、机柜、隔离转换单元等。站机：完成实时监测和人机对话，收集数据、处理数据、存储数据、查看数据等。采集机：在线采集各种信号设备的质量数据和状态数据并对采集数据进行预处理。隔离转换单元：用于采集各种信号设备的模拟量或开关量信息数据。18、问答题TYJ1.-I型计算机联锁系统误办进路需要变更时怎么办？正确答案：误办进路需要变更时，进路未锁闭前可点压“总人解”或“总取消”按钮取消，然后再按“清按钮”；锁闭后的进路则需点压“总取消”或“总人解”按钮和相应的始端信号机取消进路；当接近区段有车占用时，必须点压“总人解”控钮和进路始端信号机，则进路延时30
8、s或3min解锁。原进路解锁办理所需的变更进路。19、单选在调车中途返回时，车列退出原牵出进路的接近区段后，才能进行中途折返解锁，这时由（）吸起，断开10线的KF电源。A、JYJB、FKJC、ZCJD、JXJ正确答案：A20、问答题TYJ1.-H型计算机联锁系统监控机死机的故障主要现象？如何处理？正确答案：监控机死机主要有如下表现：（1）控制台屏幕显示无任何变化，即使列车通过后其进路日光带也不变化，信号也不恢复；（2）不接受任何操作命令，鼠标移不动，按压鼠标按键无效；（3）控制台时钟停止跳动。处理办法：当监控机主机死机时，应先切换至备机工作，以缩短故障延时。然后再处理死机故障，方法为复位监控机
9、，即用钥匙打开监控机前面的门，先确认蓝色的“KB-1.K”按钮已弹起、“KB-1.K”指示灯灯灭灯，然后再按压一下红色的“RESET”按钮，则系统F1.动启动。11、2BCD路频路波开分短滤防雷保安器串联应用时，在任何情况下不得成为O状态。正确答案：A22、填空题JDTA”算机联锁系统，在设备正常工作时，联锁机的钥匙开头必须是指向“联锁”位，而不能指向“（）”位。正确答案：仿真23、填空题轨道电路是利于两条钢轨做通道构成的电路，起着检查线路是否O的作用。正确答案：空闲24、填空题EI32-JD型计算机联锁，两套驱动电路则通过1.AN通信接收联锁机的控制命令，但最终根据（）的控制命令控制自己的动
10、态驱动电路产生输出，进而控制继电器动作。正确答案：主用联锁机25、多选注册会计师对于被审计单位存货的披露，应提请其做到（）A.全部存货及销售成本合理B.存货主要种类和估价基础已揭示C存货项目的账存数与实存数一致D存货的抵押已作揭示正确答案：B,D26、填空题变更信号设备联锁关系、修改电路图及O,由铁路局（公司）批准。正确答案：联锁软件27、问答题画图题：画出UM71无绝缘轨道电路的结构框图，并说出各部分元器件有何作用？正确答案：UM-71无绝缘轨道电路如图：（一）发送器的作用（1）产生18种低频信号。（2）产生4种载频的移频信号。（3）放大移频信号，使其有足够的功率。（4）调整轨道电路。（一）
11、接收器的作用（1）检查轨道电路空闲与占用状态。（2）区别不同载频的移频信号。（3）检查低频信号。（4）调整轨道电路。（三）其它设备的作用（1）编码电路：根据不同的联锁条件对发送器的编码发生器进行控制，使其输出相对应的低频信号。（2）轨道继电器：用来反映轨道电路空闲与占用的情况。（3）匹配变压器：隔离和变压：调整电缆的长度。（4）调谐单元：接收本区段的我频信号、短路相邻区段的载频信号。（5）空芯线圈：在电气化牵引区段，平衡牵引电流的回流。对于上、卜行线路间的两个空芯线圈作等电位连接后接地，可保证维修人员的安全。保证调谐区工作的稳定。（6）补偿电容：保证凯道电路的传输距离，减少钢轨电感对移频信号传输的影响。保证接收端有较高的信噪比。加补偿电容后钢轨趋于阻性，减少了送电端电流比，改善了接收器和机车信号的工作。改善了对断轨状态的检查。28、填空题TJK2-B50-2006型车辆减速器轨枕板上的安装螺栓采用（）和增强尼龙罗纹至管。正确答案;硫磺锚固螺旋道钉29、填空题TJWX-2000型信号微机监测系统不得影响O设备的工作。正确答案：被监测30、填空题在解除双线半自动闭塞后，接车站半自动闭塞组合中（）继电器吸起。正确答案：没有
