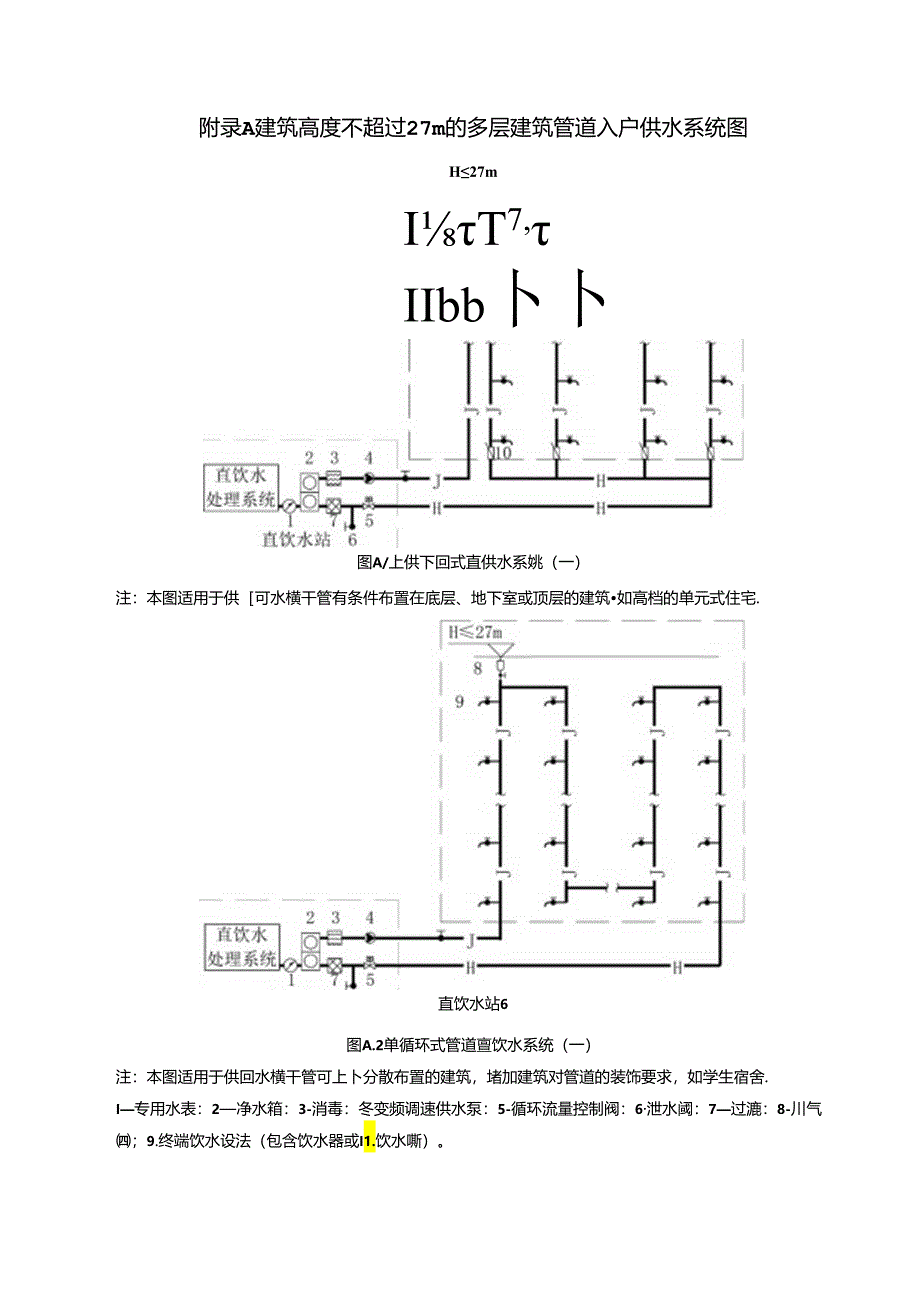

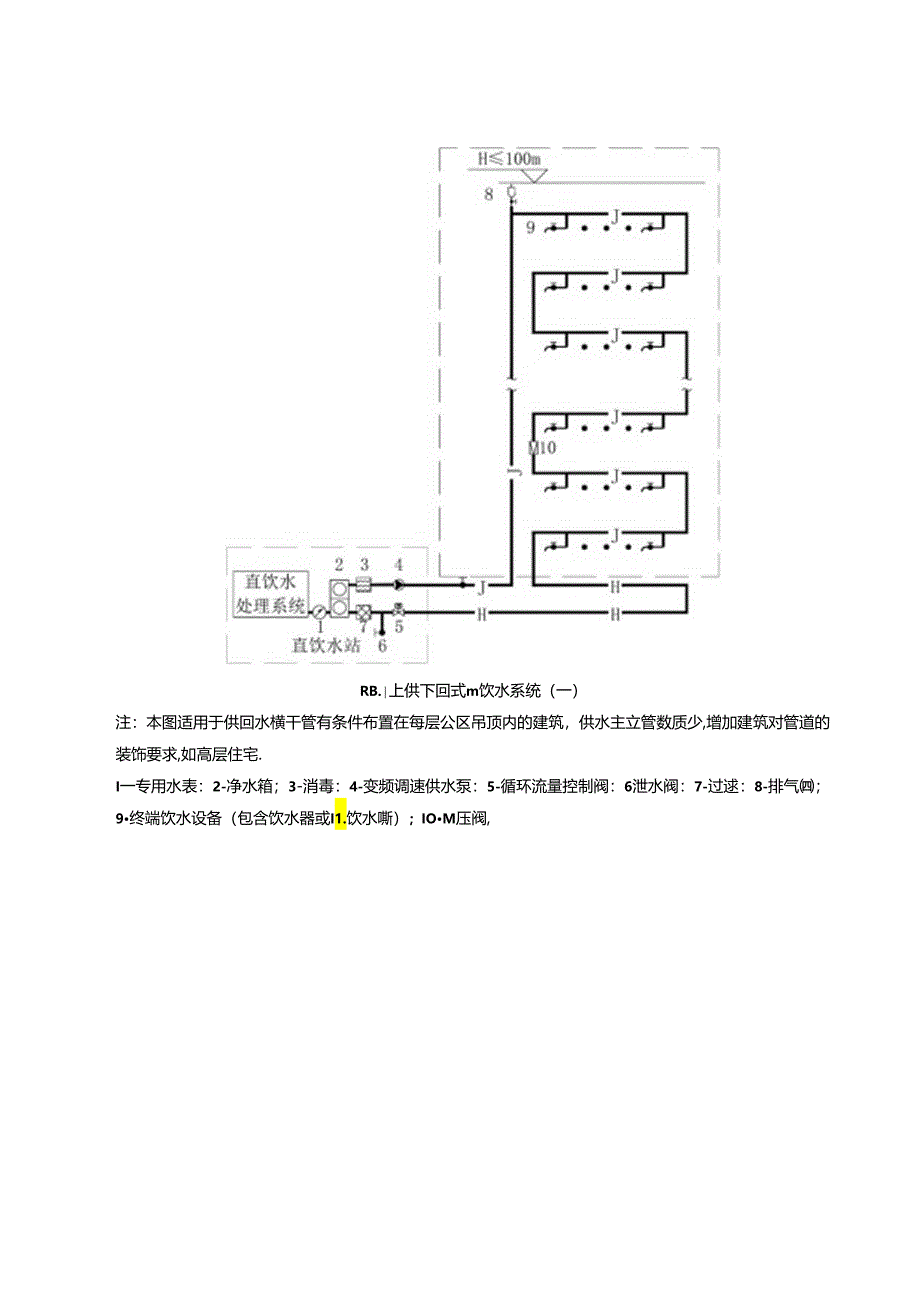

1、附录A建筑高度不超过27m的多层建筑管道入户供水系统图H27mIT7,IIbb卜卜图A/上供下回式直供水系姚（一）注：本图适用于供可水横干管有条件布置在底层、地下室或顶层的建筑如高档的单元式住宅.直饮水站6图A.2单循环式管道亶饮水系统（一）注：本图适用于供回水横干管可上卜分散布置的建筑，堵加建筑对管道的装饰要求，如学生宿舍.I专用水表：2净水箱：3-消毒：冬变频调速供水泵：5-循环流量控制阀：6泄水阈：7过漉：8-川气；9.终端饮水设法（包含饮水器或I1.饮水嘶）。RB.上供下回式m饮水系统（一）注：本图适用于供回水横干管有条件布置在每层公区吊顶内的建筑，供水主立管数质少,增加建筑对管道的装

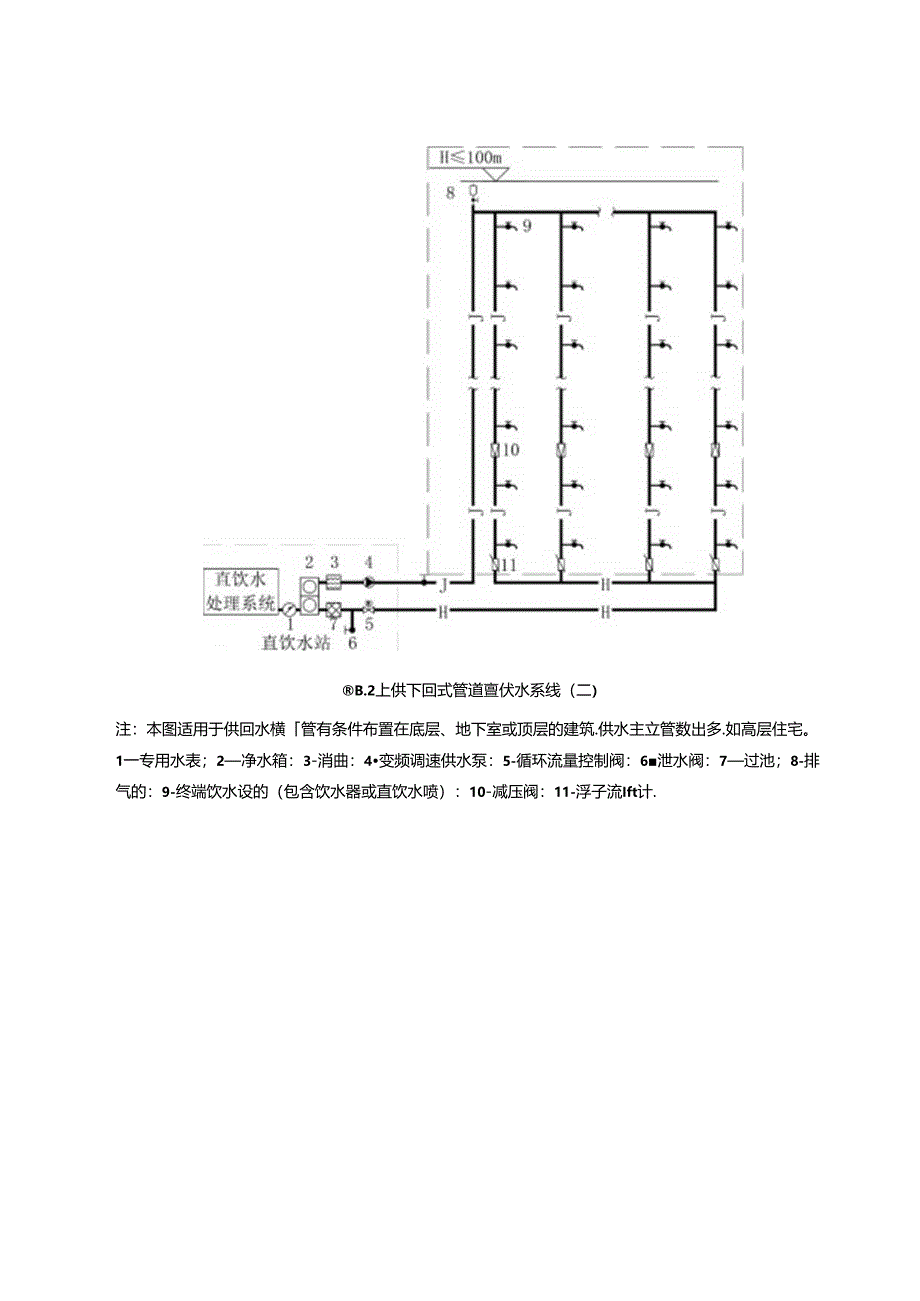

2、饰要求,如高层住宅.I一专用水表：2-净水箱；3-消毒：4-变频调速供水泵：5-循环流量控制阀：6泄水阀：7-过逑：8-排气；9终端饮水设备（包含饮水器或I1.饮水嘶）；IOM压阀,B.2上供下回式管道亶伏水系线（二）注：本图适用于供回水横管有条件布置在底层、地下室或顶层的建筑.供水主立管数出多.如高层住宅。1一专用水表；2净水箱：3-消曲：4变频调速供水泵：5-循环流量控制阀：6泄水阀：7过池；8-排气的：9-终端饮水设的（包含饮水器或直饮水喷）：10-减压阀：11-浮子流Ift计.附录C建筑高度不超过27m的多层建筑和建筑高度超过27m且不超过100m的高层建筑集中供应系统图1.1.27n
3、z8宜饮水站6三C!上供下回式管道直饮水系或（一）注；本图适用于供同水横干管有条件布置在每层公区吊顶内的建筑，增加建筑时管道的装饰要求，如办公楼、教学楼，I专用水表：2净水箱：3-消毒：4变频调速供水泵：5-循环流量控制阀：&泄水阈：7过漉：一排气何：9-终端馍水设备（包含饮水器或直饮水喷）.ff1.C.2上供下回式管道宣饮水系统（二）注：本图适用于集中饮水点位置上卜对应且距离较远，供回水横干管有条件布置在底层或地F室的建筑，如办公楼、教学楼.I-专用水衣：2净水箱；3消毒；4变频调速供水泵：5.循环流量控制阀；6泄水阀：7过泄；J排气脚：9-终擢饮水设的（包含饮水器或直饮水嘴）；IO-浮子流
4、愤计：I1.-减压阀“三二三直钛水站6234直饮水处理系统图D1.上供下回式管道直饮水系统（一）注：本图适用于转换层有条件设湿净水箱及加压泵的建筑，如超裔层住宅。1一专用水表：2净水箱：3-消毒：4-变频调速供水泵（低区）：S-循环流量控制阀：6-泄水阀：7过滤：8-变频调速供水泉（高区）：9一排气同；10-终端饮水设备（包含饮水渊或直饮水嘴）：I1.-减压闷.H100mXZ9(17J5直饮水站6图D.2上供下回式密口供水系歧（二）注：本图适用于地下室有条件设置净水箱及分区加味供水泵的建筑,如超高层住宅.I一专用水表：2净水箱：3-消毒：4-变痂两速供水泵（低区）：5循环流fit控制阀：6-泄
5、水阀：7过渡；8变频调速供水泵（i5K）；91帛气同；IO-终相饮水设备（包含饮水器或食饮水嘴）；I1.减压阀；12-浮子流量计。附录E管网冲洗要求表表E.I冲洗要求表第一次冲洗冲洗要求用洁净水冲洗至出水浊度3TNU,流速2.0nVs冲洗时间月日时起到月日时，共小时浸泡-,第二次冲洗要乘用0.03%高懦酸钾消毒液浸泡24小时浸泡时间冲洗要求月日时起到月日时,共24小时洗至出水水质与进水口相同为止冲洗时间月11时起到月11时，共小时附录F管道直饮水在线检测水质指标的检测方法和仪器技术参数表F.I管道亶饮水在线拗水质指标的检舞方法和仪寿技术序号指标方法原理妓程检出限1浑浊度散射法0.1NTU-10NTU0.!NTU2PH玻璃电极法0-14标准缓冲液比色法4.8-9.63电导率电极法0-2000Scm4臭氧DPD比色法或电极法0.01mg/1.-2ng.1.0.01mg/1.5温度热敏电阻法OCIC
