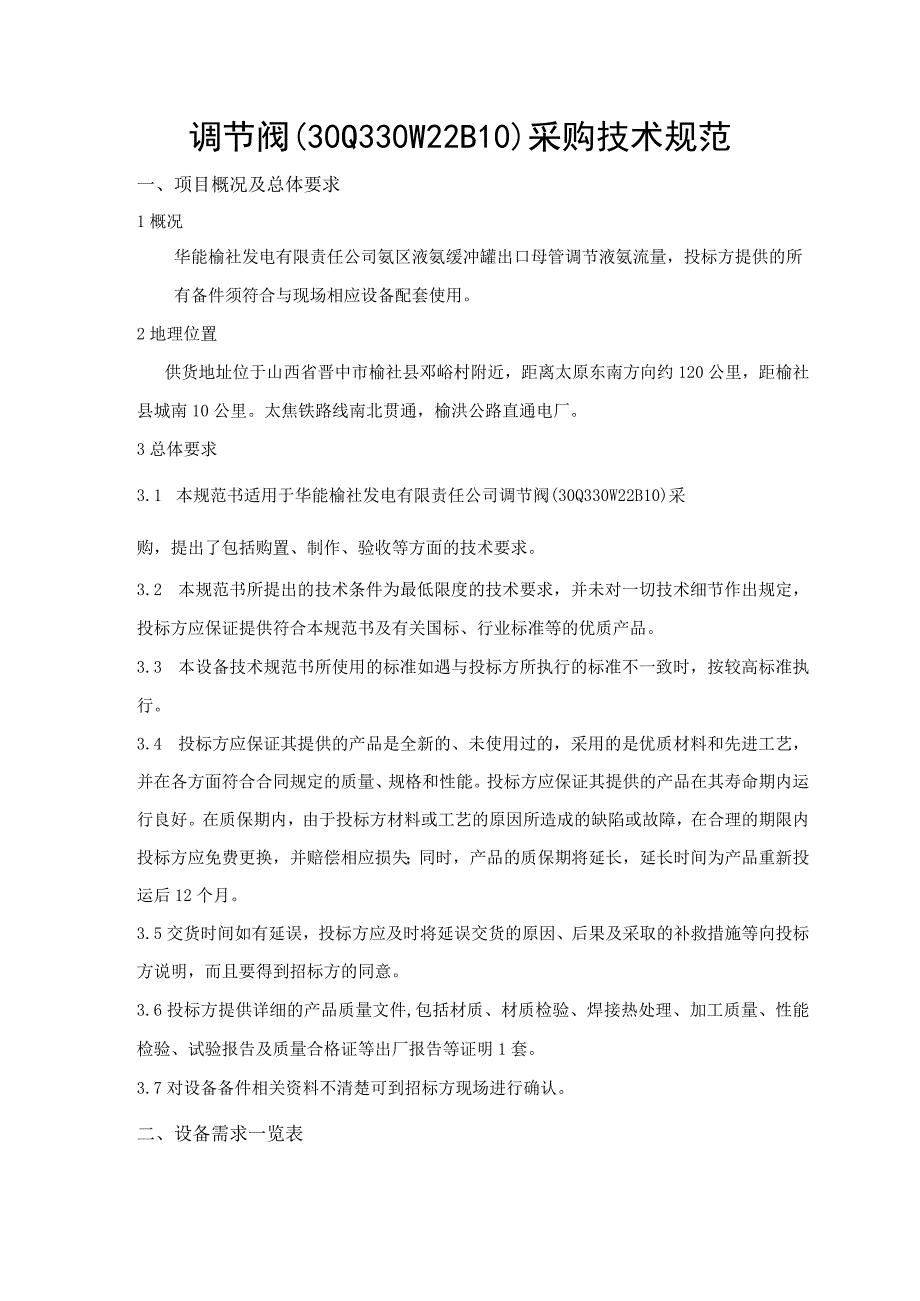

1、调节阀(30Q330W22B10)采购技术规范一、项目概况及总体要求1概况华能榆社发电有限责任公司氨区液氨缓冲罐出口母管调节液氨流量，投标方提供的所有备件须符合与现场相应设备配套使用。2地理位置供货地址位于山西省晋中市榆社县邓峪村附近，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3总体要求3.1 本规范书适用于华能榆社发电有限责任公司调节阀(30Q330W22B10)采购，提出了包括购置、制作、验收等方面的技术要求。3.2 本规范书所提出的技术条件为最低限度的技术要求，并未对一切技术细节作出规定，投标方应保证提供符合本规范书及有关国标、行业标准等的
2、优质产品。3.3 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。3.4 投标方应保证其提供的产品是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的产品在其寿命期内运行良好。在质保期内，由于投标方材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费更换，并赔偿相应损失；同时，产品的质保期将延长，延长时间为产品重新投运后12个月。3.5交货时间如有延误，投标方应及时将延误交货的原因、后果及采取的补救措施等向投标方说明，而且要得到招标方的同意。3.6投标方提供详细的产品质量文件,包括材质、材质检验

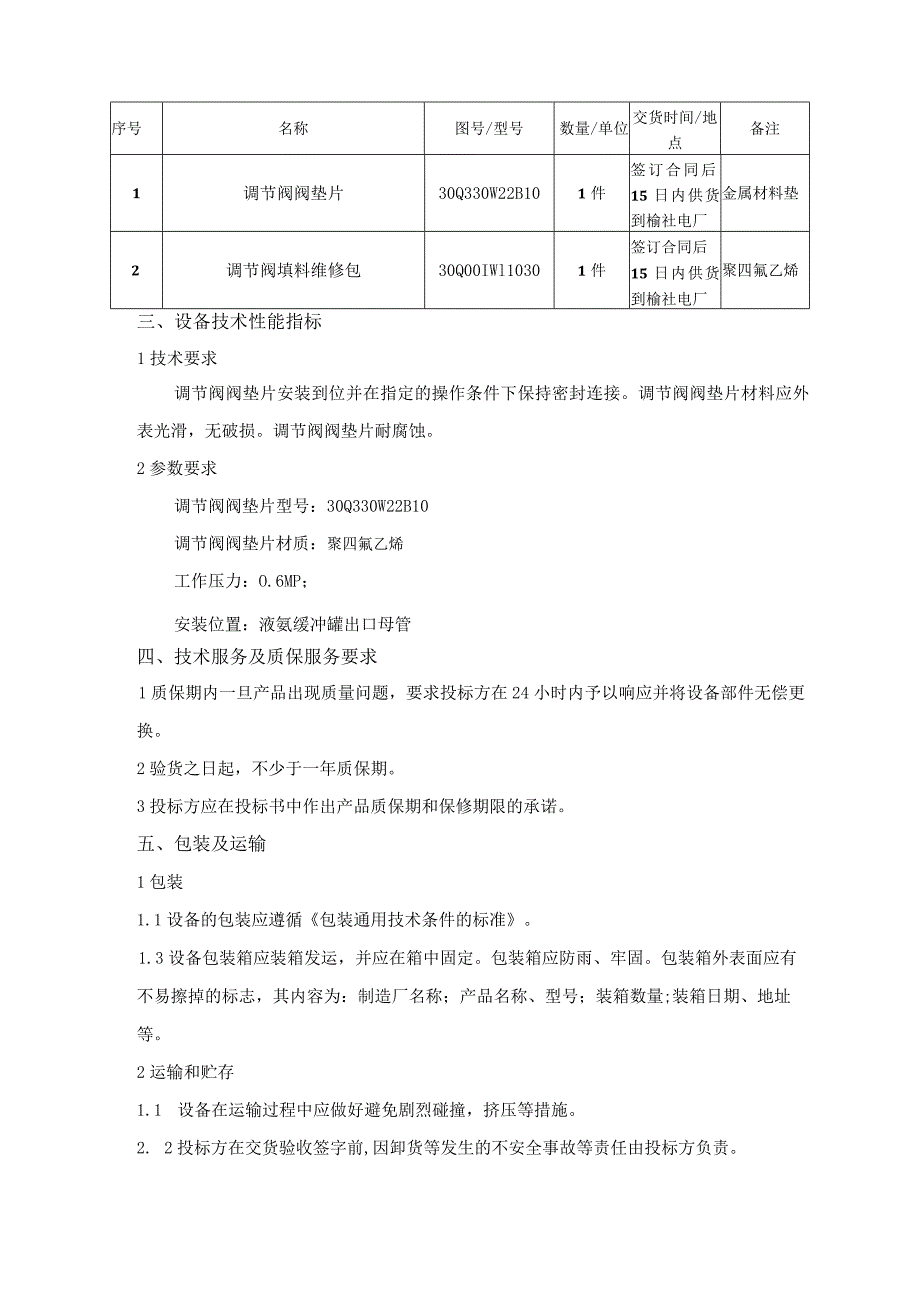

3、、焊接热处理、加工质量、性能检验、试验报告及质量合格证等出厂报告等证明1套。3.7对设备备件相关资料不清楚可到招标方现场进行确认。二、设备需求一览表序号名称图号/型号数量/单位交货时间/地点备注1调节阀阀垫片30Q330W22B101件签订合同后15日内供货到榆社电厂金属材料垫2调节阀填料维修包30Q00IWl10301件签订合同后15日内供货到榆社电厂聚四氟乙烯三、设备技术性能指标1技术要求调节阀阀垫片安装到位并在指定的操作条件下保持密封连接。调节阀阀垫片材料应外表光滑，无破损。调节阀阀垫片耐腐蚀。2参数要求调节阀阀垫片型号：30Q330W22B10调节阀阀垫片材质：聚四氟乙烯工作压力：O.
4、6MP；安装位置：液氨缓冲罐出口母管四、技术服务及质保服务要求1质保期内一旦产品出现质量问题，要求投标方在24小时内予以响应并将设备部件无偿更换。2验货之日起，不少于一年质保期。3投标方应在投标书中作出产品质保期和保修期限的承诺。五、包装及运输1包装1.1设备的包装应遵循包装通用技术条件的标准。1.3设备包装箱应装箱发运，并应在箱中固定。包装箱应防雨、牢固。包装箱外表面应有不易擦掉的标志，其内容为：制造厂名称；产品名称、型号；装箱数量;装箱日期、地址等。2运输和贮存1.1 设备在运输过程中应做好避免剧烈碰撞，挤压等措施。2. 2投标方在交货验收签字前,因卸货等发生的不安全事故等责任由投标方负责

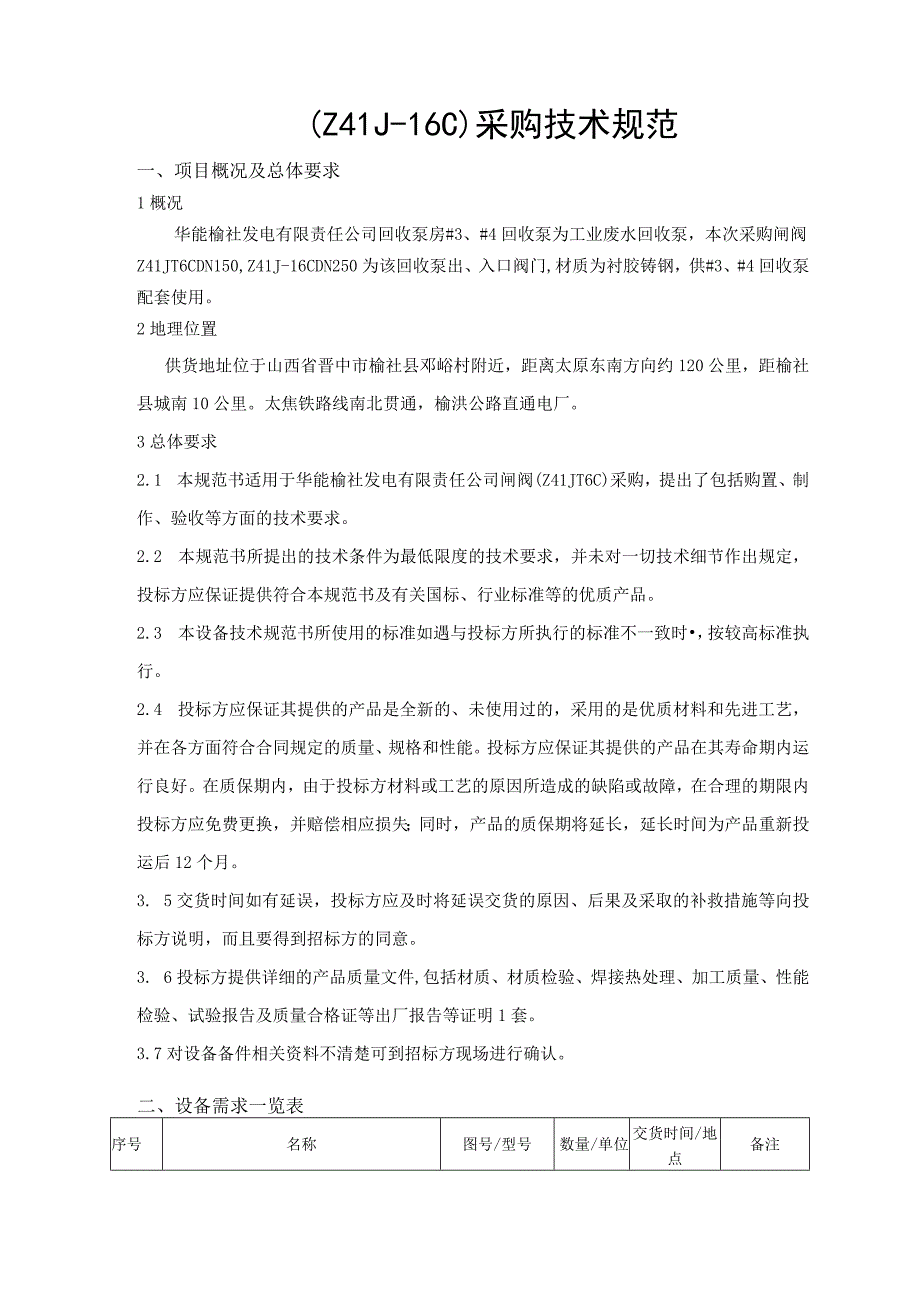

5、。(Z41J-16C)采购技术规范一、项目概况及总体要求1概况华能榆社发电有限责任公司回收泵房#3、#4回收泵为工业废水回收泵，本次采购闸阀Z41JT6CDN150,Z41J-16CDN250为该回收泵出、入口阀门,材质为衬胶铸钢，供#3、#4回收泵配套使用。2地理位置供货地址位于山西省晋中市榆社县邓峪村附近，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3总体要求2.1 本规范书适用于华能榆社发电有限责任公司闸阀(Z41JT6C)采购，提出了包括购置、制作、验收等方面的技术要求。2.2 本规范书所提出的技术条件为最低限度的技术要求，并未对一切技术细
6、节作出规定，投标方应保证提供符合本规范书及有关国标、行业标准等的优质产品。2.3 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。2.4 投标方应保证其提供的产品是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的产品在其寿命期内运行良好。在质保期内，由于投标方材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费更换，并赔偿相应损失；同时，产品的质保期将延长，延长时间为产品重新投运后12个月。3. 5交货时间如有延误，投标方应及时将延误交货的原因、后果及采取的补救措施等向投标方说明，而且要得到招
7、标方的同意。3. 6投标方提供详细的产品质量文件,包括材质、材质检验、焊接热处理、加工质量、性能检验、试验报告及质量合格证等出厂报告等证明1套。3.7对设备备件相关资料不清楚可到招标方现场进行确认。二、设备需求一览表序号名称图号/型号数量/单位交货时间/地点备注1闸阀Z41J-16CDN1502件签订合同后15日内供货到榆社电厂衬胶闸阀Z41J-16CDN2502件签订合同后15日内供货到榆社电厂衬胶三、设备技术性能指标1技术要求闸阀(Z41J-16C)为法兰衬胶铸钢衬里橡胶软密封明杆楔式闸板阀。阀体材质选用优质耐磨铸钢WCB,硬度高，韧性强，耐高压，抗压防裂能力强。衬里材质为橡胶，耐磨，耐腐
8、蚀，耐高温。投标方所提供闸阀需满足现场#3、#4回收泵出、入口管启、闭阀门使用。2参数要求闸阀型号:Z41J-16C阀体材质：铸钢WCB；衬里材质：橡胶工作压力：1.6MP；安装位置：工业废水#3、#4回收泵处连接方式：法兰门杆密封结构：橡胶软密封；接口尺寸：以采购方现场安装需求为准，现场预留的阀门安装长度及法兰为非标件，请务必与专业人员核实确认，确保理解正确，安装无误。四、技术服务及质保服务要求1质保期内一旦产品出现质量问题，要求投标方在24小时内予以响应并将设备部件无偿更换。2验货之日起，不少于一年质保期。3投标方应在投标书中作出产品质保期和保修期限的承诺。五、包装及运输1包装1.1 设备
9、的包装应遵循包装通用技术条件的标准。1.2 设备外露加工表面应涂防锈油。1.3 设备包装箱应装箱发运，并应在箱中固定。包装箱应防雨、牢固。包装箱外表面应有不易擦掉的标志，其内容为：制造厂名称；产品名称、型号；装箱数量;装箱日期、地址等。2运输和贮存1.1 设备在运输过程中应做好避免剧烈碰撞，挤压等措施。2. 2投标方在交货验收签字前,因卸货等发生的不安全事故等责任由投标方负责。截止阀(15J23WY-40P)采购技术规范书一、项目概况及总体要求1、概况华能榆社发电有限责任公司制氢站充补氢框架主要由充补氢阀门组成，本次采购截止阀15J23WY-40P.2、地理位置供货地址位于山西省晋中市榆社县邓
10、峪村附近，距离太原东南方向约120公里，距榆社县城南10公里。太焦铁路线南北贯通，榆洪公路直通电厂。3、总体要求2.1 本规范书适用于华能榆社发电有限责任公司截止阀采购，提出了包括购置、制作、验收过程中等方面的技术要求。2.2 本规范书所提出的技术条件为最低限度的技术要求，并未对一切技术细节作出规定，投标方应保证提供符合本规范书及有关国标、行业标准等的优质产品。2.3 本设备技术规范书所使用的标准如遇与投标方所执行的标准不一致时，按较高标准执行。2.4 投标方应保证其提供的产品是全新的、未使用过的，采用的是优质材料和先进工艺，并在各方面符合合同规定的质量、规格和性能。投标方应保证其提供的产品在
11、其寿命期内运行良好。在质保期内，由于投标方材料或工艺的原因所造成的缺陷或故障，在合理的期限内投标方应免费更换，并赔偿相应损失；同时，产品的质保期将延长，延长时间为产品重新投运后12个月。3. 5交货时间如有延误，投标方应及时将延误交货的原因、后果及采取的补救措施等向投标方说明，而且要得到招标方的同意。3. 6方提供详细的产品质量文件,包括材质、材质检验、焊接热处理、加工质量、性能检验、试验报告及质量合格证等出厂报告等证明1套。3.7对设备备件相关资料不清楚可到招标方现场进行确认。二、设备需求一览表序号名称图号/型号数量/单位交货时间/地点备注1截止阀15J23WY-40P8签订合同后15日内供
12、货到榆社电厂三、设备技术性能指标1、技术要求1.1截止阀密封性能应符合相关的标准，在额定工作条件下的泄露要求，以确保该产品的密封性能和防漏要求。1.2不锈钢截止阀的结构设计应符合相关的标准,规定里截止阀的结构类型,连接方式和密封原理等要求。1.3 截止阀在额定工作条件下的强度和刚度要求，以确保产品的安全性和可靠性。1.4 规定截止阀的开启力，关闭力和操作力等要求，以确保产品的操作性和便利性，2、参数要求截止阀连接方式：外螺纹连接截止阀类别：不锈钢截止阀(15J23WY-40P)截止阀材质：络锲不锈钢阀体：填料：聚四氟乙烯。介质状态：氢气工作压力：4.0MPa；运行环境：良好安装位置：制氢站充补
13、氢框架接口尺寸：以采购方现场改造需求为准，现场预留的阀门安装长度及法兰为标件，请务必与专业人员核实确认，确保理解正确，安装无误。四、技术服务及质保服务要求1 .质保期内一旦产品出现质量问题，要求投标方在24小时内予以响应并将设备部件无偿更换。2 .验货之日起，不少于一年质保期。3 .投标方应在投标书中作出产品质保期和保修期限的承诺。五、包装及运输1包装1.1 设备的包装应遵循包装通用技术条件的标准。1.2 设备包装箱应装箱发运，并应在箱中固定。包装箱应防雨、牢固。包装箱外表面应有不易擦掉的标志，其内容为：制造厂名称；产品名称、型号；装箱数量;装箱日期、地址等。2运输和贮存2.1设备在运输过程中
14、应做好避免剧烈碰撞，挤压等措施。2.2投标方在交货验收签字前,因卸货等发生的不安全事故等责任由投标方负责。蝶阀(D371X-16C)采购技术规范1.总则本技术规范书适用于华能榆社发电有限责任公司(以下简称：榆社电厂)蝶阀(D371X-16C)采购项目。本技术规范书提出的是最低限度的技术要求，并未对一切技术要求作出详细规定，也未充分引述有关标准及规范的条文。投标方应保证提供符合本技术规范书和相关的国际、国内工业标准的优质服务。如投标方没有对本技术规范书提出书面异议，招标方则可认为投标方提供的服务完全满足本技术规范书的要求。如招标方有除本技术规范书以外的其他要求，应以书面形式提出，经双方讨论、确认
15、后，载于本技术规范书。本技术规范书所引用的标准若与投标方所执行的标准发生矛盾时，按较严格的标准执行。本技术规范书经双方共同确认和签字后作为合同的技术附件，与合同正文具有同等效力。在合同签定后，招标方有权因规范、标准、规程发生变化而提出一些补充要求。2.项目概况2.1厂址榆社电厂位于山西省晋中地区的榆社县台曲村，距太原东南方向120公里，距榆社县城城南10公里处，紧靠太焦铁路线、太长高速，交通便利。2.2设备概况榆社电厂蝶阀磨损严重，需更换。投标方提供的所有备件须符合与现场相应设备配套使用。2.3技术规范2.3.1备件技术规范序号名称图号/型号数量/单位交货时间/地备注点1蝶阀D371X-16C2件签订合同后15日内供货到榆社电厂铸铁2 .3.2蝶阀技术要求蝶阀型号：D371XT6CDNlOO阀体材质：铸铁；衬里材质：橡胶
