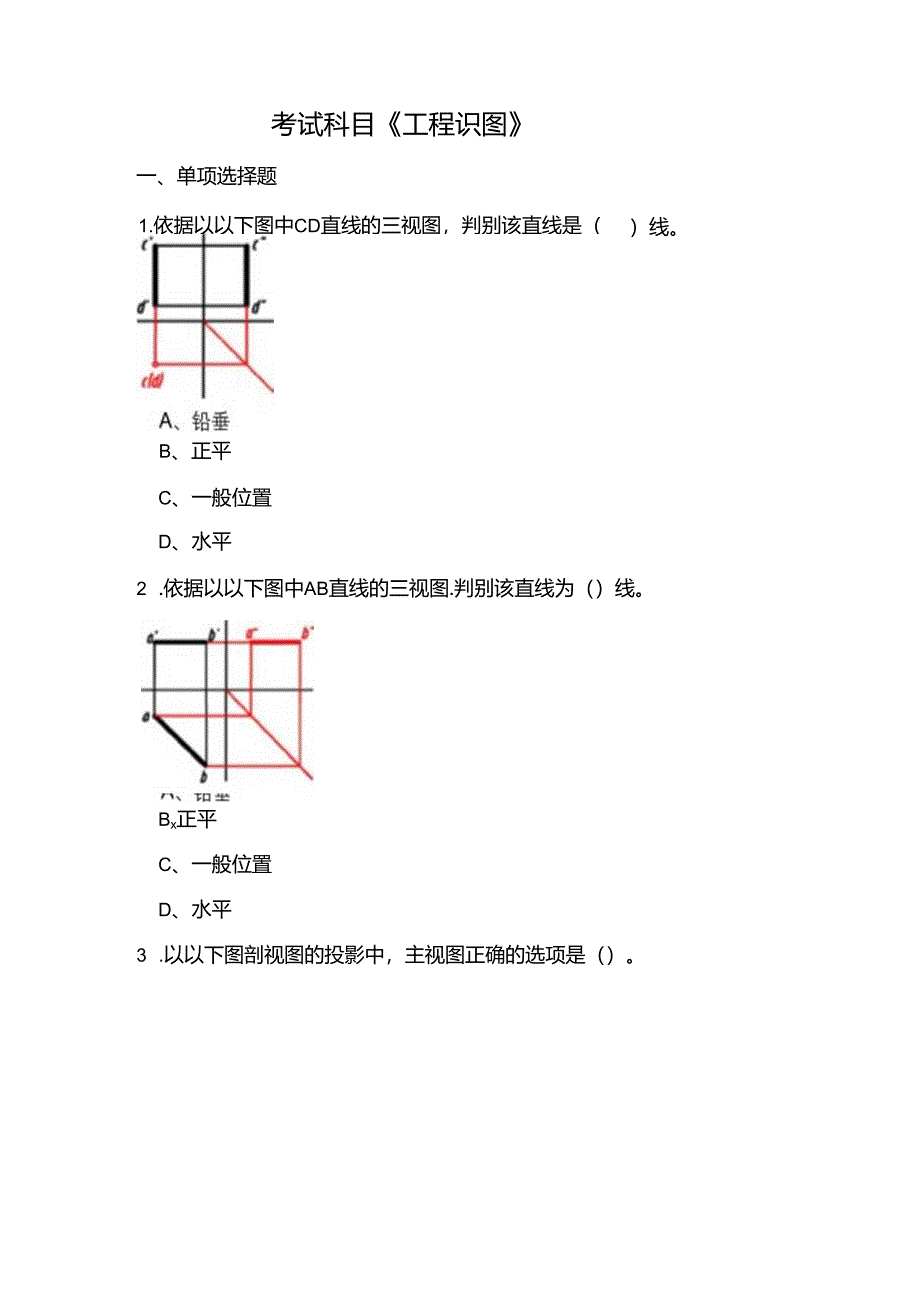

1、考试科目工程识图1.依据以以下图中CD直线的三视图，判别该直线是（）线。一、单项选择题B、正平C、一般位置D、水平2 .依据以以下图中AB直线的三视图.判别该直线为（）线。Bx正平C、一般位置D、水平3 .以以下图剖视图的投影中，主视图正确的选项是（）。A、EGza4 .依据主、俯视图，主视图的剖视图正确的选项是（）。A11B、I1.11c、I】口D、U_1.Z35 .当机件对称时，向垂直于对称平面的投影面上投射所得的图形，可以一半画成剖视图，另一半画成视图，这种组合图形称为（）。A、全剖视图B、半剖视图山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围C、局部剖视图D、断
2、面图6六个根本视图的投影规律是主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等.A、主俯仰右B、俯左后右C、主左右后D、主仰后右7 .移出断面图是将断面图画在视图之外，轮廓线用（）绘制。A、细实线B、粗实线C、波浪线D、双折线8 .承受（）原图所承受的比例画出视图中细小构造的方法称为局部放大图。A、大于B、小于C、等于D、不等于9 .用剖切面完全地剖开机件所得的视图称（）视图。A、全剖Bx半剖C、局部剖D、断面山西省中等职业学校毕业生当口升轨木水利类专业根本学问-工程识图考试范围I 。.在用视图表达机件时，为了削减视图中的虚线以使图面清楚可承受（）。A、局部视图B、剖视图C、放大图D、断面图I
3、I .将物体的某一局部向根本投影面投射所得的视图称为（）。A、向视图B、局部视图Cs断面图D、斜视图12剖切面局部地剖开机件所得的视图称（）视图。A、全剖Bs半剖C、局部剖D、断面13.剖视图中，剖切面与机件接触的局部，应画上剖面线，剖面线承受（）绘制。A、粗实线B、细实线C、虚线D、点划线14制图中，外螺纹大径用（）表示。A、粗实线B、细实线山西省中等职业学校毕业生当口升轨木水利类专业根本学问-工程识图考试范国C、细点划线D、虚线15 .在垂直于螺纹轴线的视图中，表示小径的细实线圆应画约）圈IIA、1/2B、3/4C、2/3D、116 .在螺纹标注中，M表示（）。A、一般螺纹B、梯形螺纹C、
4、锯齿形噱纹D、非标准螺纹17 .螺纹终止线用（）绘制。A、细实线B、双折线C、波浪线D、粗实线18 .一对齿轮啮合时（）。A、模数相等B、压力角相等C、模数和压力角分别相等D、齿数相等19 .绘制标准直齿圆柱齿轮的图形时，符号1代表的构造名称是（）。A、分度圆直径B、齿厚山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围C、齿根圆直径D、齿顶圆直径20 .零件主视图的选择原则不包括（）。A、工作位者原则B、加工位置原则C、构造外形特征原则D、绘图美观原则21 .一张完整的零件图应包括：一组图形、完整的尺寸、（）和标题栏。A、明细栏B、总体尺寸C、零件序号D、技术要求22 .
5、尺寸界限不行以由以下（）代替。A、图形的轮廓线B、轴线C、中心线D、尺寸线23 .绘制平面图形，确定尺寸基准后应先画（）。A、线段B、中间线段C、连接线段D、任意线段24 机械图样中可见轮廓线和棱边线承受以下（）线型。A、细实线B、粗实线C、细虚线D、波浪线25 .图纸中，物体的不行见轮廓线用（）表示。A、实线B、细虚线C、点划线D、细实线26 .假设承受1：5的比例绘制一个直径为80的圆时，其绘图直径为（）。A、16B、 160C、 200D、40027 .丁字尺由尺头和尺身组成，并相互固定成90。角，用来画（）。A、斜线B、水平线C、垂直线D、切割纸张28 .机件的真实大小应以图样上（）为
6、依据，与图形的大小及绘图的准确度无关。A、所注尺寸数值B、所画图样外形C、所标绘图比例D、所加文字说明29 .图样中的对称中心线用（）绘制。A、粗实线B、细实线C、细虚线D、细点划线30 .尺寸标注时，尺寸线应与所标注的线段（）。A、平行B、垂直C、倾斜D、重合31 .用2:1的比例画机件,假设图纸上该机件长30mm,则该机件实际长度为（）。Ax1511mB.30mnCx6011mD、15OnTn32 .制图国家标准规定，字体的号数，即字体的（）。A、高度Bs宽度C、长度D、角度33 .标注弧线半径尺寸时，尺寸数字前应加注符号（）。A、B、RC、SRD、S34用于确定线段长度的尺寸，称为（）。
7、A、定位尺寸B、定形尺寸C、总尺寸D、局部尺寸35 .标注（）尺寸时，应在尺寸数字前加注符号“A、圆的半径B、圆的直径C、圆球的半径D、圆球的直径36 .将物体放在三面投影体系中，分别向三个投影面投射，正投影面上的视图称为（）。A、主视图B、侧视图C、俯视图D、左视图37 .三视图是承受（）得到的。A、中心投影法B、正投影法C、斜投影法D、综合投影法38 .正投影法的根本特性不包括（卜A、实形性B、积聚性C、类似性D、收缩性39 .三视图中，把产生于侧立投影面的投影称作（）。A、俯视图B、后视图C、左视图D、主视图的三视图中，主视图与俯视图应保持（）关系。A、长对正B、高平齐C、宽相等D、长、
8、宽、高都相等41.为了将物体的外部外形表达清楚，一般承受）个视图来表达。（A、二B、三C、四D、五42三视图不包括（）。A、主视图B、俯视图C、左视图D、右视图43.三视图中，左视图应位于主视图的（）位置。A、正上方B、正下方C、正左方山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围D、正右方44空间直线垂直于投影面时得到的投影反映空间直线的（）特性。A、实形性B、收缩性C、积聚性D、发散性45 .假设某始终线在水平面上的投影积聚为一点，则该直线称为（）A、正平线B、正垂线C、铅垂线D、侧垂线46 .当一条直线平行于某投影面时，在该投影面上反映该直线的（）。A、实形性B、
9、类似性C、积聚性D、缩小性47 .建筑施工图中的标高是以（）为单位。A、厘米B、毫米C、分米D、米48 .假想用水平剖切平面,沿着房屋各层门窗洞口处将房屋剖开，移去剖切平面以上局部，向水平投影面作正投影所得到的投影图称为（）。A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图49 .有一栋建筑物在图上量得长度为50cm,用的是1:100比例，其实际长度是（）。A、5mB、500mC、50mDx5000m50承受较大比例将建筑物的细部或构配件的外形、大小、材料和做法，依据正投影方法具体画出的图样，称为（）。A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图51.建筑剖面图中，必需标注垂直
10、尺寸和（）。A、开间B、进深C、墙厚D、标高52建筑平面图中，最外面的一道尺寸反映房屋的（）尺寸。A、开间或进深B、房间净空C、墙厚D、总长或总宽山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围53 .施工图中的尺寸除了标高和总平面图是以米为单位，其余均以）为单位。A、厘米B、亳米C、分米D、公分54 .能反映建筑物内部垂直方向的高度、构造层次、构造形式的是）。A、总平面图B、建筑平面图C、建筑剖面图D、建筑立面图55 .空间一点A5、10、20）,则该点到H面的距离为（）。A、5Bx10C、15D、2056 .假设某一平面在正立投影面上的投影积聚为一条斜线，则该平面称为
11、（）。A、正平面B、正垂面C、铅垂面D、水平面57 .三视图的投影规律为：长对正、高平齐、（）。A、宽对正B、高对正山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围C、宽相等D、长相等5&点M在OZ轴上，且距离H面IOmm,则该点坐标为（）。A、0.O110B、0,10,0）C、（10.0,0D、10.10,0）59.对三个投影面都倾斜的直线称为（）。A、铅垂线B、侧平线C、正垂线D、一般位置线6Q只平行于正投影面的直线称为（）。A、水平线B、侧平线C、正平线D、一般位置线61 .直线上任一点的投影必在该直线的同面投影上，这反映了点对直线的（）关系。A、定比B、附属C、重
12、影D、共面62 .直线MN的正面投影可标注为（）。A、mnB、m,n,C、mnD、MN63 .三视图中，主视图和左视图须符合“三等”规律中的（）。A、长对正B、高平齐C、宽相等D、同比例64 .圆锥体的三视图特征为（），A、一个视图为圆，其他两个视图为相等的等腰三角形B、一个视图为圆，其他两个视图为相等的矩形线框C、一个视图为三角形，其他两个视图为直径相等的圆D、一个视图为圆，其他两个视图为三角形65 .正等轴测图的轴间角均为（）。A、30B、60C、90Dx12066 .当圆柱的轴线垂直于侧立投影面时，该圆柱的侧面投影是（）。A、圆B、三角形线框C、矩形线框D、椭圆67 .正等轴测投影图中，
13、轴向伸缩系数为（）。A、0.82山西省中等职蛉校毕业生当口升生土木水利类专业根本学问-工程识图考试范围Bs1C、1.22D,1.56&平行于圆锥体的底面截切，所获得的截交线外形为（）。A、双曲线B、椭圆C、圆D、抛物线69 .垂直于圆柱轴线截切，所获得的截交线外形为（）。A、四边形B、椭圆C、圆D、抛物线70 .当圆锥的轴线垂直于侧立投影面时，圆锥在正立投影面的投影是（）。A、圆B、等腰三角形C、四边形D、椭圆九当截平面倾斜于圆柱轴线截切时，截交线的外形是（）。A、直线B、椭圆C、圆D、抛物线72以下不属于回转体的是（）。A、棱柱B、圆锥C、圆柱Dx圆环73 .以下属于曲面立体的是（）。A、正四棱锥B、三棱锥C、圆柱D、正六棱柱74 .以下属于平面立体的是（）。A、球体B、四棱柱C、圆柱D、圆锥75 .圆球在三个根本投影面上的投影是（）。A、椭圆B、半圆C、直径相等的圆D、四分之一圆76 .立体被平面截切所产生的外表交线称为（）。A、截交线B、轮廓线C、相贯线D、分界限山西省中等职峥校毕业生当口升生土木水利类专业根本学问-工程识图考试范围77 .当圆柱的轴线垂直于水平面时，前半个圆柱和后半个圆柱的分界限称为（）。A、正视转向轮廓线B、水平转向轮廓线C、侧视转向轮
