1、饮用水源保护区范围内视频监控项技术解决方案XXXX有限公司20XX年X月XX日一、项目概述31.1 概述31.2 设计依据31.3 建设背景、目标、内容413.1 建设背景413.2 2建设目标4133建设内容5二、需求分析52.1 系统功能需求52.2 系统需求分析62.2.1 数据多级管理需求62.2.2 视频实时监控需求62.2.3 录像回放查询需求6三、系统总体设计73.1 前端采集系统设计73.2 网络传输系统设计83.2.1 网络传输系统要求83.3 存储系统计算8四、视频监控平台设计104.1 产品简介104.1.1 红外网络高清智能球机104.1.2 硬盘录像机114.1.3

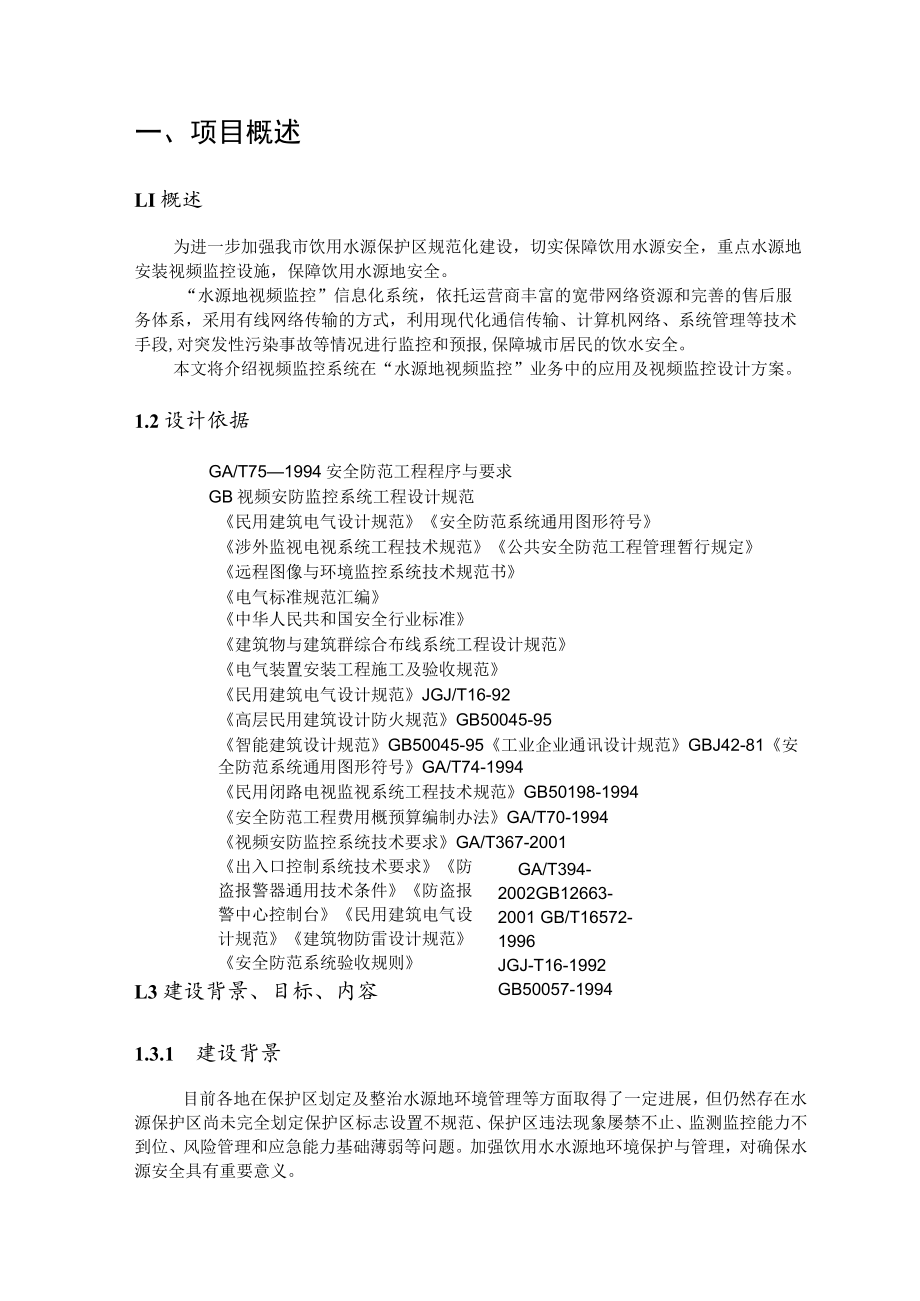

2、视频接入服务器114.2 平台软件功能124.2.1 客户端功能124.2.2 管理员端功能19五、工程清单235.1 XXX工程量清单235.2 XXX工程量清单245.3 XXX整合工程量清单255.4 XXX大桥工程量清单26一、项目概述LI概述为进一步加强我市饮用水源保护区规范化建设，切实保障饮用水源安全，重点水源地安装视频监控设施，保障饮用水源地安全。“水源地视频监控”信息化系统，依托运营商丰富的宽带网络资源和完善的售后服务体系，采用有线网络传输的方式，利用现代化通信传输、计算机网络、系统管理等技术手段,对突发性污染事故等情况进行监控和预报,保障城市居民的饮水安全。本文将介绍视频监控
3、系统在“水源地视频监控”业务中的应用及视频监控设计方案。1.2设计依据GA/T751994安全防范工程程序与要求GB视频安防监控系统工程设计规范民用建筑电气设计规范安全防范系统通用图形符号涉外监视电视系统工程技术规范公共安全防范工程管理暂行规定远程图像与环境监控系统技术规范书电气标准规范汇编中华人民共和国安全行业标准建筑物与建筑群综合布线系统工程设计规范电气装置安装工程施工及验收规范民用建筑电气设计规范JGJ/T16-92高层民用建筑设计防火规范GB50045-95智能建筑设计规范GB50045-95工业企业通讯设计规范GBJ42-81安全防范系统通用图形符号GA/T74-1994民用闭路电视
4、监视系统工程技术规范GB50198-1994安全防范工程费用概预算编制办法GA/T70-1994视频安防监控系统技术要求GA/T367-2001GA/T394-2002GB12663-2001 GB/T16572-1996JGJ-T16-1992GB50057-1994GA308-2001出入口控制系统技术要求防盗报警器通用技术条件防盗报警中心控制台民用建筑电气设计规范建筑物防雷设计规范安全防范系统验收规则L3建设背景、目标、内容1.3.1 建设背景目前各地在保护区划定及整治水源地环境管理等方面取得了一定进展，但仍然存在水源保护区尚未完全划定保护区标志设置不规范、保护区违法现象屡禁不止、监测监
5、控能力不到位、风险管理和应急能力基础薄弱等问题。加强饮用水水源地环境保护与管理，对确保水源安全具有重要意义。本次视频监控系统建设完成投入使用后，管理人员能对所管辖的饮用水源保护区桥面进行全覆盖视频监控,工作人员24小时均能全程监控并清晰掌握整个环境情况，能及时的进行远程保障工作，这对保护饮用水源的安全起到了很好的保障作用。现代电子技术赋予了现代交通更多的功能，给工作者提供舒适、安全、方便、快捷的的工作环境，同时也给管理者提供高效的管理工具，节省更多的人力物力，节省能源、降低能耗，使整个监控系统形成了“集中监视、集中管理、分散控制”的拓扑系统结构，具有“高生产力，低运营成本，高安全性。1.3.2
6、 建设目标1）分布式控制满足分布式监控需求，监控内的用户向监控系统的资源提出控制要求时，能够依据系统设置的权限，进行资源分配。2）集中网管系统内所有网络视频管理平台系统主机都可以在不同地方,但使用软件可实现远程诊断和管理。3）大容量、分布式的实时直播在有限网络资源环境下，多个用户可同时在线观看系统内任意网点的实时视频资料。4）灵活简便的操作方式采用网络视频，系统授权用户可以直接在电脑上利用图形化界面软件对各设备进行操作，进行各种控制和处理，友好的图形化软件界面使得对视频监控系统的各项操作更加简单易行，也可以在计算机网络内进行操作管理。5）大容量、分布式的存储结构，管理查询检索方便用户可以按照时
7、间，视频源，告警联动视频源等条件检索录像资料；或者自定义条件检索录像资料。采用数字化录像可以做到“所看即所录”，回放清晰度和实时调看时完全一样，录像资料的可利用性非常高，而且可以直接利用各种图像处理软件对图像进行加工，转存和处理。6）监控数据占用资源少将图像数字化以后，图像信号和别的数字信号没有区别，可以直接在各种现存网络上运行，在远程及主干传输上，不像传统的监控系统需要专门布线建立专门的传输通道。且经过数字化压缩后，每一路图像占用的带宽比模拟视频要小得多，可以更加充分的利用现有带宽。7）结构灵活由于网络的拓扑结构是灵活多样的，基于网络的视频也同样具备结构灵活的特点。不再像传统的视频监控系统那
8、样，必须设定成星型拓扑。在网络的任何一个节点上都可以随意的增加视频服务器和服务器，对模拟信号进行汇聚。而增加一个分控不再需要像传统的监控系统一样需要重新布线，只需要在网络所遍及的地方相关的电脑上安装软件即可实现对前端图像的调阅和控制。8）易于和其他系统集成数字化后的图像可以直接在电脑上操作和管理，可以通过软件接口很方便的和其他相应系统集成。1.3.3建设内容本次工程系统分为4个监控中心、6个监控点。监控中心分别为：XXX视频监控中心、XXX视频监控中心、XXX视频监控中心、XXX视频监控中心。监控点分别为：XXX桥、XXX桥、XXX桥、XXX高架、XXX桥和XXX桥、XXX桥。共计部署了25个
9、全彩球形摄像头，各监控中心的管理人员既可以看到施工人员的工作情况，又可以远程查看各个地方的监控点位，也可以对已储存的数据进行查询和回放，方便溯源追查，从而实现对市政设施保障工作的全程实时监控。该系统建成后，能对区域内目标实行24小时不间断的摄像监控，并进行现场图像存储，达到90天之久，且每个球形摄像机本身能分别各自存储1天的图像数据（防止线路被破坏或网络情况不佳情况下的应急后备预案），并备份保存。可进行突发事件的实时监控、摄录，提供视频资料证据，为后期处理，现场应急处理提供技术上的支持。二、需求分析2.1 系统功能需求视频管理平台实现重点现场监视、重点现场录像、录像检索回放、报警辅助处置、视频
10、服务接口提供、视频后台管理和视频数据库管理等功能。部署视频管理平台后，各应用系统都可以通过视频管理平台的接口调用视频。报警处理：通过视频发现警情后，立即安排市政施工人员处理。视频监控：监控中心根据需要可以随时查看任意一路或多路视频。实现视频的录制、回放、抓拍等功能。远程控制：监控中心可远程控制站端视频处理单元实现手动录像、定时录像。系统资源管理：管理系统内的设备、系统功能、系统数据等基本信息和配置参数。系统运行监控：对视频设备、服务器、系统软件、应用软件、用户操作进行远程监视与控制。系统可能提供切换视频、播放视频、保存视频、数据查询等操作。系统能提供手机监控实时视频监控功能。2.2 系统需求分
11、析2.2.1 数据多级管理需求大型视频监控系统的核心需求就是可以实现多级管理，视频监控系统应具备以下功能：1）权限分配管理，出于安全性因素的考虑，有必要将用户分类，使其享有不同的权限，分配不同的任务；2）视频流媒体转发技术，网络传至中心的视频应分发到不同的用户，满足多个用户同时浏览一路视频的要求；3）系统扩展性能，系统应考虑未来用户数量增多后扩容的要求，在不改变系统拓扑结构的基础上，仅增加转发服务器数量即可进行系统扩容。2.2.2 视频实时监控需求前端设备采集的视频图像、移动视频、报警等全部信息，能在监控管理平台的显示设备上集中、综合、同时显示。能够体现监控信息与其物理位置的对应关系，并可分别
12、显示监控信息和物理位置。2.2.3 录像回放查询需求视频图像存储时间达到90天之久，且每个球形摄像机本身能分别各自存储1天的图像数据（防止线路被破坏或网络情况不佳情况下的应急后备预案），并备份保存。支持在局域网内的监控中心进行图像点播，按照指定通道进行图像的实时点播、巡视，支持点播图像的显示、缩放、抓拍和录像。按照指定通道、时间、报警信息等要素检索历史图像资料并回放和下载；回放支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像抓拍等；支持回放图像的缩放显示。三、系统总体设计在本项目中，充分考虑到视频监控联网项目的系统需求，提出了一套完整的高可用性解决方案。本次解决方案主要分为前端采集系
13、统、传输系统、存储系统、视频监控联网平台四大部分，其中视频监控联网平台是本项目的核心系统。3.1 前端采集系统设计视频监控可有效对各区域实行实时监控。整个视频监控系统的重点是各个桥面、两侧护栏区域。前端系统负责完成前端的视频信息、缓存、编码、存储及发送等功能，并可接受来自网络的控制指令。3.2 网络传输系统设计3.2.1 网络传输系统要求1）网络传输协议要求系统网络层应支持IP协议，传输层应支持TCP和UDP协议。2）媒体传输协议耍求视频流在基于IP的网络上传输时应支持RTP/RTCP协议；视频流的数据封装格式应符合标准要求。3）信息传输延迟时间当信息（包括视频信息、控制信息等）经由IP网络传
14、输时，端到端的信息延迟时间（包括发送端信息采集、编码、网络传输、信息接收端解码、显示等过程所经历的时间）应满足要求：前端设备与信号直接接入的监控中心相应设备间端到端的信息延迟时间应不大于2s。前端设备与用户终端设备间端到端的信息延迟时间应不大于4s。4）网络传输带宽联网系统网络带宽设计应能满足前端设备接入监控中心、监控中心互联、用户终端接入监控中心的带宽要求，并留有余量。5）网络传输质量联网系统IP网络的传输质量（如传输时延、包丢失率、包误差率、虚假包率等）应符合如下要求： 网络时延上限值为400ms； 时延抖动上限值为50ms； 丢包率上限值为IXIO-3； 包误差率上限值为IXlO-4。I
15、PC网络传输数据带宽二单台IPC摄像机码流（4MbPS）*IPC数量3.3存储系统计算前端视频服务器存储计算方式：存储空间（G）=摄像机数量*摄像机码流（kb）*录像时间（S）/8/1024/1024监控点录像存储格式及存储介质大小时间：存储介质的大小主要取决于视频分辨率、码流值和视频存储天数决定。高清视频图像采用H265编码格式4M码流存储，存储时间各为90天。分辨率码流(M)单路视频每小时录像文件大小(GB)单路视频每天录像文件大小(GB)1080P41.833G44本次项目配备若干6TB和8TB硬盘，完全满足单路视频服务器存储90天。四、视频监控平台设计4.1 产品简介4.1.1 红外网络高清智能球机产品特点及参数：1、E系列400万像素7寸混合补光网络高清智能球机；2、2560X144030fps；3、支持108OP60fps、960p60fps、720p6OfP
