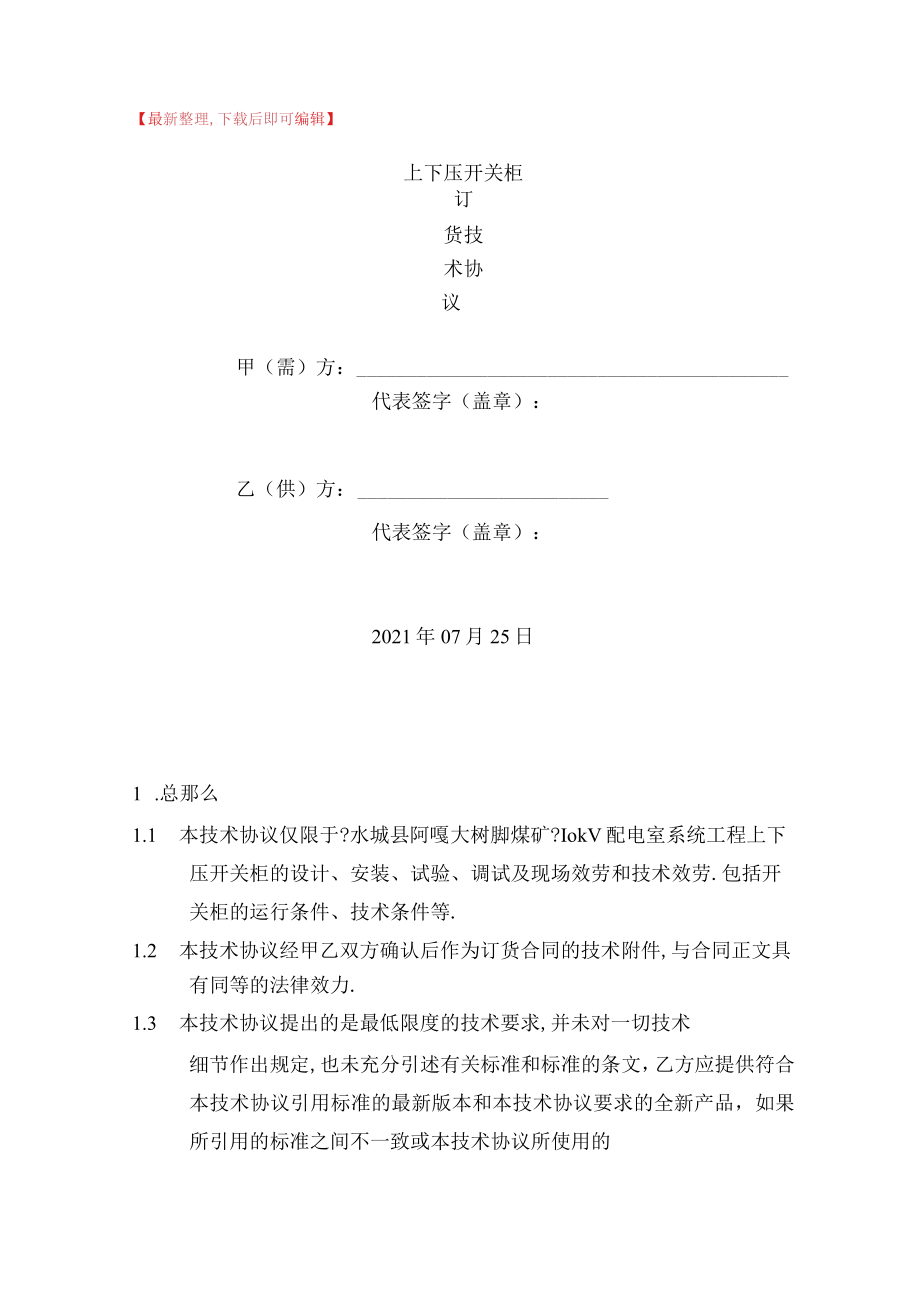

1、【最新整理,下载后即可编辑】上下压开关柜订货技术协议甲（需）方：代表签字（盖章）：乙（供）方：代表签字（盖章）：2021年07月25日1 .总那么1.1 本技术协议仅限于?水城县阿嘎大树脚煤矿?IokV配电室系统工程上下压开关柜的设计、安装、试验、调试及现场效劳和技术效劳.包括开关柜的运行条件、技术条件等.1.2 本技术协议经甲乙双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力.1.3 本技术协议提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和标准的条文，乙方应提供符合本技术协议引用标准的最新版本和本技术协议要求的全新产品，如果所引用的标准之间不一致

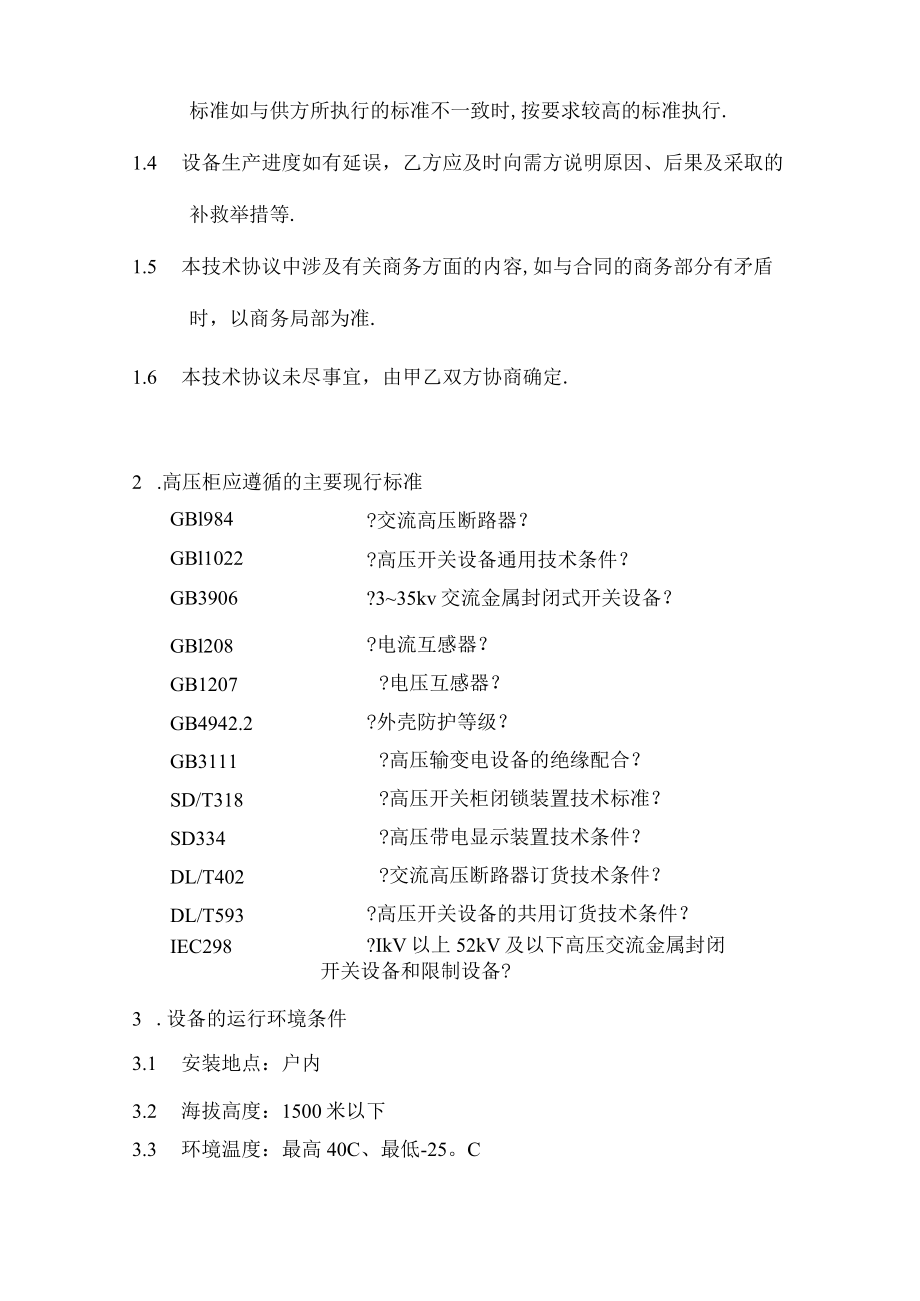

2、或本技术协议所使用的标准如与供方所执行的标准不一致时,按要求较高的标准执行.1.4 设备生产进度如有延误，乙方应及时向需方说明原因、后果及采取的补救举措等.1.5 本技术协议中涉及有关商务方面的内容,如与合同的商务部分有矛盾时，以商务局部为准.1.6 本技术协议未尽事宜，由甲乙双方协商确定.2 .高压柜应遵循的主要现行标准GBl984?交流高压断路器？GBl1022?高压开关设备通用技术条件？GB3906?335kv交流金属封闭式开关设备？GBl208?电流互感器？GB1207?电压互感器？GB4942.2?外壳防护等级？GB3111?高压输变电设备的绝缘配合？SD/T318?高压开关柜闭锁装

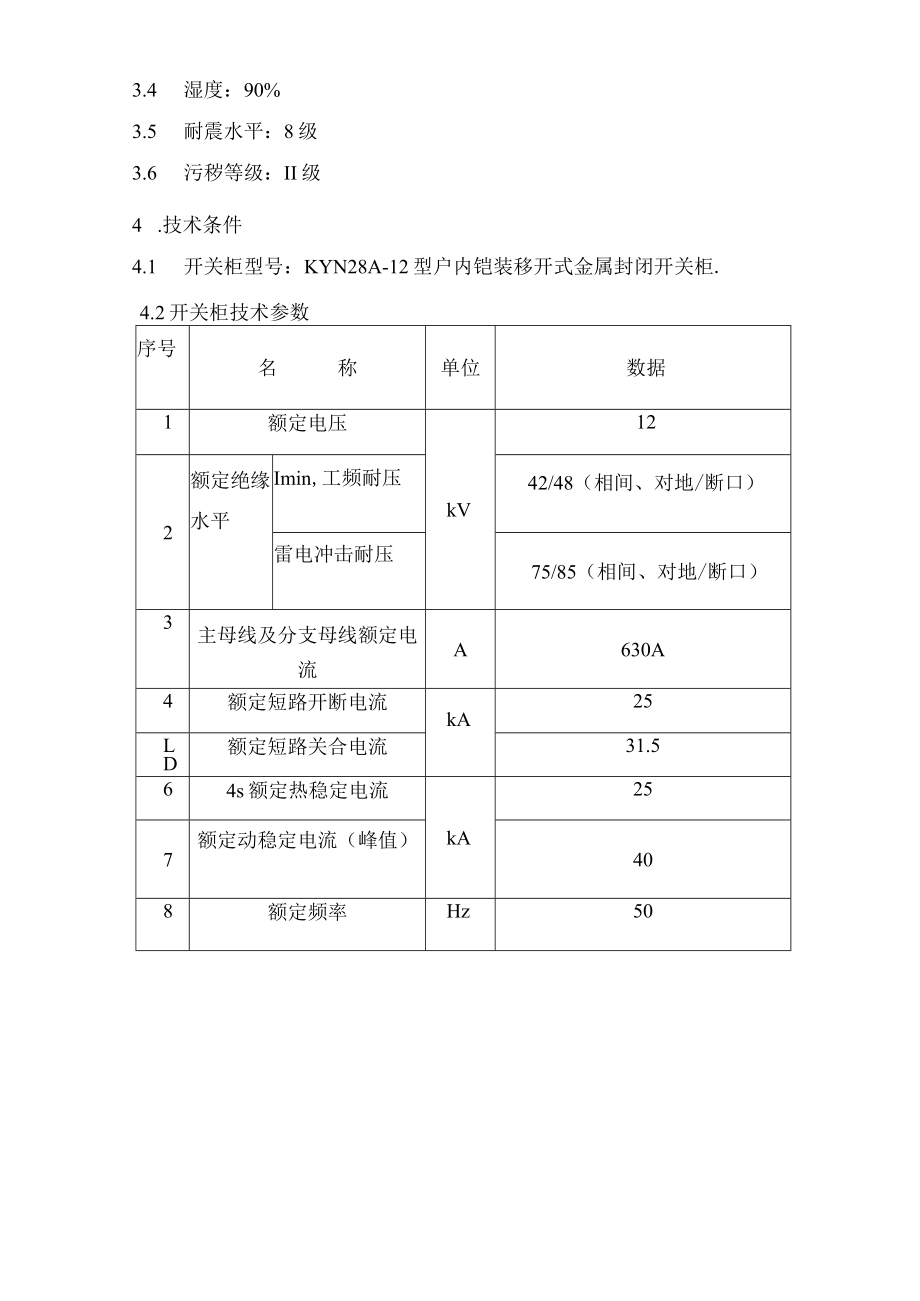

3、置技术标准？SD334?高压带电显示装置技术条件？DL/T402?交流高压断路器订货技术条件？DL/T593?高压开关设备的共用订货技术条件？IEC298?IkV以上52kV及以下高压交流金属封闭开关设备和限制设备?3 .设备的运行环境条件3.1 安装地点：户内3.2 海拔高度：1500米以下3.3 环境温度：最高40C、最低-25。C3.4 湿度：90%3.5 耐震水平：8级3.6 污秽等级：II级4 .技术条件4.1 开关柜型号：KYN28A-12型户内铠装移开式金属封闭开关柜.4.2开关柜技术参数序号名称单位数据1额定电压kV122额定绝缘水平Imin,工频耐压42/48（相间、对地/断
4、口）雷电冲击耐压75/85（相间、对地/断口）3主母线及分支母线额定电流A630A4额定短路开断电流kA25LD额定短路关合电流31.564s额定热稳定电流kA257额定动稳定电流（峰值）408额定频率Hz509防护等级外壳正4乂,室间IP2X10分合闸和辅助回路额定电压DC220V11开关柜外形尺寸800宽Xl500深X2300高4.3VS1-12/630真空断路器技术参数:序号项目单位数据1额定电压kV122额定电流A630A3额定频率Hz504额定短路开断电流kA255额定短路关合电流kAkA31.56额定峰值耐受电流407Imin工频耐压（有效值）kV428雷电冲击耐受电压kV759额
5、定短路持续时间S410额定操作顺序O-0.3s-CO-180s-CO11额定短路开断电流次数次5012机械寿命次300004.4结构说明：4.4.1本开关设备为金属铠装封闭移开式开关设备,整体是由柜体和中置式可抽出部件（即手车）两大局部组成.1.1.2 开关设备的外壳选用抗氧化性高的敷铝锌薄钢板,经数控机床加工,并采用多重折边工艺,用拉钾螺母和高强度的螺栓连接而成.1.1.3 开关柜的“五防和联锁要求4.431开关柜应具有可靠的“五防功能：预防误分、误合断路器；预防带负荷分、合隔离开关（插头）；预防带电分、合接地刀闸；预防带接地刀闸送电；预防误入带电间隔.4.432电缆室门与接地刀闸采取机械闭
6、锁方式,并有紧急解锁装置.4.4.3.3当断路器处在合闸位置时,断路器小车无法推进或拉出.4.434当断路器小车未到工作或试验位置时，断路器无法进行合闸操作.4.4.3.5当接地刀闸处在合闸位置时，断路器小车无法从试验位置进入工作位置.44.3.6当断路器小车处在试验位置与工作位置之间（包括工作位置）时,无法操作接地刀闸.4.437进出线柜应装有能反映出线侧有无电压,并具有自检功能的带电显示装置.当出线侧带电时,应闭锁操作接地刀闸.4.4.3.8开关柜电气闭锁应单独设置电源回路,且与其它回路独立.1.1.4 产品的设计应能在允许的根底误差和热胀冷缩的热效应下不致影响设备所保证的性能,并满足与其
7、它设备连接的要求.1.1.5 开关柜应分为断路器室、母线室、电缆室和限制仪表室等金属封闭的独立隔室,其中断路器室、母线室和电缆室均有独立的泄压通道1.1.6 断路器室的活门应标有“母线侧、“线路侧等识别字样.母线侧活门还应附有红色带电标志和相色标志.活门与断路器手车联锁.1.1.7 电缆室应有照明装置,柜内应具备驱潮及加热设施.1.1.8 二次限制仪表室应设有专用接地铜排,截面积不小于IOOmm2,铜排两端应装设足够的螺栓以备接至高配室的等电位接地网上.二次布线要求整洁美观,限制线端部要求压制标准的线鼻子,限制线线号采用国家标准,统一采用机打线号.1.1.9 智能操控装置均采用浙江南瑞产品,标
8、准485通讯接口.1.1.10 开关柜内铜排必须加装绝缘护套.1.1.11 各相套管带电端部应涂明显相别色标.1.5 其它技术要求：1.5.1 开关柜的防护等级为：外壳IP4X,隔室间为IP2X.1.5.2 开关柜断路器辅助接点与主触头同步，闭合可靠牢固，断开有足够的距离.1.5.3 开关柜提供便于起吊的吊环.1.5.4 所有操作机构和辅助开关的接线除有特殊要求外,均采用相同接线.1.5.5 主母线为铜母排,母线导体接头均采用压花.高压开关柜母线,在长期使用期间,从标准环境温度到额定满负荷温度，固定螺栓的初始压力值不降低.每个连接点不小于两个螺栓.1.5.6 开关柜相序按面对开关柜从左至右排列
9、为A、B、C,从上到下排列为A、B、C母线有标明相别的颜色,A、B、C相分别为黄、绿、红色.柜中各组件及其支撑绝缘件爬电比距：不小于20mmkV（按12kV计）.1.5.7 铭牌要求：1）开关柜的铭牌应符合DL/T4042007的规定.2）铭牌应为不锈钢、铜材或丙烯酸树脂材料,且应用中文印制.设备零件及其附件上的指示牌、警告牌以及其它标记也应用中文印制.3）铭牌应包括如下内容：a）制造商名称或商标、制造年月、出厂编号.b） 产品型号.c） 给出以下数据：额定电压、母线和回路的额定电流、额定频率、额定短路开断电流、额定短时耐受电流及持续时间、额定峰值耐受电流、内部电弧等级.4）开关柜中各元件应装
10、有铭牌,铭牌要求参照相应标准.1.5.8 开关柜柜顶设有横眉,横眉上要有柜体型号、名称及编号.1.5.9 观察窗的要求：1）观察窗至少应到达对外壳规定的防护等级.2）观察窗应使用机械强度与外壳相当的透明板，同时应有足够的电气间隙和静电屏蔽举措,预防危险的静电电荷.3）主回路的带电局部与观察窗的可触及外表的绝缘应满足相对地的绝缘要求.1.5.10 对最小空气间隙的要求：1）单纯以空气作为绝缘介质的开关柜,相间和相对地的最小空气间隙应满足以下要求.12kV:相间和相对地125mm,带电体至门155mm.2）以空气和绝缘隔板组成的复合绝缘作为绝缘介质的开关柜,绝缘隔板应选用耐电弧、耐高温、阻燃、低毒
11、、不吸潮且具有优良机械强度和电气绝缘性能的材料,带电体与绝缘板之间的最小空气间隙应满足下述要求：12kV设备应不小于30mm.1.6 接地母线：1.6.1 沿所有高压开关柜的整个长度延伸方向设有专用的接地导体.此导体为铜质,在额定短路持续时间为4s时,其电流密度不应超过IlOA/mm2,最小截面不小于160mm2.该接地导体设有与接地网相连的固定连接端子，并有明显的接地标志,接地导体的末端应用铜质端子与设备的接地系统相连接,端子的电气接触面积应与接地导体的截面相适应,但最小电气接触面积不应小于16Omm2.1.6.2 接地母线能承受断路器的瞬时及短时额定电流而不超过额定温升.1.6.3 接地母
12、线和开关柜构架及接地端子用螺栓连接或焊接固定,接地母线最少用两根接地线与接地网相连.1.6.4 主回路中凡规定或需要触及的所有部件都应可靠接地.1.6.5 各个功能单元的外壳均应连接到接地导体上,除主回路和辅助回路之外的所有要接地的金属部件应直接或通过金属构件与接地导体相连接.金属部件和外壳到接地端子之间通过30A直流电流时压降不大于5V.功能单元内部的相互连接应保证电气连续性.1.6.6 可抽出部件应接地的金属部件,在试验位置、隔离位置及任何中间位置均应保持接地.1.6.7 可移开部件应接地的金属部件,在插入和抽出过程中,在静触头和主回路的可移开部件接触之前和别离过程中应接地，以保证能通过可
13、能的最大短路电流.1.6.8 接地回路应能承受的短时耐受电流最大值为主回路额定短时耐受电流的80%.1.6.9 二次限制仪表室应设有专用独立的接地导体（如需要）.1.6.10 操动机构：可手动和电动（如有）操作,每组接地开关应装设一个机械式的分/合闸位置指示器；应装设观察窗，以便操作人员检查触头的位置.1.7 测量仪表、继电保护装置及辅助回路1.7.1 测量仪表、继电保护装置及辅助回路中的低压熔断器、端子以及其它辅助元件与高压带电局部有足够的平安距离；以保证在高压带电局部不停电情况下进行工作时,人员不致触及运行的高压导电体.1.7.2 高压电器组件与高压开关柜辅助回路的连接采用插头方式，插头与
14、插座接触可靠,并有锁紧举措；插头与开关设备有可靠的机械联锁,当开关设备在工作位置时,插头无法拔出.5 .配置要求5.1 柜体颜色及柜门要求：5.1.1 颜色:乂82730灰色.5.1.2 柜门左侧采用不锈钢合页；右侧采用螺丝紧固.5.2 互感器（包括：电压互感器、电流互感器、零序电流互感器）全部采用浙江三友产品.5.3 过电压保护器全部采用无间隙式过电压保护器.5.4 高压真空断路器Y51全部采用天正集团产品.5.5 微机综合保护测控装置及后台全部采用浙江南瑞产品.具备安装调试后,供方协调浙江南瑞来买方效劳.具备本站内远方遥控遥测功6 .供货明细6.1 开关柜序号名称型号生产厂家数量1IOKV电源进线KYN28A-12耐电集团2台柜2备用柜KYN28A-12耐电集团1台3出线柜KYN28A-12耐电集团9台4PT柜KYN28A-12耐电集团2台5直流屏GZDW-65AH/22OV华高公司1套（2台）6微机后台浙江南瑞1套7高压电容器柜ZQTWB-390KVAR耐电集团2台7 .试验开关柜应按DL/T4042007、GB39062006进行型式试验、出厂试验,并应提供供货范围内主要元件的型式试验和出厂试验报告
