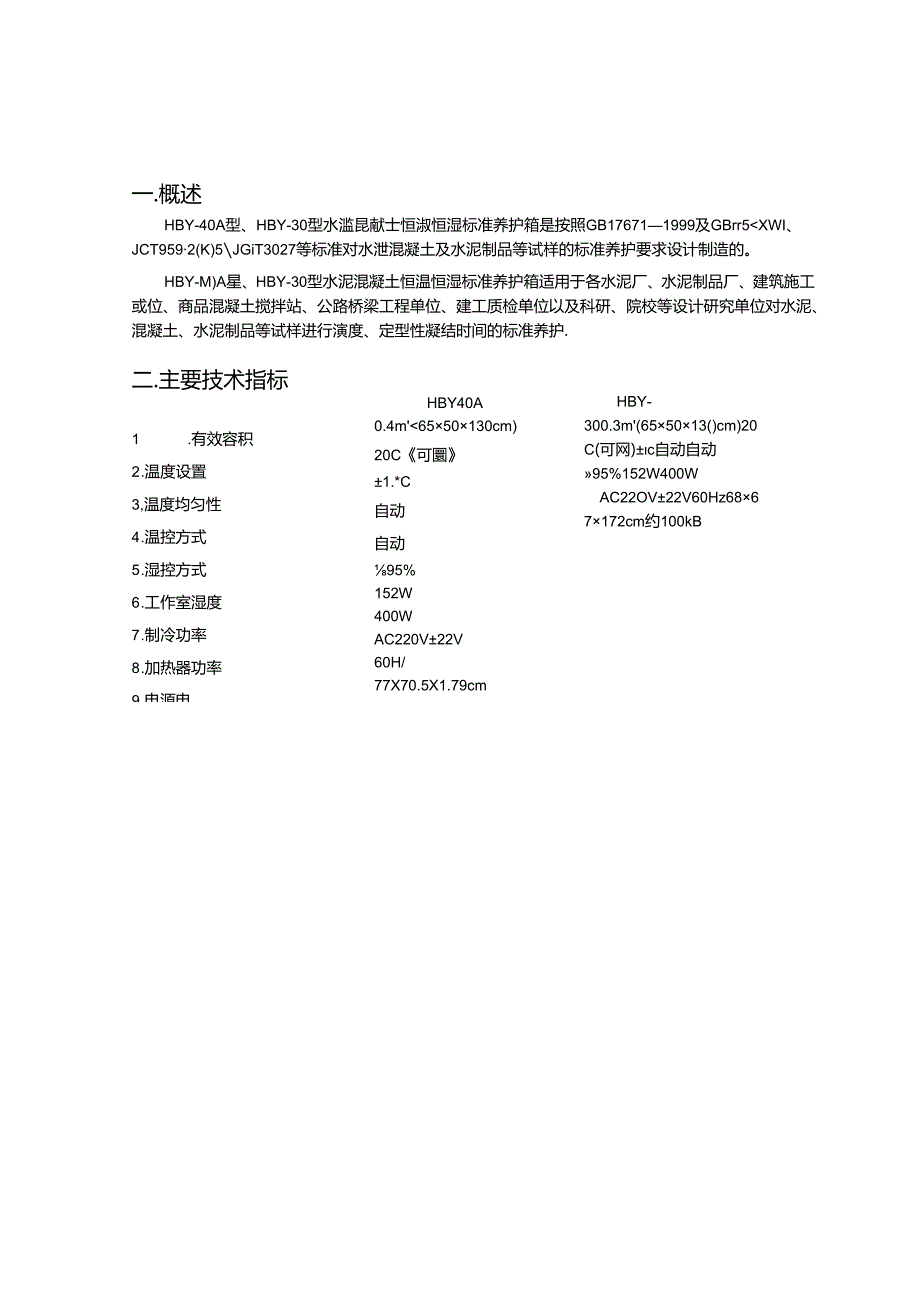

1、HBY-40AHBY-30型tt水泥混凝土标准养护箱使用说明书无锡建仪仪器机械有限公司一.概述HBY-40A型、HBY-30型水滥昆献士恒淑恒湿标准养护箱是按照GB176711999及GBrr5XWI、JCT9592(K)5JGiT3027等标准对水泄混凝土及水泥制品等试样的标准养护要求设计制造的。HBY-M)A星、HBY-30型水泥混凝土恒温恒湿标准养护箱适用于各水泥厂、水泥制品厂、建筑施工或位、商品混凝土搅拌站、公路桥梁工程单位、建工质检单位以及科研、院校等设计研究单位对水泥、混凝土、水泥制品等试样进行演度、定型性凝结时间的标准养护.二.主要技术指标1 .有效容积2 .温度设置3,温度均匀

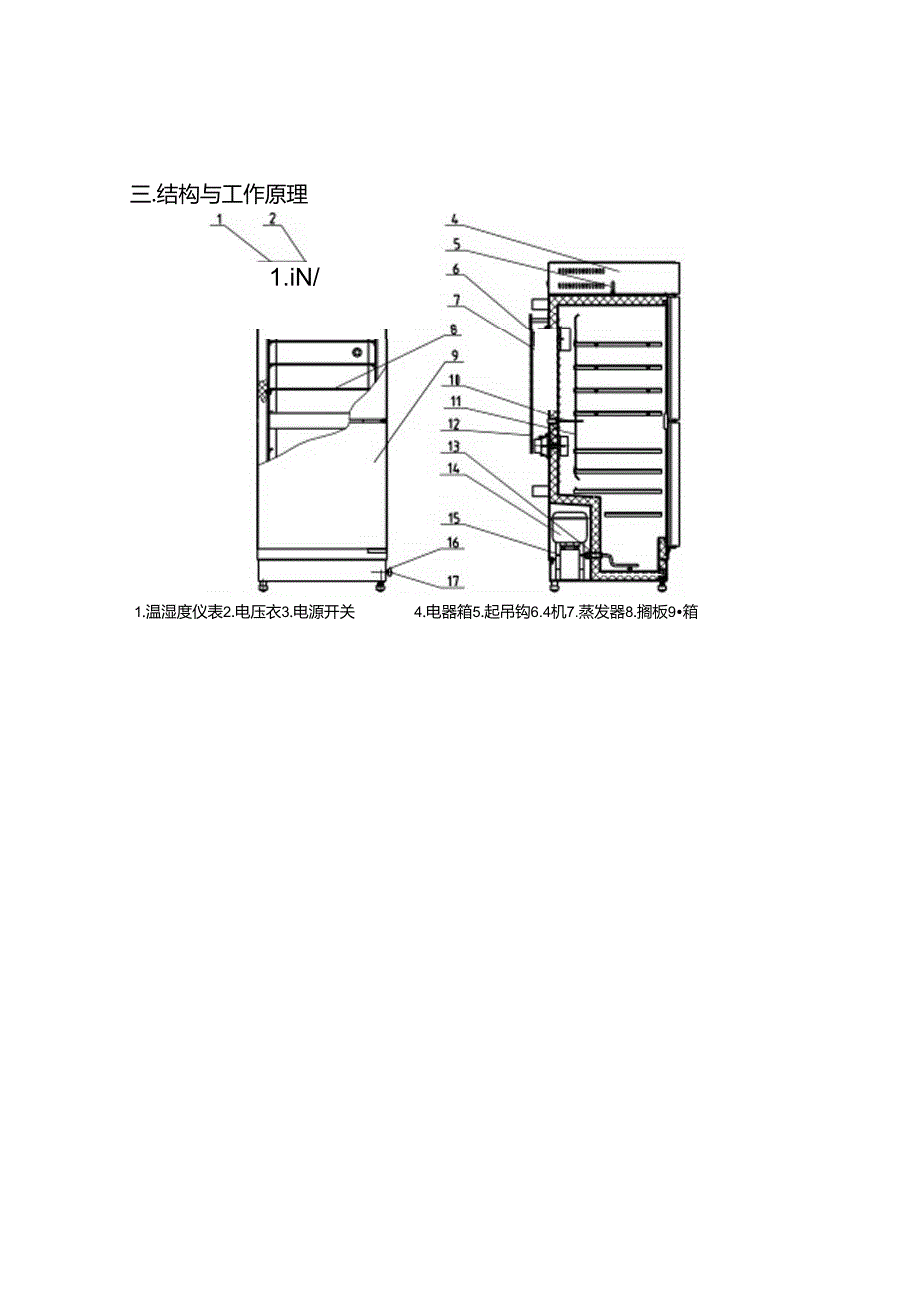

2、性4 .温控方式5 .湿控方式6 .工作室湿度7 .制冷功率8 .加热器功率9 .电源电10 .电源频率11 .外形尺寸(长X宽X离)12 .净型HBY40A0.4m6550130cm)20C可圜1.*C自动自动95%152W400WAC220V22V60H/77X70.5X1.79cm约17OkgHBY-300.3m(655013()cm)20C(可网)c自动自动95%152W400WAC22OV22V60Hz6867172cm约100kB三.结构与工作原理1.iN/1.温湿度仪表2.电压衣3.电源开关4.电器箱5.起吊钩6.4机7.蒸发器8.搁板9箱I1.10.温湿度传感器11.导流板12
3、.冷凝器13.电热管14JK爆机15.加湿器16.放水口17.地脚圜节把手I.养护箱由箱座、箱体及箱顶三部分扭成.外壳采用优质冷轧板,外壳与不锈钢内胆之间用而性能保涉材料填充.箱体外表面采用聚虬脂加电粉沫喷涂.美观大方.1）箱座：箱座底部右前恻设有可调式底牌,以消除安装地面不平整对箱体f斜的影响，箱座的右网设有加热水箱的放水口和水位观察管，当设备就位后可换上放水龙头，放水时打开龙头即可.箱座后下部安装有制冷压缩机.超声波加湿等部件.2）箱体：箱体分养护工作室和外箱。养护工作室中安装有制冷降温系统的蒸发器，在它的IE面内壁设置有海、湿控仪的传感器、超声波等化器出零口。养护工作室的下部水箱即为加热
4、水箱、箱内安奘有电加热管一根.养护工作室内设置有多层活络抽插式试块搁板,试验人员可根据试件规格的大小谓整各搁板间的层鬲尺寸.3箱顶：箱顶是养护箱电气控制部分，电潞面板安装有温、湿控仪、电源、电压、等元器件的面板，打开箱顶盖板可见电气全部分，同时亦可见用于起吊用的小钩.2.工作原理：当箱内显度低于（或高于）温控仪给定的数值时,温i度控制仪便输出加热（或制冷）信号，指令电加热器（或制冷系统）工作，经过一段时间后当箱内温度在温福度控制仪所给定的数值范用内时、电加热器（或制冷系统）即自动停止工作。如果箱内相对湿度低于95%时（出厂时设定在95%）,温湿度控制仪指使超声波加湿器匚作加湿（出雾出大小用户可
5、根据需要转动加湿器调节旋钮时整，详细情况请参阅加湿器使用说明书）,超过指定值后即停止加湿，在养护工作过程中，如果加热水箱内水位低于水位线时，应加水，四.安装与调试1 .养护箱安放应注意地面平整，就位后请先艇松右前徵调节脚的I字把手,让活动脚自动顶出至地面,然后施紫十字把手.养护箱即可保持稳定.2 .拧下放水口方头管堵.将附件内嘴水龙头绕上生料带后换上。（请注意接头处不应漏水）。3 .打开下箱门,向下水箱加水.祝水深至81.0cm为宜.排水时只要打开直喷龙头将加热水箍中的废水直接排出，使用中可观察布恻水位管.及时添加水至足燃求，避免烧坏加热管.4 .加湿器加水：请参回加湿器使用说明书，（加湿器水
6、箱有效容积7.51.,最大雾显连续工作时间为18小时）.养护箱在出厂前其零也选择旋钮和自动恒湿旋钮均己调好，超声波加湿器的工作与柠止,直接由温湿度捽制仪捽制.使用过程中需注意加湿器水箱的水位情况.不得断水.5 .温湿度传感器的检查：打开箱门，取出水禽，加入蒸匐水，再把水禽放回箱内，将湿度传感器的纱布浸入水盒内。操作中注意保持洁净,避免油污，然后榜查温湿度控制仪温度、湿度值的设定.产品出厂时已设定为2（C1C.如无特殊需要.用户无须改动.当用户有特殊要求时，可按照所附温湿度控制仪使用说明书操作或重新设定.五.注意事项I,养护箱就位后需静止24小时后方可开机使用。2 .如果输入工作电压超过AC22
7、OV22V范时时应使用稳压器，3 .每次开机前必须打代加湿能水箱中水位是否到位,如不，工需加至规定水位.4 .养护箱内湿度传感潜上的脱脂棉纱必须定期更换，水盒内的蒸储水的水温不得岛于箱内温%并不得断水，干温传感器不得有枳水，否则将使湿度误显示为99%,5 .旬当养护结束后,操作人员必须将箱内的水及水汽等放清擦干，箱内不要放置任何杂物，以延长仪器的使用寿命.6 .养护箱在搬运过程中需小心轻放，其箱体帧斜度不得超过50.7 .长期不用时，请拔掠电源插头，放如水箱中的水，清洁内箱体及加湿器换货片。六.电气原理图见（图三）温湿度控制仪注：设备外壳接地9JC加湿器181.制冷器152W17R加热管400
8、W16C1C2电容1.uF400V25F1F2小型风机Y1K-8424K1.D1船型开关KCD7-22I1.N带灯13R1.保险丝熔芯6x301012V电压表220V8S1.1-250V11W温湿控制仪WS-041序号代号型号数量七.常见故障及排除方法故障现象可能原因排除方法整机及仪表不工作a）电源未插好b）熔断器烧坏O控制仪接战端螺钉松动检查电源,插好插头更换同规格烯断器柠紧接城端螺钉系统不制冷a）控制仪没有输出制冷信号b）工作电压严田:不稔定。0制冷液134a的流失.（1）相关继电器烧坏C）JK缩机损坏温度设置不当或上限设置偏高安装移压电源加灌制冷液更换同型号维电器更换同型号压缩机系统不加
9、热a）控制仪没有输出加热侑号b）工作电JK严重不稳定.C）电热管损坏温度设置不当或下限设巴偏低安装稳压电源更换同型号电热管系统不喷雾，雾城小a1加湿器电源开关未打开。b）水箱无水，自动忸湖旋钿未打开，水位浮子压豌未压紧.C）喷出的雾有异味.d）水箱盅未盅好或水箱破损漏气.e）站垢，水脏或水箱内水的放时间过长.打开电源开关，调节雾瑙及自动恒湖抗钮缩水箱加好水，场时针旋转怛源旋钮.用紧浮于压盗.清洗水箝,更换箱水.盅好水箱或更换水箱用清洗剂及软刷清洗换能器及水位开大而数遍,再用清水洗清：或更换换能器：换水。湿度一出显示99%.无变化a）湿度传感器水食水品高于箱内温度或无水b）湿度传呼器脱脂棉纱污损
10、C）干温传感器积水II）脱脂棉纱捺扎在干孤传感器上加注与箱内温度相同的蒸谪水更换脱脂棉纱（不可清洗回用）擦干干温传感器调至湿湿传感器上风机不转a）接战端松脱b）电容击穿C）电机损坏柠紧接城端螺钉更换同规格电容更换同规格电机八.随机文件、附件I.直嘴水龙头I只2 .使用说明书3 .产品合格证4 .装箱单附：温湿度控制仪使用说明一、面板示意OOXiVS1 .温度显示窗一一显示温度值；2 .湿度显示窗显示湿度值：3 .加热指示灯一一加热输出时，指示灯亮：SOftmiR6oo*99QS解。,”4 .加湿指示灯一一加湿输出时，指示灯光；5 .制冷指示灯一一制冷输出时，指示灯亮：6 .湿衣设定按过设定速度
11、,同时指示灯亮：7 .湿度上限按雄一一设定湿度上限,指示灯亮：8 .温哎设定按键一一设定温度，同时指示灯亮；9 .移位键设定状态下用于移位：测的状态下点按显示湿球温度；10 .加Gi犍-设定状态下用于加值：测量状态下长按进入设定菜单：11 .减值键议定状态下用于减值；12 .自检系统自检，恢复初始设置；二、常用操作1 .控制讯度设定：按温度设定按键，温度显示窗数值闪烁（类似于光玩闪烁）,湿度显示窗显示CC,用加值、战侪、移位犍调至所备淑度,再按温度设定按犍,保存修改值.返回测破状态.（控制电脑采用模糊控制方法自动两节加热、制冷怆出，将溺度调至设定值。2 .控制湿衣设定：按湿度设定按键，海度显示
12、窗数值闪烁，湿度显示窗显示HH.用加值、犍值、格位键调至所需湿度,再按湿度设定按犍,保存蟋改值,返回测量状态.控制电脑刈出当前的干湿球星度，据其基伯计算当前环境湿度，通过P1.DiHj节加湿输出，将湿度调至设定值。）3 .桎制湿度上限设定：按湿度上限按键，海度显示窗数值闪烁，湿或显示窗显示PH,用加值、减值、移位圾调至所需湿度上限倒旌值.再按湿度上限按U1.保存修改值,返回测显状态.（该馆是一个和而值，是比较于湿度设定伯而吉的，即高于或低于湿度设定值多少度时不加湿。）4 .自检：一般状态卜,按“自检”键，系统自动检查所有输入输出，并恢史初始设P1.CC=20.0:HH=95：PH=2HI=03
13、:t1.=15:t2=2:1.b=14：c1.和c2的值不变.如按“自检”前,先设HH为0,用“自检”，则C1.和c2自动清零，其他参数如上恢复初始设置.三、设定菜单长按加值健，控需电脑进入设定菜单I湿度显示窗显示C1.一一修正干球温段,温度显示窗显示其值；按油度设定键，湿度显示窗显示c2一修正湿球超度,温度显示商显示其（ft：再按淑度设定犍.湿度显示窗显示H1.一湿度上/下限，谓度显示窗显示其值：再按温度设定键.湿度显示窗显示（I一一加湿廷时时间：湿度显示窗U示12一一补偿加湿时间：湿度显示窗H示1.b数字温度系数过度显示窗显示其值：再按器度设定械四、接线图_干1.三J血热加温风扇2风篇1制冷相相中
