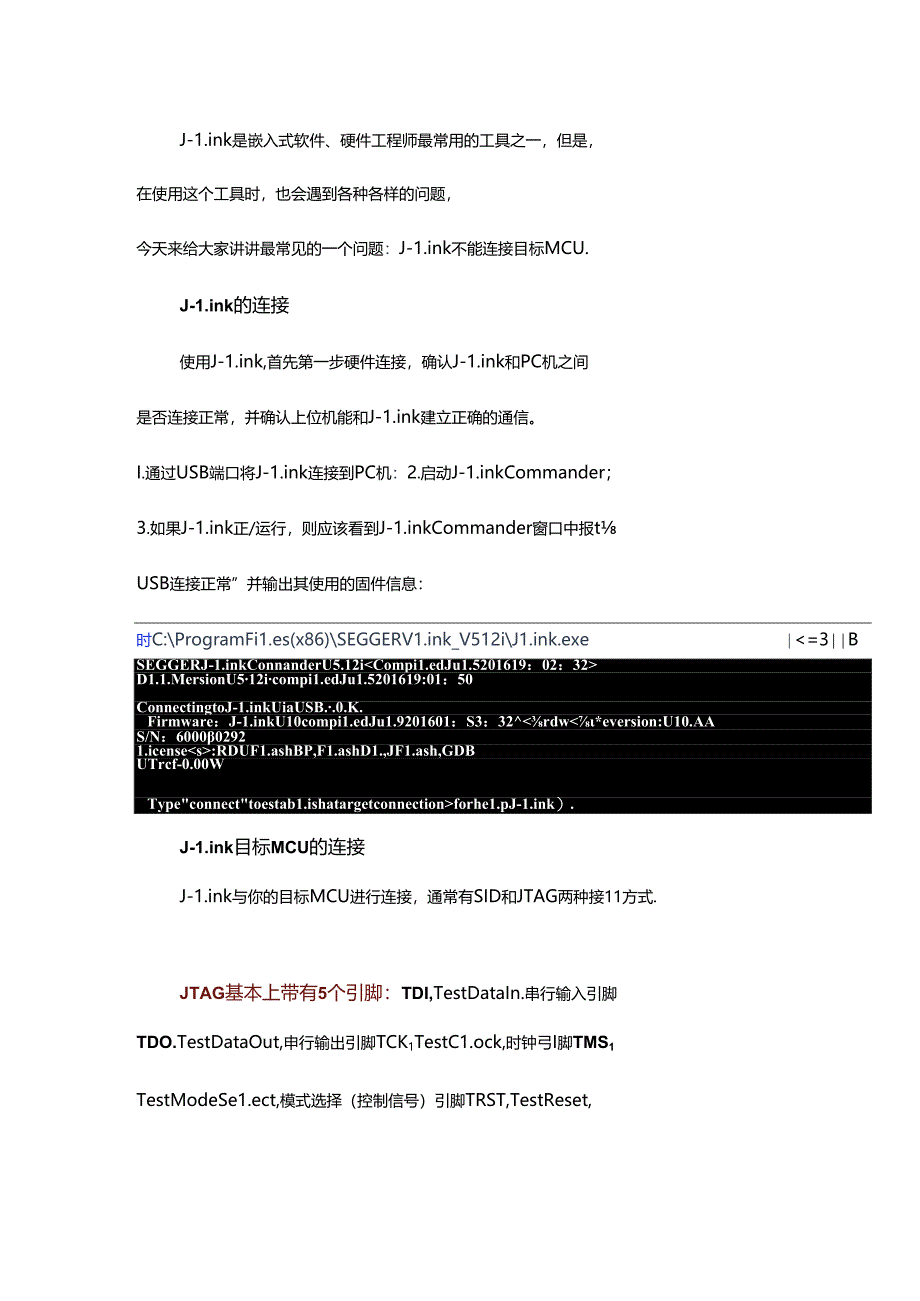

1、J-1.ink是嵌入式软件、硬件工程师最常用的工具之一，但是，在使用这个工具时，也会遇到各种各样的问题，今天来给大家讲讲最常见的一个问题：J-1.ink不能连接目标MCU.J-1.ink的连接使用J-1.ink,首先第一步硬件连接，确认J-1.ink和PC机之间是否连接正常，并确认上位机能和J-1.ink建立正确的通信。I.通过USB端口将J-1.ink连接到PC机：2.启动J-1.inkCommander；3.如果J-1.ink正/运行，则应该看到J-1.inkCommander窗口中报tUSB连接正常”并输出其使用的固件信息：时C:ProgramFi1.es(x86)SEGGERV1.in
2、k_V512iJ1.ink.exe=3BSEGGERJ-1.inkConnanderU5.12iD1.1.MersionU512icompi1.edJu1.5201619:01：50ConnectingtoJ-1.inkUiaUSB.0.K.Firmware：J-1.inkU10compi1.edJu1.9201601：S3：32rdw*eversion:U10.AAS/N：600002921.icense:RDUF1.ashBP,F1.ashD1.,JF1.ash,GDBUTrcf-0.00WTypeconnecttoestab1.ishatargetconnectionforhe1.pJ-

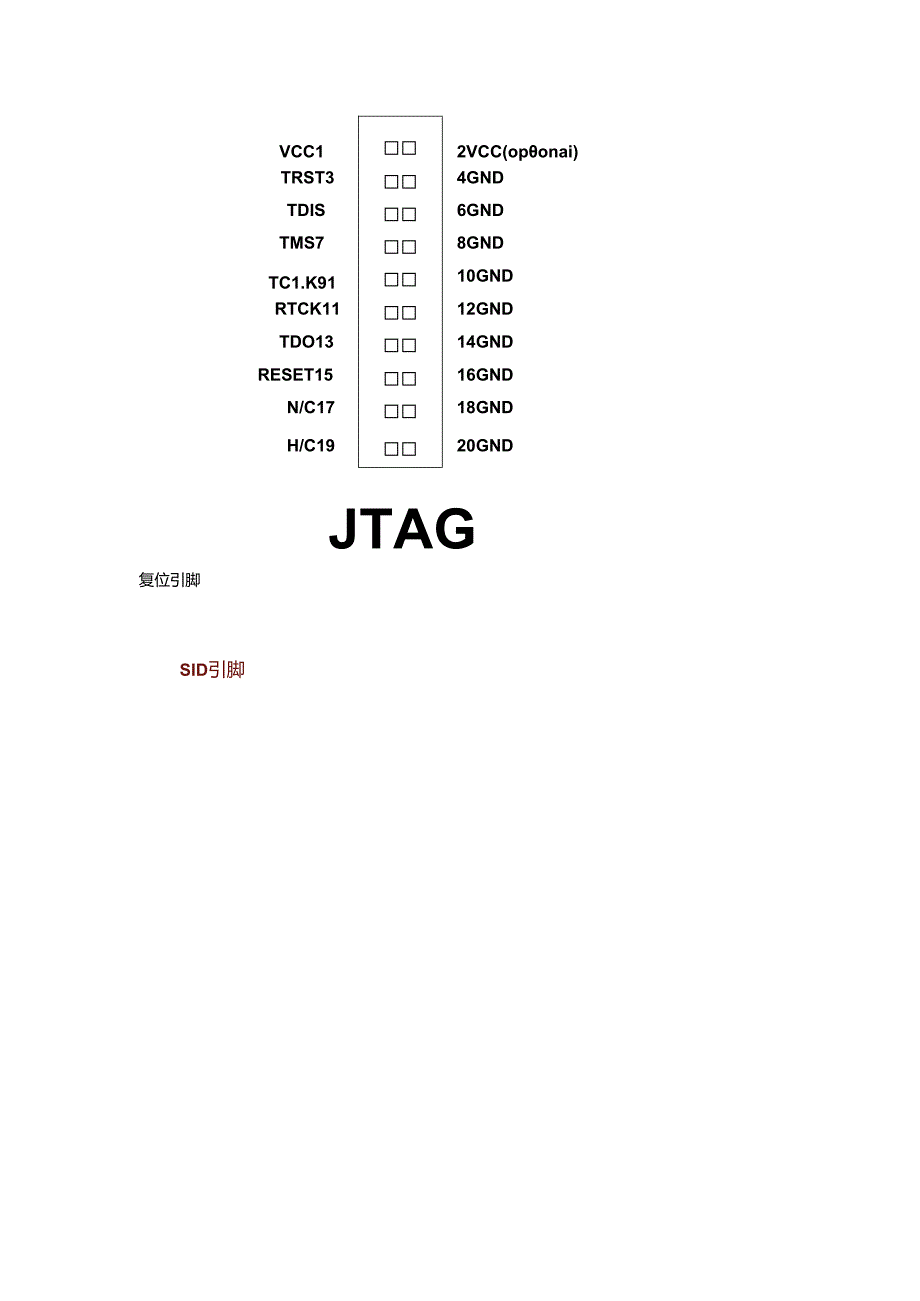

3、1.ink）.J-1.ink目标MCU的连接J-1.ink与你的目标MCU进行连接，通常有SID和JTAG两种接11方式.JTAG基本上带有5个引脚：TDI,TestDataIn.串行输入引脚TDO.TestDataOut,申行输出引脚TCK1TestC1.ock,时钟弓I脚TMS1TestModeSe1.ect,模式选择（控制信号）引脚TRST,TestReset,复位引脚VCC12VCC(oponai)TRST34GNDTDIS6GNDTMS78GNDTC1.K9110GNDRTCK1112GNDTDO1314GNDRESET1516GNDN/C1718GNDH/C1920GNDJTAGS

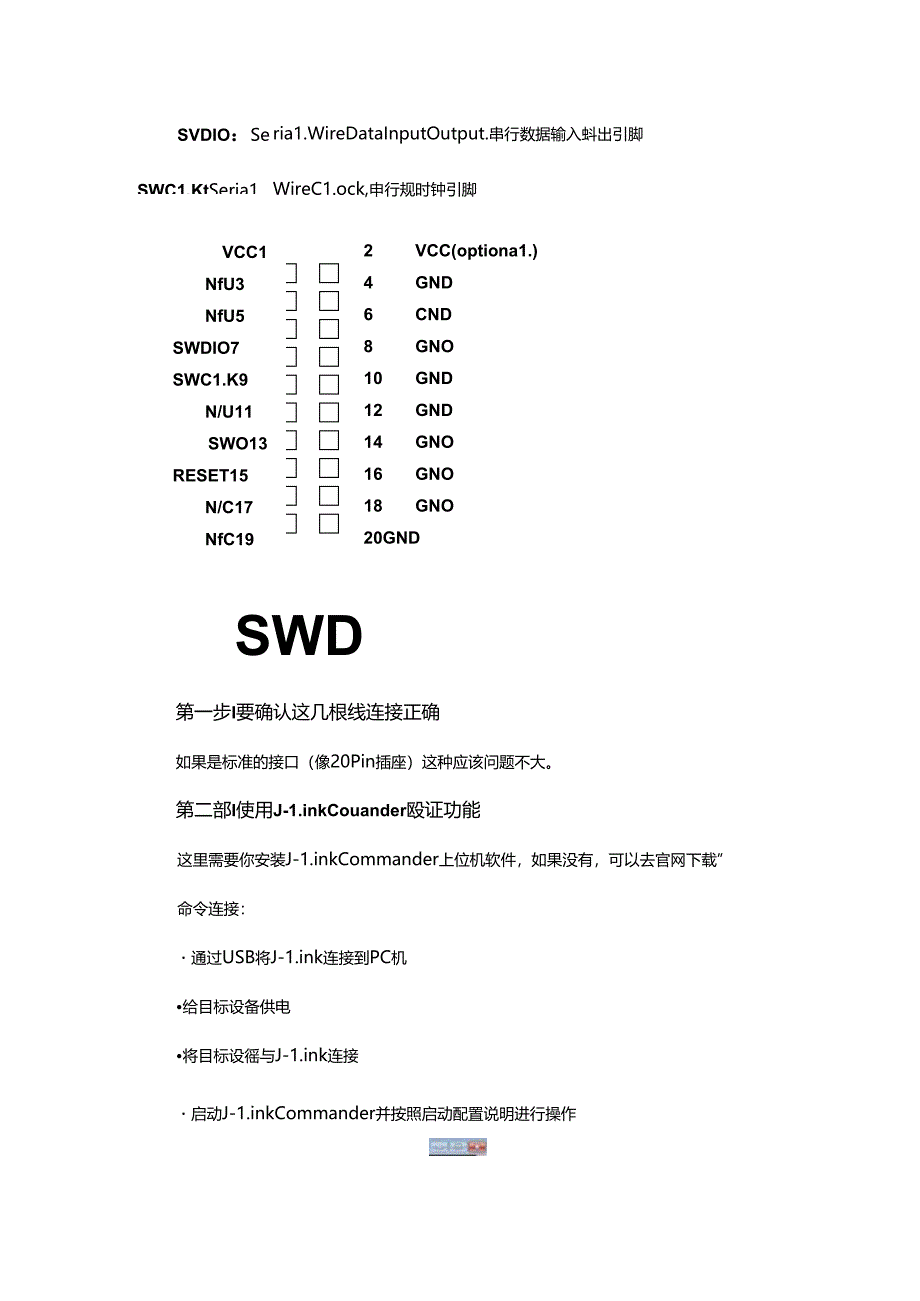

4、ID引脚SVDIO：SeSWC1.KtSeria1.ria1.WireDataInputOutput.串行数据输入蚪出引脚WireC1.ock,申行规时钟引脚VCC1NfU3NfU5SWDIO7SWC1.K9N/U11SWO13RESET15N/C17NfC192 VCC(optiona1.)4 GND6 CND8 GNO10 GND12 GND14 GNO16 GNO18 GNO20GNDSWD第一步I要确认这几根线连接正确如果是标准的接口（像20Pin插座）这种应该问题不大。第二部I使用J-1.inkCouander殴证功能这里需要你安装J-1.inkCommander上位机软件，如果没有
5、，可以去官网下载”命令连接：通过USB将J-1.ink连接到PC机给目标设备供电将目标设徭与J-1.ink连接启动J-1.inkCommander并按照启动配置说明进行操作常见连接失败问题J-1.ink连接失败有很多种情况，这里说几点常见情况。I-VTref的电压是OV问题J-1.ink检测到目标参考电压是0Y。由于J-1.ink使用目标“考电压来创建试信号的电平，因此必须使用参考电压.检查目标硬件的电源,并舱证其电源的供电(打开电源,正确设黄跳跳等)使用万用表测现两试连接器的引脚1(VTref)和引脚4(GND)之间的电压.2 .接口设置问题在某些硬件/设备上，仅某些已连接的调试接口可以使用
