《2020膨胀土技术规范.docx》由会员分享，可在线阅读，更多相关《2020膨胀土技术规范.docx（17页珍藏版）》请在第壹文秘上搜索。

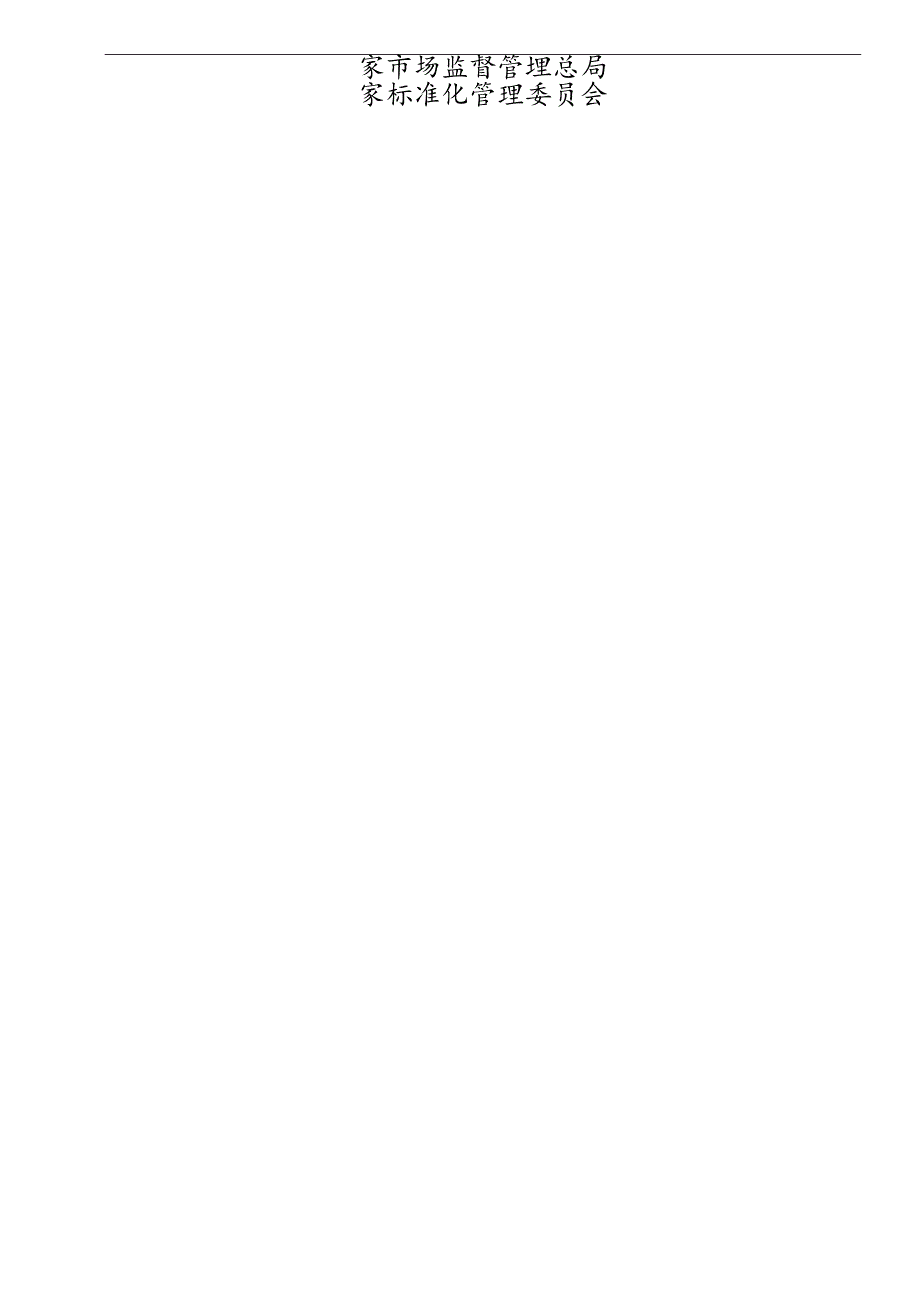

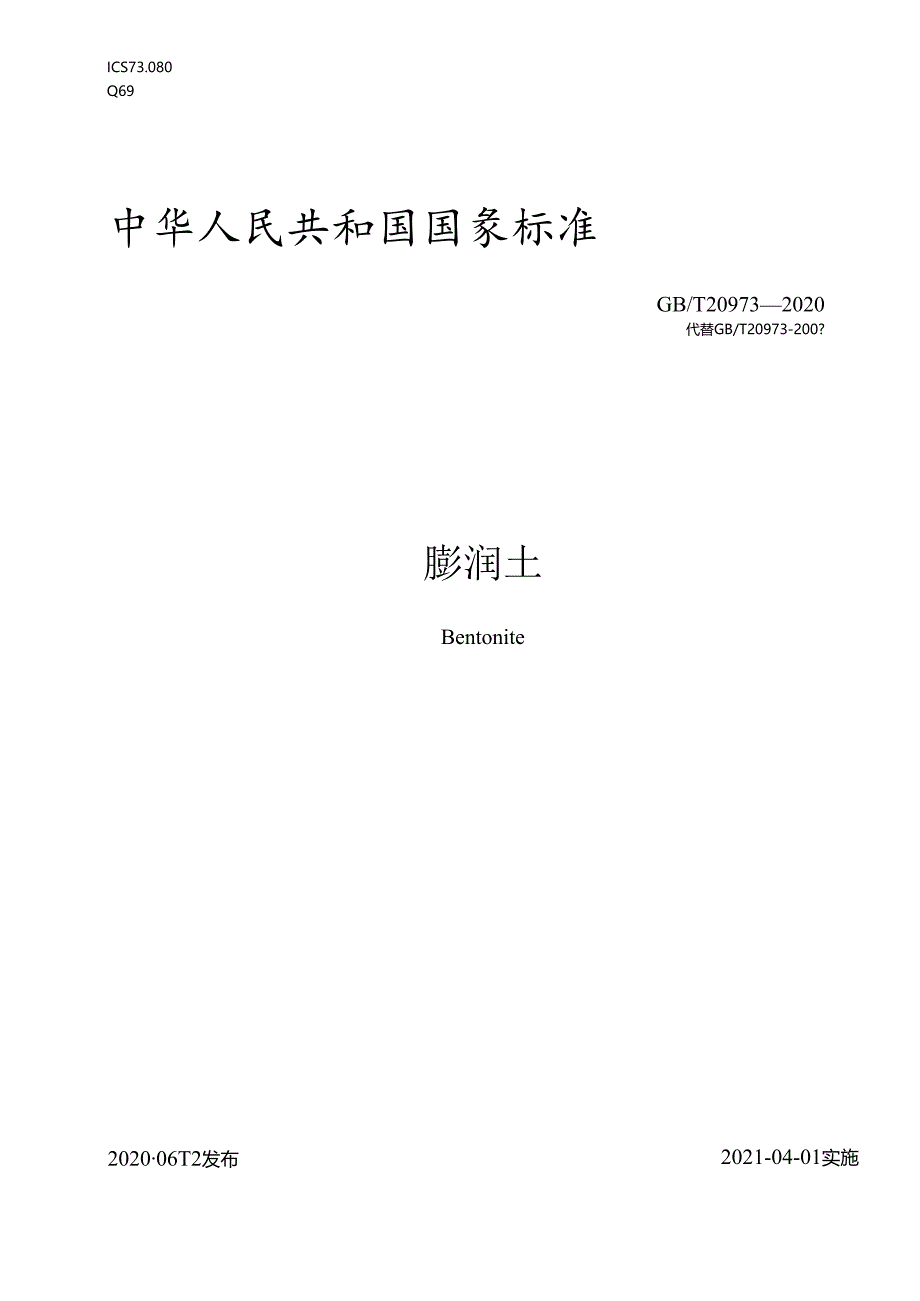

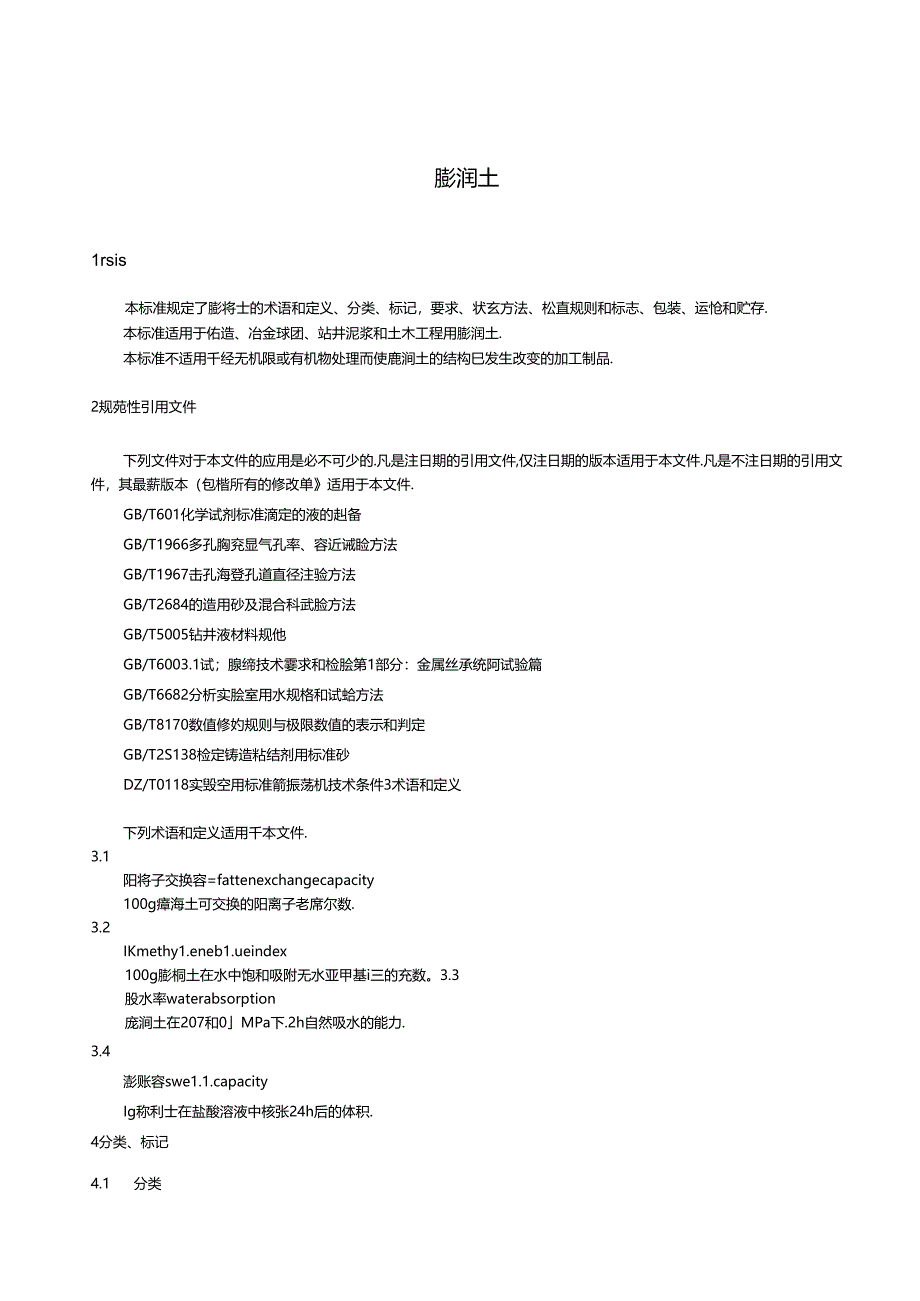

1、ICS73.080Q69中华人民共和国国彖标准GB/T209732020代替GB/T20973-200?膨润土Bentonite202006T2发布2021-04-01实施家市场监督管埋总局家标准化管理委员会膨润土1rsis本标准规定了膨将士的术语和定义、分类、标记，要求、状玄方法、松直规则和标志、包装、运怆和贮存.本标准适用于佑造、冶金球团、站井泥浆和土木工程用膨润土.本标准不适用千经无机限或有机物处理而使鹿涧土的结构巳发生改变的加工制品.2规苑性引用文件下列文件对于本文件的应用是必不可少的.凡是注日期的引用文件,仅注日期的版本适用于本文件.凡是不注日期的引用文件，其最薪版本（包楷所有的修改
2、单适用于本文件.GB/T601化学试剂标准滴定的液的赳备GB/T1966多孔胸兖显气孔率、容近诫睑方法GB/T1967击孔海登孔道直径注验方法GB/T2684的造用砂及混合科武脸方法GB/T5005钻井液材料规他GB/T6003.1试；腺缔技术霎求和检脍第1部分：金属丝承统阿试验篇GB/T6682分析实脍室用水规格和试蛤方法GB/T8170数值修妁规则与极限数值的表示和判定GB/T2S138检定铸造粘结剂用标准砂DZ/T0118实毁空用标准箭振荡机技术条件3术语和定义下列术语和定义适用千本文件.3.1阳将子交换容=fattenexchangecapacity100g瘴海土可交换的阳离子老席尔数
3、.3.2IKmethy1.eneb1.ueindex100g膨桐土在水中饱和吸附无水亚甲基i三的充数。3.3股水率waterabsorption庞涧土在207和0MPa下.2h自然吸水的能力.3.4澎账容swe1.1.capacityIg称利士在盐酸溶液中核张24h后的体积.4分类、标记4.1 分类11膨润土楼属性分类形海土技属性分为纳茗修酒土和居基座楣土.依堀阳两子交换容量和交换性班子含量,技下列计算进行划分.阳高亍交换容量和交模性向于含I1.s1.定方法见附录A.当高猾iM21时,为纳为彩润土，以NaB表示,当靛号船C时为钙基质润土以QB表示.钠基楼脩土分为天然她毛屈溜土和人工纳化即犯土.
4、分别以NNaB和ANWB表示。4.1.2覆海土按用途分类膨润土技用途分为凶类,铸造用膨润土,以F表示I冶金球团用膨润土,以P表示I钻井泥浆用肠褥土，以M表示，土木工程用彬润土，以E表示.1.3产品裁格站弁泥浆用廊涧土分三个品种：站井级膨海土，未处理毋涧士，OCMA级出祠士.土木工程用膨润土分三个品种：低IA胚涧土,中加膨润土.高IA町涧土.42标记4.2.1 铸造和冶金球团用粉涧土的产品悚记俗道和冶金博团用蟀润土的产品标记很属性、用途和标准笫号网序编写.nncI本标准编号用途Mtt示倒1,帏道用人工用化唯狗土，算标记为5上）&66卬120973.示倒，冶金螺团用柝括膨*彳土.其标记为；CBPC
5、BT20973.422拈井泥梁用寓溜士的产品标记钻井泥泵用膨润土的产品标记按品种和标准箱号网序编写示倒：砧弁泥采用亲处理碑口土其斥记力：来处理唯刊大CT20973.85水分6/%9-13住；先遣用徒5WH土*於及强度不作要求.5.2 冶金球团用核涧士的无量懵标应符合表2规定.表2冶金球m用隐泄土的质量指标项目/标伊是也土吸木率/%300160吸或itH100G22影联容/(mtg)?15.05。过而奉CSPm.千寿/%395水分含H/9735.3 钻井泥浆用称涧土质量招标应符合表3规定.表3茴井泥浆用再耨土的质M指标注目拉站弁城出叱上未处埋出叱土OCMA圾上狗上!&度1600rmin)(mPs
6、)演3030助由比/PWmP,力123S60动也比/P(mP力3.0I.SI.S虑失y=0.H0mo1./1.；改络酸伸标准溶液的配置及标定技照GB/T601进行,运算过程中按GB/T81?0修妁至小数点后五位数,最终浓度技GB/T8170修妁至小数点后四位数.6.3.2.8 硫代硫酸衲标准熔液c（N*工O,）=0.100mo1./1.,硫代硫酸油标准溶液的无置及标定依照CB/T601进行，运算过程中技CB/T8170修约至小致点后五位数，最终浓度技GB/T8170修约至小数点后四位数.6.3.2.9 亚甲基蓝溶液：准确称取2.338Og分析纯亚甲基廷浓剂（三水亚甲观蓝，相对分子质量373.9
7、.试剂的保存应一直在干燥笈中密豺迎光储存）,使其充分熔解于费僧水,过电于1OoOm1.标色容量版内,分次用范馆水洗家滤渣,再次用萎卷水程俘至标统.6.3.2.10 蜕甲基蓝溶液的标定：准确吸取更甲基隹状验溶液5（MK）m1.置于容量为300m1.烧杯中，准*加入25.00Hi1.童格联押标准溶液（6.327），放入水浴中加热至75T2V,并在75T21不断携梓，保持30min后，根水冷却.经帧蚯过渡，并用水诜濠,将彼液收集在300m1.锥形瓶中，加（1+8）硫酸溶液2S.00m1.和碘化理2g,幅句,熟后用硫代破醛船标准溶液（6.328）清定,至熔液呈淡黄色时加人淀粉指示液散滴，滴定至j三色消
8、失呈亮绿色为终点.按相同条件用S0.00m1.彩值水做一出空白试亚甲范蓝溶液的质量侬度技式（1）讦算：p-c(Vt-Vj)106.6-S0-式中tP亚甲为SS落液的质量浓度.单位为克也升（g1.）,C一硫代硫限钠冷液的浓度,单位:为摩尔每升（mo1./1.）IV：空白酒定所消耗硫代硫酸船标准溶液的体积，单位为左升（m1.）；V1法定亚甲基SS所消耗硫代硫酸钠标准珞液的体积，单位为痣升（m1.3106.6-1/3亚甲M三S（C1,H,C1N）的摩尔质量，单位为克包摩尔（g/mo1.）；SO吸取亚甲基直熔液的体枳，单位为毫升（m1.）.亚甲范蓝溶液质侬度拔GB/T8170转约至小数点后四位数.6.
9、3.3 试胎步舞6.3.3.1 冰取巳在1053C烘干2h的肠润土流桂0.2g0.001g.置于顼先盛有SOm1.水的2S0m1.锥形烧M中，使其将湿后，在电力携伸器上分散Smin,加入1%焦磷喉衲溶液20m1.,维续馈拌2min3min.然后在电炉上加热至微湃2min,取下冷却至25SI.6.3.3.2 在搅拌下用滴定管滴如亚甲基廷标准陷液.第一次可懂清加约总量三分之二的亚甲基部溶液,搅拌2min使其充分反应，以后每次滴加1m1.2m1.,搅拌30s后用玻璃棒沾取一清鼓液在中速定量汤姬上,视察蓝色斑点同根是否出现淡蓝色盘环.若未出现.则堆续滴加亚甲基蓝帑液.6.3.3.3 当开始出现SS色费
10、坏后，继续挽样2min,再用顼璃棒沾取一滴试液在中速定,汤纸上，视察是否还出现淡蓝色壁坏，若族竟色壁环不再出现，缎绞仔细消加亚甲基SS熔液，如扰拌2min后仍出现横落色费环,表明巳到终点，记录演定体积.6.3.4 计算方法按式42）计算很苗量：MB1.=三誉X】。1OOOw式中：MBI吸蓝量，单位为克越百克（g1008）；V亚甲基亚Jg液的法定量.单位为奉升（m1.），C亚甲范蕊洛液的侬度,单位为摩尔每开（mo1./1.）,m试样质，单位为克（g）.319.85无水亚甲基JS的息尔质量.单位为克也摩尔（gmo1.）100每克质词土吸造量慢算成1。Og膨滴土吸落量的暴数.6.3.5允许家用平行滴定错果的算术平均值为潸定错果.两次平行测定的相对偏差不大于2%.6.4 过筋率（75m,干前）的测定6.4.1 t,gte6.4.1.1 汰除第：箭孔直径为7SJUm.其绵孔和丝网偏芟应符合GBZT6003.1规定.6.4.1.2 羊毛刷：毛长约3cm,刷宽的SCm.6.4.1.3 天平：精度为0.001g.6.4.1.4 振药机：偏心振动式黑荡机.振动次数221吠min,振击次数M7次min.其他应符合DZ/T0118的规定.6.4.2 试验多谷6.4.2.1 铢取在】0SC3C供干2h的次楼约10g
