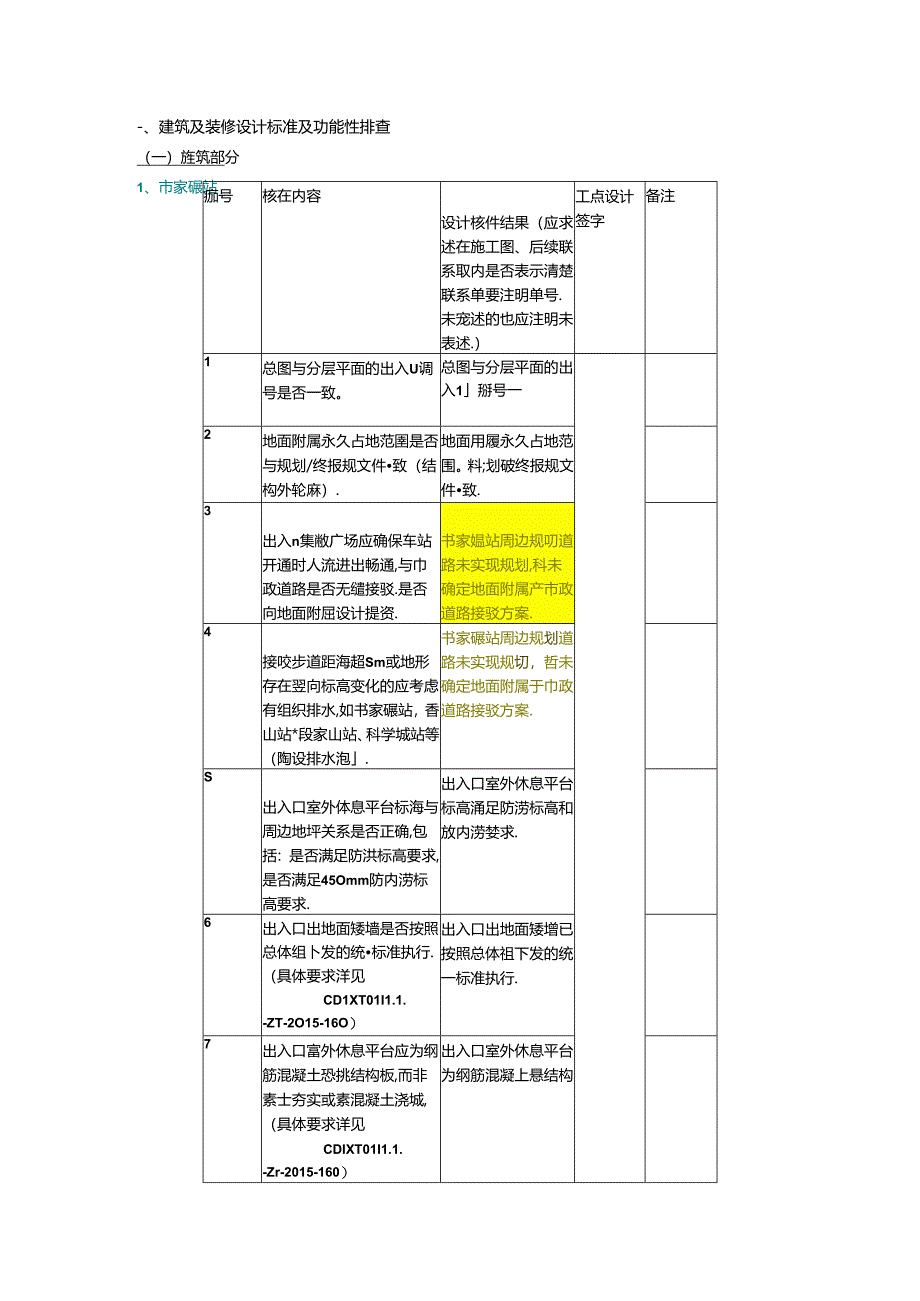

1、-、建筑及装修设计标准及功能性排查（一）旌筑部分1、市家碾站痂号核在内容设计核件结果（应求述在施工图、后续联系取内是否表示清楚.联系单要注明单号.未宠述的也应注明未表述.）工点设计签字备注1总图与分层平面的出入U调号是否一致。总图与分层平面的出入1掰号一2地面附属永久占地范圉是否与规划/终报规文件致（结构外轮麻）.地面用履永久占地范围。料;划破终报规文件致.3出入n集敝广场应确保车站开通时人流进出畅通,与巾政道路是否无缱接驳.是否向地面附屈设计提资.书家媪站周边规叨道路未实现规划,科未确定地面附属产市政道路接驳方案.4接咬步道距海超Sm或地形存在翌向标高变化的应考虑有组织排水,如书家碾站，香山
2、站*段家山站、科学城站等（陶设排水泡.书家碾站周边规划道路未实现规切，哲未确定地面附属于巾政道路接驳方案.S出入口室外体息平台标海与周边地坪关系是否正确,包括：是否满足防洪标高要求,是否满足45Omm防内涝标高要求.出入口室外休息平台标高涌足防涝标高和放内涝婪求.6出入口出地面矮墙是否按照总体组卜发的统标准执行.（具体要求洋见CD1XT01I1.1.-ZT-2O15-16O）出入口出地面矮增已按照总体祖下发的统一标准执行.7出入口富外休息平台应为纲筋混凝土恐挑结构板,而非素士夯实或素混凝土浇城,（具体要求详见CDIXT01I1.1.-Zr-2015-160）出入口室外休息平台为纲筋混凝上悬结构

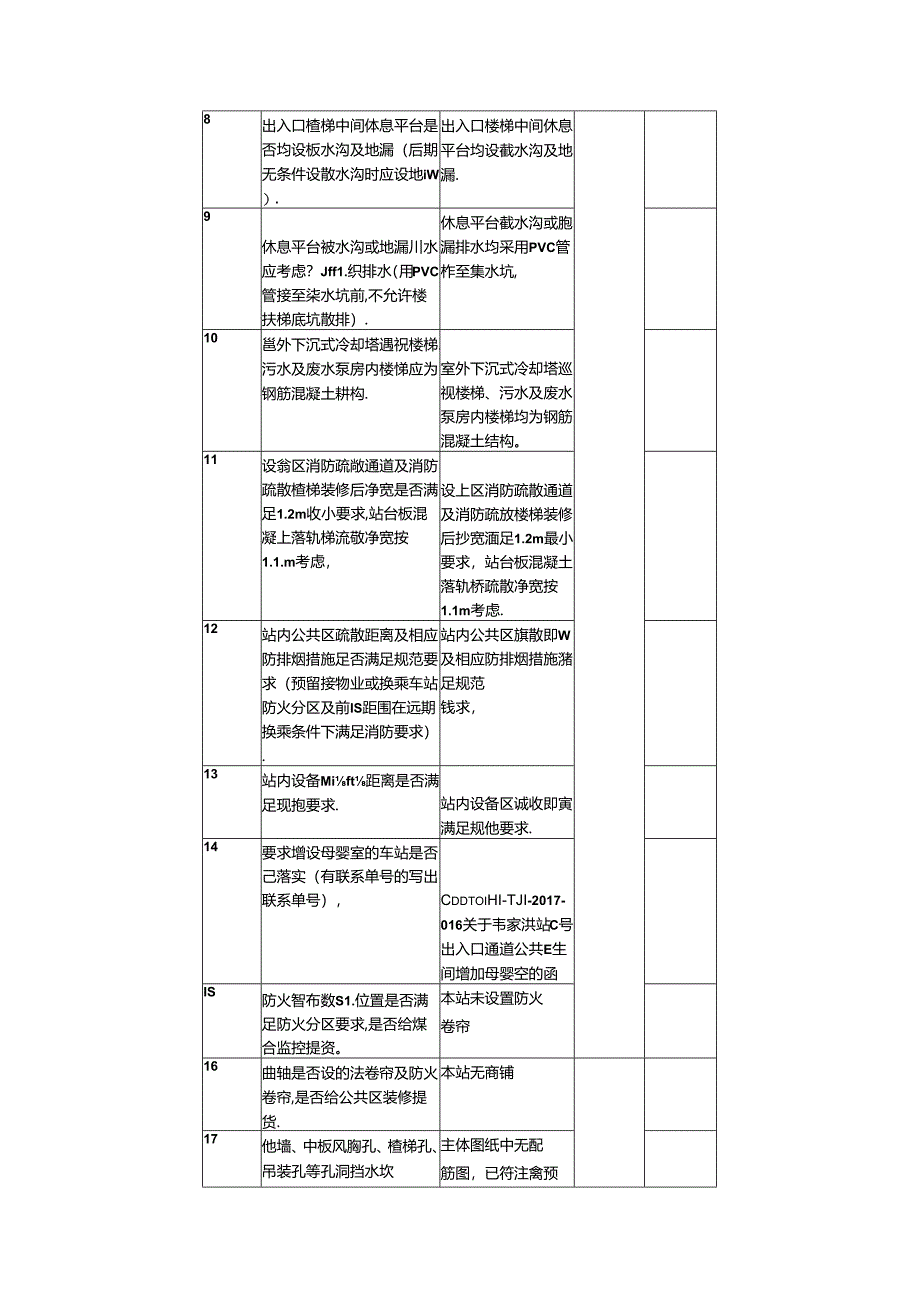

3、8出入口楂梯中间体息平台是否均设板水沟及地漏（后期无条件设散水沟时应设地iW）.出入口楼梯中间休息平台均设截水沟及地漏.9休息平台被水沟或地漏川水应考虑？Jff1.织排水（用PVC管接至柒水坑前,不允许楼扶梯底坑散排）.休息平台截水沟或胞漏排水均采用PVC管柞至集水坑,10邕外下沉式冷却塔遇祝楼梯、污水及废水泵房内楼悌应为钢筋混凝土耕构.室外下沉式冷却塔巡视楼梯、污水及废水泵房内楼梯均为钢筋混凝土结构。11设翁区消防疏敞通道及消防疏散楂梯装修后净宽是否满足1.2m收小要求,站台板混凝上落轨梯流敬净宽按1.1.m考虑，设上区消防疏散通道及消防疏放楼梯装修后抄宽湎足1.2m最小要求，站台板混凝土落
4、轨桥疏散净宽按1.1m考虑.12站内公共区疏散距离及相应防排烟措施足否满足规范要求（预留接物业或换乘车站防火分区及前IS距围在远期换乘条件下满足消防要求）.站内公共区旗散即W及相应防排烟措施潴足规范钱求，13站内设备Mift距离是否满足现抱要求.站内设备区诚收即寅满足规他要求.14要求增设母婴室的车站是否己落实（有联系单号的写出联系单号），CddtoiHI-TJI-2017-016关于韦家洪站C号出入口通道公共E生间增加母婴空的函IS防火智布数S1.位置是否满足防火分区要求,是否给煤合监控提资。本站未设置防火卷帘16曲轴是否设的法卷帘及防火卷帘,是否给公共区装修提货.本站无商铺17他墙、中板风

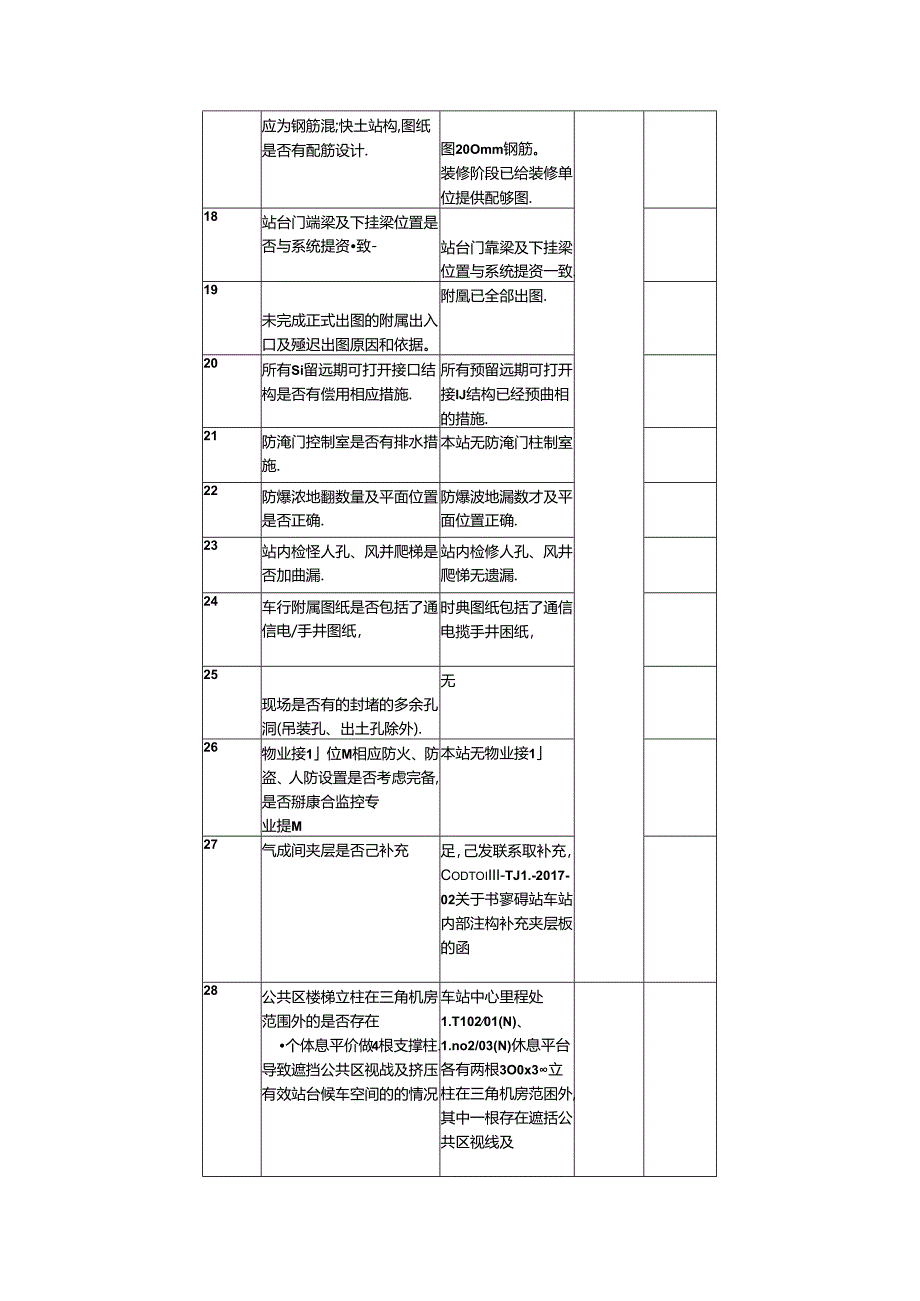

5、胸孔、楂梯孔、吊装孔等孔洞挡水坎主体图纸中无配筋图，已符注禽预应为钢筋混;快土站构,图纸是否有配筋设计.图20Omm钢筋。装修阶段已给装修单位提供配够图.18站台门端梁及下挂梁位置是否与系统提资致-站台门靠梁及下挂梁位置与系统提资一致.19未完成正式出图的附属出入口及殛迟出图原因和依据。附凰已全郃出图.20所有Si留远期可打开接口结构是否有偿用相应措施.所有预留远期可打开接IJ结构已经预曲相的措施.21防淹门控制室是否有排水措施.本站无防淹门柱制室22防爆浓地翻数量及平面位置是否正确.防爆波地漏数才及平面位置正确.23站内检怪人孔、风并爬梯是否加曲漏.站内检修人孔、风井爬悌无遗漏.24车行附属
6、图纸是否包括了通信电/手井图纸，时典图纸包括了通信电揽手井困纸，25现场是否有的封堵的多余孔洞(吊装孔、出土孔除外).无26物业接1位M相应防火、防盗、人防设置是否考虑完备,是否掰康合监控专业提M本站无物业接127气成间夹层是否己补充足，己发联系取补充，CodtoiIII-TJ1.-2017-02关于书寥碍站车站内部注构补充夹层板的函28公共区楼梯立柱在三角机房范围外的是否存在个体息平价做4根支撑柱.导致遮挡公共区视战及挤压有效站台候车空间的的情况，车站中心里程处1.T10201(N)、1.no2/03(N)休息平台各有两根3O0x3立柱在三角机房范困外,其中一根存在遮括公共区视线及挤压有效站
7、台候车空间的情况29设备区楼梯立柱是否影碗走道通行或安全门开启.设备区楼梯立柱不影响走道通行或安全门开启.30轨行区中隔墙姓路中心级之间是否为例访混凝士绪构.轨行区中隔墙为铜舫混凝土结构.31傀墙排水沟排水方向若军沿车站纵坡射水,则是否有标注排水坡度，侧墙悻水沟排水方向若非沿车站饿坡排水，己标注排水坡度.32站台板下排水是否在图纸上落实要求土建单位在站台板实施前落实.（建筑及豺构专业图纸均须做交代站台板下博水己在图纸上注明耍求土建单位在站台板实施前落实.33带配我车站设备区邻轨行区走道超长的,是否在行效站台端部近端设M落轨钢梯.本站不存在超长走道34联络通道开门是否侵入疏敬平台范画.无35是否
8、存在出入口风亭人防门预埋管数业及尺寸不对，的要整改的问题。（对于人防门根预埋管的整改1：点不得直接发取要求施工维位整改,整政方案首先应发人防设计院及人防审查机构审查确认.）无编号核表内容设计核衣结果（应我述在施工图、后续联系单内是否我示清楚,联系单要注明单号，未表述的也应注明未表述.I点设计签字的注1总图与分层平面的出入口编号是否一致.是2地面附属永久占地范国是否与规划呆绻报嫌文件一致（结构外轮廓）.冷却塔位置俄调，后期报短划调整.与科学城站出入口一并更新3出入11境般广场应确保车站开通时人流进出情独,与巾政遒路是否撷接驳.是有向地面附相设计提货.是4接收步道距源超Sm或地形存在整向标高变化的
9、应考虑有的织排水,如书家塌站、香山站、段家山站、科学城站等（应设川水沟）.是S出入口室外休息平台标岛与周边地坪关系是否正确，包括：是否满足防演标高鬟求,是否褥足45Omm防内涝标高要求.6出入口出地面矮墙是否按照总体组卜发的统标准执行（具体要求详见CDIXT01I1.1.-Zr-2015-160）7出入口室外休总平台应为纲筋混凝土悬挑结构板,而非素上夯实或素混凝土浇筑,（具体要求洋见CDIXT01II1.-ZT-2O15-16O）是8出入口楼梯中间休息平台是否均设被水沟及地漏（后期无条件设截水沟时应设地训.已补充联系单.CDDTO1.111-TJ2-2016-082关F出入口增设截水沟后对楼梯
10、结构进行IBi整的函9休息平台板水沟或地龊排水欣考虑有组织排水（用PVC管接至集水坑前,不允许楼扶梯底坑散排）.来考虑,后期联系圆补充.需尽快落实10空外下沉式冷却塔遥视楼梯,污水及废水泵房内楼梯应为钢筋混凝土结构.地面冷却塔,楼梯为钢筋混；M土11设备区消防ti通道及消防疏散楼梯装停后停宽是否满足1.2m最小要求站台板混凝土落轨梯或散净宽按1.1m考虑.是12站内公共区流Ift距离及相应防排烟措施足否满足规范要求（预身接物业或换乘车站防火分区及疏散距离在远期换乘条件下满足消防要求.是13站内设备区旗散距离是否满足现抱要求.满足要求14要求增设母婴室的车站是否已落实（有联系单号的写出联系单号）
11、.是.本站不设母宴室15防火卷帘数M、住置是否满足防火分区要求，是否给琮合监控提俺.本站无防火卷甯,后期换乘通道实Sfe时，换乘通道增设防火卷帘16而W1.是否设防盗卷帘及防火卷帘,是否给公共区装修提资.本站无商铺171期揣、中板风阀孔.搂梯孔、吊装孔等孔洞挡水坎应为钢笳混凝土结构,图纸是否有配笳设计.是18站台门端处及下挂梁位置是否与系铳提资一致.是19乐完成正式出图的附属出入口及延迟出图原因和依据.无延迟20所有货留远期可打开接口结构是否彳J预困相应措虬有21防淹门控制室是否有排水措施,无防淹门控制空22防中波地漏数累及平面位也是否正确，是23站内检修人孔风井爬梯是否有遗训，无遗漏24东行
12、附属图纸是否包括了通信电境手并图纸.是25现场是否有话封堵的?余孔洞（吊装孔、出土孔除外）.无26物业接口位置相应防火、防盗、人防设置是否考虑完备,是否给琼台监控专业提资。无物业接口27气Si间夹层是否（2补充己补充，CODTO1.III-TJ2-2017-00728公共区楼梯立柱在三角机房检用外的是否存在一个休息平台做4根支撞柱，导致遮挡公扶区现线及挤压有效站台候车空间的的情况.不存在29设备区楼梯立柱是否影府走道通行或安全门开启.不影响30轨行区中隔墙（线路中心我之间）是否为钢筋混凝土结构，是31他增排水沟排水方向若等沿车站圾坡排水,则是否有标注推水坡度沿纵坡方向,己标注排水坡度32站台板
13、下排水是否在国纸上落实要求土建单位在站台板实施In落实.（建筑及结构专业黑纸均须做交代建筑结构图纸均已交代33带配线车站设备区邻轨行区走道超长的,是否在有效站台端部近鼐设M落轨钢梯.未设置ffi与运西核实是否可不设.34联络谣道开门是否侵入隽救平台范园.否35是否存在出入口风亭人防门预埋管数凝及尺寸不对，需要整改的问题，已在施I：前.发联系单给施工总位，调祭预埋管设，（对于人防门框预埋埋的整改工点不得直接发”要求施I.单位整改,整改方案首先应发人防设计院及人防审查机构审查确认。）编号核杳内容设计核直结果（应表述在施工图、后续联系单内是否表示清楚,联系单要注明取号，木衣述的也应注明未龙述.）工点设计签字备注1总图与分层平面的出入口橱号是否一致。是2地面的属永久占地范国是否与规划最终报短文件一致（结构外轮班）。是3出入口集散广场应确保车站开通时人流进出畅通,与市政道路是否无缝接是否向地面的属设计提资.足4按股步道距出超5m或地形存在竖向标高变化的应考虑有窃枳排水,如韦家碾站、杏山站、段家山站、科学城站等（应设排水沟.无此何题5出入U室外休息平台标而。冏边
