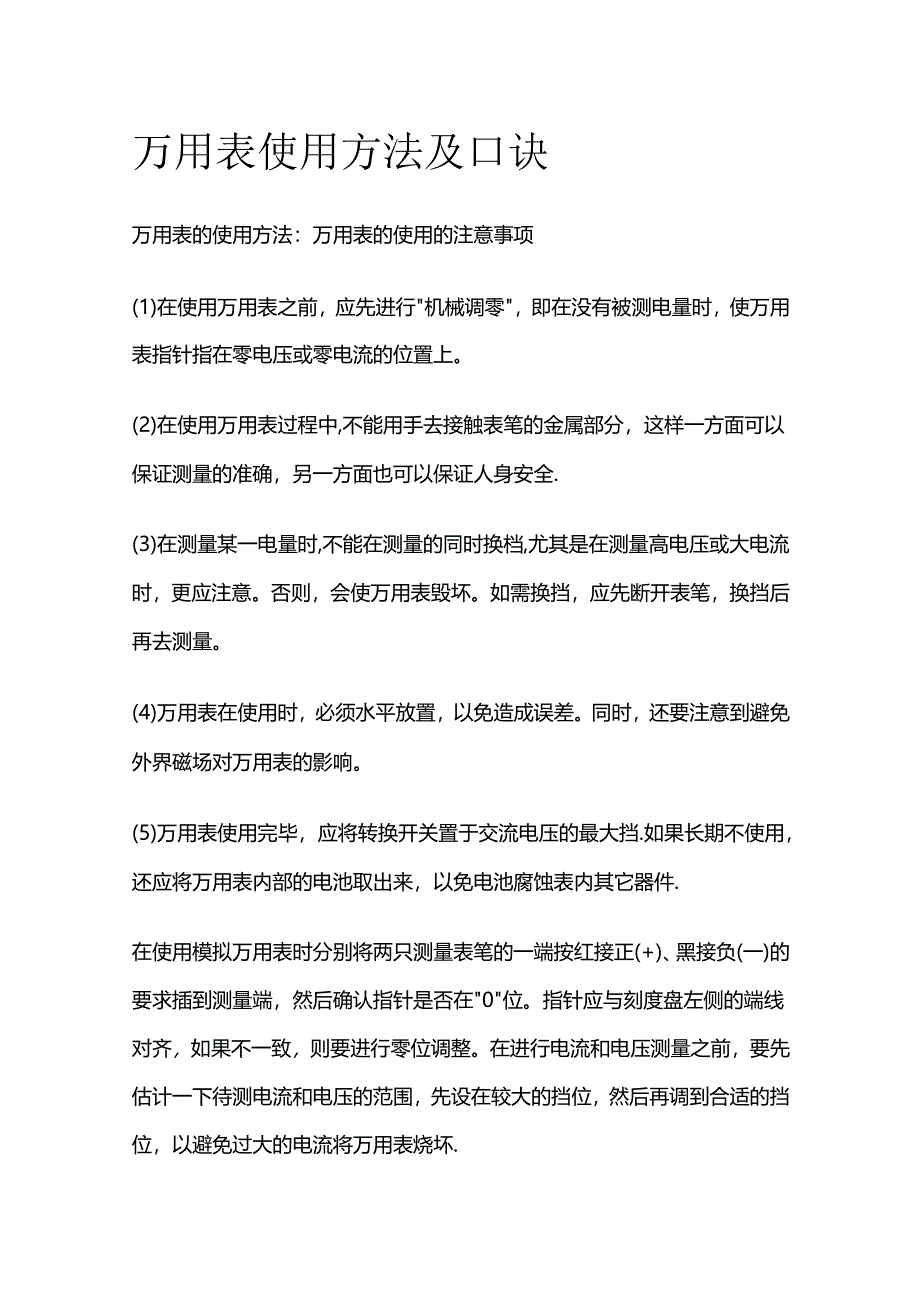

1、万用表使用方法及口诀万用表的使用方法：万用表的使用的注意事项(1)在使用万用表之前，应先进行机械调零，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。(2)在使用万用表过程中,不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全.(3)在测量某一电量时,不能在测量的同时换档,尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。(4)万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。(5)万用表使用完毕，应将转换开关置于交流电压的最大挡.如果长期不使用，还应将万用

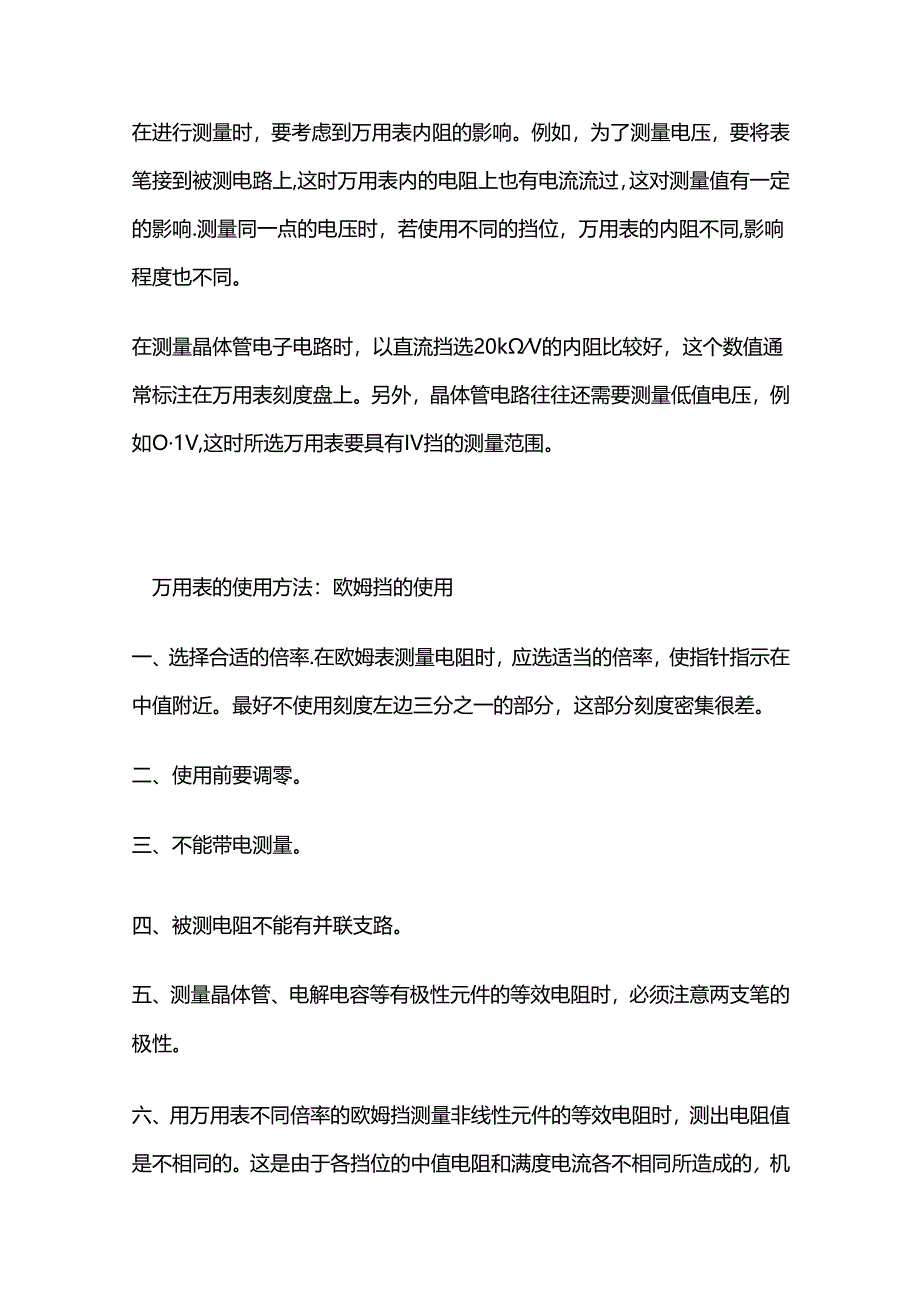

2、表内部的电池取出来，以免电池腐蚀表内其它器件.在使用模拟万用表时分别将两只测量表笔的一端按红接正(+)、黑接负(一)的要求插到测量端，然后确认指针是否在0位。指针应与刻度盘左侧的端线对齐，如果不一致，则要进行零位调整。在进行电流和电压测量之前，要先估计一下待测电流和电压的范围，先设在较大的挡位，然后再调到合适的挡位，以避免过大的电流将万用表烧坏.在进行测量时，要考虑到万用表内阻的影响。例如，为了测量电压，要将表笔接到被测电路上,这时万用表内的电阻上也有电流流过，这对测量值有一定的影响.测量同一点的电压时，若使用不同的挡位，万用表的内阻不同,影响程度也不同。在测量晶体管电子电路时，以直流挡选20
3、kV的内阻比较好，这个数值通常标注在万用表刻度盘上。另外，晶体管电路往往还需要测量低值电压，例如O1V,这时所选万用表要具有IV挡的测量范围。万用表的使用方法：欧姆挡的使用一、选择合适的倍率.在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。二、使用前要调零。三、不能带电测量。四、被测电阻不能有并联支路。五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的

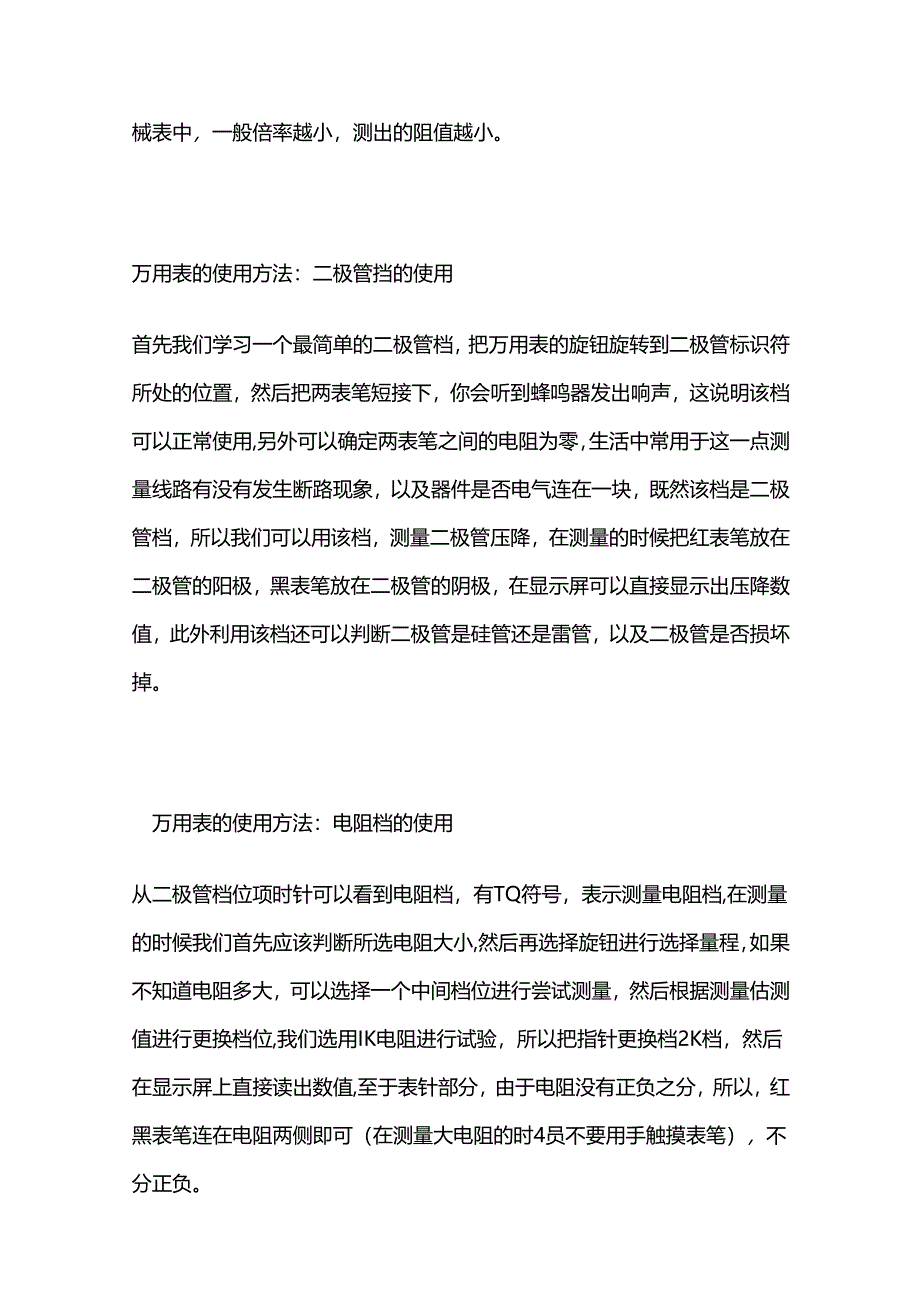

4、阻值越小。万用表的使用方法：二极管挡的使用首先我们学习一个最简单的二极管档，把万用表的旋钮旋转到二极管标识符所处的位置，然后把两表笔短接下，你会听到蜂鸣器发出响声，这说明该档可以正常使用,另外可以确定两表笔之间的电阻为零，生活中常用于这一点测量线路有没有发生断路现象，以及器件是否电气连在一块，既然该档是二极管档，所以我们可以用该档，测量二极管压降，在测量的时候把红表笔放在二极管的阳极，黑表笔放在二极管的阴极，在显示屏可以直接显示出压降数值，此外利用该档还可以判断二极管是硅管还是雷管，以及二极管是否损坏掉。万用表的使用方法：电阻档的使用从二极管档位项时针可以看到电阻档，有TQ符号，表示测量电阻档
5、,在测量的时候我们首先应该判断所选电阻大小,然后再选择旋钮进行选择量程，如果不知道电阻多大，可以选择一个中间档位进行尝试测量，然后根据测量估测值进行更换档位,我们选用IK电阻进行试验，所以把指针更换档2K档，然后在显示屏上直接读出数值,至于表针部分，由于电阻没有正负之分，所以，红黑表笔连在电阻两侧即可（在测量大电阻的时4员不要用手触摸表笔），不分正负。万用表的使用方法：三极管档的使用在顺时针旋转旋钮到达了hFE档位，这一个档位是测量三极管放大参数档位，一般有两种插孔，一种是NPN另一种为PNP,在测量之前我们一定要分清楚到底是NPN型三极管还是PNP型三极管，我们这里使用的是NPN型，由于三极
6、管有三个引脚，每个引脚的功能也都不一样，所以我们分清引脚之后，按照管脚名称正确的插入到测量插孔，在显示屏上可以直接读出三极管的放大倍数。万用表的使用方法：电压档的使用再次旋转测量旋钮，下一个档位就是电压档，在这个万用表中交流档和直流档都是这个量程，所以在测量之前我们首先应该判断我们测量电压是交流还是直流，确定之后如果选择类型不是要测类型，可以按下交流直流更换档位（即该万用表DC/AC转化档位，有的万用表直流和交流是分开的，这种没有更换档位按钮），另外选择合适量程，如果在测量之前不知道所要测量电压是多少，这时候一定要选择量程最大的档位,我们常见的交流就是家庭所使用的交流电，电压为220v,典型的
7、直流电就以我们电脑USB插口输出电压为例，为直流5v.万用表的使用方法：频率计档的使用再顺时针旋转，接下来就是测量频率，表盘上是IOMHz表示最大测量频率值为IOKHz,在测量的时候把该表笔接在频率计的两端，在显示屏上可以直接读出测量数值，在表笔要正确连接红表笔要连在信号源正极端，负极连在信号源负极端.万用表的使用方法：电容档的使用有时候我们还会用万用表测量下电容，第一步先确定电容大小选择万用表量程，选择之后，把表笔放在电容两端，不用分正负极，若是极性电容也可直接测量,不用区分正负极，在显示屏上可以直接读出此时电容大小，此外需要注意下，在测量电容的时候需要把红表笔插在标注mA这个插孔上，只有在
8、这个插孔上才能测量出结果。万用表的使用方法：万用表测直流时的技巧一、进行机械调零。二、选择合适的量程档位.三、使用万用表电流挡测量电流时，应将万用表串联在被子测电路中，因为只有串连接才能使流过电流表的电流与被测支路电流相同.测量时,应断开被测支路，将万用表红、黑表笔串接在被断开的两点之间.特别应注意电流表不能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁.四、注意被测电量极性.五、正确使用刻度和读数.六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内，量程开关可以置于直流电流挡的任意量程上。七、如果被子测的直流电流大于2.5A,则可将2.5A挡扩展为5A挡.方法很
9、简单，使用者可以在2.5A插孑闲黑表笔插孔之间接入一支0.24欧姆的电阻，这样该挡位就变成了5A电流挡了.接入的0.24A电阻应选取用2W以上的线绕电阻,如果功率太小会使之烧毁。目前的万用表分为指针式和数字式，它们各有方便之处，很难说谁好谁坏，最好是能够备有指铜口数字式的各一个.业余电子制作有一个指针式的MF30型万用表也就可以了，这可是一种经典型号。还有元老级的MF500型万用表廉价的MF50万用表1.股都可以在电讯商店买到.万用表的三个基本功能是测量电阻、电压、电流，所以老前辈们叫它三用表。现在的万用表添加了好多新功能，尤其是数字式万用表，如测量电容值，三极管放大倍数，二极管压降等，更有一
10、种会说话的数字万用表，能把测量结果用语言播报出来。（其实不是很难，Bitbaby曾有一度很想用单片机和语音电路做一个：-）数字式万用表也有许多经典型号,如DT830CQT830CQT890D等，后面的后缀表示功能上的区别，其中DT830C已经买到了三十多元一个，够便宜的。Bitbaby在学校里装过一个MF50的万用表，电路原理并不复杂，只是那么多的元件没有印刷板来固定，而是直接焊在接线板上，自己装对初学者来说还是麻烦了点。万用表最大的特点是有一个量程转换开关，各中功能就是靠这个开关来切换的。基本上，用A-来表示测直流电流，一般毫安档和安培档各又分几档。V-表示测直流电压，高级点的万用表有亳伏档
11、，电压档也分几档。V是用来测交流电压的。A测交流电流。C欧姆档测电阻，对于指针式万用表，每换一次电阻档还要做一次调零。调零就是把万用表的红表笔和黑表笔搭在一起，然后转动调零钮，使指针指向零的位置。hFE是测量三极管的电流放大系数的，只要把三极管的三个管脚插入万用表面板上7寸应的孔中,就能测出hFE值。注意PNP.NPN是不同的.以下以MF30型万用表为例，说明万用表的读数。第一条刻度线是电阻值指示，最左端是无穷大，右端为零，当中刻度不均匀.电阻档有R&TImes;1.R&TImes;10,R&TImes;100,R&TImes;1.K、R10K各档，分别说明刻度的指示再要乘上的倍数，才得到实际
12、的电阻值（单位为欧姆）。例如用RX100档测一电阻，指针指示为10,那么它的电阻值为10100=1000,即1K,第二条刻度线是500V档和50OmA档共用，需要注意的是电压档、电流档的指示原理不同于电阻档，例如5V档表示该档只能测量5V以下的电压，500mA档只能测量500mA以下的电流，若是超过量程，就会损坏万用表。注意事项：万用表使用时应该水平着放.红表笔插在+孔内，黑表笔插入-孔内。测试电流就用电流档，而不能误用电压档、电阻挡，其他同理，否则轻则烧万用表内的保险丝，重则损坏表头。事先不知道量程,就选用最大量程尝试着测量，然后断开测量电路再换档，切不可在线的情况下转换量程.有表针迅速偏转
13、到底的情况，应该立即断开电路，进行检查。最后还有一个规矩，就是约定用完后的万用表要把量程开关拨到交流电压最高档，以防别人不慎测量220V市电电压而损坏。记住这个老前辈们留下的优良传统呦！万用表是用来测量交直流电压、电阻、直流电流等的仪表。是电工和无线电制作的必备工具.初看起来万用表很复杂，实际上它是由电流表（俗称表头）、刻度盘、量程选择开关、表笔等组成,如图1所示。使用时如果把量程选择开关指向直流电流范围时，电流表M并按一些分流电阻来实现扩大量程之目的（Rg为表头电阻），使它成为一个具有几个大/J亦同量程的电流表,测量结果要看刻度盘上直流电流刻度来读数。通常刻度盘上第二行为电流刻度，如图2所示
14、。同样，如果量程选择开关指向直流电压范围时，表头串接另外一些电阻（如R2、R3,用串联电阻分压的原理，使它成为一个多程量的电压表见图3读数要看刻度盘上直流电压刻度.大多数的万用表电压和电流合用一刻度。如果在测量直流电压的电路中接入一个整流器，便可测交流电压了。测电阻的原理与测直流电压相仿，只是测试时还须加一组电池.选择开关指向电阻范围时，刻度盘上找第一行电阻专用刻度读数即可。万用表的型号很多，但其基本使用方法是相同的。万用表的使用方：现以MF30型万用表为例，介绍它的使用方法。使用前的准备第一,使用万用表之前,必须熟悉量程选择开关的作用.明确要测什么？怎样去测？然后将量程选择开关拨在需要测试档
15、的位置。切不可弄错档位。例如：测量电压时误将选择开关拨在电流或电阻档时，容易把表头烧坏。第二，使用前观察一下表针是否指在零位。如果不指零位，可用螺丝刀调节表头上机械调零螺丝,使表针回零（一般不必每次都调）红表笔要插入正极插口，黑表笔要插入负极插口。电压的测量将量程选择开关的尖头对准标有V的五档范围内。若是测交流电压则应指向V处。依此类推如果要改测电阻,开关应指向档范围.测电流应指向mA或UAe例1为测干电池的电压，见图4。测量电压时，要把电表表笔并接在被测电路上.根据被测电路的大约数值，选择一个合适的量程位置。干电池每节最大值为1.5V,所以可放在SV量程档。这时在面板上表针满刻度读数的500
16、应作5来读数。即缩小100倍。如果表针指在300刻度处，则读为3Vo注意量程开关尖头所指数值即为表头上表针满刻度读数的对应值，读表时只要据此折算，即可读出实值。除了电阻档外,量程开关所有档均按此方法读测量结果。在实际测量中，遇到不能确定被测电压的大约数值时，可以把开关先拨到最大量程档，再逐档减小量程到合适的位置。测量直流电压时应注意正、负极性，若表笔接反了，表针会反打.如果不知道电路正负极性，可以把万田表量程放在最大档，在被测电路上很快试一下，看笔针怎么偏转，就可以判断出正、负极性.例2,测220V交流电。把量程开关拨到交流SOOV档。这时满刻度为500V,读数按照刻度1:1来读。将两表笔插入供电插座内，表针所指刻度处即为测得的电压值.测量交流电压时，表笔没有正负之分.万用表的使用方法：一、指针表和数字表的选用:1.指针表读取精度较
