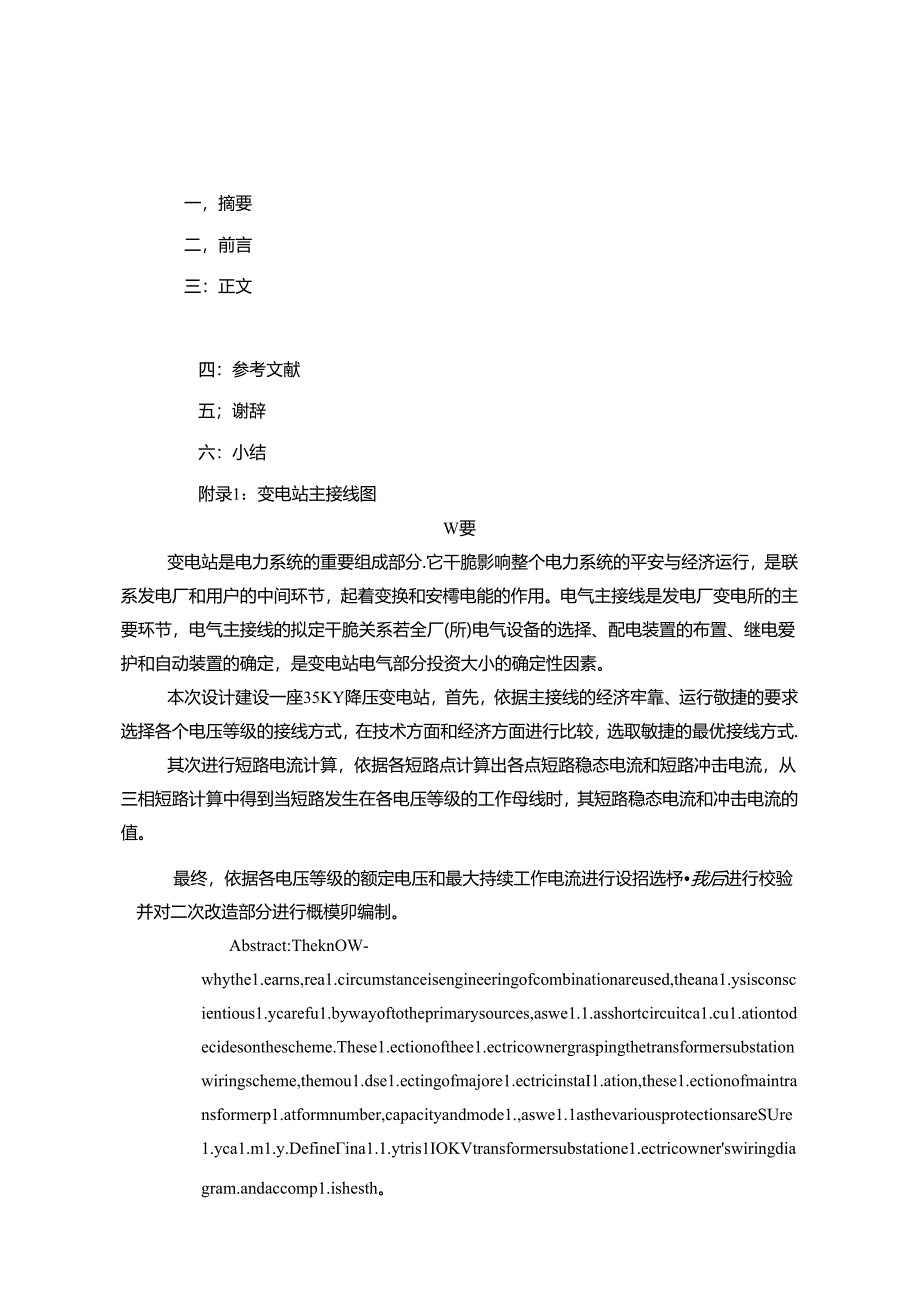

1、一，摘要二，前言三：正文1：设计任务书62:设计说明书(1)原始资料分析9(2)主变压器及所用变选择9(3)所用变压器的选择.11(4)电气主接线选择12(5)短路电流计算19(6)主要电气设备选择25(8)防雷爱护44(9)电气设备(10)一览表47四：参考文献五；谢辞六：小结附录1：变电站主接线图W要变电站是电力系统的重要组成部分.它干脆影响整个电力系统的平安与经济运行，是联系发电厂和用户的中间环节，起着变换和安樗电能的作用。电气主接线是发电厂变电所的主要环节，电气主接线的拟定干脆关系若全厂(所)电气设备的选择、配电装置的布置、继电爱护和自动装置的确定，是变电站电气部分投资大小的确定性因素
2、。本次设计建设一座35KY降压变电站，首先，依据主接线的经济牢靠、运行敬捷的要求选择各个电压等级的接线方式，在技术方面和经济方面进行比较，选取敏捷的最优接线方式.其次进行短路电流计算，依据各短路点计算出各点短路稳态电流和短路冲击电流，从三相短路计算中得到当短路发生在各电压等级的工作母线时，其短路稳态电流和冲击电流的值。最终，依据各电压等级的额定电压和最大持续工作电流进行设招选杼我后进行校验并对二次改造部分进行概模卯编制。Abstract:TheknOW-whythe1.earns,rea1.circumstanceisengineeringofcombinationareused,theana
3、1.ysisconscientious1.ycarefu1.bywayoftotheprimarysources,aswe1.1.asshortcircuitca1.cu1.ationtodecidesonthescheme.These1.ectionofthee1.ectricownergraspingthetransformersubstationwiringscheme,themou1.dse1.ectingofmajore1.ectricinstaI1.ation,these1.ectionofmaintransformerp1.atformnumber,capacityandmode
4、1.,aswe1.1asthevariousprotectionsareSUre1.yca1.m1.y.Defineina1.1.ytris1IOKVtransformersubstatione1.ectricownerswiringdiagram.andaccomp1.ishesth。p?o1.iminarydesigntotheI1.OKVtransformersubstation.Designingbywayofthis,Ihavehadamoreovera1.1understandingIothedesignoftransformersubstation,andmakesme1.ear

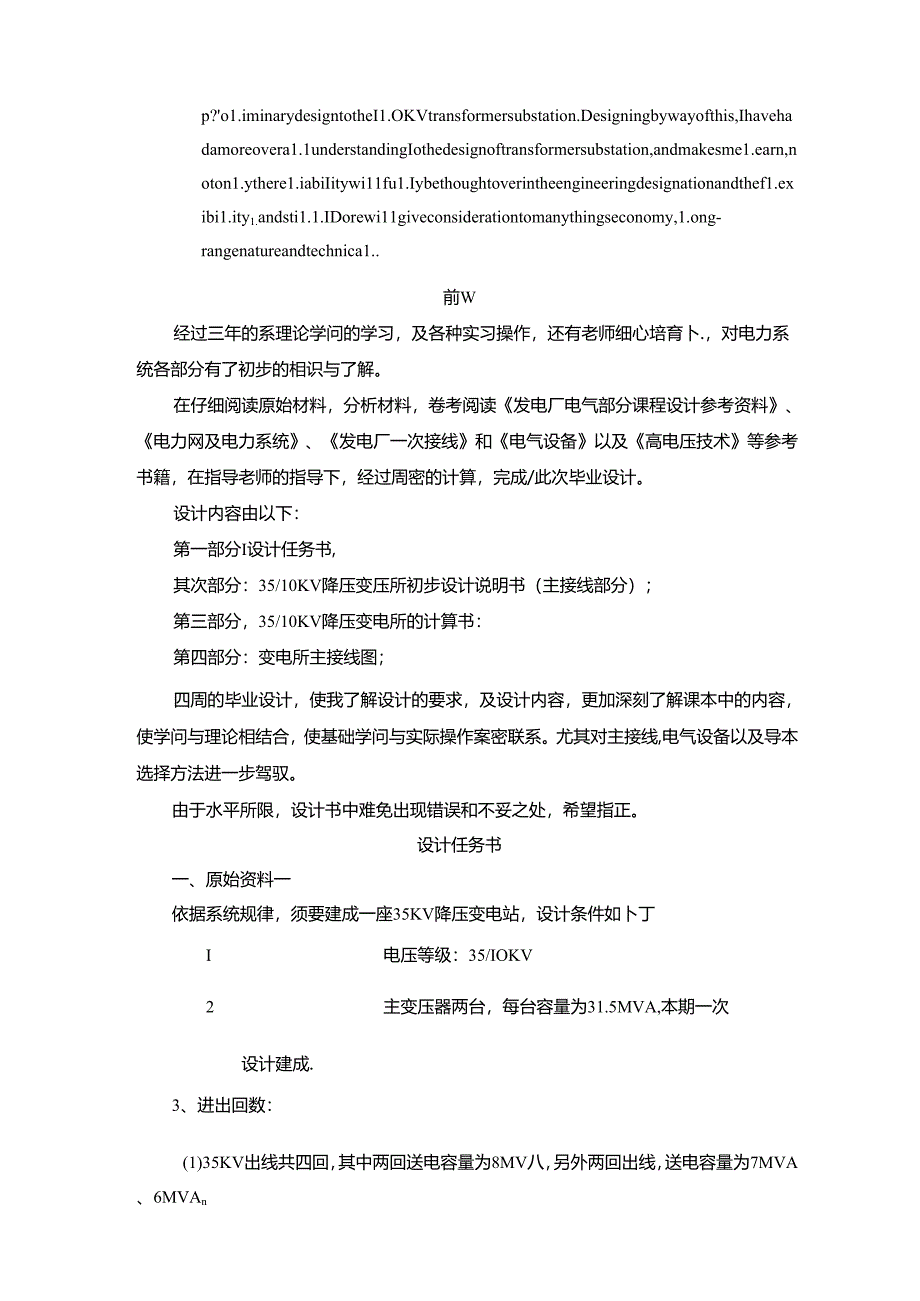

5、n,noton1.ythere1.iabiIitywi11fu1.Iybethoughtoverintheengineeringdesignationandthef1.exibi1.ity1.andsti1.1.IDorewi11giveconsiderationtomanythingseconomy,1.ong-rangenatureandtechnica1.前W经过三年的系理论学问的学习，及各种实习操作，还有老师细心培育卜.，对电力系统各部分有了初步的相识与了解。在仔细阅读原始材料，分析材料，卷考阅读发电厂电气部分课程设计参考资料、电力网及电力系统、发电厂一次接线和电气设备以及高电压技术等
6、参考书籍，在指导老师的指导下，经过周密的计算，完成/此次毕业设计。设计内容由以下：第一部分I设计任务书,其次部分：35/10KV降压变压所初步设计说明书（主接线部分）；第三部分，35/10KV降压变电所的计算书：第四部分：变电所主接线图；四周的毕业设计，使我了解设计的要求，及设计内容，更加深刻了解课本中的内容，使学问与理论相结合，使基础学问与实际操作案密联系。尤其对主接线,电气设备以及导本选择方法进一步驾驭。由于水平所限，设计书中难免出现错误和不妥之处，希望指正。设计任务书一、原始资料一依据系统规律，须要建成一座35KV降压变电站，设计条件如卜丁I电压等级：35/IOKV2主变压器两台，每台容

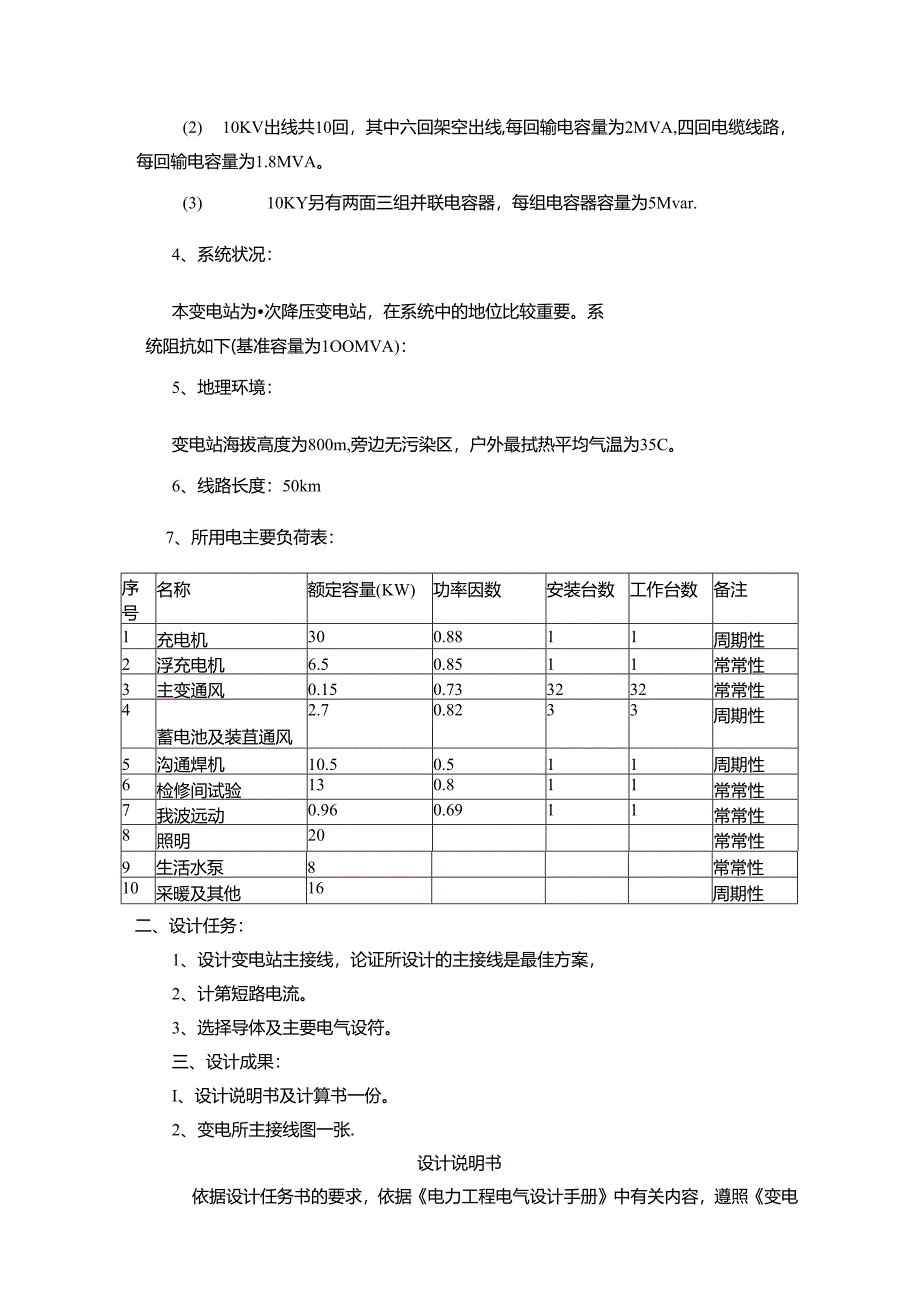

7、量为31.5MVA,本期一次设计建成.3、进出回数：(1)35KV出线共四回，其中两回送电容量为8MV八，另外两回出线，送电容量为7MVA、6MVAn(2) 10KV出线共10回，其中六回架空出线,每回输电容量为2MVA,四回电缆线路，每回输电容量为1.8MVA。(3) 10KY另有两面三组并联电容器，每组电容器容量为5Mvar.4、系统状况：本变电站为次降压变电站，在系统中的地位比较重要。系统阻抗如下(基准容量为1OOMVA)：5、地理环境：变电站海拔高度为800m,旁边无污染区，户外最拭热平均气温为35C。6、线路长度：50km7、所用电主要负荷表：序号名称额定容量(KW)功率因数安装台数
8、工作台数备注1充电机300.8811周期性2浮充电机6.50.8511常常性3主变通风0.150.733232常常性4蓄电池及装苴通风2.70.8233周期性5沟通焊机10.50.511周期性6检修间试验130.811常常性7我波远动0.960.6911常常性8照明20常常性9生活水泵8常常性10采暖及其他16周期性二、设计任务：1、设计变电站主接线，论证所设计的主接线是最佳方案，2、计第短路电流。3、选择导体及主要电气设符。三、设计成果：I、设计说明书及计算书一份。2、变电所主接线图一张.设计说明书依据设计任务书的要求，依据电力工程电气设计手册中有关内容，遵照变电所设计技术桥程中有关规定,现
9、对35KV变电所进行设计，其设计的方法和步骤如下：一、原始资料分析IK分析本变电站在电力系统中的作用：本变电所的电压等级为35KV,属于地区一般变电所。2、建设规模：1、35KV出线共四回，其中两回出线每回送电容应为8MVA,另外两回出线,送电容量为7MVA、6MVAa2、IOKY出线共十回，其中六回架空出线，每回输电容域为2MVR,四回电缆线路,每回输电容量为1.8MVA.二、主变压器的选择I变压器是变电站的重要设备，其容量、台数千脑影响主接线的形式和配电装置的结构，如选用适当不仅可削减投资，削减占地面积，同时也可削减运行电能损耗，提高运行效率和牢靠性，改善电网稳定性能“1、主变压器台数：为
10、保证供电牢靠性，变电所一般设有两台主变压器。2、变压器容量：装有两台变压器的变电站，采纳暗备用方式，当其中一台主变因事故断开，另台主变的容量应满意全部负荷的70%,考虑变压器的事故过负荷实力为10%,则可保证80%负荷供电。3、绕组数和接线组别的确定：该变电全部二个电压等级，所以选用双绕组变压冷，连接方式必需和系统电压相位一样，否则不能并列运行，35KY采纳Y形连接，IOKV采纳连接。4、调压方式的选择：股型的变质器调压范用小，仅为5与,而且当调用要求的改变趋势与实际相反(如逆谢长)时，仅苑调整般变压器的分接头方法就无法满意要求。另外，一般变压涔的调整很不便利，而有载调压变压器可以解决这些问题
11、。它的调压范围较大，一般在15%以上，而且要向系统传输功率，又可能从系统反送功率，要求母线电压恒定，保证供电质量状况下，有载调压变压器，可以实现，特殊是在潮流方向不固定，而要求变压制可以副边电压保持肯定范围时,有我调压可解决，因此选用有载调压变压器。5、冷却方式的选择：主变压器一般采纳的冷却方式有：自然风冷、强迫油循环风冷、强迫油循环水冷、强迫导向油循环冷却。考虑到冷却系统的供电牢靠性，要求及维护工作量,首选自然风冷冷却方式。所以用两台SFSZ；-31500/U0型有载说压变压渗，采纳暗备用方式，查变压器的参数如下：额定电压:11081.25%3541.25%/10.5KV阻抗电压:1.e10
12、.5U1.,V17.8U2-3%=6.5联接组别名：K、y“,、dh三、所用电接线设计和所用变压器的选择变电所的所用电是变电所的重要负荷，因此，在所用电设计时应依据运行牢靠、检修和维护便利的要求，考虑变电所发展规划，妥当解决分期建设引起的问题，主动慎重地采纳经过鉴定的新技术和新设符，使设计达到经济合理，技术先进，保证变电所平安，经济的运行。所用变台数的确定：一般变电所装设一台所用变压器，对于枢纽变电所、装有两台以上主变压解的变电所中应装设两台容量相等的所用变压器，互为备用，假如能从变电所外引入个牢苑的低压备用电源时，也可装设一台所用变压器。依据如上规定，本变电所选用两台容量相等的所用变压器。所
13、用变压器的容量应按所用负荷选择.计算负荷可依据下列公式近似计克：S=照明负荷+其余负荷X0.85(kVA)所用变压器的容量:S,S=0.85P+PkV)依据任务书给出的所用负荷计算：S=O.85(30+6.5+0.15X32+2.7X3+10.5+13+0.96+8)+20+11=105.581(kVA)依据容室选择所用电变JK器如下：型号：S1.；-125/10：容量为：125(kVA)连接组别名：Yn,加调压范围为：高压：5%阻抗电压为&)：4所用电接线方式：一股有重要负荷的大里变电所，380/220V系统采纳单母线分段接线，两台所用变压器各接一段母线，正常运行状况下可分列运行，分段开关设
14、有自动投入装置.每台所用变压器应能担负本段负荷的正常供电，在另一台所用变压器故蹿或检修停电时，工作着的所用变压器还能担负另段母线上的重要负荷，以保证变电所正常运行。四、电气主接线的选择：电气主接线的确定对电力系统整体及发电厂，变电所本身运行的牢靠性、敏扰性和经济性亲密相关，并J1.对电气设备的选择配电装身选择，继电爱护和限制方式的拟定有较大影响，因此，必需正确外理为各方面的关系，全面分析有关影响因素，通过技术经济比较，合理确定主接线方案，(一)设计的基本要求为：1、满意对用户供电必要的牢靠性和保证电能痂量。2、接线应简洁，清楚且操作便利。3、运行上要具有肯定的敏捷性和检修便利。4、具有经济性，
