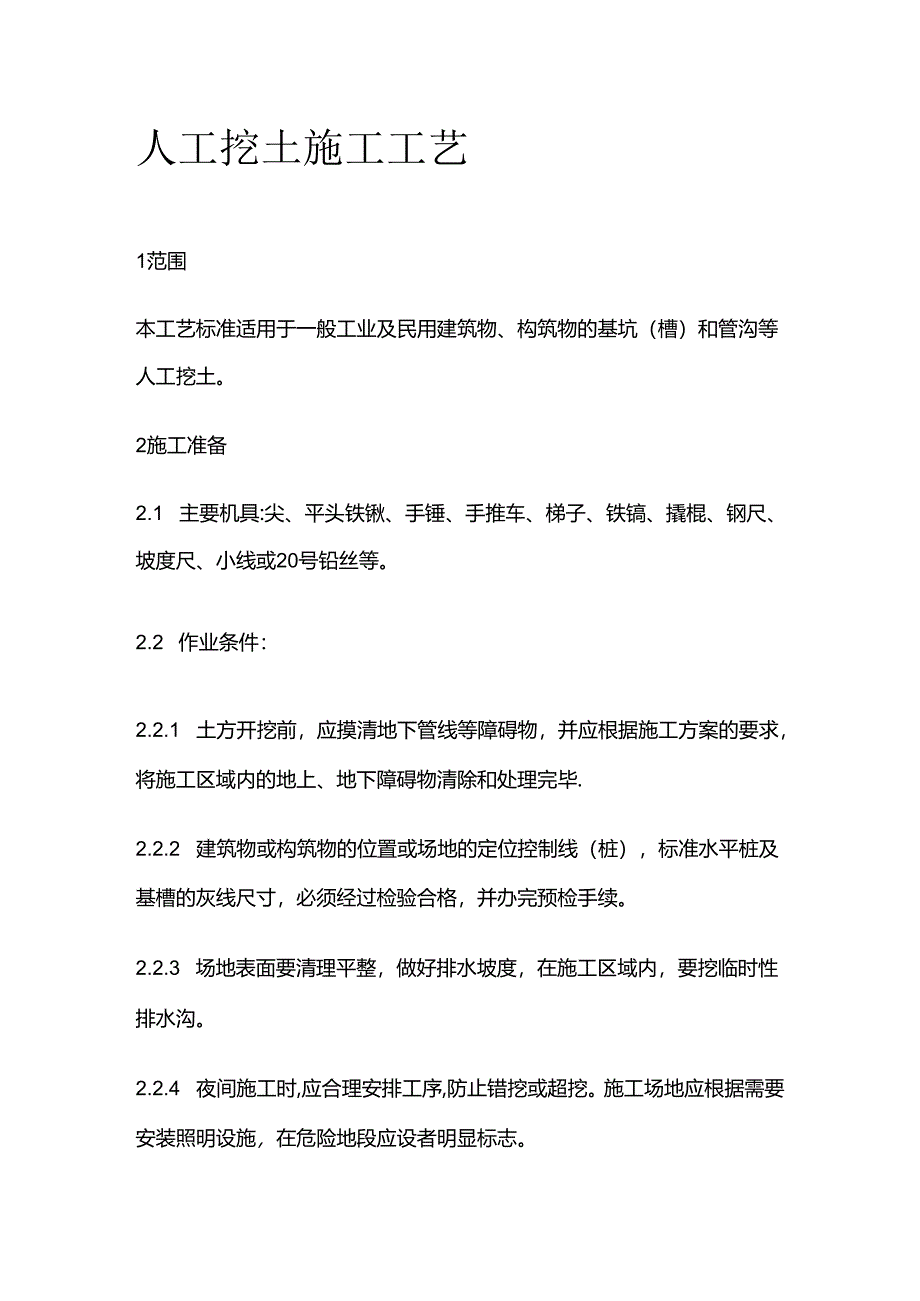

1、人工挖土施工工艺1范围本工艺标准适用于一般工业及民用建筑物、构筑物的基坑（槽）和管沟等人工挖土。2施工准备2.1 主要机具:尖、平头铁锹、手锤、手推车、梯子、铁镐、撬棍、钢尺、坡度尺、小线或20号铅丝等。2.2 作业条件：2.2.1 土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕.2.2.2 建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。2.2.3 场地表面要清理平整，做好排水坡度，在施工区域内，要挖临时性排水沟。2.2.4 夜间施工时,应合理安排工序,防止错挖或超挖。施工场

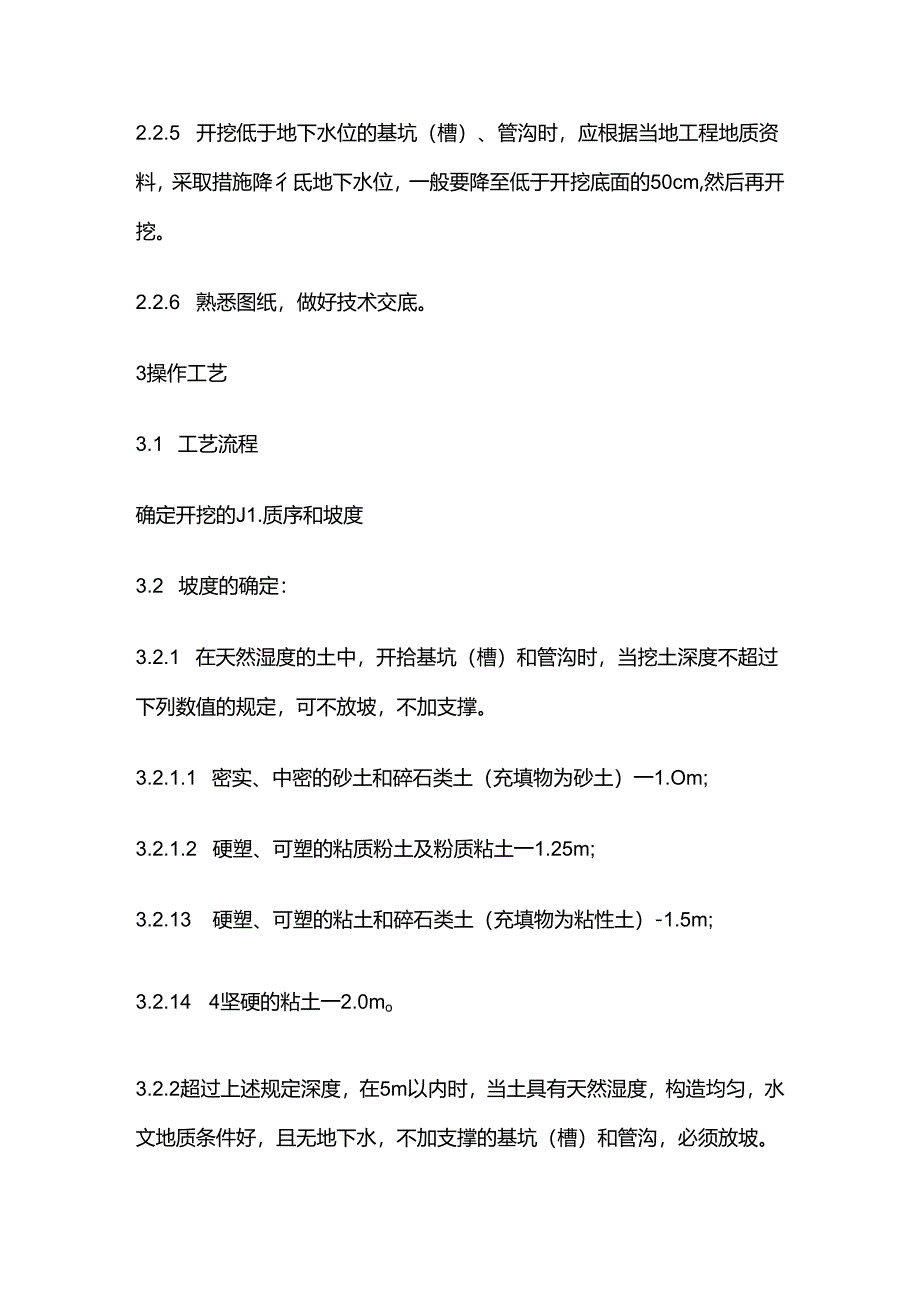

2、地应根据需要安装照明设施，在危险地段应设者明显标志。2.2.5 开挖低于地下水位的基坑（槽）、管沟时，应根据当地工程地质资料，采取措施降彳氐地下水位，一般要降至低于开挖底面的50cm,然后再开挖。2.2.6 熟悉图纸，做好技术交底。3操作工艺3.1 工艺流程确定开挖的J1.质序和坡度3.2 坡度的确定：3.2.1 在天然湿度的土中，开拾基坑（槽）和管沟时，当挖土深度不超过下列数值的规定，可不放坡，不加支撑。3.2.1.1 密实、中密的砂土和碎石类土（充填物为砂土）一1.Om;3.2.1.2 硬塑、可塑的粘质粉土及粉质粘土一1.25m;3.2.13 硬塑、可塑的粘土和碎石类土（充填物为粘性土）-

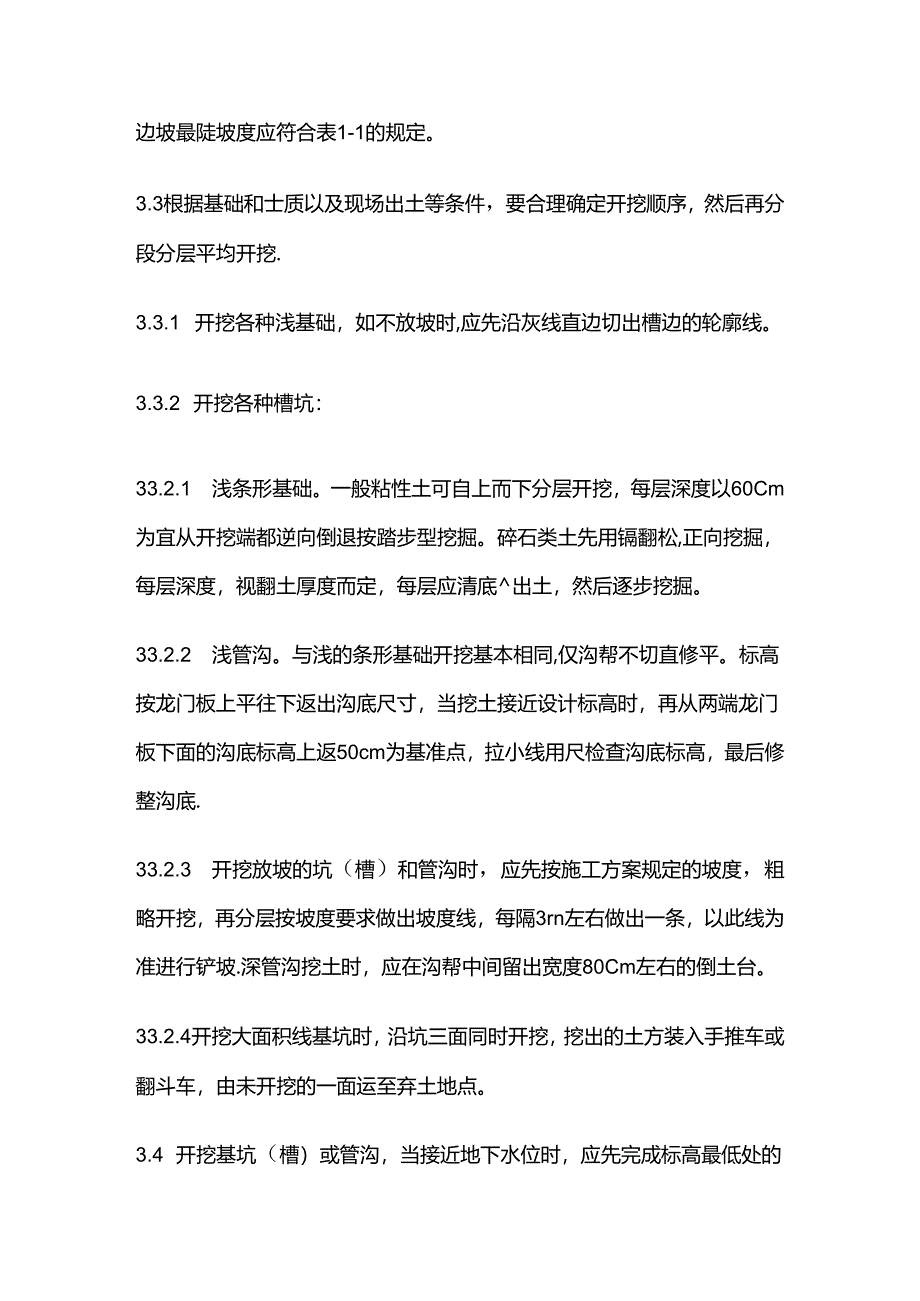

3、1.5m;3.2.14 4坚硬的粘土一2.0mo3.2.2超过上述规定深度，在5m以内时，当土具有天然湿度，构造均匀，水文地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表1-1的规定。3.3根据基础和士质以及现场出土等条件，要合理确定开挖顺序，然后再分段分层平均开挖.3.3.1 开挖各种浅基础，如不放坡时,应先沿灰线直边切出槽边的轮廓线。3.3.2 开挖各种槽坑：33.2.1 浅条形基础。一般粘性土可自上而下分层开挖，每层深度以60Cm为宜从开挖端都逆向倒退按踏步型挖掘。碎石类土先用镉翻松,正向挖掘，每层深度，视翻土厚度而定，每层应清底出土，然后逐步挖掘。33
4、.2.2 浅管沟。与浅的条形基础开挖基本相同,仅沟帮不切直修平。标高按龙门板上平往下返出沟底尺寸，当挖土接近设计标高时，再从两端龙门板下面的沟底标高上返50cm为基准点，拉小线用尺检查沟底标高，最后修整沟底.33.2.3 开挖放坡的坑（槽）和管沟时，应先按施工方案规定的坡度，粗略开挖，再分层按坡度要求做出坡度线，每隔3rn左右做出一条，以此线为准进行铲坡.深管沟挖土时，应在沟帮中间留出宽度80Cm左右的倒土台。33.2.4开挖大面积线基坑时，沿坑三面同时开挖，挖出的土方装入手推车或翻斗车，由未开挖的一面运至弃土地点。3.4 开挖基坑（槽）或管沟，当接近地下水位时，应先完成标高最低处的挖方，以便
5、在该处集中排水.开挖后，在拾到距槽底50cm以内时，测量放线人员应配合抄出距槽底50cm平线自每条槽端部20cm处每隔23m,在槽帮上钉水平标高小木檄.在挖至接近槽底标高时，用尺或事先量好的50cm标准尺杆，随时以小木械上平，校核槽底标高。最后由两端轴线（中心线）引桩拉通线，检直距槽边尺寸，确定槽宽标准，据此修整槽帮，最后清除槽底土方，修底铲平。3.5 基坑（槽）管沟的直立帮和坡度，在开挖过程和敞露期间应防止塌方，必要时应加以保护.在开挖槽边弃土时，应保证边坡和直立帮的稳定。当土质良好时，抛于槽边的土方（或材料应距槽（沟边缘08m以外,高度不宜超过1.5m在柱基周围、墙基或围墙一侧，不得堆土过
6、高。3.6 开挖基坑（槽）的土方，在场地有条件堆放时,一定留足回填需用的好土，多余的土方应一次运至弃土处，避免二次搬运.3.7 土方开挖一般不宜在雨季进行.否则工作面不宜过大.应分段、逐片的分期完成。雨季开挖基坑（槽）或管沟时，应注意边坡稳定。必要时可适当放缓边坡或设置支撑。同时应在坑（槽）夕围以土堤或开挖水沟，防止地面水流入。施工时，应加强对边坡、支撑、土堤等的检查。3.8 土方开挖不宜在冬期施工。如必须在冬期施工时，其施工方法应按冬施方案进行。采用防止冻结法开挖土方时，可在冻结前用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气候条件确定，一般不小于03m0开挖基宛槽）或管沟时,必须
7、防止基础下的基土遭受冻结.如基宛槽）开挖完毕后，有较长的停歇时间，应在基底标高以上预留适当厚度的松,或用其他保温材料覆盖，地基不得受冻。如遇开挖土方引起邻近建筑物（构筑物）的地基和基础暴露时,应采用防冻措施，以防产生冻结破坏。4质量标准4.1 保证项目：4.1.1 柱基、基坑、基槽和管沟基底的土质必须符合设计要求，并严禁喇4.2 允许偏差项目5成品保护5.1 对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点，也应定期复测检直是否正确.5.2 土方开挖时，应防止邻近已有
8、建筑物或构筑物、道路、管线等发生下沂域变形。必要时,与设计单位或建设单位协商采取防护措施，并在施工中进行沉降和位移观测.5.3 施工中如发现有文物或古墓等，应妥善保护,并应立即报请当地有关部门处理后，方可继续施工.如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设地上或地下管道、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防损坏管线。6应注意的质量问题6.1 基底超挖：开挖基坑（槽）或管沟均科导超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理.6.2 软土地区桩基挖土应防止桩基位移：在密集群桩上开挖基
9、坑时，应在打桩完成后,间隔一段时间,再对称挖土；在空集桩附近开挖基完槽）时，应事先确定防桩基位移的措施。6.3 基底未保护：基坑（槽）开挖后应尽量减少对基上的扰动。如基础不能及时施工时，可在基底标高以上留出03m厚土层，待做基础时再挖掉。6.4 施工J1.1.页序不合理；土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水.6.5 开挖尺寸不足：基坑（槽）或管沟底部的开挖宽度，除结构宽度外，应根据施工需要增加工作面宽度。如排水设施、支撑结构所需的宽度，在开挖前均应考虑.6.6 基坑（槽）或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要认鳏收.7质量记录本工艺标准应具备以下质量记录：7.1 工程地质勘察报告.7.2 工程定位测量记录。
