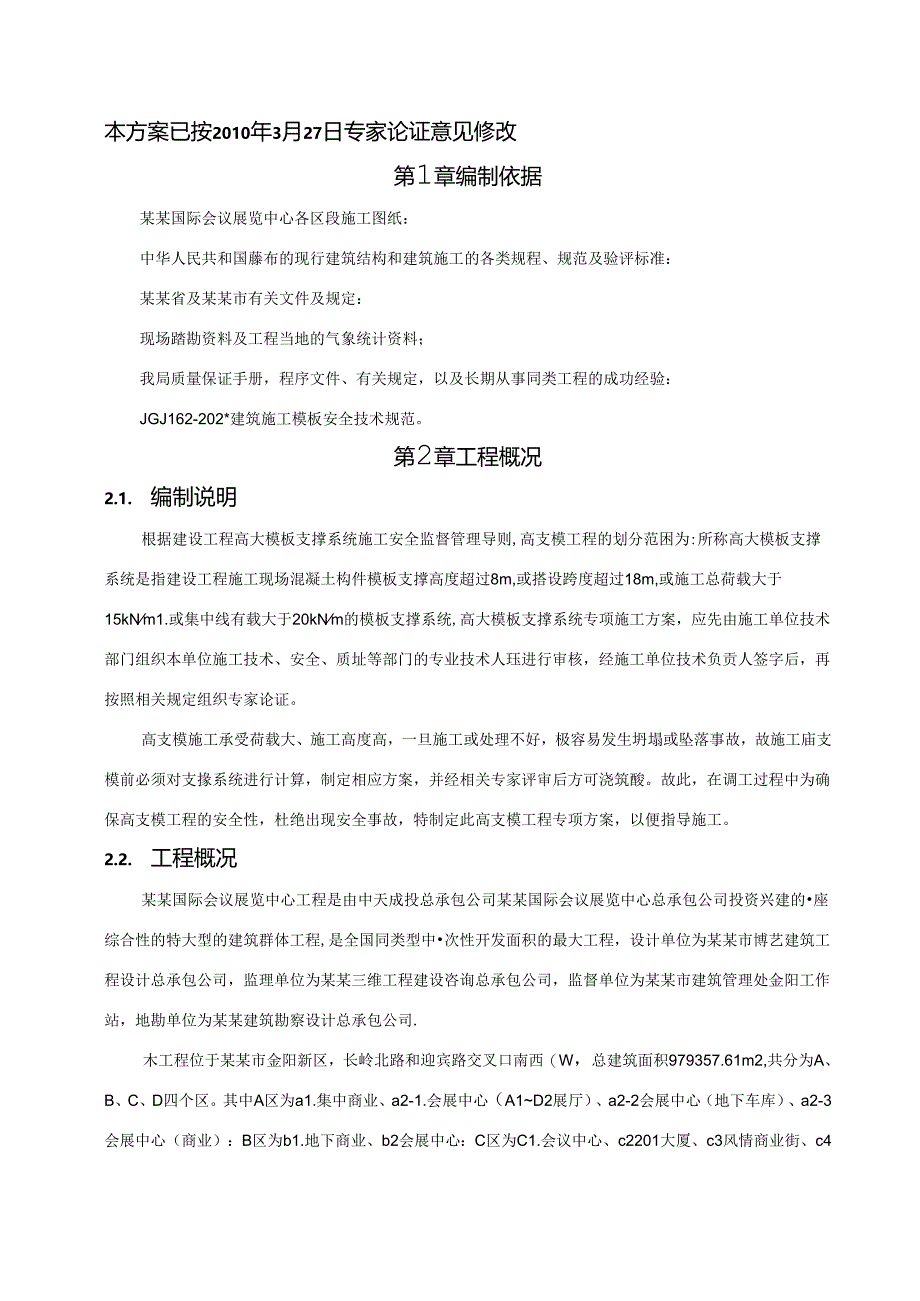

1、本方案已按2010年3月27日专家论证意见修改第1章编制依据某某国际会议展览中心各区段施工图纸：中华人民共和国藤布的现行建筑结构和建筑施工的各类规程、规范及验评标准：某某省及某某市有关文件及规定：现场踏勘资料及工程当地的气象统计资料；我局质量保证手册，程序文件、有关规定，以及长期从事同类工程的成功经验：JGJ162-202*建筑施工模板安全技术规范。第2章工程概况2.1. 编制说明根据建设工程高大模板支撑系统施工安全监督管理导则,高支模工程的划分范困为:所称高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m,或搭设跨度超过18m,或施工总荷载大于15kNm1.或集中线有载大于2
2、0kNm的模板支撑系统,高大模板支撑系统专项施工方案，应先由施工单位技术部门组织本单位施工技术、安全、质址等部门的专业技术人珏进行审核，经施工单位技术负贡人签字后，再按照相关规定组织专家论证。高支模施工承受荷载大、施工高度高，一旦施工或处理不好，极容易发生坍塌或坠落事故，故施工庙支模前必须对支掾系统进行计算，制定相应方案，并经相关专家评审后方可浇筑酸。故此，在调工过程中为确保高支模工程的安全性，杜绝出现安全事故，特制定此高支模工程专项方案，以便指导施工。2.2. 工程概况某某国际会议展览中心工程是由中天成投总承包公司某某国际会议展览中心总承包公司投资兴建的座综合性的特大型的建筑群体工程,是全国
3、同类型中次性开发面积的最大工程，设计单位为某某市博艺建筑工程设计总承包公司，监理单位为某某三维工程建设咨询总承包公司，监督单位为某某市建筑管理处金阳工作站，地勘单位为某某建筑勘察设计总承包公司.木工程位于某某市金阳新区，长岭北路和迎宾路交叉口南西（W，总建筑面积979357.61m2,共分为A、B、C、D四个区。其中A区为a1.集中商业、a2-1.会展中心（A1D2展厅）、a2-2会展中心（地下车库）、a2-3会展中心（商业）：B区为b1.地下商业、b2会展中心：C区为C1.会议中心、c2201大厦、c3风情商业街、c4酒店：D区为d1.办公、d2d4公寓。其中我项目部承建区域石：a2T会展中
4、心（C、D展厅）、a2-3会展中心（商业）、b1.地下就业、b2会展中心以及SoHO组团d1.d4高层公寓.本方案针时以上区段（除b2会展中心已出相应施工方案）中零星部位超高支模而编制的，具体有：a2-1.会展中心C、D展厅两端檐廊及室外平台R、B,C,b1.地下商业b1.T.b1.-nb1.-9-b1.-1.1.轴间中庭部位,SoHo组团d1.办公（A座）商业首层办公大觉、SOHo组团R座二层大会议室和SoiK）组团G座酒店式公国首层酒店入门大厅，它们大都属中空结构，虽平面区域不大（都在5（KW以下），但支模高度都超过了10米，底专家论证范昭。本方案所涉及超高支模所在立面位置见下图：各部位所

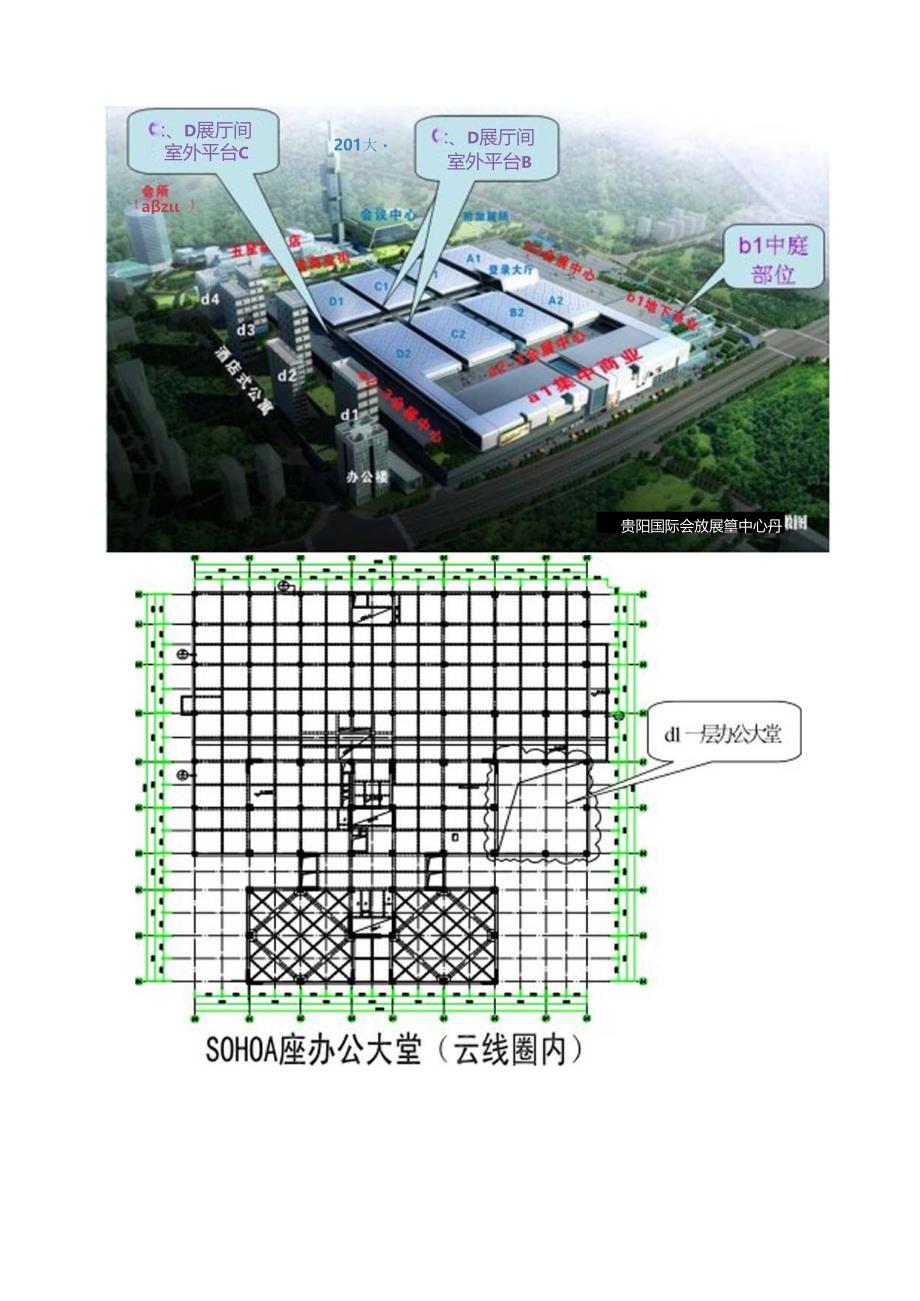

5、在平面位置见卜图：G座酒店入口大厅d1.一层办公大堂与二层大会议室201大az:、D展厅间室外平台B:、D展厅间室外平台C贵阳国际会放展篁中心丹d1.层心如G座酒店入口大厅平面图（云线鹿内KiBib1.地下商业中庭（云线圈内）C、D展厅间室外平台C（云线圈内）务实、求新、闺结、开拓三三=三三=三b6IIII7D涮H1.3rE三阈卡回国(m2IIIIIIIIIIIII:IIIIIIII此部分高支模有关的参数见下表:区域部位层数层高顶板梁主要尺寸柱尺寸结构板厚支撑地基C、D展厅两端檐廊1层（贯通2U辅房）10.5米250x500,300x700,400x700,100x1000.500x10007
6、00x700100、HOs120、150回镇土层C、D展厅间室外平台A、B、CI层10.75米100x1000,100x1200s500x1200,600x1700500x1500,800x1000120回填土层（局部位r结构屋面）b1.地下商业中庭布层息4构I通结25.55米500x1000300x800180结构楼面SOHO组团A座首届办公大堂1层（贯通2层结构）11.52米600x500、200x500700x700110结构楼面SOHO组团A座二乂大会议室1层（贯通2层结构）11.95米全为400x1100井字梁X)00结构楼面SOHo组团G座酒店入口大厅1层（贯通2层结构）11米20
7、0x600.250x600、250x600,300x650300x600,600x800、800x1000.600x1200,1200x700,1000x1200100s120结构楼面第3章施工计划因以上高支模分布并不集中，支模过程将与之相邻部位一起搭设支护，在此不编制专门的进度计划和材料设备计划，但考虑到高支模因其本身架体的支设和模板加固的雄度，施工周期较普通层稍长。所需设备主要有：圆盘锯、刨木机、刨板机、手提电钻、水准仪及扳手。所需材料主要有：胶合板、50X100三木方,钢管、扣件、对拉螺栓、垫木。第4章施工工艺技术因本方案涉及的高支模高度均较高，现场作业必须采取结构墙柱与梁板分开浇筑，梁
8、板险须待墙柱碎强度达到设计强度的70%后方可浇筑.第一次浇筑混凝土达到距离梁锚固钢筋最下端50011m处。钢筋验收模板除收模板脸收钢筋验收4.1. 安全技术准备工作1）模板施工前进行全的安全技术交底，操作班组应熟悉设计与施工说明指，并应做好模板安装作业的分工准备。2）应对模板和配件进行挑选、检测，不合格者应剔除，并应运至工地指定地点堆放.3）备齐操作所需的一切安全防护设施和渊具。4.2. 模板体系施工一般要求4.2.1 模板安装构造要求D满堂架模板支撵体系设置应按GJGI30-2001、TGJ162-202*进行设置，本工程模版支探一律采用钢管架，不得混用其他支架。本方案涉及的高支模中，只有c
9、、D展厅辅房首层檐廊满堂架搭班地基为回填土层，需对地而做硬化处理,具体做法为：夯实回填土，浇筑C15素混凝土垫层100M区其余架体地基均为混凝土结构,不需对地基做处理，但所有满堂架立杆下都必须按要求在沿。立杆纵向通长设置2mX100mmX50ran木桃垫板。2）模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。3）对于本方案涉及高支模中,均有梁跨大于75米的梁，根据规范要求,梁跨大于4m时，应按0.10.3e起拱，根据各区段实际梁跨大小，在此统一为：梁跨大于7.5的梁按03%起拱，梁跨介于4米至7.5米之间的梁按0.2起拱。4）拼装高度为2m以上的竖向模板，不得站在下乂模板上拼装上U
10、模板。安装过程中应设置临时固定设施。5）当支架立柱成定角度倾斜，或其支架立柱的顶表面顺斜时，应采取可苑措施确保支点稔定，支撑底脚必须有防滑移的可靠措施.6）除设计图另有规定者外，所有垂直支架柱应保证其垂直。7）对梁和板安装二次支撑前.其上不得有施工荷载,支擦的位置必须正确。安装后所传给支撑或连接件的荷栽不应超过其允许值。4.2.2 支撑梁、板的支架立柱安装构造要求1）钢管立柱底部应设垫木和底座，顶部应设可调支托，U型支托与楞梁两侧间如有间隙，必须楔紧，其螺杆伸出钢管顶部不得大T200mm,螺杆外径与立柱钢管内径的间隙不得大于3e,安装时应保证上下同心。2）在立柱底距地面20Omm高处，沿纵横水
11、平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距，在满足模板设计所确定的水平拉杆步距要求条件卜一，进行平均分配确定步距后，在每步距处纵横向应各设道水平拉杆。当层高在8m时,在最顶步距两水平拉杆中间应加设一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时，应于水平拉杆端部和中部沿竖向设置连续式剪刀撵。3）钢管立柱的扫地杆、水平拉杆、剪刀拽应采用48mm钢管，用扣件与钢管立柱扣牢.水平拉杆、剪刀掾应采用搭接。钢管扫地杆、水平拉杆应采用对接4）,剪刀撑应采用搭接，搭接长度不得小于100OnIn,用两个旋转扣件分别在离
12、杆端不小于100mm处进行固定。5）施工时，在已安装好的模板上的实际荷载不得超过设计值。已承受荷载的支架和附件，不得随意拆除或移动。6）安装模板时，安装所需各种配件应置于工具箱或工具袋内，严禁散放在模板或脚手板上：安装所用工具应系挂在作业人员身上或置于所配带的工具袋中，不得掉落。7）当模板安装高度超过2.8m时，必须搭设脚手架，除操作人力外，脚手架下不得站其他人。4.2.3 吊运模板要求1）作业前应检查绳索、卡具、模板上的吊环，必须完整有效，在升降过程中应设专人指挥，统一信号，密切配合。2）吊运大块或整体模板时，竖向吊运不应少于两个吊点，水平吊运不应少于四个吊点。吊运必须使用卡环连接，并应稳起
13、稳落，待模板就位连接牢固后，方可摘除卡环。3）吊运散装模板时，必须码放整齐，待捆绑牢固后方可起吊。4）严禁起重机在架空输电线路下面工作.5级风及其以上应停止一切吊运作业。5）木料应堆放于卜M向，离火源不得小于30m,且料场四周应设置灭火器材。4.3. 结构柱模板设计及施工本工程采用粉膜木胶合板，沿模板短边设置50X100方木，木杨与九夹板之间用钉子打牢，模板就位后用短钢管临时固定，柱子模板用柱箍加固。柱子模板均为采用胶合板，与木方加工成定型模板以增强模板的刚度竖楞木方间距取250e,且每恻不少于5根。相连两板的接缝高低差控制在2的内，若因模板厚薄不致，则应统选材，将少量不规则模板刨平直使用。框
14、架柱加设对拉螺栓要求:柱宽W800时在柱中心设疑一道；柱宽800时设置两根。方柱模板支推示意柱底外困均用木方钉在楼板上，防止柱底模板移位，上部柱模板用水平钢管箍紧并沿两侧加设对拉螺杆，第一道距板面300mm,以上间距d为60Omm一道，柱箍通过四根竖向立杆，与满堂架连成整体，保证其模板不发牛.移位或帧斜，具体做法：如塔柱梁板次现浇的情况下，可在柱子背楞外增设抱箍。泡推位置最好设置在满堂架水平横杆处,抱箍所用钢管需有足够长度，超出柱模外部分钢管可与满堂架用扣件扣牢，如墙柱与梁板分开浇筑，在柱子模板拆除后，可在结构柱外表面增设抱箍，其做法同上。外围框架柱外模接模.预先在下层柱预埋一根长100mm的螺栓,距楼面25Omm螺栓锚入校内不少于15/往上接模时外侧模板片度为层i+250E,将外模板立于预埋螺栓上，并以此为第一道加固螺栓，将模板与已浇筑柱夹紧，模板与柱能接触处嵌虚厚IOmm的海绵条。柱外模吊正时，需将吊正线卜挂两层校正其垂直度。4.4. 结构梁板模板设计及施工4.4.1 楼板模板本工程楼板厚度主要有：100mm、110mm、120mm、150mm、180mm、200
