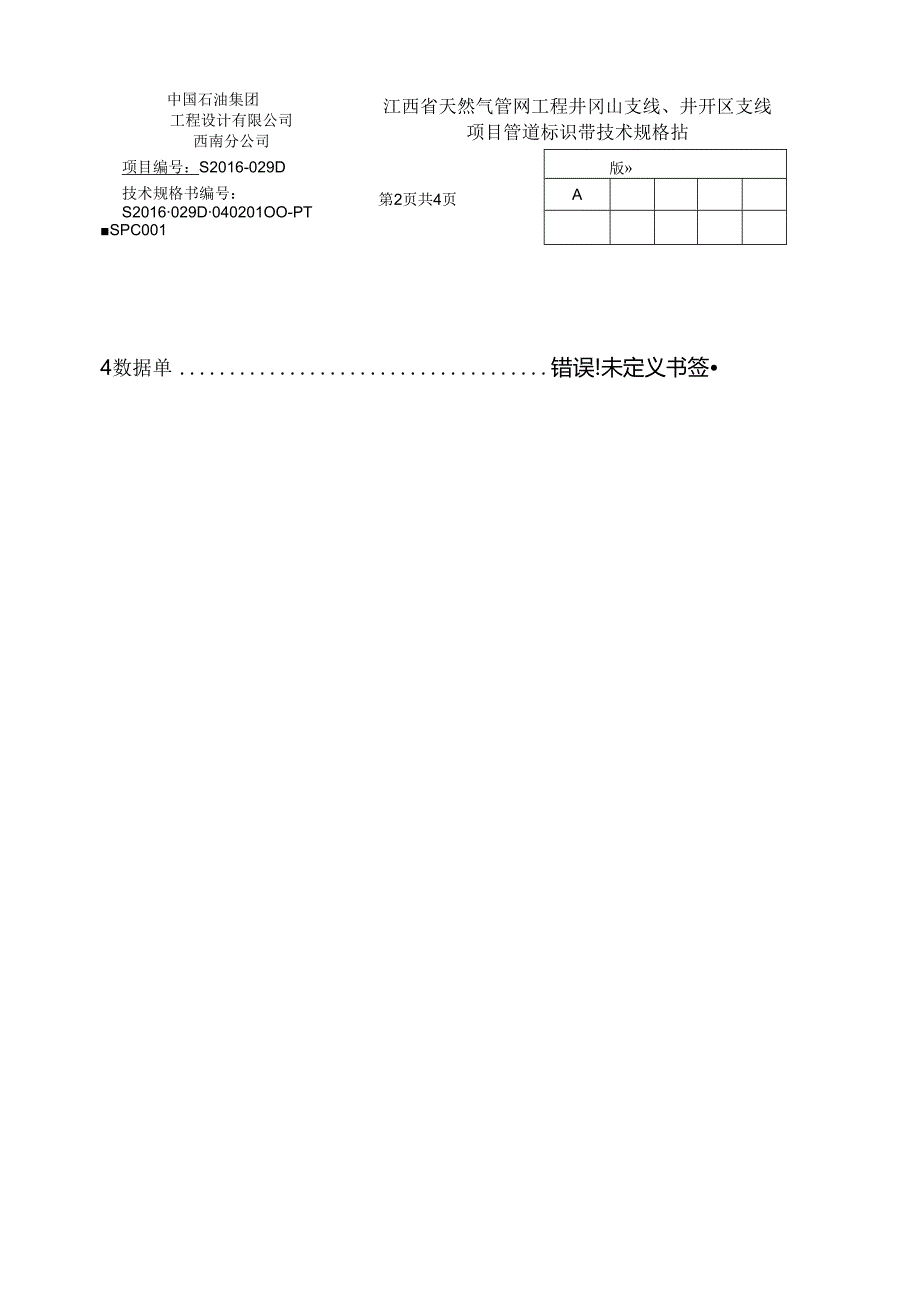

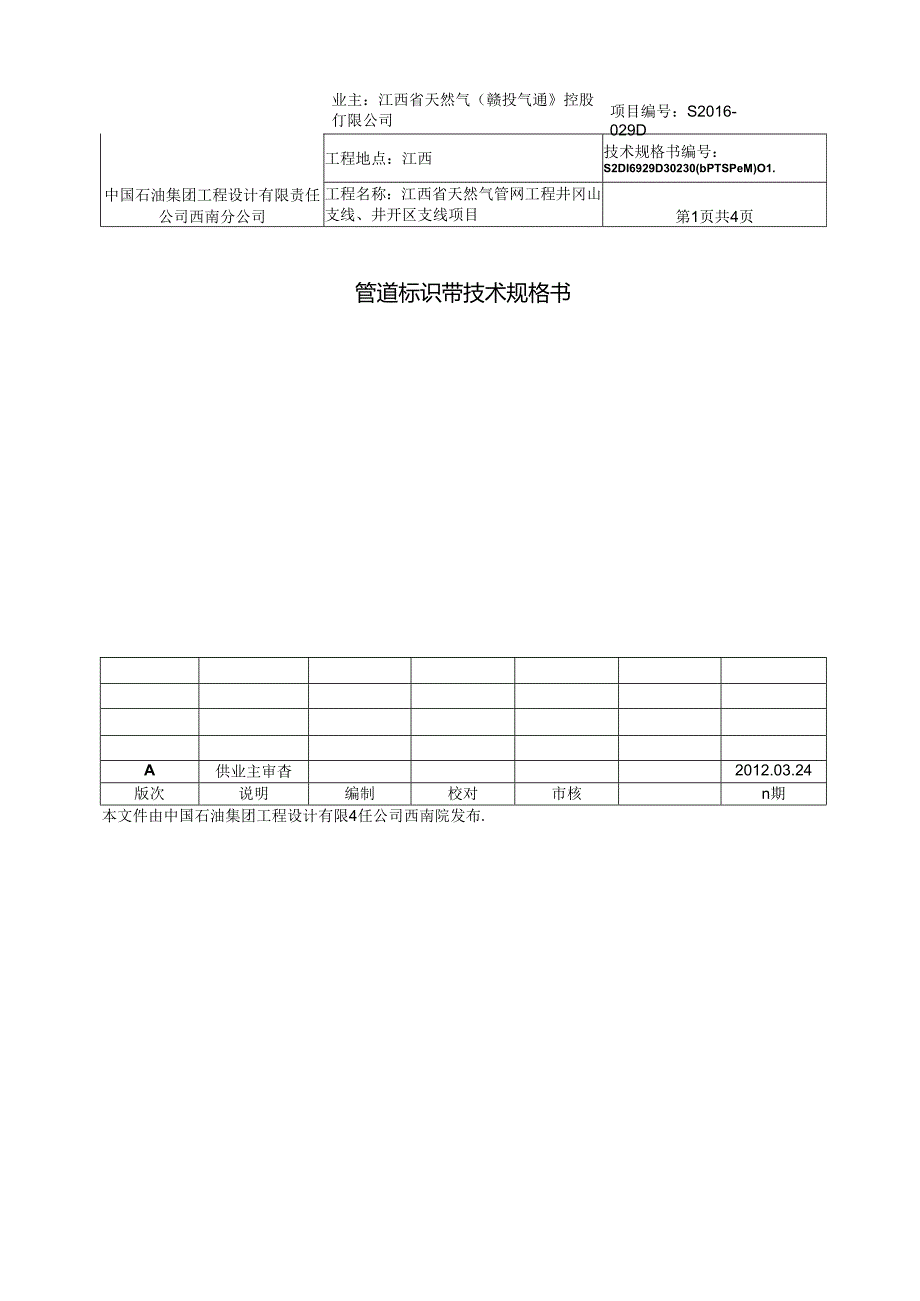

1、中国石油集团工程设计有限责任公司西南分公司工程地点：江西技术规格书编号：S2DI6929D30230(bPTSPeM)O1.工程名称：江西省天然气管网工程井冈山支线、井开区支线项目第1页共4页业主：江西省天然气（赣投气通控股仃限公司项目编号：S2016-029D管道标识带技术规格书A供业主审杳2012.03.24版次说明编制校对市核n期本文件由中国石油集团工程设计有限4任公司西南院发布.中国石油集团工程设计有限公司西南分公司项目编号：S2016-029D技术规格书编号：S2016029D040201OO-PTSPC001江西省天然气管网工程井冈山支线、井开区支线项目管道标识带技术规格拈第2页共

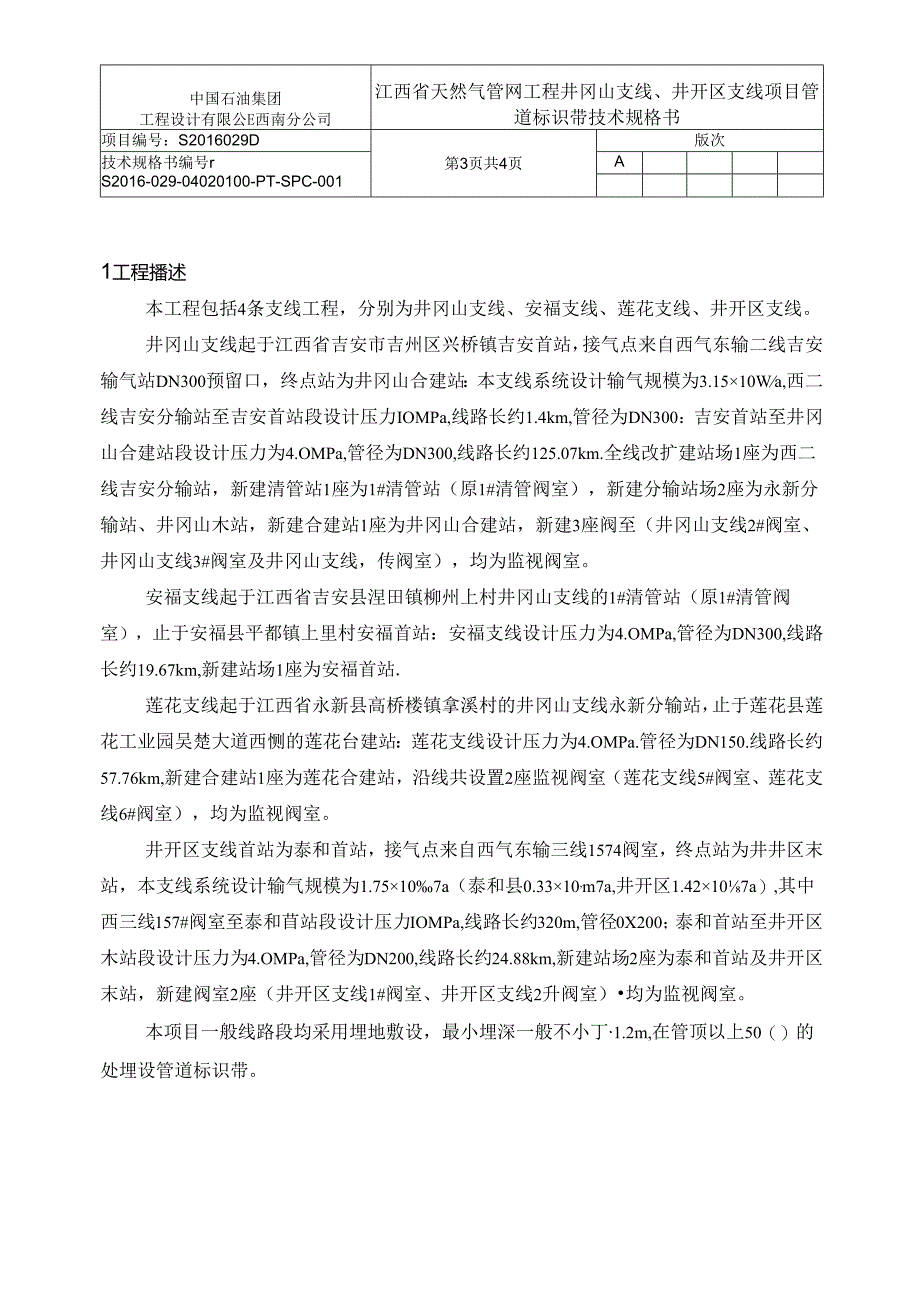

2、4页版A1工程概述32现场条件43技术要求44数据单错误!未定义书签中国石油集团工程设计有限公E西南分公司江西省天然气管网工程井冈山支线、井开区支线项目管道标识带技术规格书项目编号：S2016029D第3页共4页版次技术规格书编号rS2016-029-04020100-PT-SPC-001A1工程播述本工程包括4条支线工程，分别为井冈山支线、安福支线、莲花支线、井开区支线。井冈山支线起于江西省吉安市吉州区兴桥镇吉安首站，接气点来自西气东输二线吉安输气站DN300预留口，终点站为井冈山合建站：本支线系统设计输气规模为3.1510Wa,西二线吉安分输站至吉安首站段设计压力IOMPa,线路长约1.4
3、km,管径为DN300：吉安首站至井冈山合建站段设计压力为4.OMPa,管径为DN300,线路长约125.07km.全线改扩建站场1座为西二线吉安分输站，新建清管站1座为1#清管站（原1#清管阀室），新建分输站场2座为永新分输站、井冈山木站，新建合建站1座为井冈山合建站，新建3座阀至（井冈山支线2#阀室、井冈山支线3#阀室及井冈山支线，传阀室），均为监视阀室。安福支线起于江西省吉安县涅田镇柳州上村井冈山支线的1#清管站（原1#清管阀室），止于安福县平都镇上里村安福首站：安福支线设计压力为4.OMPa,管径为DN300,线路长约19.67km,新建站场1座为安福首站.莲花支线起于江西省永新县高桥
4、楼镇拿溪村的井冈山支线永新分输站，止于莲花县莲花工业园吴楚大道西恻的莲花台建站：莲花支线设计压力为4.OMPa.管径为DN150.线路长约57.76km,新建合建站1座为莲花合建站，沿线共设置2座监视阀室（莲花支线5#阀室、莲花支线6#阀室），均为监视阀室。井开区支线首站为泰和首站，接气点来自西气东输三线1574阀室，终点站为井井区末站，本支线系统设计输气规模为1.75107a（泰和县0.3310,m7a,井开区1.42107a）,其中西三线157#阀室至泰和苜站段设计压力IOMPa,线路长约320m,管径0X200；泰和首站至井开区木站段设计压力为4.OMPa,管径为DN200,线路长约24
5、.88km,新建站场2座为泰和首站及井开区末站，新建阀室2座（井开区支线1#阀室、井开区支线2升阀室）均为监视阀室。本项目一般线路段均采用埋地敷设，最小埋深一般不小丁1.2m,在管顶以上50（）的处埋设管道标识带。中国石油集团工程设计有限公E西南分公司江西省天然气管网工程井冈山支线、井开区支线项目管道标识带技术规格书项目编号：S2016029D第4页共4页版次技术规格书编号rS2016-029-04020100-PT-SPC-001A2现场条件2.安装场所本技术规格书规定的管道标识带用于江西境内埋地敷设，埋设在管顶以上500mm.起到标志警示作用，避免开挖、施工时对管道造成损伤。3技术要求3.
6、1材料采用本技术规格书制造和采购的管道标识带应采用聚氯乙烯材料更合制成，要求色泽鲜艳、醒目，可长期铺设在地面以下不褪色，耐腐蚀性能好.警示带的使用寿命必须大于30年。聚氯乙烯材料性能指标见下表3.1：表3.1聚氯乙烯材料性能指标序号项目性能指标或验方法1密度20.94GB/T44722燃体流动速率NO.12GB/T36823耐热老化35%GB/T36823.2规格管道标识带的总宽度不小于管外径的1.2倍，并以50run倍数就近取整。标识带厚度为0.15三02m11u警示带上的文字要求清晰，不易磨损。3.3样式具体样式根据业主要求确定.当标识带宽度不大于30Om1.n时，印制行文及标识：宽度300600mm时，印制两行文及标识；宽度60090011m时，印制三行文及标识；宽度大于90Omm时，印制四行文及标识：
