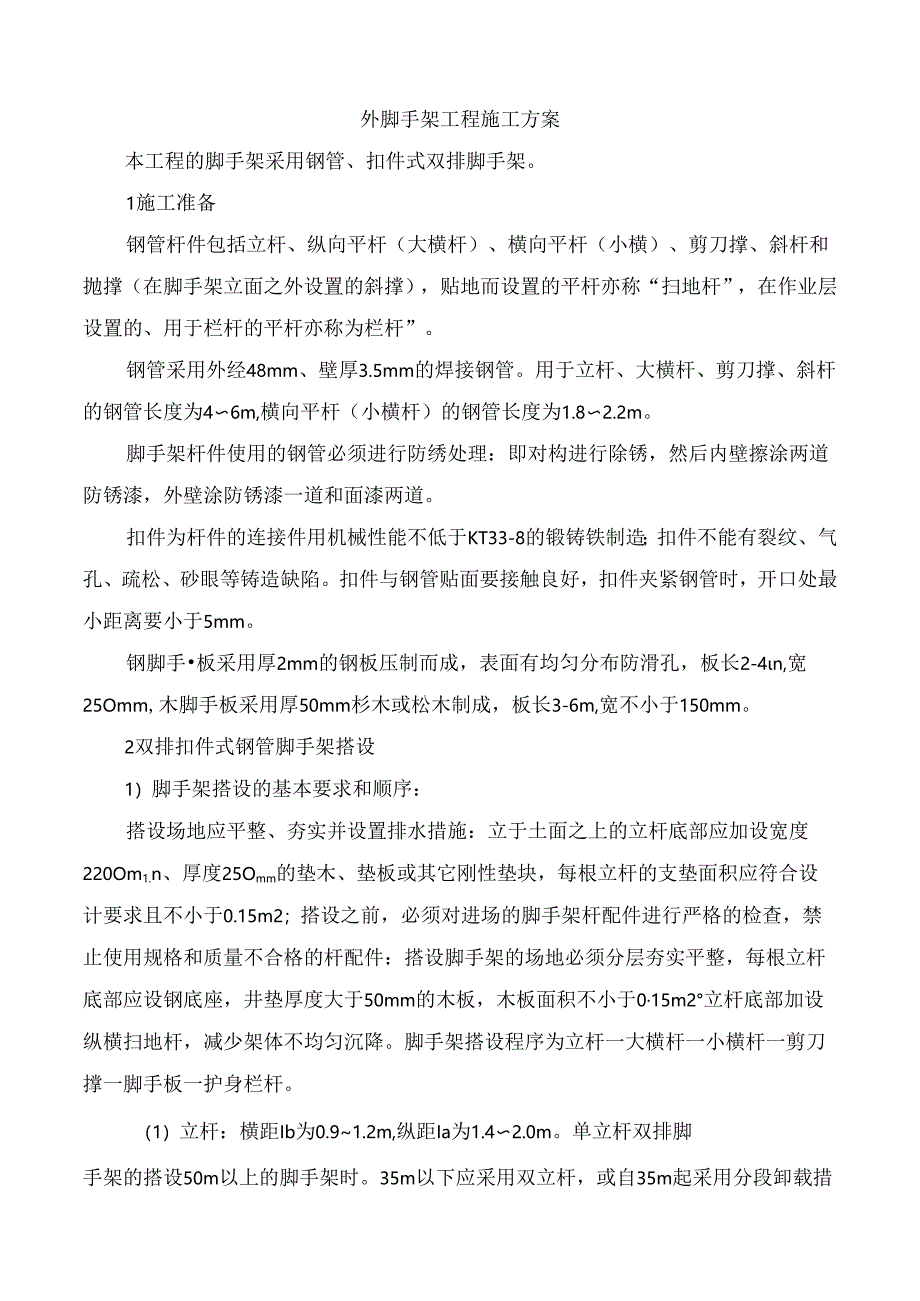

1、外脚手架工程施工方案本工程的脚手架采用钢管、扣件式双排脚手架。1施工准备钢管杆件包括立杆、纵向平杆(大横杆)、横向平杆(小横)、剪刀撑、斜杆和抛撑(在脚手架立面之外设置的斜撑),贴地而设置的平杆亦称“扫地杆”,在作业层设置的、用于栏杆的平杆亦称为栏杆”。钢管采用外经48mm、壁厚3.5mm的焊接钢管。用于立杆、大横杆、剪刀撑、斜杆的钢管长度为46m,横向平杆(小横杆)的钢管长度为1.82.2m。脚手架杆件使用的钢管必须进行防绣处理:即对构进行除锈,然后内壁擦涂两道防锈漆,外壁涂防锈漆一道和面漆两道。扣件为杆件的连接件用机械性能不低于KT33-8的锻铸铁制造;扣件不能有裂纹、气孔、疏松、砂眼等铸
2、造缺陷。扣件与钢管贴面要接触良好,扣件夹紧钢管时,开口处最小距离要小于5mm。钢脚手板采用厚2mm的钢板压制而成,表面有均匀分布防滑孔,板长2-4n,宽25Omm,木脚手板采用厚50mm杉木或松木制成,板长3-6m,宽不小于150mm。2双排扣件式钢管脚手架搭设1)脚手架搭设的基本要求和顺序:搭设场地应平整、夯实并设置排水措施:立于土面之上的立杆底部应加设宽度220Om1.n、厚度25Omm的垫木、垫板或其它刚性垫块,每根立杆的支垫面积应符合设计要求且不小于0.15m2;搭设之前,必须对进场的脚手架杆配件进行严格的检查,禁止使用规格和质量不合格的杆配件:搭设脚手架的场地必须分层夯实平整,每根立

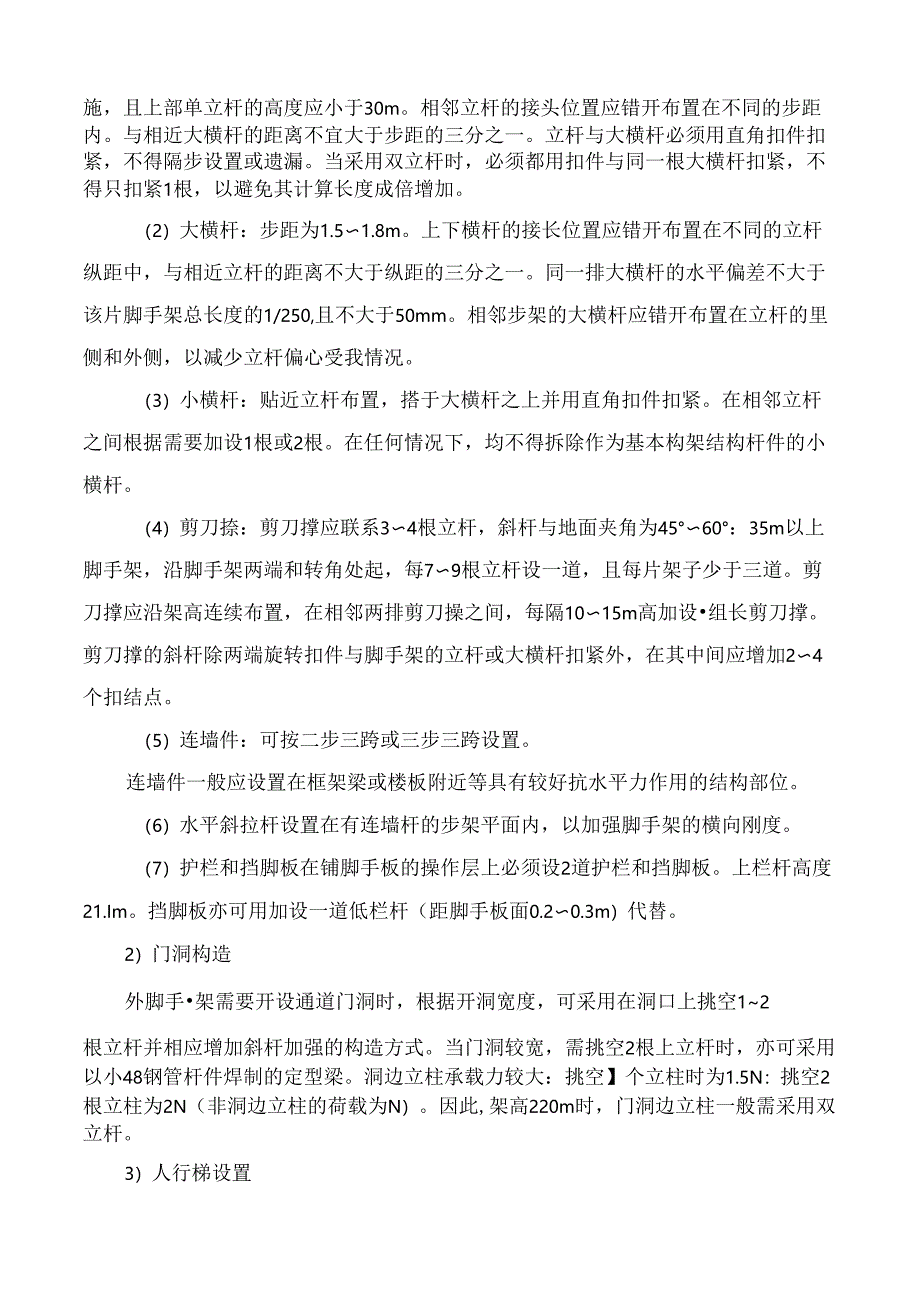

3、杆底部应设钢底座,井垫厚度大于50mm的木板,木板面积不小于015m2立杆底部加设纵横扫地杆,减少架体不均匀沉降。脚手架搭设程序为立杆一大横杆一小横杆一剪刀撑一脚手板一护身栏杆。(1)立杆:横距Ib为0.91.2m,纵距Ia为1.42.0m。单立杆双排脚手架的搭设50m以上的脚手架时。35m以下应采用双立杆,或自35m起采用分段卸载措施,且上部单立杆的高度应小于30m。相邻立杆的接头位置应错开布置在不同的步距内。与相近大横杆的距离不宜大于步距的三分之一。立杆与大横杆必须用直角扣件扣紧,不得隔步设置或遗漏。当采用双立杆时,必须都用扣件与同一根大横杆扣紧,不得只扣紧1根,以避免其计算长度成倍增加。
4、(2)大横杆:步距为1.51.8m。上下横杆的接长位置应错开布置在不同的立杆纵距中,与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差不大于该片脚手架总长度的1/250,且不大于50mm。相邻步架的大横杆应错开布置在立杆的里侧和外侧,以减少立杆偏心受我情况。(3)小横杆:贴近立杆布置,搭于大横杆之上并用直角扣件扣紧。在相邻立杆之间根据需要加设1根或2根。在任何情况下,均不得拆除作为基本构架结构杆件的小横杆。(4)剪刀捺:剪刀撑应联系34根立杆,斜杆与地面夹角为4560:35m以上脚手架,沿脚手架两端和转角处起,每79根立杆设一道,且每片架子少于三道。剪刀撑应沿架高连续布置,在相邻两排

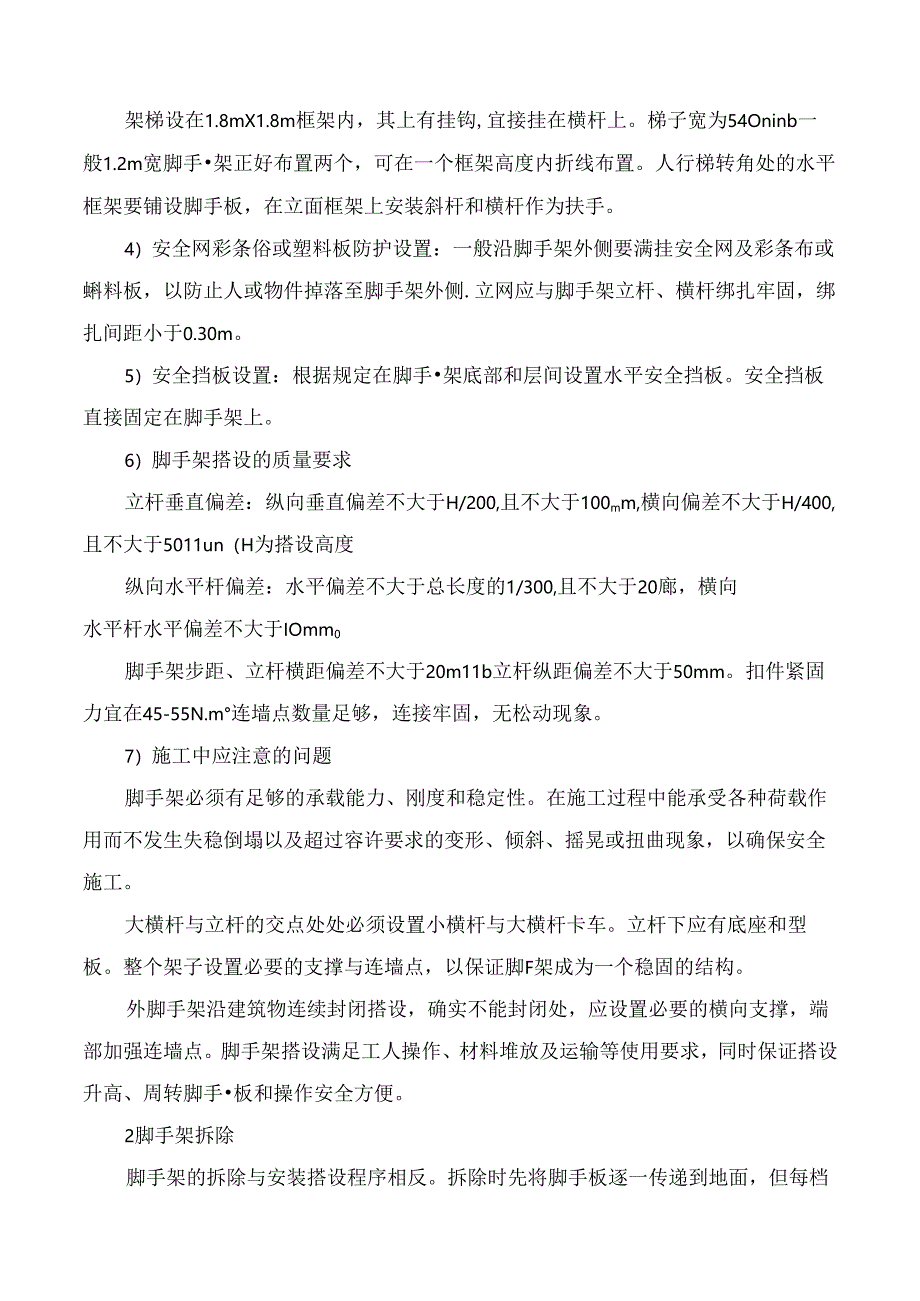

5、剪刀操之间,每隔1015m高加设组长剪刀撑。剪刀撑的斜杆除两端旋转扣件与脚手架的立杆或大横杆扣紧外,在其中间应增加24个扣结点。(5)连墙件:可按二步三跨或三步三跨设置。连墙件一般应设置在框架梁或楼板附近等具有较好抗水平力作用的结构部位。(6)水平斜拉杆设置在有连墙杆的步架平面内,以加强脚手架的横向刚度。(7)护栏和挡脚板在铺脚手板的操作层上必须设2道护栏和挡脚板。上栏杆高度21.Im。挡脚板亦可用加设一道低栏杆(距脚手板面0.20.3m)代替。2)门洞构造外脚手架需要开设通道门洞时,根据开洞宽度,可采用在洞口上挑空12根立杆并相应增加斜杆加强的构造方式。当门洞较宽,需挑空2根上立杆时,亦可采
