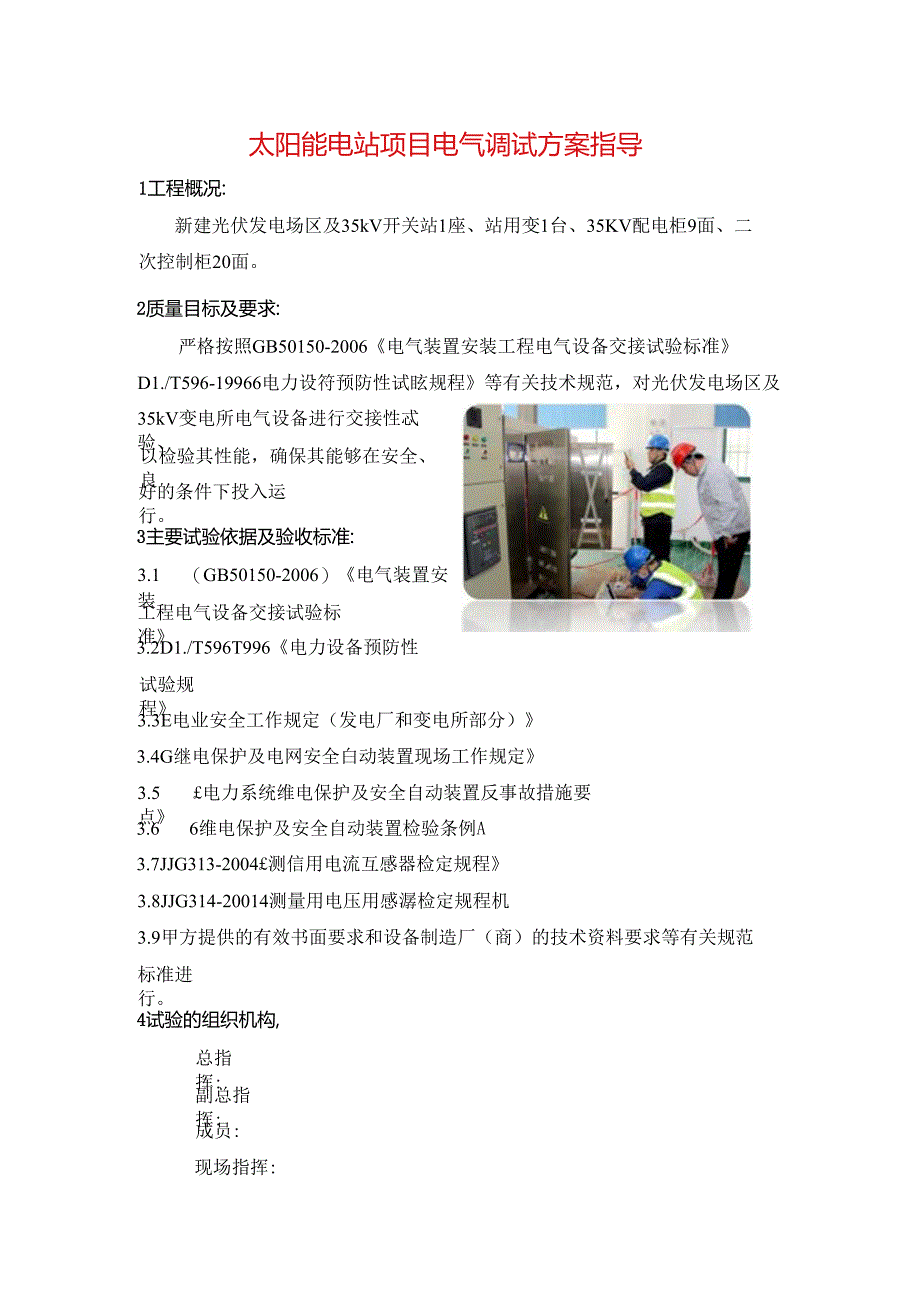

太阳能电站项目电气调试方案指导.docx_第1页
第1页 / 共12页

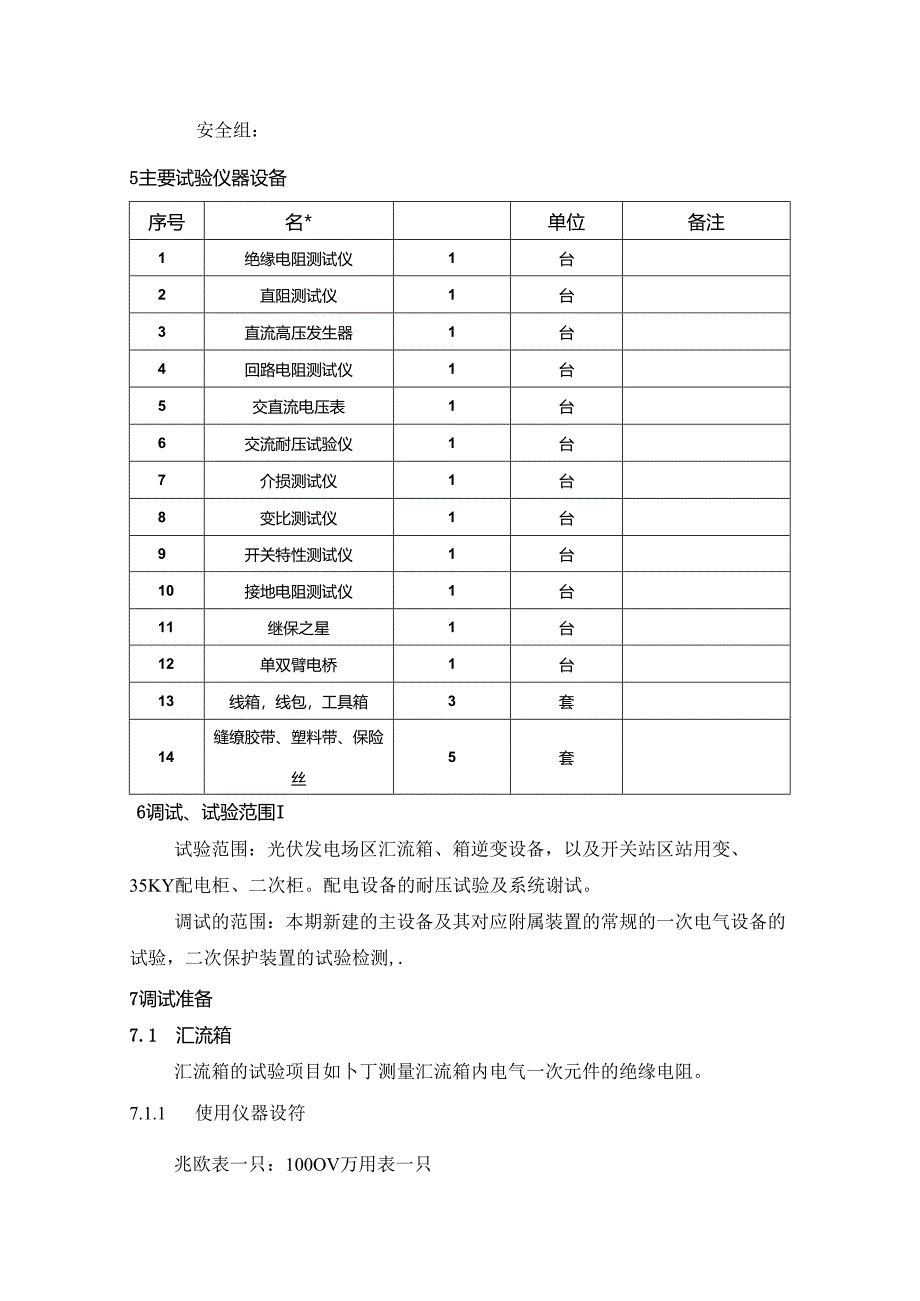

太阳能电站项目电气调试方案指导.docx_第2页
第2页 / 共12页

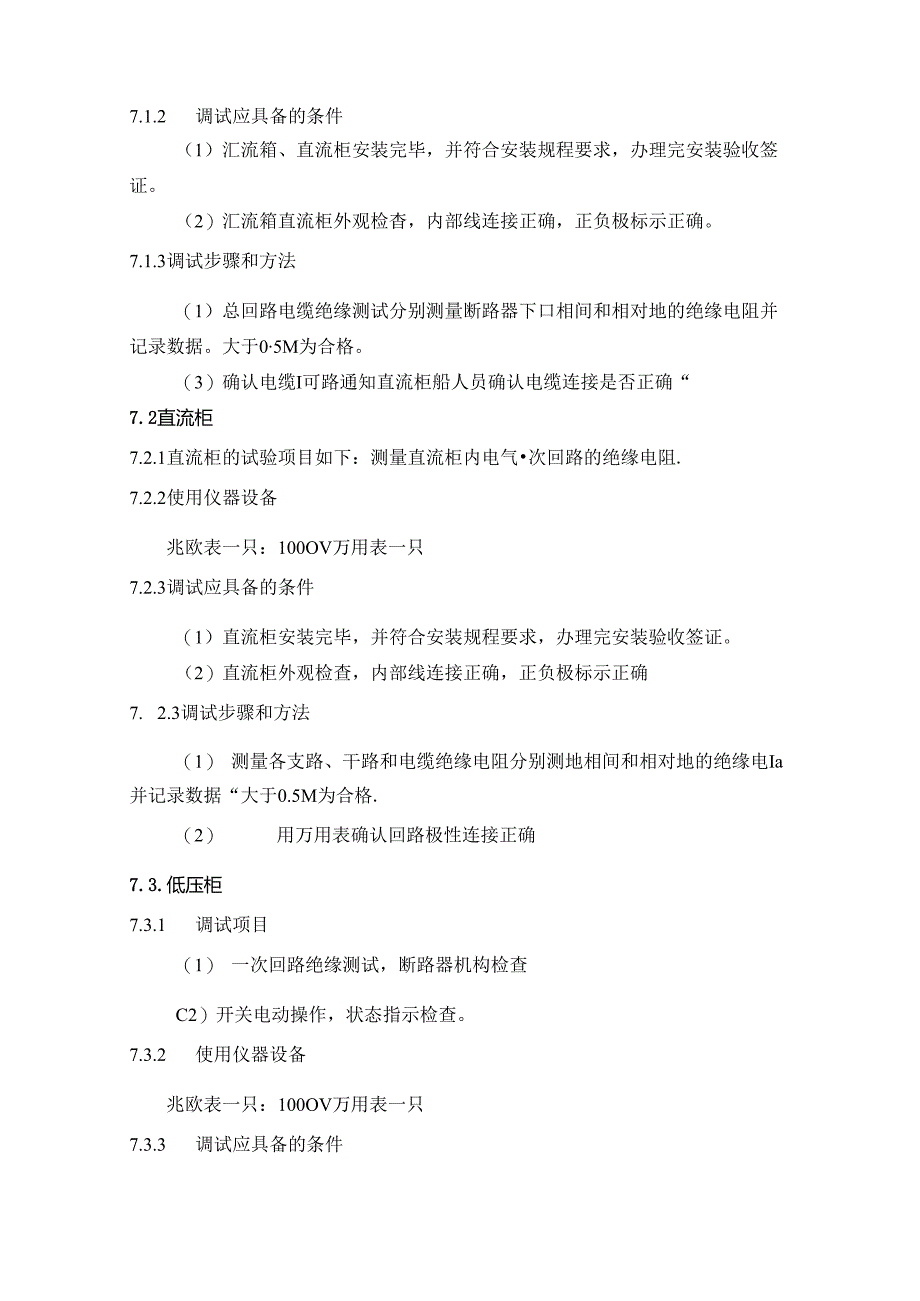

太阳能电站项目电气调试方案指导.docx_第3页
第3页 / 共12页
太阳能电站项目电气调试方案指导.docx_第4页
第4页 / 共12页
太阳能电站项目电气调试方案指导.docx_第5页
第5页 / 共12页
太阳能电站项目电气调试方案指导.docx_第6页
第6页 / 共12页
太阳能电站项目电气调试方案指导.docx_第7页
第7页 / 共12页
太阳能电站项目电气调试方案指导.docx_第8页
第8页 / 共12页
太阳能电站项目电气调试方案指导.docx_第9页
第9页 / 共12页
太阳能电站项目电气调试方案指导.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《太阳能电站项目电气调试方案指导.docx》由会员分享,可在线阅读,更多相关《太阳能电站项目电气调试方案指导.docx(12页珍藏版)》请在第壹文秘上搜索。

1、太阳能电站项目电气调试方案指导1工程概况:新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。2质量目标及要求:严格按照GB50150-2006电气装置安装工程电气设备交接试验标准D1./T596-19966电力设符预防性试眩规程等有关技术规范,对光伏发电场区及35kV变电所电气设备进行交接性忒验、以检验其性能,确保其能够在安全、良好的条件下投入运行。3主要试验依据及验收标准:3.1(GB50150-2006)电气装置安装工程电气设备交接试验标准3.2D1./T596T996电力设备预防性试验规程3.3E电业安全工作规定(发电厂和变电所部分)3.4G继电保护

2、及电网安全白动装置现场工作规定3.5电力系统维电保护及安全自动装置反事故措施要点3.66维电保护及安全自动装置检验条例A3.7JJG313-2004测信用电流互感器检定规程3.8JJG314-20014测量用电压用感潺检定规程机3.9甲方提供的有效书面要求和设备制造厂(商)的技术资料要求等有关规范标准进行。4试验的组织机构,总指挥:副总指挥:成员:现场指挥:安全组:5主要试验仪器设备序号名*单位备注1绝缘电阻测试仪1台2直阻测试仪1台3直流高压发生器1台4回路电阻测试仪1台5交直流电压表1台6交流耐压试验仪1台7介损测试仪1台8变比测试仪1台9开关特性测试仪1台10接地电阻测试仪1台11继保之

3、星1台12单双臂电桥1台13线箱,线包,工具箱3套14缝缭胶带、塑料带、保险丝5套6调试、试验范围I试验范围:光伏发电场区汇流箱、箱逆变设备,以及开关站区站用变、35KY配电柜、二次柜。配电设备的耐压试验及系统谢试。调试的范围:本期新建的主设备及其对应附属装置的常规的一次电气设备的试验,二次保护装置的试验检测,.7调试准备7.1 汇流箱汇流箱的试验项目如卜丁测量汇流箱内电气一次元件的绝缘电阻。7.1.1 使用仪器设符兆欧表一只:100OV万用表一只7.1.2 调试应具备的条件(1)汇流箱、直流柜安装完毕,并符合安装规程要求,办理完安装验收签证。(2)汇流箱直流柜外观检杳,内部线连接正确,正负极

4、标示正确。7.1.3调试步骤和方法(1)总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。大于05M为合格。(3)确认电缆I可路通知直流柜船人员确认电缆连接是否正确“7.2直流柜7.2.1直流柜的试验项目如下:测量直流柜内电气次回路的绝缘电阻.7.2.2使用仪器设备兆欧表一只:100OV万用表一只7.2.3调试应具备的条件(1)直流柜安装完毕,并符合安装规程要求,办理完安装验收签证。(2)直流柜外观检查,内部线连接正确,正负极标示正确7. 2.3调试步骤和方法(1) 测量各支路、干路和电缆绝缘电阻分别测地相间和相对地的绝缘电Ia并记录数据“大于0.5M为合格.(2) 用万用

5、表确认回路极性连接正确7.3.低压柜7.3.1 调试项目(1) 一次回路绝缘测试,断路器机构检查C2)开关电动操作,状态指示检查。7.3.2 使用仪器设备兆欧表一只:100OV万用表一只7.3.3 调试应具备的条件(1)低压交流柜安装完毕,并符合安装规程要求,办理完安装验收签证。(2) 交流柜外观检查,内部线连接正确,相序标示正确(3)进出线电缆敷设完毕.(4) 有操作电源并且能够可靠动作。7.3.4调试步骤和方法(1) 测量进出线电缆绝缘电阻分别测量相间和相对地的绝缘电阻并记录数据。大于0.5N为合格,确定相序正确。(2) 测量各开关绝缘电阻并记录数据.大丁0.5M为合格.(3) 电动操作各

6、断路器机构灵活,状态正确为合格7.4逆变器7.4.1调试应具备的条件(1) 在调试之前,应对设备的安装情况进行彻底的检查,应该用万用表特别检查直流和交流端的电压是否符合逆变器的要求,以及极性、相序是否正确,(2)检杳系统的连接均已经符合相关标准规范的要求。(3) 试运行前需要确保交流侧、直流侧所有开关均为断开状态。7.4.2检查逆变器在逆变器上电前需要对其进行一系列检杳:CD按照安装检查清单”检查逆变器的安装,接线情况。(2) 确保交直流断路器都处于断开状态。(3) 确保急停按钮已经放开,并可以正常工作。7.5变压器7.5.1检杳高压侧、低压侧绝缘和两侧的接线组别1.1.1 5.2温控系统电阻

7、是否插好7.5.3 变压器本体是否干净、接线相序检查7.5.4 步骤(1)用2500V兆欧表测试高压船绝缘电阻电阻值大于10M为合格(2)用100OV兆欧变测试低压他绝缘电阻电阻值大于0.5兆就合格7.6环网柜7.6.1检查进出线接线7.6.2测量进出线连同电缆的绝缘电阻7.6.3操作开关机构分和是否灵活7.6.4方法步骤(1) 用2500V兆欧表测址进出线连同电缆的绝缘电阻电阻值大于10M为合格(2) 操作机构无卡涩为合格(3) 高压柜D测量母线和各支路的绝绥电网大于IO1为合格2)检查各支路接线是否正酹3)控制回路送电,电动操作断路器灵活无卡涩为格4)手车位置指示应和指示灯指示一致5)手动

8、操作断路浴应可拳分合闸6)电磁锁检查7)加热照明回路检查8光伏场区送电调试顺序8.1 汇源箱送电(1) 测量汇流箱电原(2) 电压和极性正确后和总断路器(3) 对讲机通知直流柜侧人员测他电压和极性8.2 直流柜送电(1) 电压和极性正确后合断路器(2) 测量逆变器他的电压和极性2.3. 高压柜送电(1) H04柜带电显示灯亮后把断路器推动工作位置C2)把其他柜小车推进试验位置(3) 合AH04柜断路器对站用变进行冲击合闸试脸第一次冲击试脸完毕间隔5min后可进行第二次冲击试验,进行第二次至第三次冲击,每次间隔时间不少于5同n,干式变每次带电运行时间不少于1min。(4)测量PT二次电压和站用变

9、电压,正常后分别合上站用变各分支开关(5) 合H02柜做变压器冲击忒验第一次冲击试验完毕间隔5min后可进行第二次冲击试验,进行第二次至第三次冲击,每次间隔时间不少于5min,干式变每次带电运行时间不少于1min.最后一次冲击无异常后合上低压断路器;8.4 低压柜送电(1) 检查断路罂上口电压(2) 正常后合断路器(3) 测量逆变器低压(W电压8.5 逆变辱送电调试8.5.1检查逆变器电压D检查网则电压检隹逆变器的三相是否连接正确。2)试运行检查网侧相电压及线电压是否都在预定范围内,并记录电压值“3)检杳直流侧电压直流侧应从直流柜连接至逆变器。4)确保DC输入极性正确.测量并记录DC(开路)电

10、压,井且不超过允许的最大直流电压值。8.5.2开机前准缶当所有项目检查完毕且确认符合要求后进行开机准备。1)再次确认网侧线电压380VACa2)确保没有人员在对逆变器机柜内外电路进行操作13)符接线时和下的接线处防护透明板安装到原来位置.,然后关好柜体前门,将门锁锁好。8.5.3开机苜次运转操作步骤如卜:D将逆变器的交流侧的断路器手柄旋至“ON”位置。2)相直潦侧的断路器手柄分别旋至“ON”位置。3)功率逆变电路以及1.CD控制面板进行自动初始化需要大约一分钟的时间。逆变器“POWER”1.ED灯点亮4)如果DC电压低于DC启动电压值(47OV),则1.CD控制面板上的运行状态显示为“Star

11、t-up”(启动中)。5)如果DC电压超过DC启动电压值(470V)并持续1分钟,则SG500KT1.将自动切换至“Run(运行)状态。此时“OPERATION”指示灯点亮。此时逆变器转入正常运行状态。8. 5.4完成调试逆变罂并网运行后进行如下测试步骤:D检查逆变器是否存在异常,如,噪声过大、发热址过大、出现异常气味或目烟。2)检查逆变器外壳接地是否正常。3)操作1.CD控制面板,检杳其工作显示是否正常、准确。至此,SG500KT1.试运行过程全部完成,可进入日常运行维护过程。9开关站区主要设备9.1 IOkV变压器1) 测盘绕组连同套管的直潦电R1:2) 检杳所有分接头的电压比;3) 测量

12、绕组连同套管的绝缘电阻、吸收比或极化指数:(绝缘电阻值不低T产品出试验值的70%,在常温下吸收比不应小丁1.3)。4) 有我调压切换装置的检查和试验:5) 测量绕组连同套管的介膜损耗角正切值tgb:(不应大于产品出厂试验值的130%)6) 检查相位7) 测量绕组连同套管的直流泄漏电流(不超过标准附录D的规定)8) 绕组连同套管的交流耐压9) 本体油交流耐压试验(24OkY)9.2 SVG动态补偿装置1) 检查接线组别与极性:2) 测量绕组的绝缘电阻:(不宜低于100OMQ)3) 测量一,二次绕组直流电阻;(实测值应符合制造厂规定)4) 测量电容式电压互感器的介侦损耗角正切值(电容量与出厂值相比

13、其变化量超过-5%或10%时要引起注意,Igb不应大于0.5%)9.3 35kVSF6断路器1) 测址绝缘拉杆绝缘电阻:参照制造厂的规定)2) 测域每相导电回路的电阻:(参照制造厂的规定)3) 测盘断路器的分、合闸时间:(参照制造厂的规定)4) 测址断路器分、合闸的网期时间:(参照制造厂的规定)5) 测量断路器分、合闸线圈绝缘电阻及直流电阻:(绝缘电阻不低于IOMQ,直流电阴应符合制造厂的规定6) 断路器搅动机构的试验;(应按相关标准的有关规定进行)9.4 35kV电压互感器(PT)D测量绕组的绝缘电阻(不低100OMQ)2) 检查极性;3)测量,二次绕组的直潦电阻;(应参照制造厂的规定)4)

14、 测量电容式电压互感器的介质损耗角正切值(Ig6不应大于0.5%)5) 检测量绕组的绝缘电阻;(不宜低于1000MQ)6) 交流耐压试验1.5 35kV电流互感暑(Cr)1) 测量绕组的绝,彖电阻(不低于1000MQ)2) 极性检查:3) 变比检查4) 测量二次绕组直流电阻;(应参照制造J.的规定)5) 交流耐压试验1.6 35kV新路器D测址绝缘电阻:(应参照制造厂的规定)2) 测量每相导电回路的电阻:(应符合产品技术条件的规定)3) 测量断路器的分、合闸时间:(应符合产品技术条件的规定)4) 测量断路器触头的分、合闸的同期性及配合时间:(应符合产品技术条件的规定)5) 测量断路落触头合闸弹跳时间:(应符合产品技术条件的规定)6) 测量断路器分、合闸线圈绝缘电阻及直流电阻:(应符合产品技术条件的规定)7) 断路器操动机构的试验:(应按相关标准的有关规定进行)8) 交流耐压试验9.7 35kV氧化悴避雷器1) 测量绝缘电阻:(不低于2500MC)2)测量
