《常用钻井液配置方法和比例要求.docx》由会员分享，可在线阅读，更多相关《常用钻井液配置方法和比例要求.docx（3页珍藏版）》请在第壹文秘上搜索。

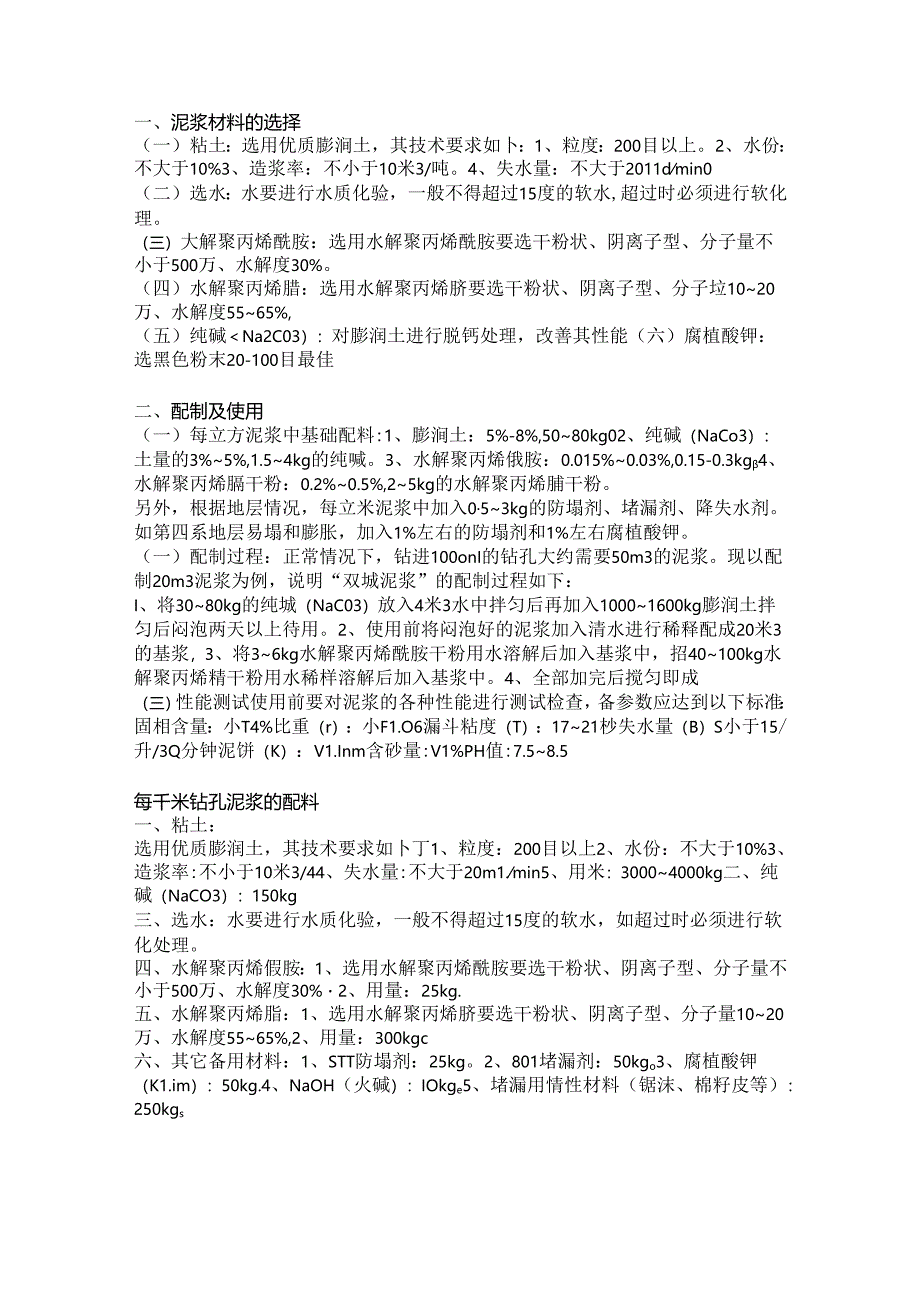

1、一、泥浆材料的选择（一）粘土：选用优质膨涧土，其技术要求如卜：1、粒度：200目以上。2、水份：不大于10%3、造浆率：不小于10米3/吨。4、失水量：不大于2011dmin0（二）选水：水要进行水质化验，一般不得超过15度的软水,超过时必须进行软化理。（三）大解聚丙烯酰胺：选用水解聚丙烯酰胺要选干粉状、阴离子型、分子量不小于500万、水解度30%。（四）水解聚丙烯腊：选用水解聚丙烯脐要选干粉状、阴离子型、分子垃1020万、水解度5565%,（五）纯碱Na2C03）：对膨润土进行脱钙处理，改善其性能（六）腐植酸钾：选黑色粉末20-100目最佳二、配制及使用（一）每立方泥浆中基础配料:1、膨涧土
2、：5%-8%,5080kg02、纯碱（NaCo3）：土量的3%5%,1.54kg的纯喊。3、水解聚丙烯俄胺：0.015%0.03%,0.15-0.3kg4、水解聚丙烯膈干粉：0.2%0.5%,25kg的水解聚丙烯脯干粉。另外，根据地层情况，每立米泥浆中加入053kg的防塌剂、堵漏剂、降失水剂。如第四系地层易塌和膨胀，加入1%左右的防塌剂和1%左右腐植酸钾。（一）配制过程：正常情况下，钻进100onI的钻孔大约需要50m3的泥浆。现以配制20m3泥浆为例，说明“双城泥浆”的配制过程如下：I、将3080kg的纯城（NaC03）放入4米3水中拌匀后再加入10001600kg膨润土拌匀后闷泡两天以上待
3、用。2、使用前将闷泡好的泥浆加入清水进行稀释配成20米3的基浆，3、将36kg水解聚丙烯酰胺干粉用水溶解后加入基浆中，招40100kg水解聚丙烯精干粉用水稀样溶解后加入基浆中。4、全部加完后搅匀即成（三）性能测试使用前要对泥浆的各种性能进行测试检查，备参数应达到以下标准：固相含量：小T4%比重（r）：小F1.O6漏斗粘度（T）：1721杪失水量（B）S小于15/升/3Q分钟泥饼（K）：V1.Inm含砂量:V1%PH值:7.58.5每千米钻孔泥浆的配料一、粘土：选用优质膨润土，其技术要求如卜丁1、粒度：200目以上2、水份：不大于10%3、造浆率:不小于10米3/44、失水量:不大于20m1.m

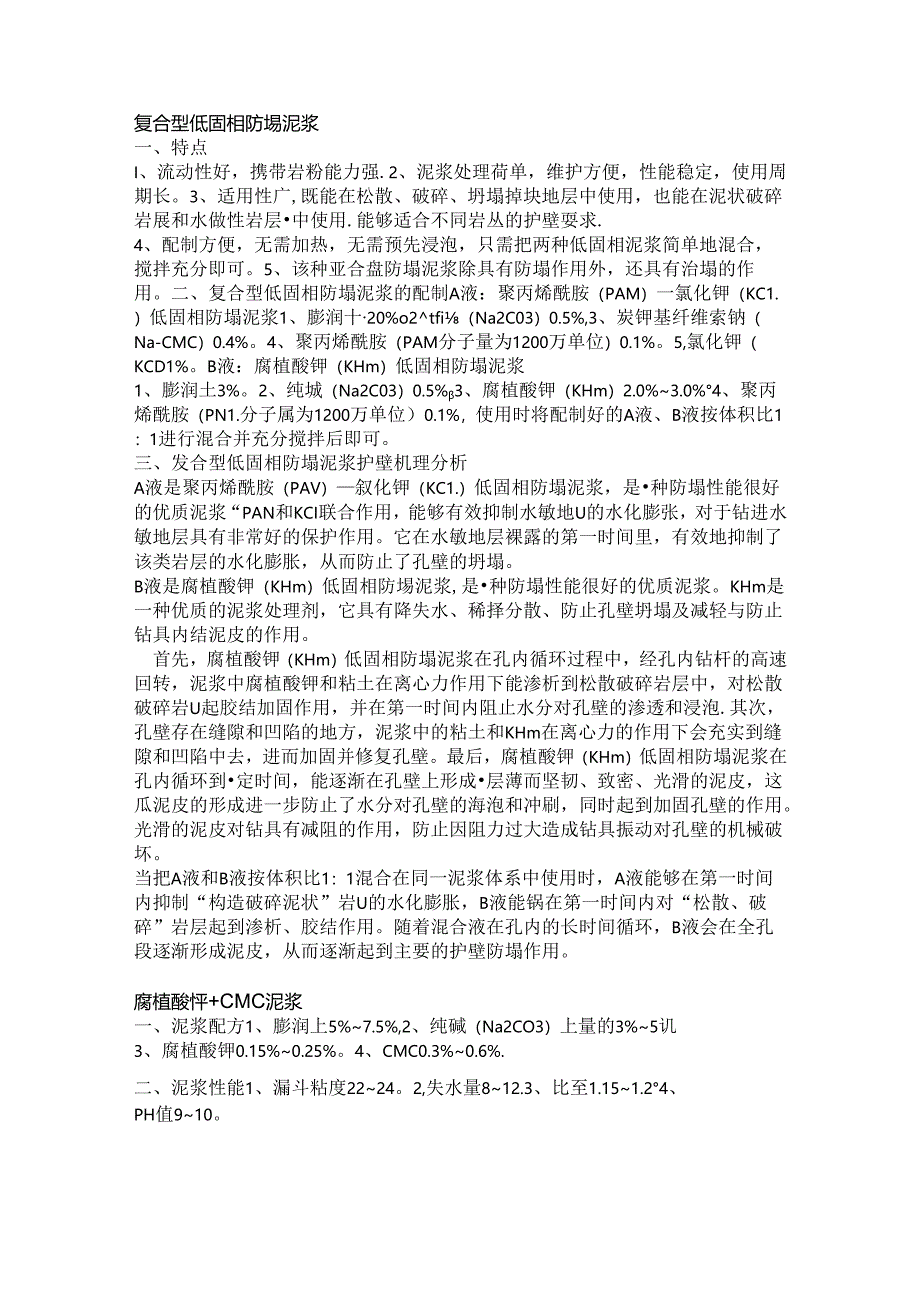

4、in5、用米：30004000kg二、纯碱（NaCO3）：150kg三、选水：水要进行水质化验，一般不得超过15度的软水，如超过时必须进行软化处理。四、水解聚丙烯假胺：1、选用水解聚丙烯酰胺要选干粉状、阴离子型、分子量不小于500万、水解度30%2、用量：25kg.五、水解聚丙烯脂：1、选用水解聚丙烯脐要选干粉状、阴离子型、分子量1020万、水解度5565%,2、用量：300kgc六、其它备用材料：1、STT防塌剂：25kg。2、801堵漏剂：50kgo3、腐植酸钾（K1.im）：50kg.4、NaOH（火碱）：IOkge5、堵漏用情性材料（锯沫、棉籽皮等）：250kgs复合型低固相防埸泥浆一
5、、特点I、流动性好，携带岩粉能力强.2、泥浆处理荷单，维护方便，性能稳定，使用周期长。3、适用性广,既能在松散、破碎、坍塌掉块地层中使用，也能在泥状破碎岩展和水做性岩层中使用.能够适合不同岩丛的护壁耍求.4、配制方便，无需加热，无需预先浸泡，只需把两种低固相泥浆简单地混合，搅拌充分即可。5、该种亚合盘防塌泥浆除具有防塌作用外，还具有治塌的作用。二、复合型低固相防塌泥浆的配制A液：聚丙烯酰胺（PAM）一氯化钾（KC1.）低固相防塌泥浆1、膨润十20%o2tfi（Na2C03）0.5%,3、炭钾基纤维索钠（Na-CMC）0.4%。4、聚丙烯酰胺（PAM分子量为1200万单位）0.1%。5,氯化钾（
6、KCD1%。B液：腐植酸钾（KHm）低固相防塌泥浆1、膨润土3%。2、纯城（Na2C03）0.5%3、腐植酸钾（KHm）2.0%3.0%4、聚丙烯酰胺（PN1.分子属为1200万单位）0.1%，使用时将配制好的A液、B液按体积比1：1进行混合并充分搅拌后即可。三、发合型低固相防塌泥浆护壁机理分析A液是聚丙烯酰胺（PAV）叙化钾（KC1.）低固相防塌泥浆，是种防塌性能很好的优质泥浆“PAN和KCI联合作用，能够有效抑制水敏地U的水化膨张，对于钻进水敏地层具有非常好的保护作用。它在水敏地层裸露的第一时间里，有效地抑制了该类岩层的水化膨胀，从而防止了孔壁的坍塌。B液是腐植酸钾（KHm）低固相防埸泥浆
7、,是种防塌性能很好的优质泥浆。KHm是一种优质的泥浆处理剂，它具有降失水、稀择分散、防止孔壁坍塌及减轻与防止钻具内结泥皮的作用。首先，腐植酸钾（KHm）低固相防塌泥浆在孔内循环过程中，经孔内钻杆的高速回转，泥浆中腐植酸钾和粘土在离心力作用下能渗析到松散破碎岩层中，对松散破碎岩U起胶结加固作用，并在第一时间内阻止水分对孔壁的渗透和浸泡.其次，孔壁存在缝隙和凹陷的地方，泥浆中的粘土和KHm在离心力的作用下会充实到缝隙和凹陷中去，进而加固并修复孔壁。最后，腐植酸钾（KHm）低固相防塌泥浆在孔内循环到定时间，能逐渐在孔壁上形成层薄而坚韧、致密、光滑的泥皮，这瓜泥皮的形成进一步防止了水分对孔壁的海泡和冲

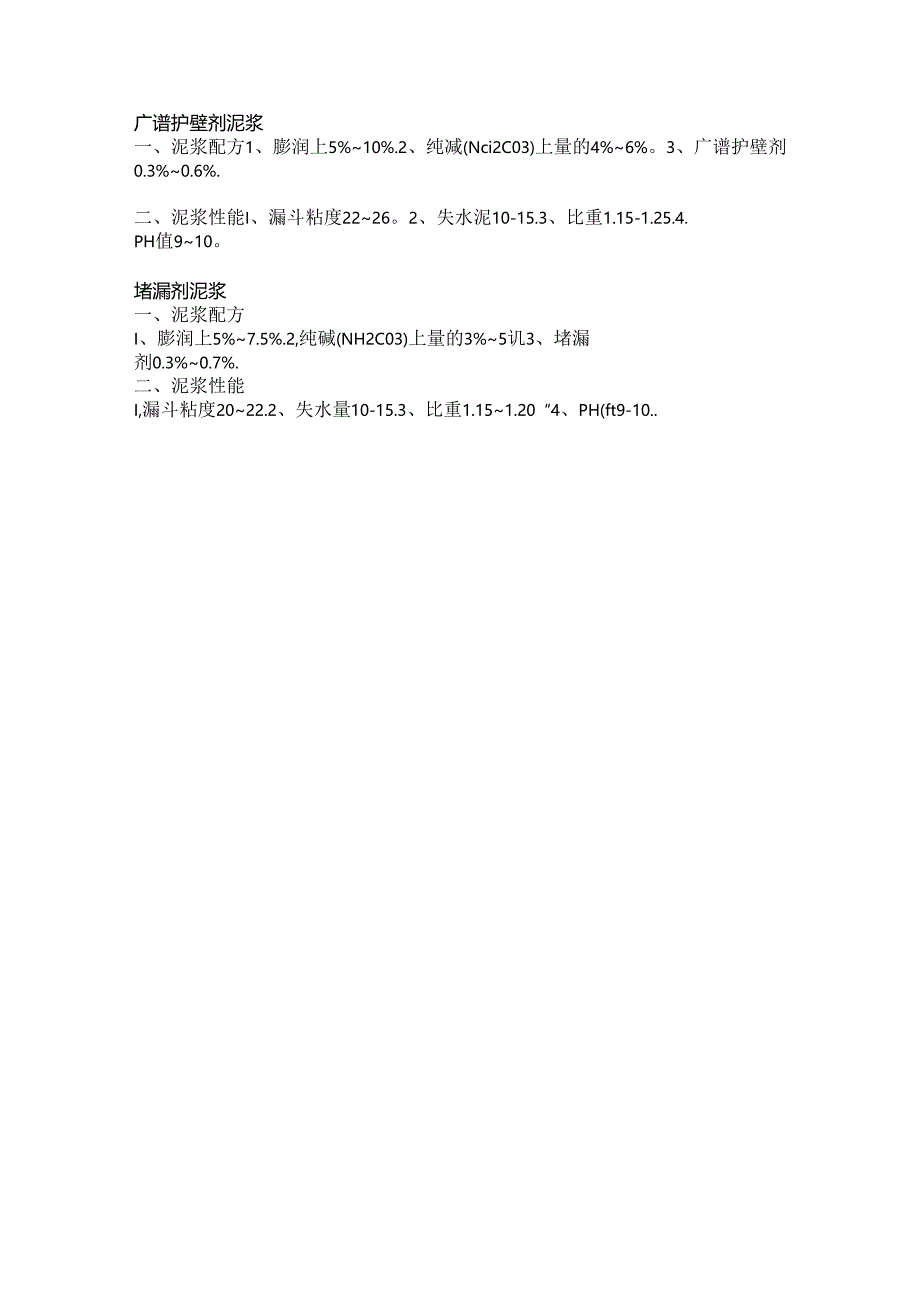

8、刷，同时起到加固孔壁的作用。光滑的泥皮对钻具有减阻的作用，防止因阻力过大造成钻具振动对孔壁的机械破坏。当把A液和B液按体积比1：1混合在同一泥浆体系中使用时，A液能够在第一时间内抑制“构造破碎泥状”岩U的水化膨胀，B液能锅在第一时间内对“松散、破碎”岩层起到渗析、胶结作用。随着混合液在孔内的长时间循环，B液会在全孔段逐渐形成泥皮，从而逐渐起到主要的护壁防塌作用。腐植酸怦+CMC泥浆一、泥浆配方1、膨润上5%7.5%,2、纯碱（Na2CO3）上量的3%5讥3、腐植酸钾0.15%0.25%。4、CMC0.3%0.6%.二、泥浆性能1、漏斗粘度2224。2,失水量812.3、比至1.151.24、PH值910。广谱护壁剂泥浆一、泥浆配方1、膨润上5%10%.2、纯减(Nci2C03)上量的4%6%。3、广谱护壁剂0.3%0.6%.二、泥浆性能I、漏斗粘度2226。2、失水泥10-15.3、比重1.15-1.25.4.PH值910。堵漏剂泥浆一、泥浆配方I、膨润上5%7.5%.2,纯碱(NH2C03)上量的3%5讥3、堵漏剂0.3%0.7%.二、泥浆性能I,漏斗粘度2022.2、失水量10-15.3、比重1.151.20“4、PH(ft9-10.
