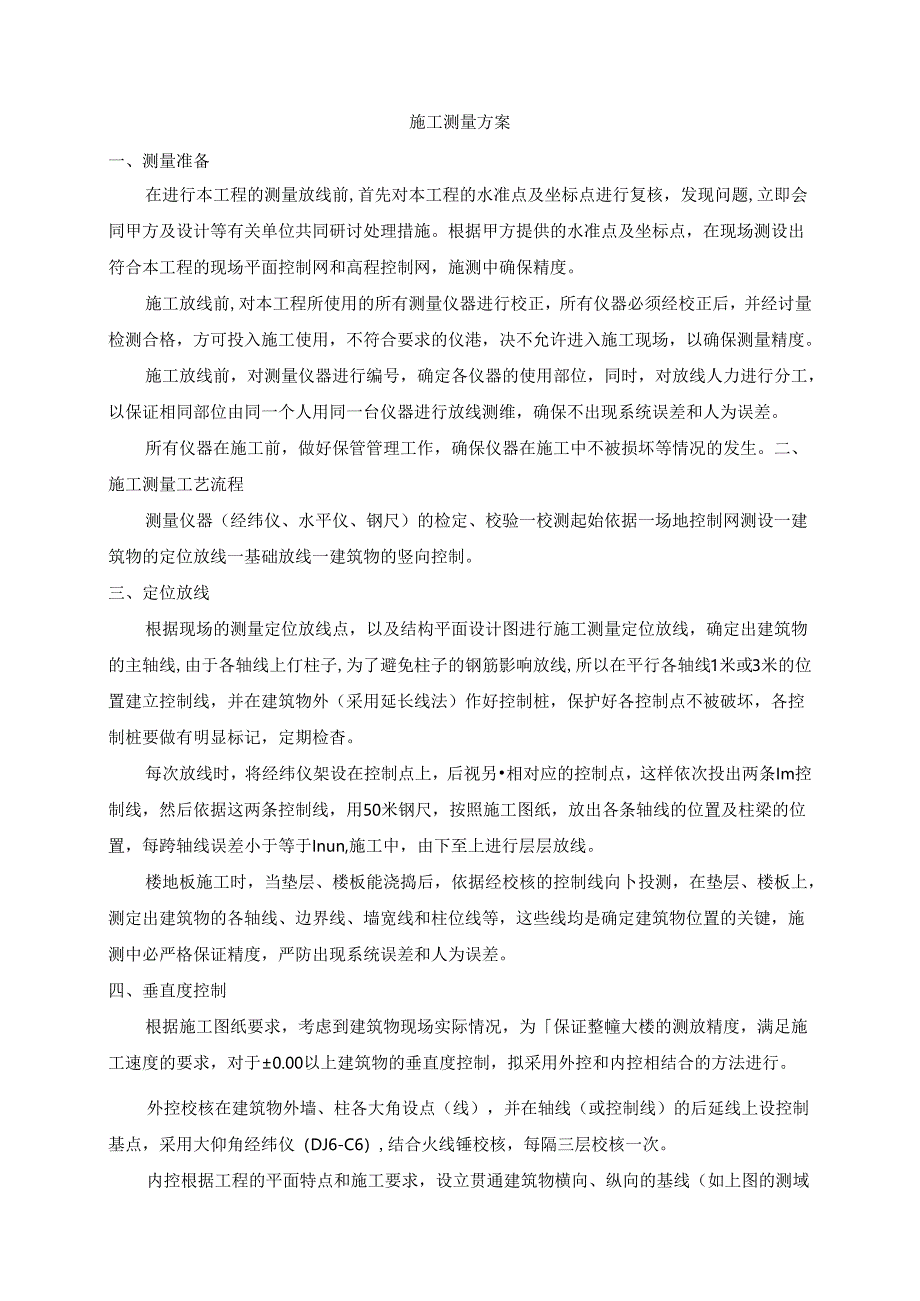

1、施工测量方案一、测量准备在进行本工程的测量放线前,首先对本工程的水准点及坐标点进行复核，发现问题,立即会同甲方及设计等有关单位共同研讨处理措施。根据甲方提供的水准点及坐标点，在现场测设出符合本工程的现场平面控制网和高程控制网，施测中确保精度。施工放线前,对本工程所使用的所有测量仪器进行校正，所有仪器必须经校正后，并经讨量检测合格，方可投入施工使用，不符合要求的仪港，决不允许进入施工现场，以确保测量精度。施工放线前，对测量仪器进行编号，确定各仪器的使用部位，同时，对放线人力进行分工，以保证相同部位由同一个人用同一台仪器进行放线测维，确保不出现系统误差和人为误差。所有仪器在施工前，做好保管管理工作
2、，确保仪器在施工中不被损坏等情况的发生。二、施工测量工艺流程测量仪器（经纬仪、水平仪、钢尺）的检定、校验一校测起始依据一场地控制网测设一建筑物的定位放线一基础放线一建筑物的竖向控制。三、定位放线根据现场的测量定位放线点，以及结构平面设计图进行施工测量定位放线，确定出建筑物的主轴线,由于各轴线上仃柱子,为了避免柱子的钢筋影响放线,所以在平行各轴线1米或3米的位置建立控制线，并在建筑物外（采用延长线法）作好控制桩，保护好各控制点不被破坏，各控制桩要做有明显标记，定期检杳。每次放线时，将经纬仪架设在控制点上，后视另相对应的控制点，这样依次投出两条Im控制线，然后依据这两条控制线，用50米钢尺，按照施
3、工图纸，放出各条轴线的位置及柱梁的位置，每跨轴线误差小于等于Inun,施工中，由下至上进行层层放线。楼地板施工时，当垫层、楼板能浇捣后，依据经校核的控制线向卜投测，在垫层、楼板上，测定出建筑物的各轴线、边界线、墙宽线和柱位线等，这些线均是确定建筑物位置的关键，施测中必严格保证精度，严防出现系统误差和人为误差。四、垂直度控制根据施工图纸要求，考虑到建筑物现场实际情况，为保证整幢大楼的测放精度，满足施工速度的要求，对于0.00以上建筑物的垂直度控制，拟采用外控和内控相结合的方法进行。外控校核在建筑物外墙、柱各大角设点（线），并在轴线（或控制线）的后延线上设控制基点，采用大仰角经纬仪（DJ6-C6）

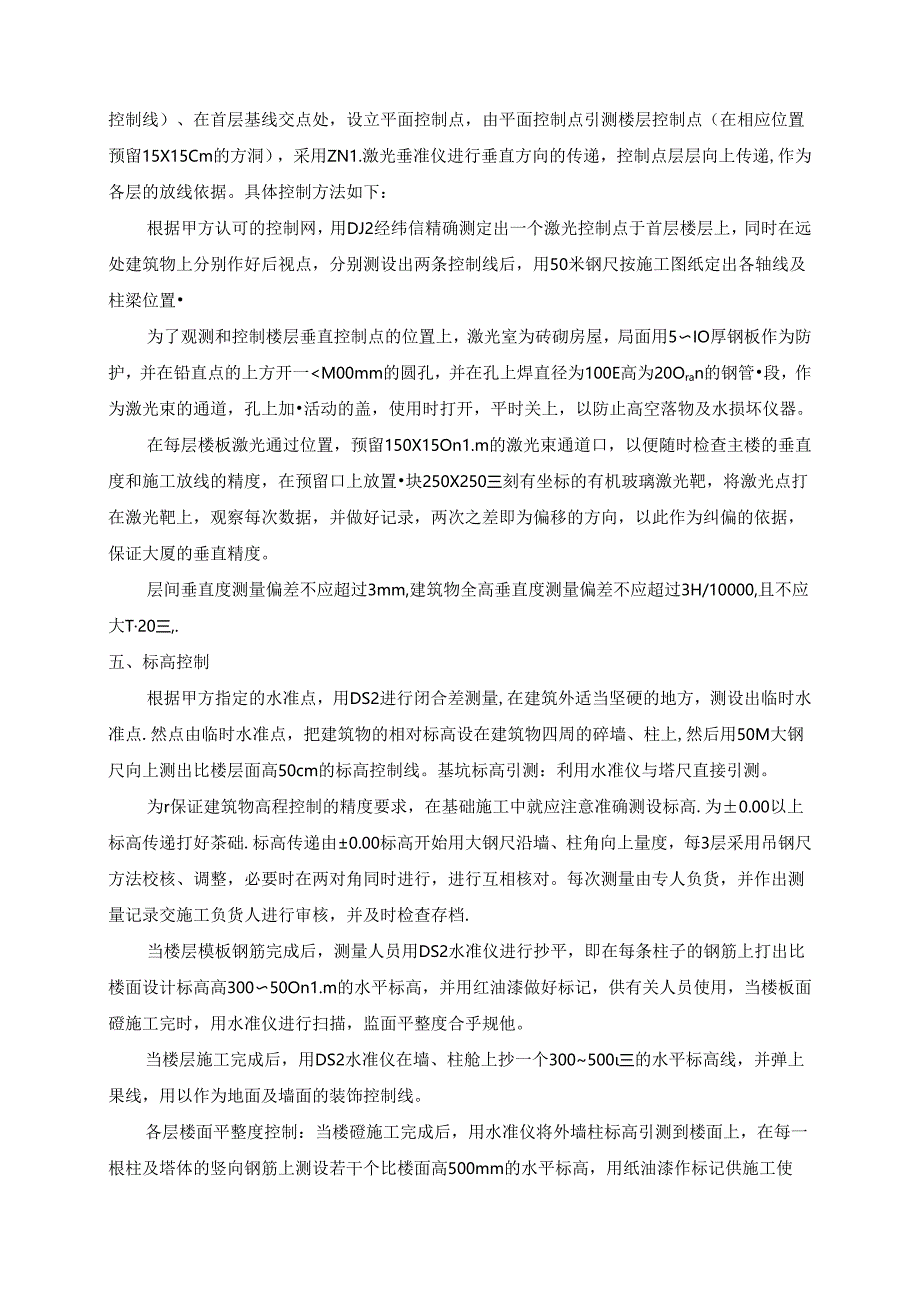

4、,结合火线锤校核，每隔三层校核一次。内控根据工程的平面特点和施工要求，设立贯通建筑物横向、纵向的基线（如上图的测域控制线）、在首层基线交点处，设立平面控制点，由平面控制点引测楼层控制点（在相应位置预留15X15Cm的方洞），采用ZN1.激光垂准仪进行垂直方向的传递，控制点层层向上传递,作为各层的放线依据。具体控制方法如下：根据甲方认可的控制网，用DJ2经纬信精确测定出一个激光控制点于首层楼层上，同时在远处建筑物上分别作好后视点，分别测设出两条控制线后，用50米钢尺按施工图纸定出各轴线及柱梁位置为了观测和控制楼层垂直控制点的位置上，激光室为砖砌房屋，局面用5IO厚钢板作为防护，并在铅直点的上方开
5、一M00mm的圆孔，并在孔上焊直径为100E高为20Oran的钢管段，作为激光束的通道，孔上加活动的盖，使用时打开，平时关上，以防止高空落物及水损坏仪器。在每层楼板激光通过位置，预留150X15On1.m的激光束通道口，以便随时检查主楼的垂直度和施工放线的精度，在预留口上放置块250X250三刻有坐标的有机玻璃激光靶，将激光点打在激光靶上，观察每次数据，并做好记录，两次之差即为偏移的方向，以此作为纠偏的依据，保证大厦的垂直精度。层间垂直度测量偏差不应超过3mm,建筑物全高垂直度测量偏差不应超过3H/10000,且不应大T20三,.五、标高控制根据甲方指定的水准点，用DS2进行闭合差测量,在建筑
6、外适当坚硬的地方，测设出临时水准点.然点由临时水准点，把建筑物的相对标高设在建筑物四周的碎墙、柱上,然后用50M大钢尺向上测出比楼层面高50cm的标高控制线。基坑标高引测：利用水准仪与塔尺直接引测。为r保证建筑物高程控制的精度要求，在基础施工中就应注意准确测设标高.为0.00以上标高传递打好茶础.标高传递由0.00标高开始用大钢尺沿墙、柱角向上量度，每3层采用吊钢尺方法校核、调整，必要时在两对角同时进行，进行互相核对。每次测量由专人负货，并作出测量记录交施工负货人进行审核，并及时检查存档.当楼层模板钢筋完成后，测量人员用DS2水准仪进行抄平，即在每条柱子的钢筋上打出比楼面设计标高高30050O

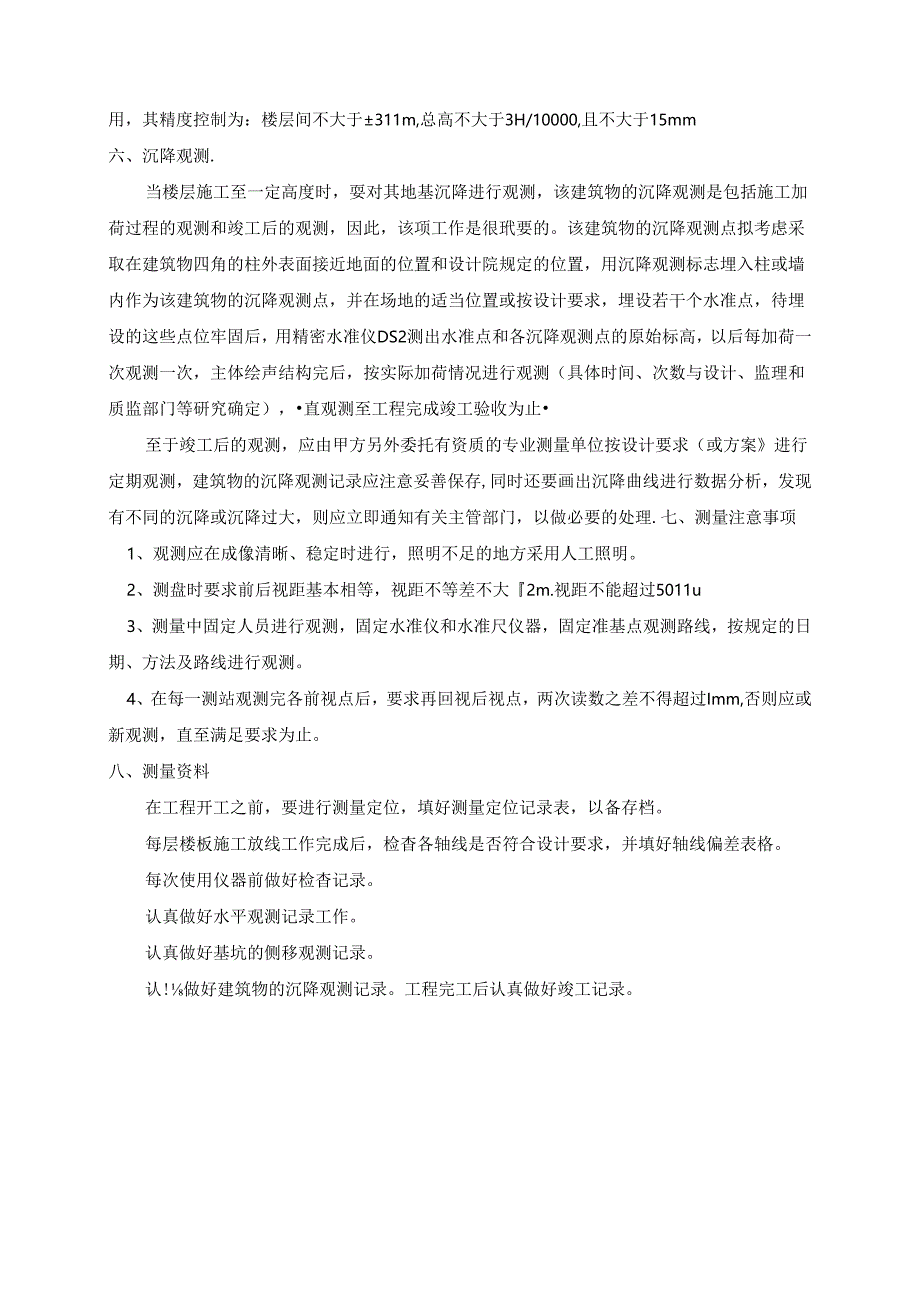

7、n1.m的水平标高，并用红油漆做好标记，供有关人员使用，当楼板面磴施工完时，用水准仪进行扫描，监面平整度合乎规他。当楼层施工完成后，用DS2水准仪在墙、柱舱上抄一个300500三的水平标高线，并弹上果线，用以作为地面及墙面的装饰控制线。各层楼面平整度控制：当楼磴施工完成后，用水准仪将外墙柱标高引测到楼面上，在每一根柱及塔体的竖向钢筋上测设若干个比楼面高500mm的水平标高，用纸油漆作标记供施工使用，其精度控制为：楼层间不大于311m,总高不大于3H/10000,且不大于15mm六、沉降观测.当楼层施工至一定高度时，耍对其地基沉降进行观测，该建筑物的沉降观测是包括施工加荷过程的观测和竣工后的观测
8、，因此，该项工作是很玳要的。该建筑物的沉降观测点拟考虑采取在建筑物四角的柱外表面接近地面的位置和设计院规定的位置，用沉降观测标志埋入柱或墙内作为该建筑物的沉降观测点，并在场地的适当位置或按设计要求，埋设若干个水准点，待埋设的这些点位牢固后，用精密水准仪DS2测出水准点和各沉降观测点的原始标高，以后每加荷一次观测一次，主体绘声结构完后，按实际加荷情况进行观测（具体时间、次数与设计、监理和质监部门等研究确定），直观测至工程完成竣工验收为止至于竣工后的观测，应由甲方另外委托有资质的专业测量单位按设计要求（或方案进行定期观测，建筑物的沉降观测记录应注意妥善保存,同时还要画出沉降曲线进行数据分析，发现有
9、不同的沉降或沉降过大，则应立即通知有关主管部门，以做必要的处理.七、测量注意事项1、观测应在成像清晰、稳定时进行，照明不足的地方采用人工照明。2、测盘时要求前后视距基本相等，视距不等差不大2m.视距不能超过5011u3、测量中固定人员进行观测，固定水准仪和水准尺仪器，固定准基点观测路线，按规定的日期、方法及路线进行观测。4、在每一测站观测完各前视点后，要求再回视后视点，两次读数之差不得超过Imm,否则应或新观测，直至满足要求为止。八、测量资料在工程开工之前，要进行测量定位，填好测量定位记录表，以备存档。每层楼板施工放线工作完成后，检杳各轴线是否符合设计要求，并填好轴线偏差表格。每次使用仪器前做好检杳记录。认真做好水平观测记录工作。认真做好基坑的侧移观测记录。认!做好建筑物的沉降观测记录。工程完工后认真做好竣工记录。
