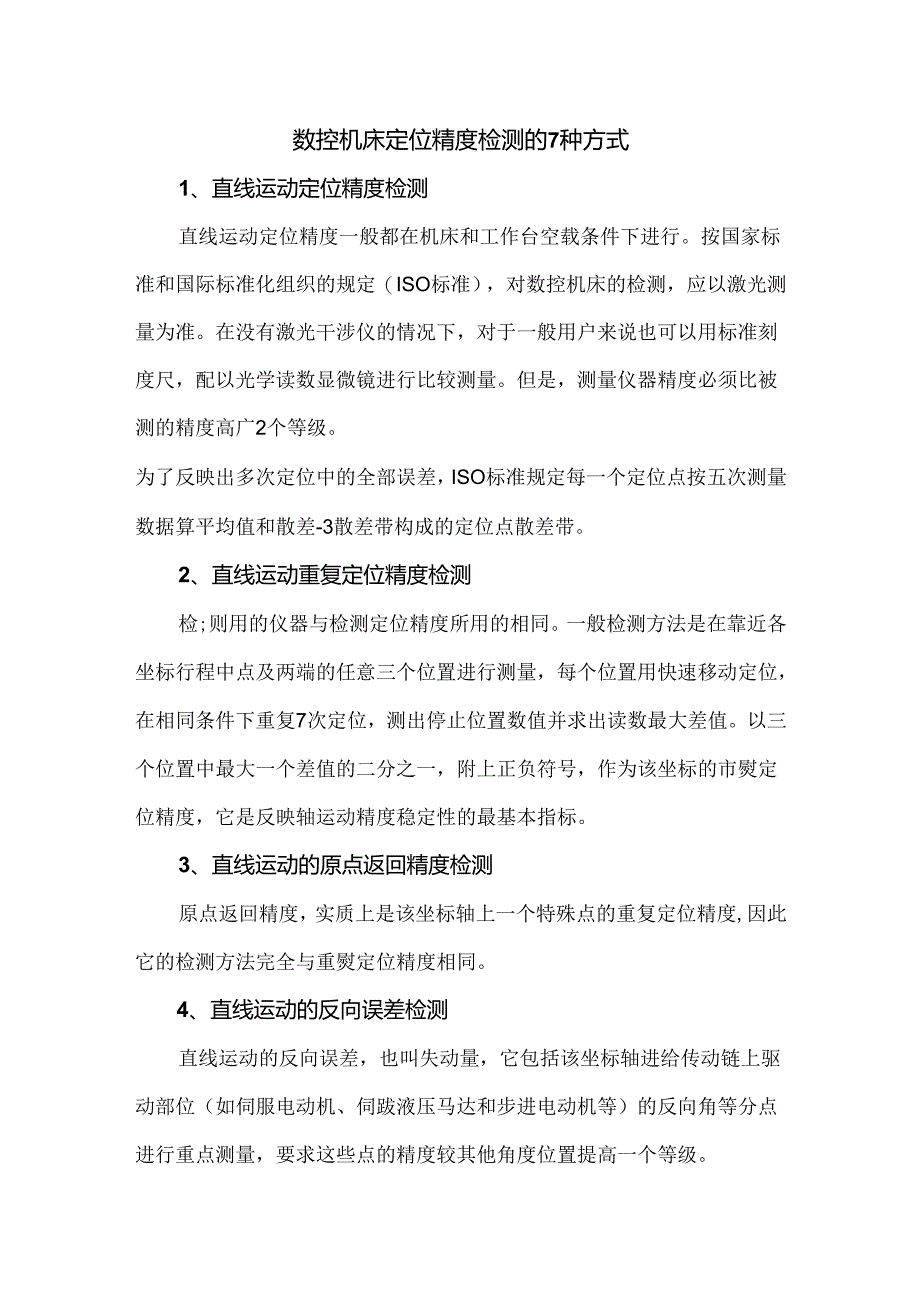

1、数控机床定位精度检测的7种方式1、直线运动定位精度检测直线运动定位精度一般都在机床和工作台空载条件下进行。按国家标准和国际标准化组织的规定（ISO标准），对数控机床的检测，应以激光测量为准。在没有激光干涉仪的情况下，对于一般用户来说也可以用标准刻度尺，配以光学读数显微镜进行比较测量。但是，测量仪器精度必须比被测的精度高广2个等级。为了反映出多次定位中的全部误差，ISO标准规定每一个定位点按五次测量数据算平均值和散差-3散差带构成的定位点散差带。2、直线运动重复定位精度检测检;则用的仪器与检测定位精度所用的相同。一般检测方法是在靠近各坐标行程中点及两端的任意三个位置进行测量，每个位置用快速移动定

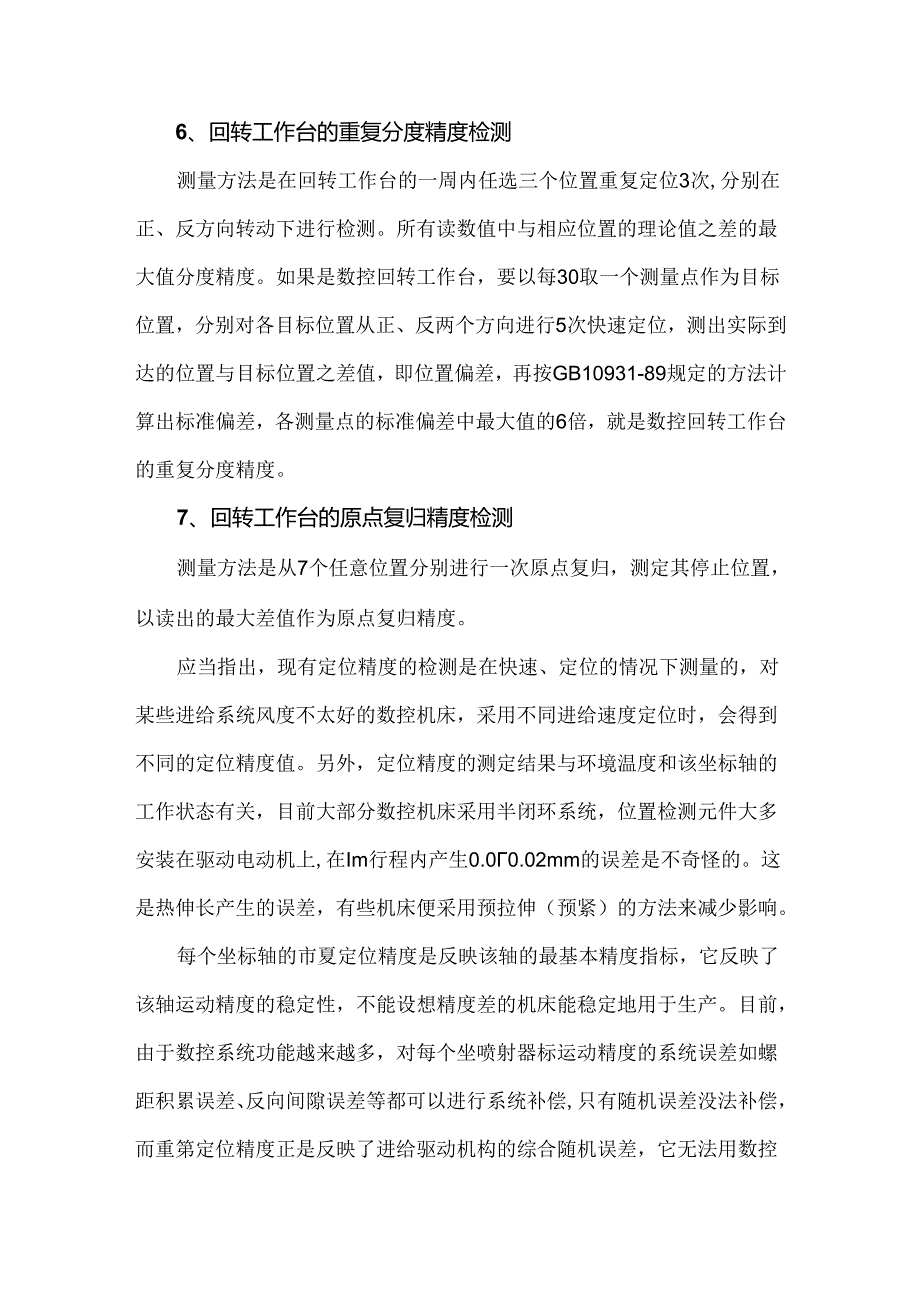

2、位，在相同条件下重复7次定位，测出停止位置数值并求出读数最大差值。以三个位置中最大一个差值的二分之一，附上正负符号，作为该坐标的市熨定位精度，它是反映轴运动精度稳定性的最基本指标。3、直线运动的原点返回精度检测原点返回精度，实质上是该坐标轴上一个特殊点的重复定位精度,因此它的检测方法完全与重熨定位精度相同。4、直线运动的反向误差检测直线运动的反向误差，也叫失动量，它包括该坐标轴进给传动链上驱动部位（如伺服电动机、伺跋液压马达和步进电动机等）的反向角等分点进行重点测量，要求这些点的精度较其他角度位置提高一个等级。6、回转工作台的重复分度精度检测测量方法是在回转工作台的一周内任选三个位置重复定位3
3、次,分别在正、反方向转动下进行检测。所有读数值中与相应位置的理论值之差的最大值分度精度。如果是数控回转工作台，要以每30取一个测量点作为目标位置，分别对各目标位置从正、反两个方向进行5次快速定位，测出实际到达的位置与目标位置之差值，即位置偏差，再按GB10931-89规定的方法计算出标准偏差，各测量点的标准偏差中最大值的6倍，就是数控回转工作台的重复分度精度。7、回转工作台的原点复归精度检测测量方法是从7个任意位置分别进行一次原点复归，测定其停止位置，以读出的最大差值作为原点复归精度。应当指出，现有定位精度的检测是在快速、定位的情况下测量的，对某些进给系统风度不太好的数控机床，采用不同进给速度

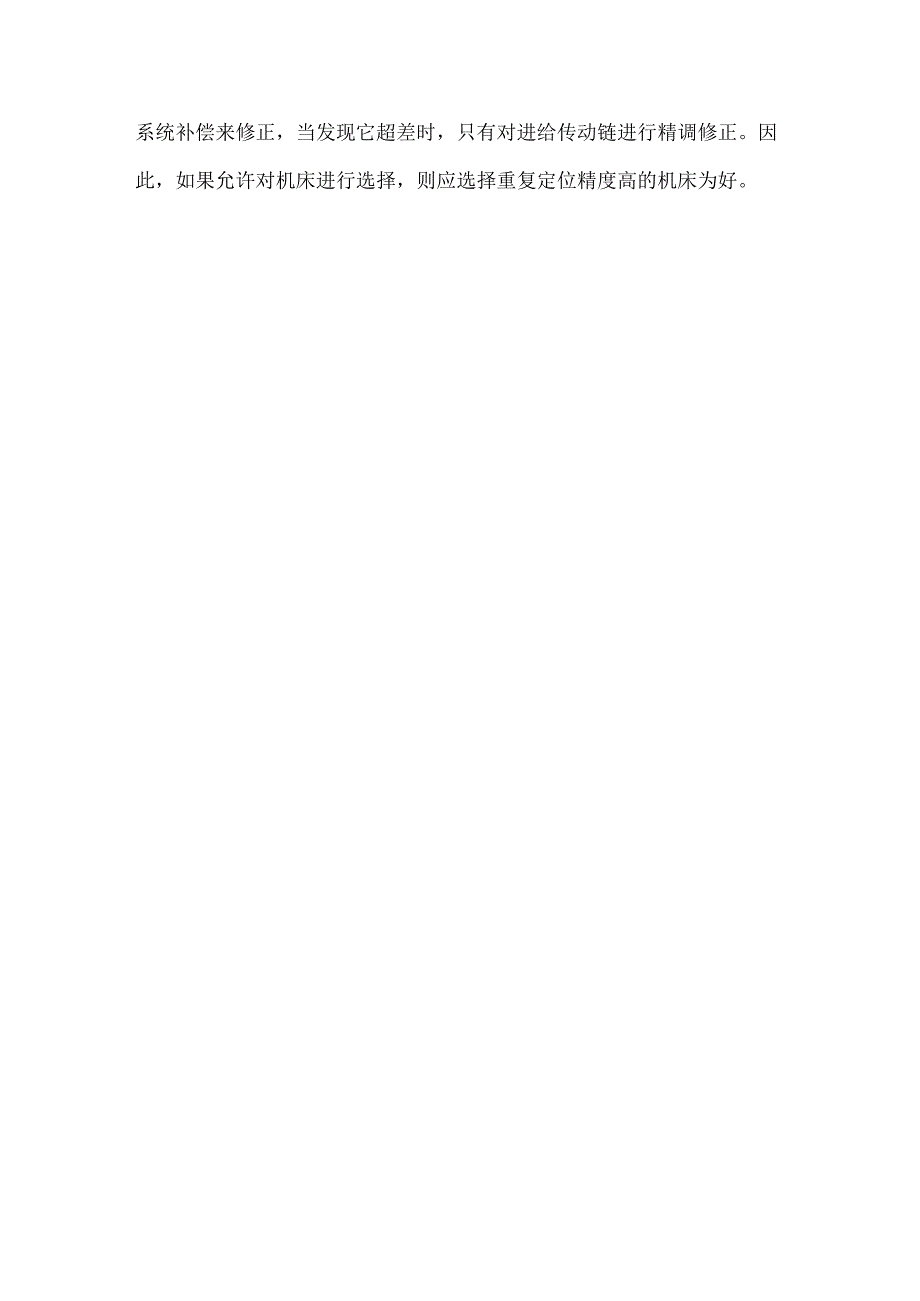

4、定位时，会得到不同的定位精度值。另外，定位精度的测定结果与环境温度和该坐标轴的工作状态有关，目前大部分数控机床采用半闭环系统，位置检测元件大多安装在驱动电动机上,在Im行程内产生0.00.02mm的误差是不奇怪的。这是热伸长产生的误差，有些机床便采用预拉伸（预紧）的方法来减少影响。每个坐标轴的市夏定位精度是反映该轴的最基本精度指标，它反映了该轴运动精度的稳定性，不能设想精度差的机床能稳定地用于生产。目前，由于数控系统功能越来越多，对每个坐喷射器标运动精度的系统误差如螺距积累误差、反向间隙误差等都可以进行系统补偿,只有随机误差没法补偿，而重第定位精度正是反映了进给驱动机构的综合随机误差，它无法用数控系统补偿来修正，当发现它超差时，只有对进给传动链进行精调修正。因此，如果允许对机床进行选择，则应选择重复定位精度高的机床为好。
