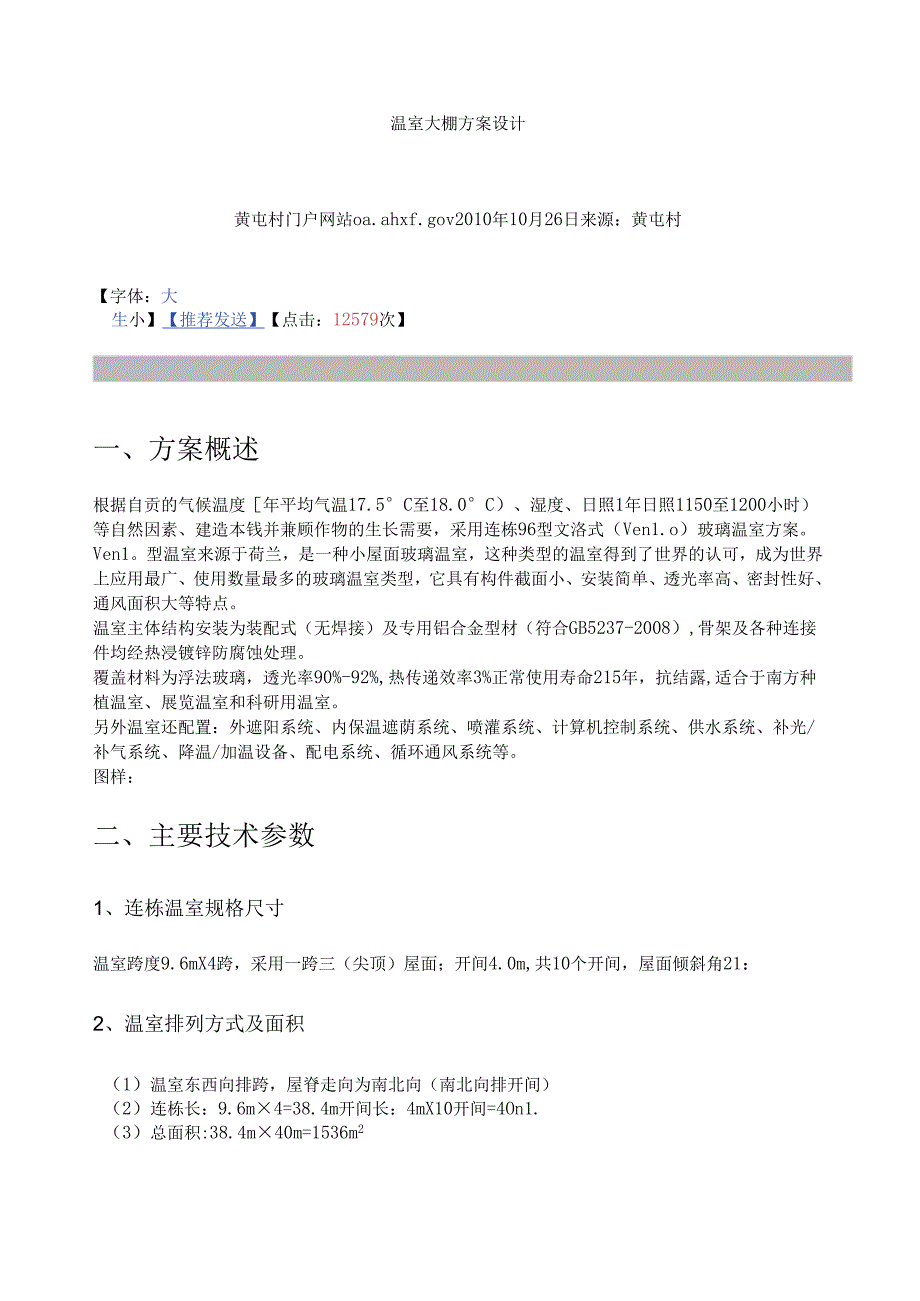

1、温室大棚方案设计黄屯村门户网站oa.ahxf.gov2010年10月26日来源：黄屯村【字体：大生小】【推荐发送】【点击：12579次】一、方案概述根据自贡的气候温度年平均气温17.5C至18.0C）、湿度、日照1年日照1150至1200小时）等自然因素、建造本钱并兼顾作物的生长需要，采用连栋96型文洛式（Ven1.o）玻璃温室方案。Ven1。型温室来源于荷兰，是一种小屋面玻璃温室，这种类型的温室得到了世界的认可，成为世界上应用最广、使用数量最多的玻璃温室类型，它具有构件截面小、安装简单、透光率高、密封性好、通风面积大等特点。温室主体结构安装为装配式（无焊接）及专用铝合金型材（符合GB5237
2、-2008）,骨架及各种连接件均经热浸镀锌防腐蚀处理。覆盖材料为浮法玻璃，透光率90%-92%,热传递效率3%正常使用寿命215年，抗结露,适合于南方种植温室、展览温室和科研用温室。另外温室还配置：外遮阳系统、内保温遮荫系统、喷灌系统、计算机控制系统、供水系统、补光/补气系统、降温/加温设备、配电系统、循环通风系统等。图样：二、主要技术参数1、连栋温室规格尺寸温室跨度9.6mX4跨，采用一跨三（尖顶）屋面；开间4.0m,共10个开间，屋面倾斜角21：2、温室排列方式及面积（1）温室东西向排跨，屋脊走向为南北向（南北向排开间）（2）连栋长：9.6m4=38.4m开间长：4mX10开间=4On1.

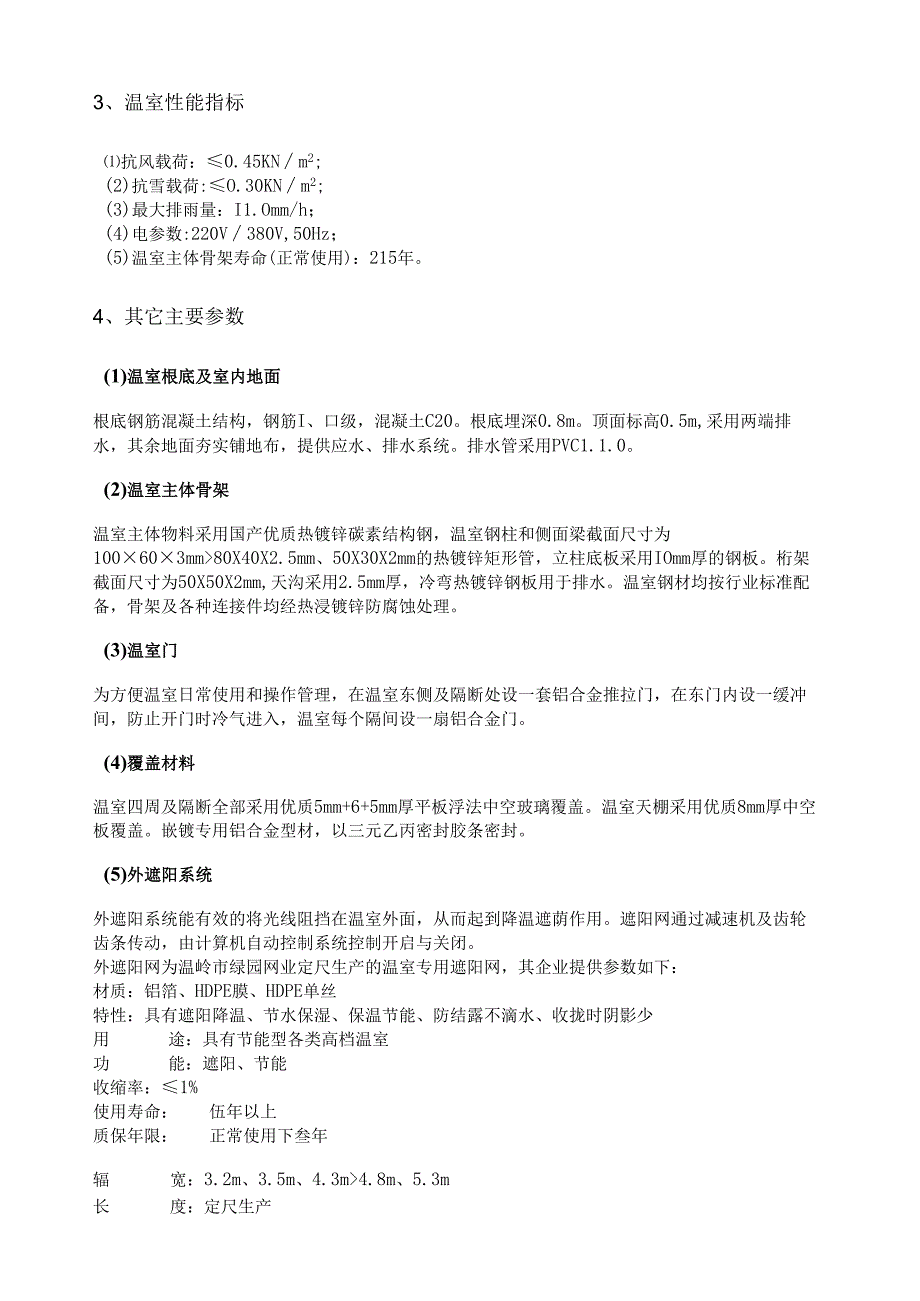

3、（3）总面积:38.4m40m=1536m23、温室性能指标抗风载荷：0.45KNm2;(2)抗雪载荷:O.30KNm2;(3)最大排雨量：I1.Omm/h；(4)电参数:220V380V,50Hz；(5)温室主体骨架寿命(正常使用)：215年。4、其它主要参数(1)温室根底及室内地面根底钢筋混凝土结构，钢筋I、口级，混凝土C20。根底埋深0.8m。顶面标高0.5m,采用两端排水，其余地面夯实铺地布，提供应水、排水系统。排水管采用PVC1.1.0。(2)温室主体骨架温室主体物料采用国产优质热镀锌碳素结构钢，温室钢柱和侧面梁截面尺寸为100603mm80X40X2.5mm、50X30X2mm的热
4、镀锌矩形管，立柱底板采用IOmm厚的钢板。桁架截面尺寸为50X50X2mm,天沟采用2.5mm厚，冷弯热镀锌钢板用于排水。温室钢材均按行业标准配备，骨架及各种连接件均经热浸镀锌防腐蚀处理。(3)温室门为方便温室日常使用和操作管理，在温室东侧及隔断处设一套铝合金推拉门，在东门内设一缓冲间，防止开门时冷气进入，温室每个隔间设一扇铝合金门。(4)覆盖材料温室四周及隔断全部采用优质5mm+6+5mm厚平板浮法中空玻璃覆盖。温室天棚采用优质8mm厚中空板覆盖。嵌镀专用铝合金型材，以三元乙丙密封胶条密封。(5)外遮阳系统外遮阳系统能有效的将光线阻挡在温室外面，从而起到降温遮荫作用。遮阳网通过减速机及齿轮齿

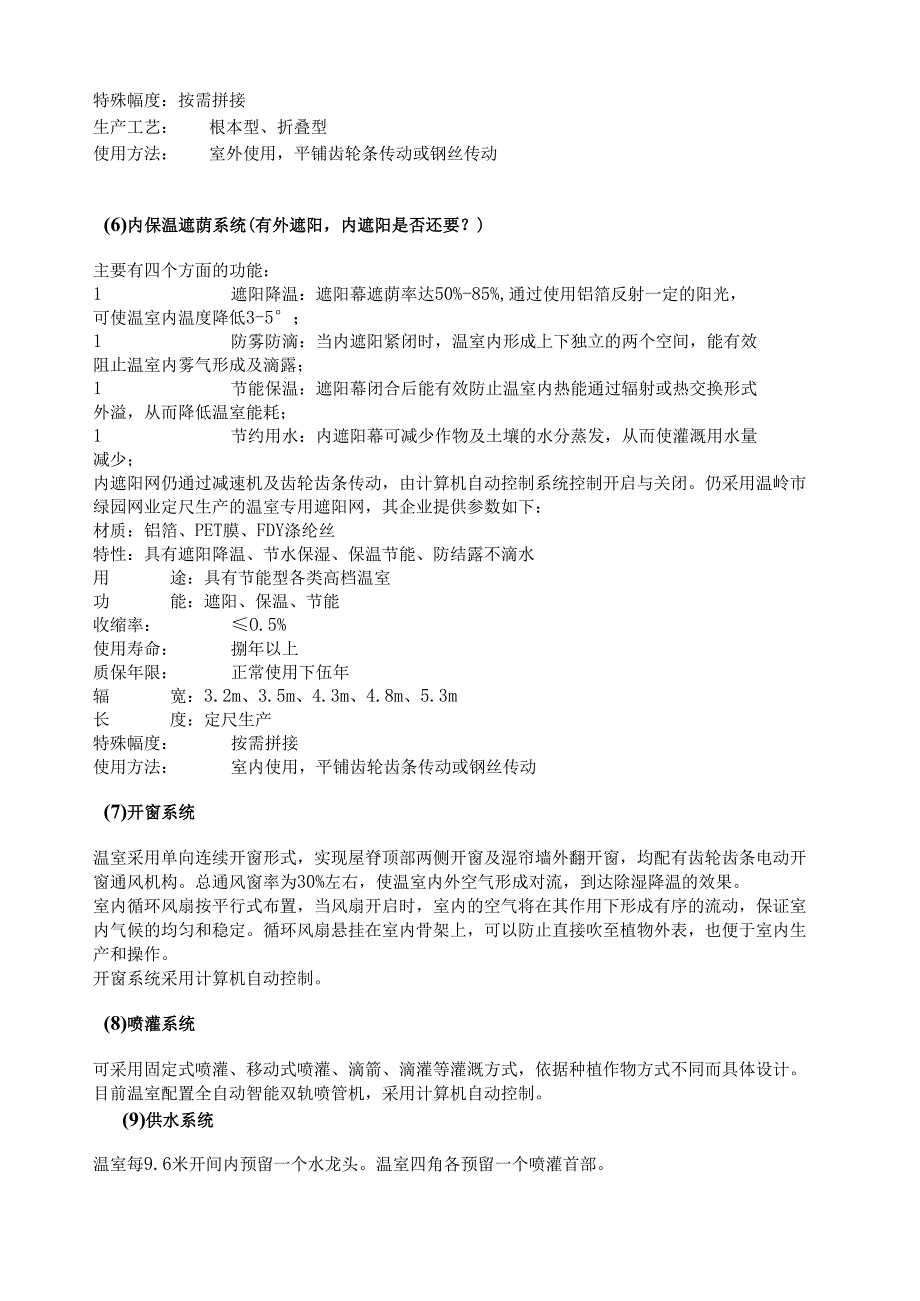

5、条传动，由计算机自动控制系统控制开启与关闭。外遮阳网为温岭市绿园网业定尺生产的温室专用遮阳网，其企业提供参数如下：材质：铝箔、HDPE膜、HDPE单丝特性：具有遮阳降温、节水保湿、保温节能、防结露不滴水、收拢时阴影少用途：具有节能型各类高档温室功能：遮阳、节能收缩率：1%使用寿命：伍年以上质保年限：正常使用下叁年辐宽：3.2m、3.5m、4.3m4.8m、5.3m长度：定尺生产特殊幅度：按需拼接生产工艺：根本型、折叠型使用方法：室外使用，平铺齿轮条传动或钢丝传动(6)内保温遮荫系统(有外遮阳，内遮阳是否还要？)主要有四个方面的功能：1遮阳降温：遮阳幕遮荫率达50%-85%,通过使用铝箔反射一定
6、的阳光，可使温室内温度降低3-5；1防雾防滴：当内遮阳紧闭时，温室内形成上下独立的两个空间，能有效阻止温室内雾气形成及滴露；1节能保温：遮阳幕闭合后能有效防止温室内热能通过辐射或热交换形式外溢，从而降低温室能耗；1节约用水：内遮阳幕可减少作物及土壤的水分蒸发，从而使灌溉用水量减少；内遮阳网仍通过减速机及齿轮齿条传动，由计算机自动控制系统控制开启与关闭。仍采用温岭市绿园网业定尺生产的温室专用遮阳网，其企业提供参数如下：材质：铝箔、PET膜、FDY涤纶丝特性：具有遮阳降温、节水保湿、保温节能、防结露不滴水用途：具有节能型各类高档温室功能：遮阳、保温、节能收缩率：O.5%使用寿命：捌年以上质保年限：
7、正常使用下伍年辐宽：3.2m、3.5m、4.3m、4.8m、5.3m长度：定尺生产特殊幅度：按需拼接使用方法：室内使用，平铺齿轮齿条传动或钢丝传动(7)开窗系统温室采用单向连续开窗形式，实现屋脊顶部两侧开窗及湿帘墙外翻开窗，均配有齿轮齿条电动开窗通风机构。总通风窗率为30%左右，使温室内外空气形成对流，到达除湿降温的效果。室内循环风扇按平行式布置，当风扇开启时，室内的空气将在其作用下形成有序的流动，保证室内气候的均匀和稳定。循环风扇悬挂在室内骨架上，可以防止直接吹至植物外表，也便于室内生产和操作。开窗系统采用计算机自动控制。(8)喷灌系统可采用固定式喷灌、移动式喷灌、滴箭、滴灌等灌溉方式，依据
8、种植作物方式不同而具体设计。目前温室配置全自动智能双轨喷管机，采用计算机自动控制。(9)供水系统温室每9.6米开间内预留一个水龙头。温室四角各预留一个喷灌首部。(10)补光系统每个隔间均配置4盏补光灯。1)采用PH1.1.1.P(40OW)补光钠灯,金象(邯郸)温室材料提供。灯管简介：1发光效率到达1301.M/W,比普通钠灯高10%的光输出，可以加快作物的生产。1光谱的调整使用蓝光局部增加30%为植物的生产提供了所需的红波能量和蓝波能量的平衡。1平衡的光谱分布和高光输出量的理想结合，使作物的生长周期缩短25%,产量提高20%,水果和蔬菜颜色更加润泽。灯体简介：1GT400灯体为铝压铸密封灯具
9、，其配件包括：GT400W钠灯镇流器、CD-2启发器、50uf,补偿电容均为国产。1灯体净重：10.8公斤左右。1灯具离被照物体的最短距离不小于1米。1环境温度：-30+40,应安装在通风良好，周围无腐蚀性气体及可燃易爆物品的场所。1电源电压允许在+308C范围内波动。2)补光系统也可以采用惠州市中太照明科技的“农用补光灯太阳六号。太阳六号是该公司一款可以供应植物充足光照的最新产品。产品优点：反射器采用高亮德国安铝，外表经过特殊处理，使反光效率到达95%以上，外表的凹凸点使光线更均匀的照到植物外表，更准确地模拟太阳光线的效果。光源是专门按照太阳光谱设计制造的，光源经特殊电器启动后发出光线的光谱
10、范围是植物生长最需要的光线。经济的安装，使用，维护：1配套灯头组件和线缆方便连接电器箱1电源是220V交流电。1可以自由选择150W、250W、400W、600W、100oW不同型号的专用光源。1灯具和电器箱采用挂钩设计方便吊顶安装。(11)二氧化碳发生器采用惠州市中太照明科技的中太CFT型二氧化碳发生器，它采用国际较为流行和先进的燃烧法产生二氧化碳为根本原理，采用优质耐高温防腐材料制成，内设微电脑自动控制装置,具有燃烧充分、平安、控制方便等优点。1多种型号可供选择，适合于不同的温室。顶部有挂环方便悬挂。1机身设计科学。防腐、防锈、耐高温。1内有微电脑自动控制装置，一键控制。1采用最新的燃气技
11、术，产生出大量纯洁的二氧化碳，环保经济。1可作为温室加温设备使用，一机多用。1性能平安可靠。设有多种保护功能。意外熄火保护：当燃烧过程中意外熄火，气路即刻切断。断电保护：电源一旦切断，二氧化碳发生器立刻熄火并切断气路。断气自动保护：当供气中断后反复点火3次不成功自动锁定，保护点火111器。(12)配电系统电力要求：三相五线制，提供照明系统和动力系统，为保证温室生产的顺利运行和平安用电，温室配备一个综合配电箱，防护等级为IP45。电控箱放置于温室内部，带有自动和手动转换装置，以便于设备的安装及维修等工作的顺利进行。每分区安装防水溅插座及照明灯，具备二相、三相插口。(13)加温系统温室的加温方式现
12、一般采用水暖加温、燃油热风机二种可采用河东区水暖设备研究所生产的多功能大棚水温空气调节器，它由舌板是复合热交换燃煤水温炉和复交是水温交换器组成，其主要功能是对各种农业种植、养殖大棚进行升温、降温、调湿和通气换风，它具有体积小、功率大、功能全面、造价低、运行费用低、调温效果均匀等综合优势，解决了农业大棚生产中人工控温技术的多项难题，解决了传统的电空调及热风炉设备投资高、能耗大、效果差、仅适于在高档、高附加值大棚生产中应用的缺乏。分体设计、结构合理采用冷、热源与空调交换器分体设置，结构紧凑、空间布置灵活、占地面积小，可不占用棚内生产空间。节能高效温度适宜1供热水源采用的燃煤采暖炉，为舌板式复合热交
13、换结构，具有换热面积大，燃煤能利用率高，且制热能量大、体积小、比传统采暖炉节煤50%以上。1采用复交换管片式水温换热器，换热能量大，出风口温度适宜，既充分满足大棚升温、降温的能量要求，又解决了出风口温度过高引起的烧苗现象，更利于大棚内生物的生长。1复交换管片式水温换热器，可最大限度得利用地温资源，其制冷进出风温差是传统水温空调的两倍。超强送风、调节均匀采用超强送风设计，配合柔性风管，使大棚空间内空气调节更均匀。壁挂是柔性风管壁挂是柔性风管，可不占用棚内的生产空间和交通空间，且拆装方便，是用寿命长了、造价低。补充新风、补充CO2采用中央空调设计，可对棚内空气进行调温更换，自然补充二氧化碳。防止化
14、学方法补充C02出现的过量和不均匀引起的植株早衰现象。模拟自然送风通过均匀的压力送风系统，可有效形成棚内空气微循环，减少叶面结露，降低病害发生，减少农药用量，为无公害蔬菜生产创造了条件。价格低棚用空调器填补了国内此类产品的空白，其价格仅是棚用热风炉造价的30%-50%o安装方便、快捷设备的主、副机采用耐热胶管连接、安装方便。技术参数型号：KNF-110/300送风量：2000立方/小时，制热送风温升：50度，制冷送风温升：T4度。二氧化碳补充量：0.6公斤/小时。制热能力：30千瓦、制冷能力11千瓦、风管直径220毫米、送风距离60米蔬菜大棚而积：600平方米（8-15度），养殖大棚面积250
