1、抱箍计算书(一)抱Ii承力计算1、荷计算(1)盖梁险自变：G1.=(15.05x1.9x1.9)m325kNm3=1358kN(2)模板自垂约：G2=15tx1.O=150kN(3)施工荷载与其它荷载：G3=5OkN(4)横梁及贝亩梁自重：G4=50kNGZ=G1+G2+G3+G4=1358+150+50+50=1608kN每个盖梁按墩柱设二个抱簸体支承上部荷鼓，由由静力平衡方程解得：RA=RB=I608/2=804kN此值为抱籁体需承受的竖向压力N,即为抱箍体需产生的摩擦力。2、抱籍受力计算(1)螺栓数目计算抱箍体需承受的竖向压力N=804kN抱箍所受的竖向压力由M24的高强螺栓的抗剪力产生

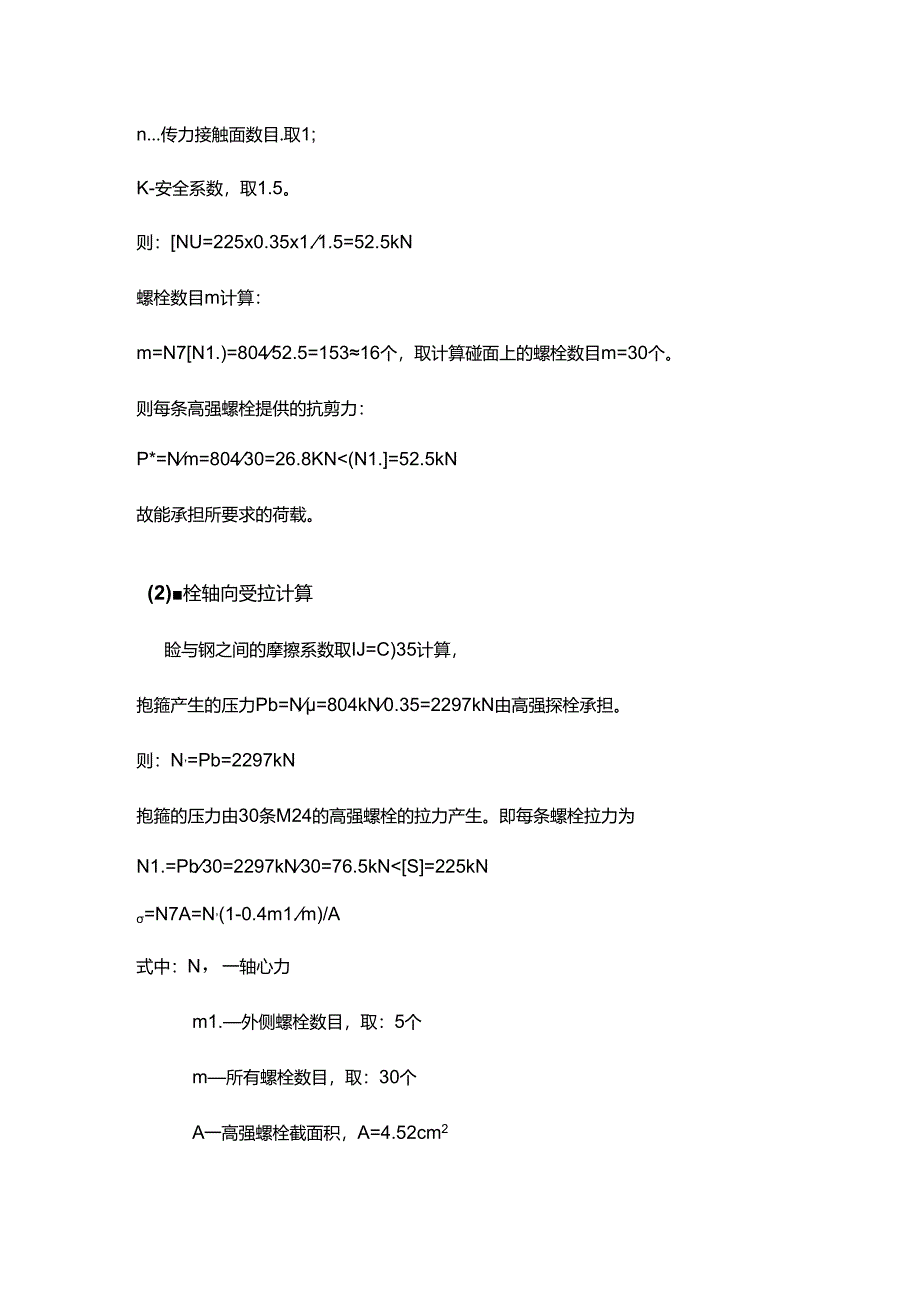

2、.查路桥施工计算手册第426页：M24螺栓的允许承载力：(N1.=PnK式中：P高强蟠栓的预拉力，取225kN:U-摩擦系数，MK0.35;n传力接触面数目.取1;K-安全系数，取1.5。则：NU=225x0.35x1.1.5=52.5kN螺栓数目m计算：m=N7N1.)=80452.5=15316个，取计算碰面上的螺栓数目m=30个。则每条高强螺栓提供的抗剪力：P*=Nm=80430=26.8KN(N1.=52.5kN故能承担所要求的荷载。(2)栓轴向受拉计算睑与钢之间的摩擦系数取IJ=C)35计算，抱箍产生的压力Pb=N=804kN0.35=2297kN由高强探栓承担。则：N,=Pb=22

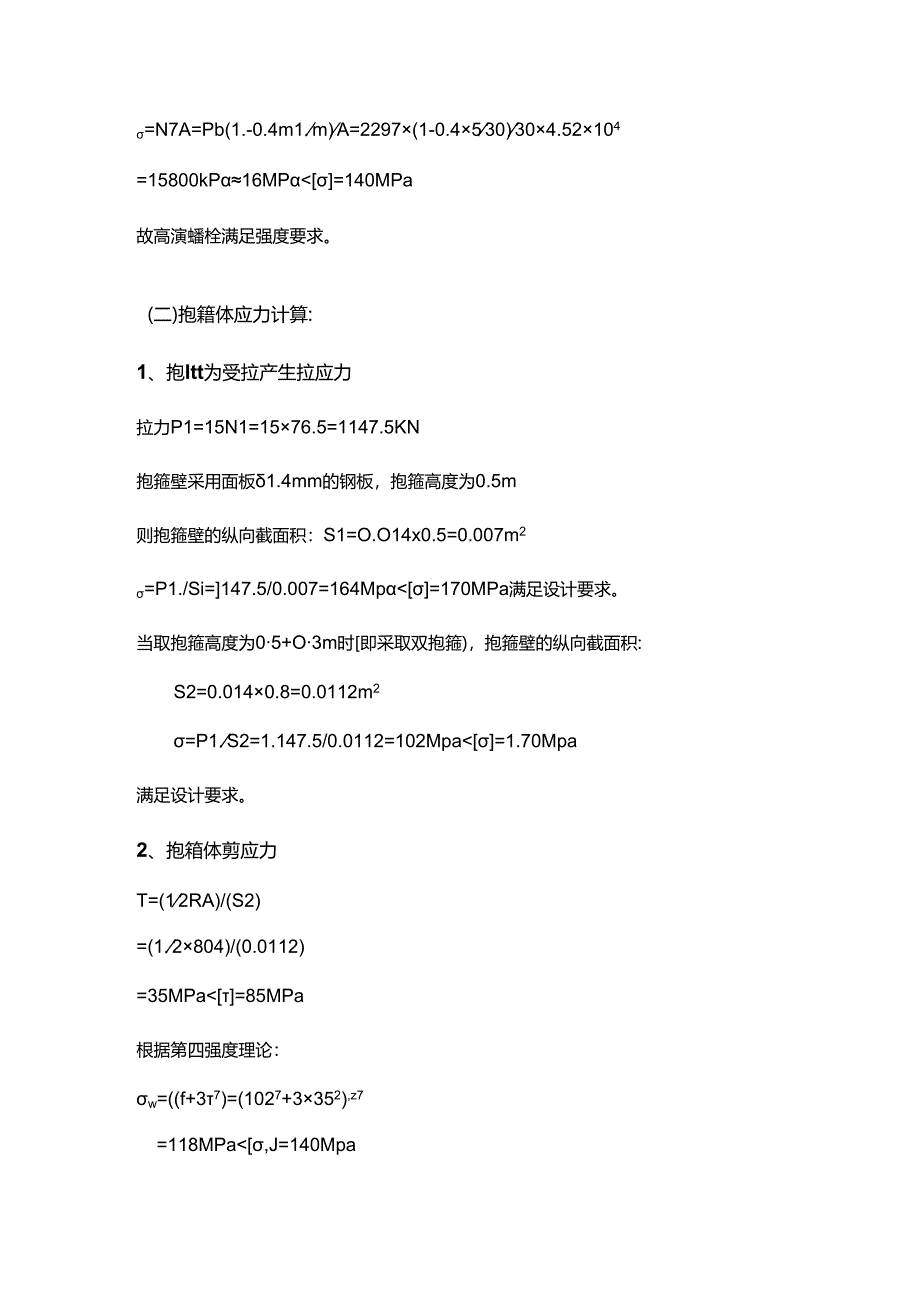

3、97kN抱箍的压力由30条M24的高强螺栓的拉力产生。即每条螺栓拉力为N1.=Pb30=2297kN30=76.5kNS=225kN=N7A=N,(1-0.4m1.m)/A式中：N，一轴心力m1.外侧螺栓数目，取：5个m所有螺栓数目，取：30个A一高强螺栓截面积，A=4.52cm2=N7A=Pb(1.-0.4m1.m)A=2297(1-0.4530)304.52104=15800kP16MP=140MPa故高演蟠栓满足强度要求。(二)抱籍体应力计算:1、抱Itt为受拉产生拉应力拉力P1=15N1=1576.5=1147.5KN抱箍壁采用面板1.4mm的钢板，抱箍高度为0.5m则抱箍壁的纵向截面积：S1=O.O14x0.5=0.007m2=P1./Si=147.5/0.007=164Mp=170MPa满足设计要求。当取抱箍高度为05+O3m时即采取双抱箍)，抱箍壁的纵向截面积:S2=0.0140.8=0.0112m2=P1.S2=1.147.5/0.0112=102Mpa=1.70Mpa满足设计要求。2、抱箱体剪应力T=(12RA)/(S2)=(1.2804)/(0.0112)=35MPa=85MPa根据第四强度理论：w=(f+37)=(1027+3352),z7=118MPa,J=140Mpa满足挣度要求。
