《硅石墨烯负极材料最近文献综述.docx》由会员分享,可在线阅读,更多相关《硅石墨烯负极材料最近文献综述.docx(9页珍藏版)》请在第壹文秘上搜索。

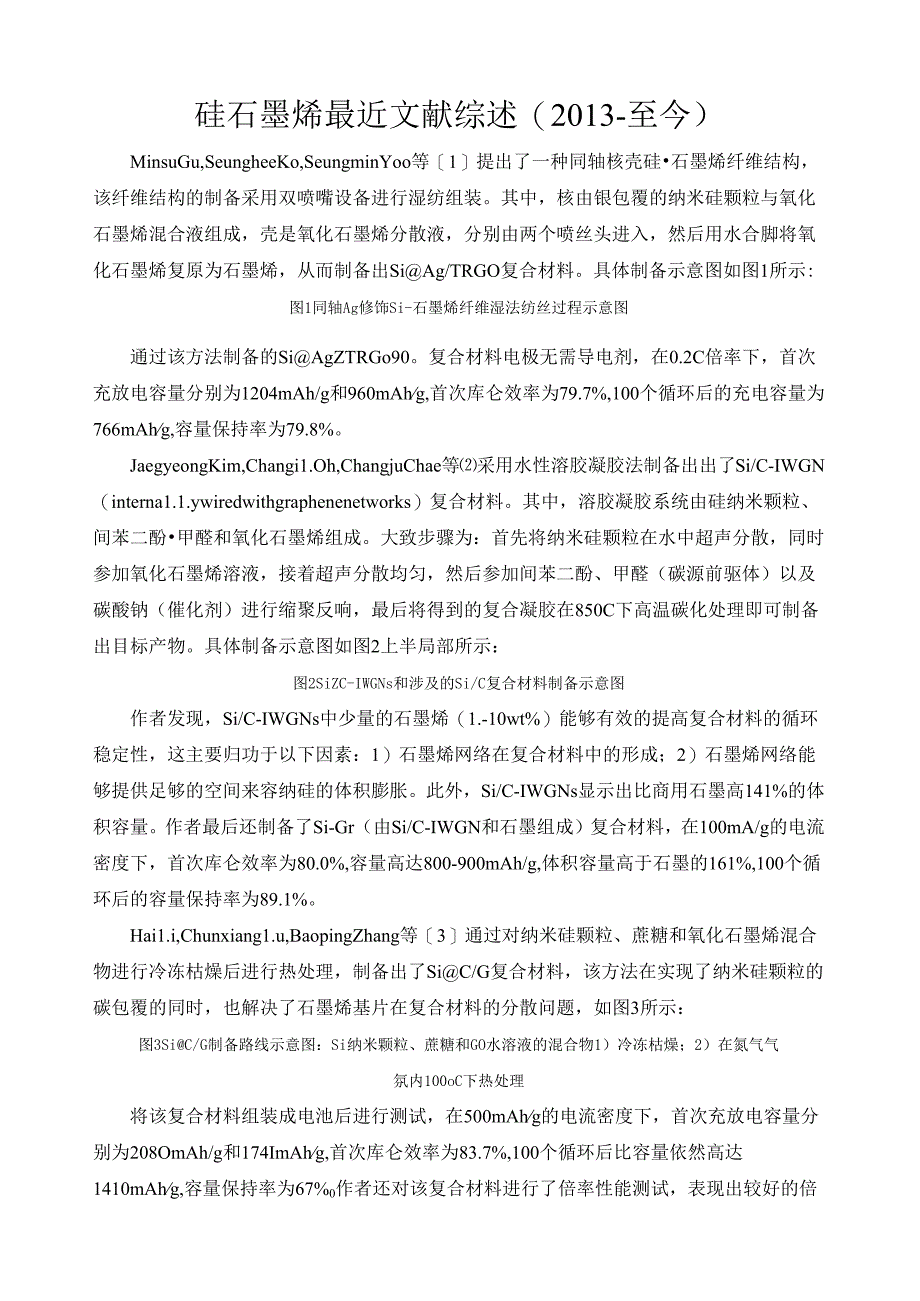

1、硅石墨烯最近文献综述(2013-至今)MinsuGu,SeungheeKo,SeungminYoo等1提出了一种同轴核壳硅石墨烯纤维结构,该纤维结构的制备采用双喷嘴设备进行湿纺组装。其中,核由银包覆的纳米硅颗粒与氧化石墨烯混合液组成,壳是氧化石墨烯分散液,分别由两个喷丝头进入,然后用水合脚将氧化石墨烯复原为石墨烯,从而制备出SiAg/TRGO复合材料。具体制备示意图如图1所示:图1同轴Ag修饰Si-石墨烯纤维湿法纺丝过程示意图通过该方法制备的SiAgZTRGo90。复合材料电极无需导电剂,在0.2C倍率下,首次充放电容量分别为1204mAh/g和960mAhg,首次库仑效率为79.7%,100
2、个循环后的充电容量为766mAhg,容量保持率为79.8%。JaegyeongKim,Changi1.Oh,ChangjuChae等采用水性溶胶凝胶法制备出出了Si/C-IWGN(interna1.1.ywiredwithgraphenenetworks)复合材料。其中,溶胶凝胶系统由硅纳米颗粒、间苯二酚甲醛和氧化石墨烯组成。大致步骤为:首先将纳米硅颗粒在水中超声分散,同时参加氧化石墨烯溶液,接着超声分散均匀,然后参加间苯二酚、甲醛(碳源前驱体)以及碳酸钠(催化剂)进行缩聚反响,最后将得到的复合凝胶在850C下高温碳化处理即可制备出目标产物。具体制备示意图如图2上半局部所示:图2SiZC-IW
3、GNs和涉及的Si/C复合材料制备示意图作者发现,Si/C-IWGNs中少量的石墨烯(1.-10wt%)能够有效的提高复合材料的循环稳定性,这主要归功于以下因素:1)石墨烯网络在复合材料中的形成;2)石墨烯网络能够提供足够的空间来容纳硅的体积膨胀。此外,Si/C-IWGNs显示出比商用石墨高141%的体积容量。作者最后还制备了Si-Gr(由Si/C-IWGN和石墨组成)复合材料,在100mA/g的电流密度下,首次库仑效率为80.0%,容量高达800-900mAh/g,体积容量高于石墨的161%,100个循环后的容量保持率为89.1%。Hai1.i,Chunxiang1.u,BaopingZha

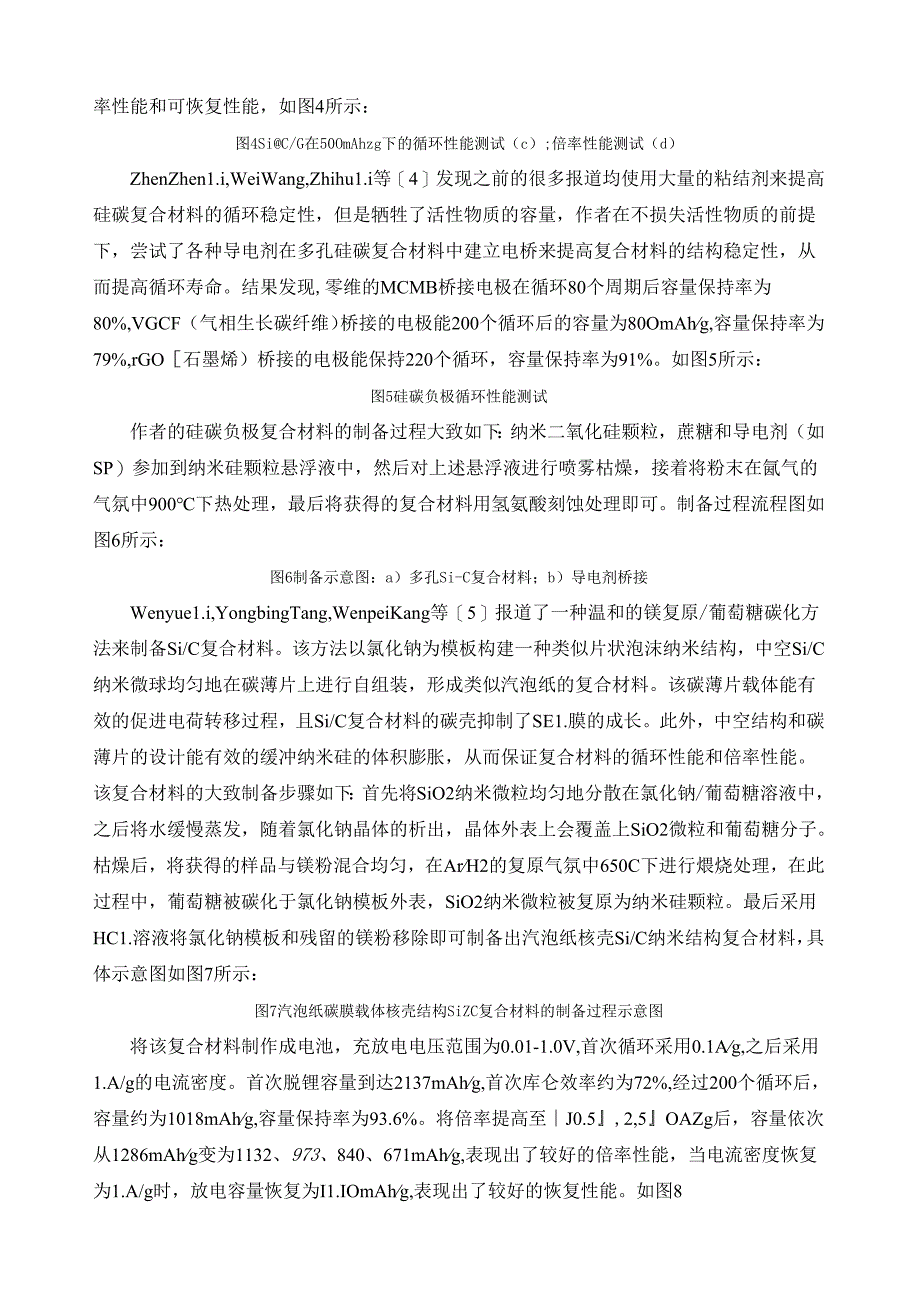

4、ng等3通过对纳米硅颗粒、蔗糖和氧化石墨烯混合物进行冷冻枯燥后进行热处理,制备出了SiC/G复合材料,该方法在实现了纳米硅颗粒的碳包覆的同时,也解决了石墨烯基片在复合材料的分散问题,如图3所示:图3SiC/G制备路线示意图:Si纳米颗粒、蔗糖和GO水溶液的混合物1)冷冻枯燥;2)在氮气气氛内100oC下热处理将该复合材料组装成电池后进行测试,在500mAhg的电流密度下,首次充放电容量分别为208OmAh/g和174ImAhg,首次库仑效率为83.7%,100个循环后比容量依然高达1410mAhg,容量保持率为67%0作者还对该复合材料进行了倍率性能测试,表现出较好的倍率性能和可恢复性能,如图
5、4所示:图4SiC/G在50OmAhzg下的循环性能测试(c);倍率性能测试(d)ZhenZhen1.i,WeiWang,Zhihu1.i等4发现之前的很多报道均使用大量的粘结剂来提高硅碳复合材料的循环稳定性,但是牺牲了活性物质的容量,作者在不损失活性物质的前提下,尝试了各种导电剂在多孔硅碳复合材料中建立电桥来提高复合材料的结构稳定性,从而提高循环寿命。结果发现,零维的MCMB桥接电极在循环80个周期后容量保持率为80%,VGCF(气相生长碳纤维)桥接的电极能200个循环后的容量为80OmAhg,容量保持率为79%,rGO石墨烯)桥接的电极能保持220个循环,容量保持率为91%。如图5所示:图
6、5硅碳负极循环性能测试作者的硅碳负极复合材料的制备过程大致如下:纳米二氧化硅颗粒,蔗糖和导电剂(如SP)参加到纳米硅颗粒悬浮液中,然后对上述悬浮液进行喷雾枯燥,接着将粉末在氤气的气氛中900下热处理,最后将获得的复合材料用氢氨酸刻蚀处理即可。制备过程流程图如图6所示:图6制备示意图:a)多孔Si-C复合材料;b)导电剂桥接Wenyue1.i,YongbingTang,WenpeiKang等5报道了一种温和的镁复原/葡萄糖碳化方法来制备Si/C复合材料。该方法以氯化钠为模板构建一种类似片状泡沫纳米结构,中空Si/C纳米微球均匀地在碳薄片上进行自组装,形成类似汽泡纸的复合材料。该碳薄片载体能有效的

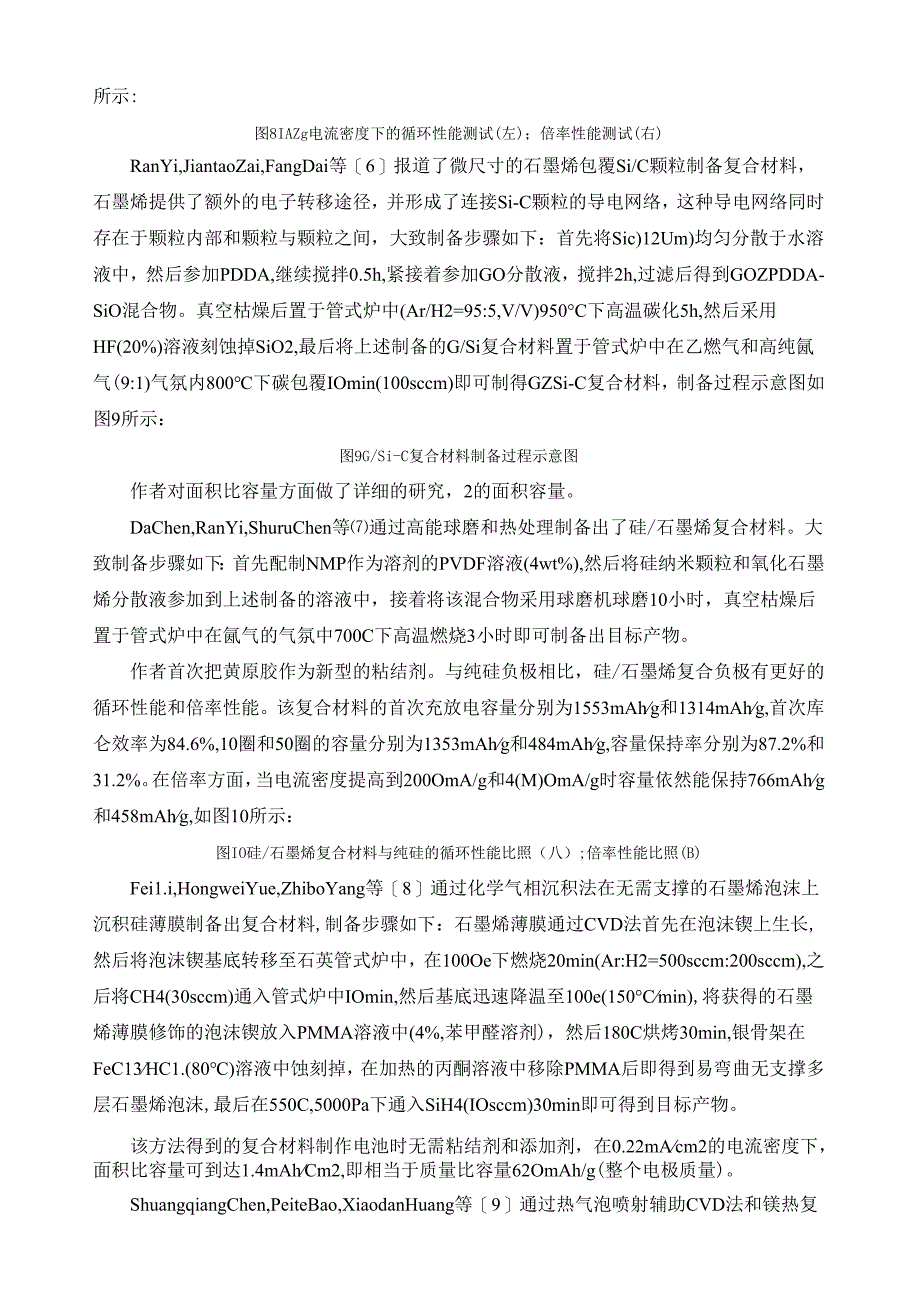

7、促进电荷转移过程,且Si/C复合材料的碳壳抑制了SE1.膜的成长。此外,中空结构和碳薄片的设计能有效的缓冲纳米硅的体积膨胀,从而保证复合材料的循环性能和倍率性能。该复合材料的大致制备步骤如下:首先将SiO2纳米微粒均匀地分散在氯化钠/葡萄糖溶液中,之后将水缓慢蒸发,随着氯化钠晶体的析出,晶体外表上会覆盖上SiO2微粒和葡萄糖分子。枯燥后,将获得的样品与镁粉混合均匀,在ArH2的复原气氛中650C下进行煨烧处理,在此过程中,葡萄糖被碳化于氯化钠模板外表,SiO2纳米微粒被复原为纳米硅颗粒。最后采用HC1.溶液将氯化钠模板和残留的镁粉移除即可制备出汽泡纸核壳Si/C纳米结构复合材料,具体示意图如图
8、7所示:图7汽泡纸碳膜载体核壳结构SiZC复合材料的制备过程示意图将该复合材料制作成电池,充放电电压范围为0.01-1.0V,首次循环采用0.1Ag,之后采用1.A/g的电流密度。首次脱锂容量到达2137mAhg,首次库仑效率约为72%,经过200个循环后,容量约为1018mAhg,容量保持率为93.6%。将倍率提高至J0.5,2,5OAZg后,容量依次从1286mAhg变为1132、973、840、671mAhg,表现出了较好的倍率性能,当电流密度恢复为1.A/g时,放电容量恢复为I1.IOmAhg,表现出了较好的恢复性能。如图8所示:图8IAZg电流密度下的循环性能测试(左);倍率性能测试
9、(右)RanYi,JiantaoZai,FangDai等6报道了微尺寸的石墨烯包覆Si/C颗粒制备复合材料,石墨烯提供了额外的电子转移途径,并形成了连接Si-C颗粒的导电网络,这种导电网络同时存在于颗粒内部和颗粒与颗粒之间,大致制备步骤如下:首先将Sic)12Um)均匀分散于水溶液中,然后参加PDDA,继续搅拌0.5h,紧接着参加GO分散液,搅拌2h,过滤后得到GOZPDDA-SiO混合物。真空枯燥后置于管式炉中(Ar/H2=95:5,V/V)950C下高温碳化5h,然后采用HF(20%)溶液刻蚀掉SiO2,最后将上述制备的G/Si复合材料置于管式炉中在乙燃气和高纯氤气(9:1)气氛内800下
10、碳包覆IOmin(100sccm)即可制得GZSi-C复合材料,制备过程示意图如图9所示:图9G/Si-C复合材料制备过程示意图作者对面积比容量方面做了详细的研究,2的面积容量。DaChen,RanYi,ShuruChen等通过高能球磨和热处理制备出了硅/石墨烯复合材料。大致制备步骤如下:首先配制NMP作为溶剂的PVDF溶液(4wt%),然后将硅纳米颗粒和氧化石墨烯分散液参加到上述制备的溶液中,接着将该混合物采用球磨机球磨10小时,真空枯燥后置于管式炉中在氤气的气氛中700C下高温燃烧3小时即可制备出目标产物。作者首次把黄原胶作为新型的粘结剂。与纯硅负极相比,硅/石墨烯复合负极有更好的循环性能
11、和倍率性能。该复合材料的首次充放电容量分别为1553mAhg和1314mAhg,首次库仑效率为84.6%,10圈和50圈的容量分别为1353mAhg和484mAhg,容量保持率分别为87.2%和31.2%。在倍率方面,当电流密度提高到200OmA/g和4(M)OmA/g时容量依然能保持766mAhg和458mAhg,如图10所示:图IO硅/石墨烯复合材料与纯硅的循环性能比照(八);倍率性能比照(B)Fei1.i,HongweiYue,ZhiboYang等8通过化学气相沉积法在无需支撑的石墨烯泡沫上沉积硅薄膜制备出复合材料,制备步骤如下:石墨烯薄膜通过CVD法首先在泡沫锲上生长,然后将泡沫锲基底
12、转移至石英管式炉中,在100Oe下燃烧20min(Ar:H2=500sccm:200sccm),之后将CH4(30sccm)通入管式炉中IOmin,然后基底迅速降温至100e(150Cmin),将获得的石墨烯薄膜修饰的泡沫锲放入PMMA溶液中(4%,苯甲醛溶剂),然后180C烘烤30min,银骨架在FeC13HC1.(80)溶液中蚀刻掉,在加热的丙酮溶液中移除PMMA后即得到易弯曲无支撑多层石墨烯泡沫,最后在550C,5000Pa下通入SiH4(IOsccm)30min即可得到目标产物。该方法得到的复合材料制作电池时无需粘结剂和添加剂,在0.22mAcm2的电流密度下,面积比容量可到达1.4m
13、AhCm2,即相当于质量比容量62OmAh/g(整个电极质量)。ShuangqiangChen,PeiteBao,XiaodanHuang等9通过热气泡喷射辅助CVD法和镁热复原法制备出了分层三维碳包覆多孔硅纳米微球石墨烯泡沫(GF)纳米复合材料(CSiGF)。大致制备过程如下:石墨烯泡沫的制备:首先氧化石墨烯与硬脂胺(ODA)混合,在90C下回流15小时,制备出GO-ODA溶液,将裁剪好的聚氨酯泡沫浸入上述Go-ODA溶液中,前驱体在微波化学合成仪中180C下处理30min,洗涤真空枯燥后将其放入管式炉中在氤气气氛中400C煨烧3小时已除去聚氨酯和复原GO,即获得石墨烯泡沫。CSiGF复合材
14、料的制备:原硅酸四乙酯预加热到95形成蒸汽,在石英管中700下并与H2Ar气一起混合组合成混合气通过GF,从而SiO2纳米颗粒负载于GF中,冷却至室温后在手套箱中与镁粉混合,然后转移至管式炉中在H2Ar气氛中70OC下煨烧2小时,之后C2H2Ar通入管式炉中进行碳包覆,最后产品用盐酸和氢氟酸洗涤即得到目标产物。制备过程示意图如图11所示:图11多孔CSi石墨烯泡沫复合材料合成过程示意图多孔CSi石墨烯泡沫复合材料在100mA/g的电流密度下的首次可逆容量为1480mAhg,首次库仑效率为66%,200个充放电循环周期后容量保持率到达89.1%。同时,复合材料的倍率性能也较为优异,电流密度从10
15、0mA/g增加到10Ag在回到100mAg时,电极的高容量能够得到保持,表达了较好的完整性。如图12所示:图12多孔CSi石墨烯泡沫复合材料充放电性能测试:循环性能测试(左);倍率性能测试(右),注:C为比容量,N为循环次数JunxiongWu,XianyingQin,HaoranZhang等10报道了一种新颖的无粘结剂硅/碳复合薄膜电极,该复合薄膜通过静电喷雾法随后热处理法制备,由硅多孔碳层和石墨烯层组成,复合薄膜中的硅纳米颗粒嵌入到多孔碳层中,该多孔碳层由氮掺杂的碳骨架、碳黑和碳纳米管组成,硅多孔碳层再被易于弯曲和导电性极佳的石墨烯基体夹于中间,类似于三明治结构。制备过程如下:将Go粉末分
16、散于乙醇中形成GO悬浮液,将纳米硅颗粒、碳黑、碳纳米管和PVP分散于乙醇溶液中形成悬浮液,采用23kV的高电压将上述悬浮液雾化。为了制备层层堆积的掺杂Si/GO结构,GO溶液首先沉积在铜箔上形成GO层,然后把包含硅的溶液沉积在GO层上形成硅层,最后通过交替的沉积从而得到多层结构,随后在负气气氛中在600C下高温处理2小时即得到在铜基体的多层Si-C-G复合薄膜电极,制备过程示意图如图13所示:图131.B1.Si-C/G电极制备示意图(八);脱嵌锂示意图(b)该复合薄膜电极在200mAg的电流密度下,0.01-1V的电压范围内首次充放电容量分另U为165OmAh/g和102OmAhg,首次库仑效率为62%。100个充放电循环后可逆容量到达765mAhg,保持初始容量的75%。同时,该复
