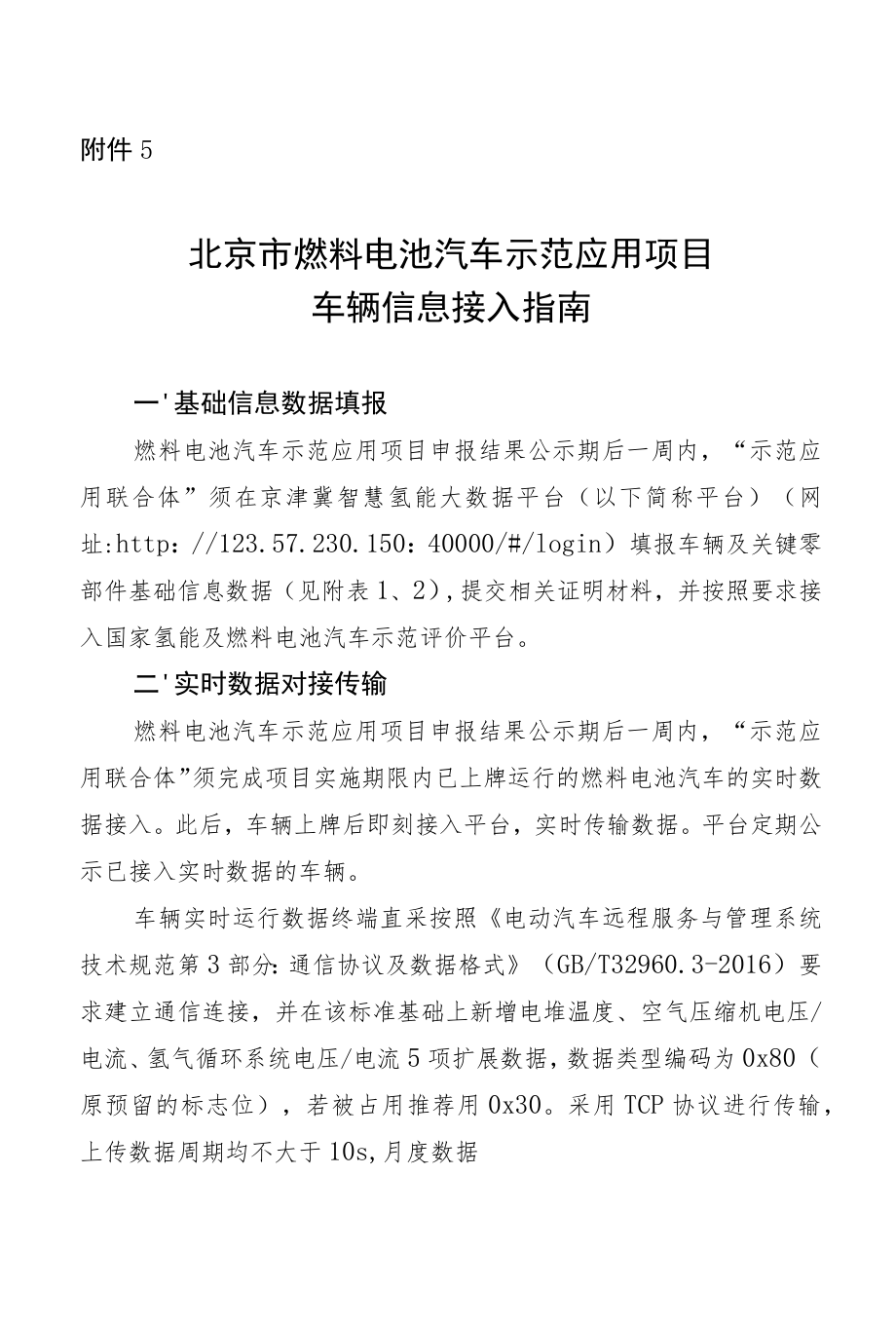

1、附件5北京市燃料电池汽车示范应用项目车辆信息接入指南一基础信息数据填报燃料电池汽车示范应用项目申报结果公示期后一周内，“示范应用联合体”须在京津冀智慧氢能大数据平台（以下简称平台）（网址:http：/123.57.230.150：40000/#/login）填报车辆及关键零部件基础信息数据（见附表1、2）,提交相关证明材料，并按照要求接入国家氢能及燃料电池汽车示范评价平台。二实时数据对接传输燃料电池汽车示范应用项目申报结果公示期后一周内，“示范应用联合体”须完成项目实施期限内已上牌运行的燃料电池汽车的实时数据接入。此后，车辆上牌后即刻接入平台，实时传输数据。平台定期公示已接入实时数据的车辆。车

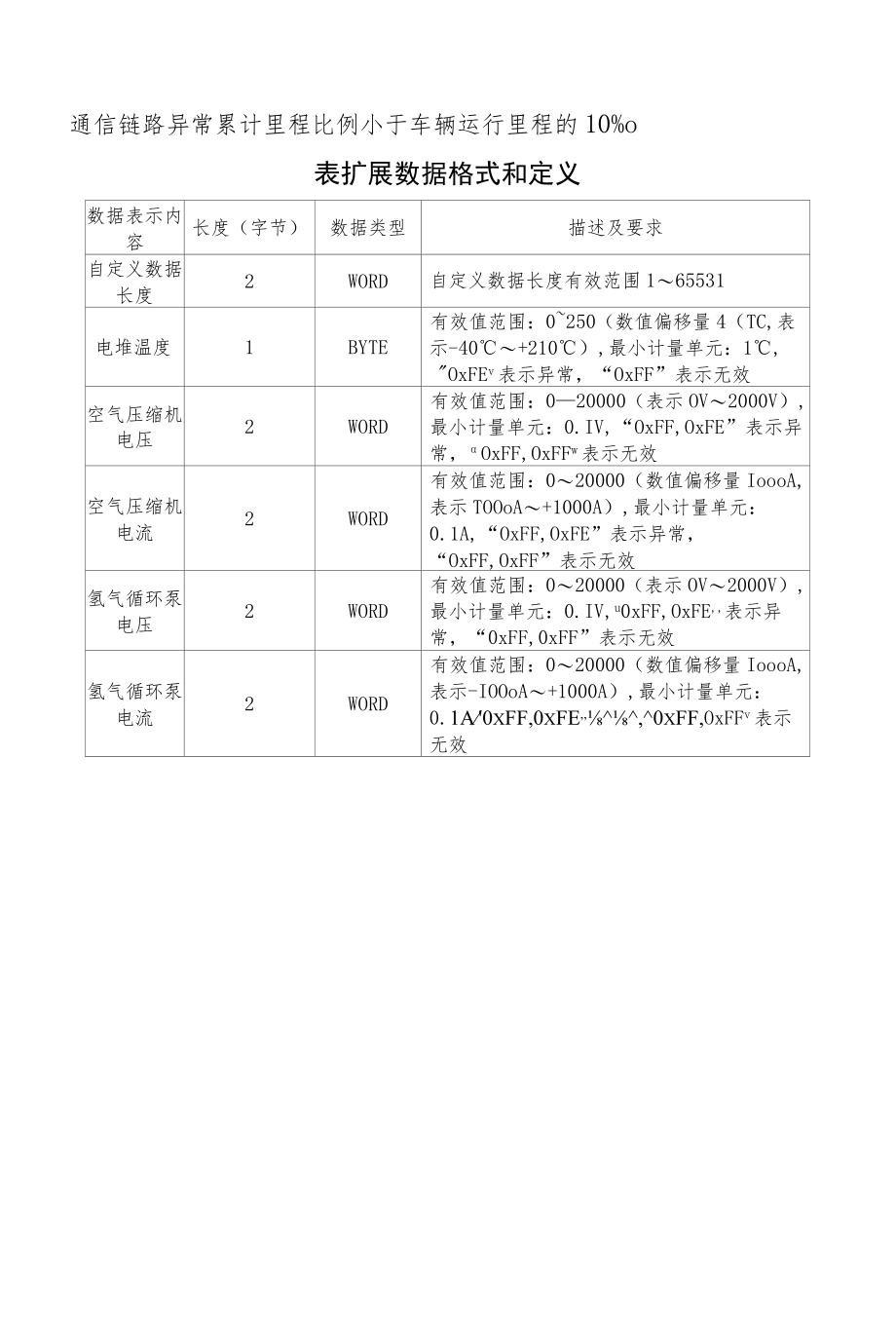

2、辆实时运行数据终端直采按照电动汽车远程服务与管理系统技术规范第3部分：通信协议及数据格式（GB/T32960.3-2016）要求建立通信连接，并在该标准基础上新增电堆温度、空气压缩机电压/电流、氢气循环系统电压/电流5项扩展数据，数据类型编码为0x80（原预留的标志位），若被占用推荐用0x30。采用TCP协议进行传输，上传数据周期均不大于10s,月度数据通信链路异常累计里程比例小于车辆运行里程的10%o表扩展数据格式和定义数据表示内容长度（字节）数据类型描述及要求自定义数据长度2WORD自定义数据长度有效范围165531电堆温度1BYTE有效值范围：0250（数值偏移量4（TC,表示-40+2
3、10）,最小计量单元：1,OxFEv表示异常，“OxFF”表示无效空气压缩机电压2WORD有效值范围：020000（表示OV2000V）,最小计量单元：0.IV,“OxFF,OxFE”表示异常，OxFF,OxFFw表示无效空气压缩机电流2WORD有效值范围：020000（数值偏移量IoooA,表示TOOoA+1000A）,最小计量单元：0.1A,“OxFF,OxFE”表示异常，“OxFF,OxFF”表示无效氢气循环泵电压2WORD有效值范围：020000（表示OV2000V）,最小计量单元：0.IV,u0xFF,OxFE,表示异常，“0xFF,0xFF”表示无效氢气循环泵电流2WORD有效值范

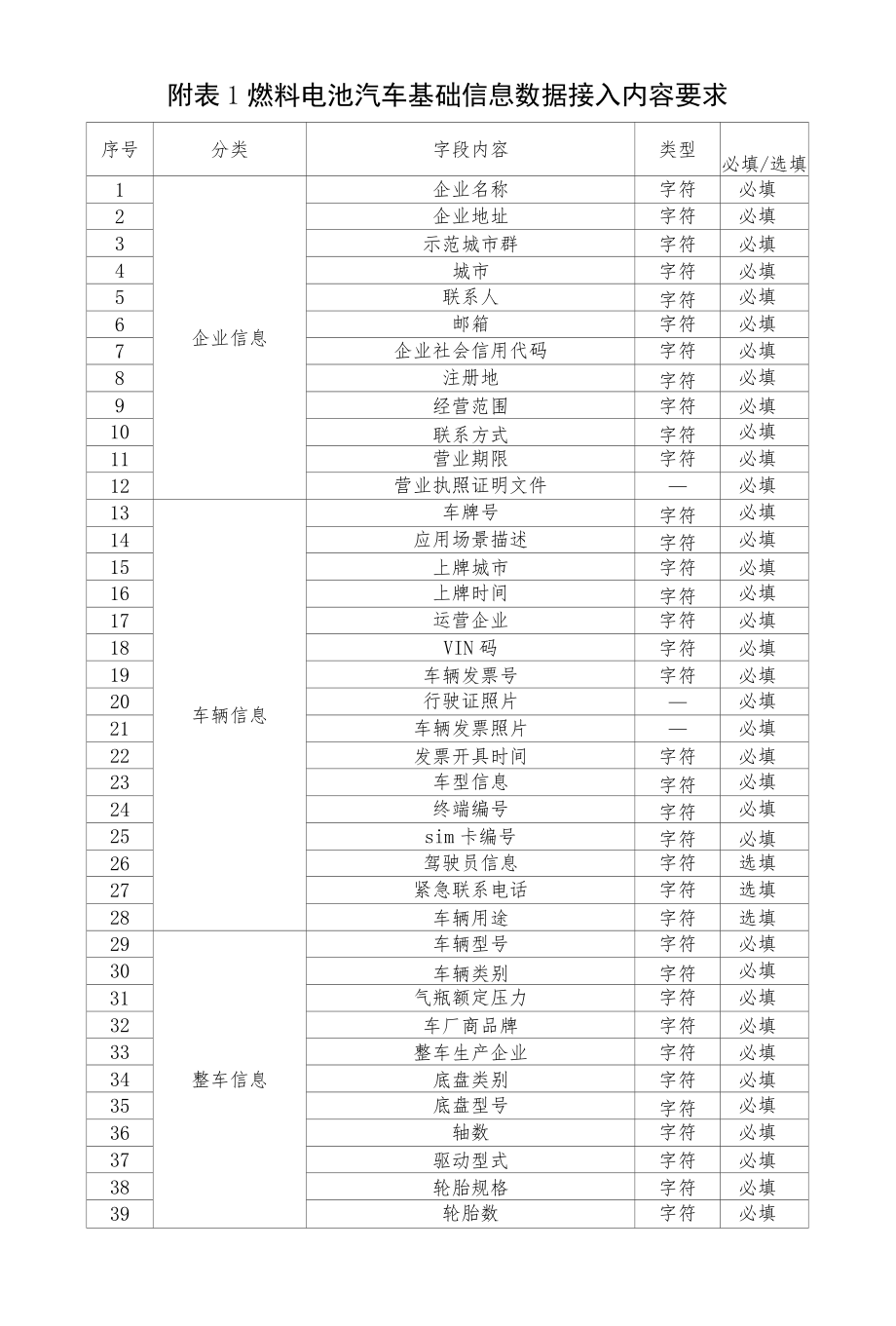

4、围：020000（数值偏移量IoooA,表示-IOOoA+1000A）,最小计量单元：0.1A0xFF,0xFE,0xFF,OxFFv表示无效附表1燃料电池汽车基础信息数据接入内容要求序号分类字段内容类型必填/选填1企业信息企业名称字符必填2企业地址字符必填3示范城市群字符必填4城市字符必填5联系人字符必填6邮箱字符必填7企业社会信用代码字符必填8注册地字符必填9经营范围字符必填10联系方式字符必填11营业期限字符必填12营业执照证明文件必填13车辆信息车牌号字符必填14应用场景描述字符必填15上牌城市字符必填16上牌时间字符必填17运营企业字符必填18VIN码字符必填19车辆发票号字符必填2
5、0行驶证照片必填21车辆发票照片必填22发票开具时间字符必填23车型信息字符必填24终端编号字符必填25sim卡编号字符必填26驾驶员信息字符选填27紧急联系电话字符选填28车辆用途字符选填29整车信息车辆型号字符必填30车辆类别字符必填31气瓶额定压力字符必填32车厂商品牌字符必填33整车生产企业字符必填34底盘类别字符必填35底盘型号字符必填36轴数字符必填37驱动型式字符必填38轮胎规格字符必填39轮胎数字符必填序号分类字段内容类型必填/选填40最高车速(km/h)字符必填41燃料电池汽车纯氢续驶里程(km)字符必填42最大设计总质量(kg)字符必填43车长(mm)字符必填44质保期限(
6、年km)字符必填45百公里氢耗(kg)字符必填46车型证明材料必填47车系字符选填48注册时间字符选填49动力系统类型字符选填50外部充电功能字符选填51氢气浓度传感器数量字符选填52零部件信息燃料电池发动机系统生产厂商字符必填53燃料电池发动机系统SN编码字符必填54燃料电池发动机生产型号字符必填55车载供氢系统生产厂商字符必填56车载供氢系统SN编码字符必填57车载供氢系统生产型号字符必填58零部件参数燃料电池系统额定功率(kW)字符必填59驱动电机额定功率(kW)字符必填60燃料电池堆额定功率密度(kW/L)字符必填61燃料电池系统额定功率密度(kW/L)字符必填62燃料电池启动温度()
7、字符必填63动力电池组企业名称字符必填64电池单体型号字符必填65电池单体类型字符必填66电池单体电压/容量(V/Ah)字符必填67电池单体质量比能量(Whkg)字符必填68电池组单体电池个数及连接方式字符必填69总电压(V)字符必填70辅助电源型式字符选填71辅助电源电压(V)/型式字符选填72驱动电机企业名称字符必填73型号字符必填74型式字符必填75电压(V)字符必填76额定功率(kW)字符必填77总额定功率(kW)字符必填78最大扭矩(Nm)字符必填79驱动电机号字符选填80驱动电机类型字符选填序号分类字段内容类型必填/选填81驱动电机额定转速(rmin)字符选填82驱动电机额定扭矩(
8、Nm)字符选填83驱动电机安装数量字符选填84驱动电机布置型式/位置字符选填85驱动电机冷却方式字符选填86电机控制器企业名称字符必填87型号字符必填88控制方式字符必填89输入电压(V)字符必填90冷却方式字符必填91额定功率/容量(kWkVA)字符选填92储氢瓶气瓶容量(L*数量)字符必填93储氢量(kg)字符必填94储氢瓶总数字符必填95安全监管燃料电池堆电压最高值(V)字符必填96燃料电池堆电压最低值(V)字符必填97燃料电池堆电流最高值(A)字符必填98燃料电池堆温度最高值()字符必填99燃料电池堆温度最低值(C)字符必填100氢气压力最低值(MPa)字符必填101空气压缩机电流最高
9、值(A)字符必填102氢气循环泵电流最高值(A)字符必填附表2燃料电池汽车关键零部件基础信息数据接入内容要求序号分类字段内容类型必填/选填1零部件企业企业名称字符必填2企业地址字符必填3示范城市群字符必填4城市字符必填5联系人字符必填6邮箱字符必填7企业社会信用代码字符必填8注册地字符必填9经营范围字符必填10联系方式字符必填11营业期限字符必填12企业资质必填13零部件批次字符必填14零部件型号字符必填15零部件数量字符必填16主零部件与车辆对应SN编码字符必填17燃料电池发动机系统基本参数生产企业名称字符必填18型号字符必填19检验报告必填20燃料电池种类字符必填21冷却方式字符必填22冷
10、却液类型字符必填23燃料类型字符必填24重量(kg)字符必填25冷起动温度检测文件必填26额定功率(kW)字符必填27额定功率检测文件必填28峰值功率(kW)字符必填29峰值功率持续时间(S)字符必填30额定点效率(%)(实际效率)字符必填31额定质量功率密度(Wkg)字符必填32额定质量功率密度检测文件必填33电子控制系统生产企业字符必填34电子控制系统型号字符必填35自主开发应用字符必填36系统峰值能效(%)字符必填37冷启动温度()字符必填序号分类字段内容类型必填/选填38冷启动时间(S)字符必填39质量比功率(Wkg)字符必填40电堆基本参数生产企业名称字符必填41型号字符必填42检验
11、报告必填43双极板类型字符必填44单电池节数字符必填45单电池活性面积(cm2)字符必填46额定功率检测文件必填47额定点效率(%)(理论效率)字符必填48额定点效率(%)(实际效率)字符必填49体积功率密度检测文件必填50自主开发应用字符必填51单堆额定功率(kW)字符必填52模块额定功率(kW)字符必填53模块峰值功率(kW)字符必填54额定体积功率密度(kWL)字符必填55低温储存温度(C)字符必填56低温冷起动温度()字符必填57外形尺寸(mmXmmXmm)字符选填58重量(kg)字符选填59额定工作电流(A)字符选填60额定工作电压(V)字符选填61高温储存温度(C)字符选填62动态循环工况IOOOh性能衰减率(%)字符选填63双极板基本参数生产企业名称字符必填64型号字符必填65材质类型字符必填66厚度(mm)字符必填67腐蚀电流(口A/cm2)字符必填68检验报告必填69厚度偏差
