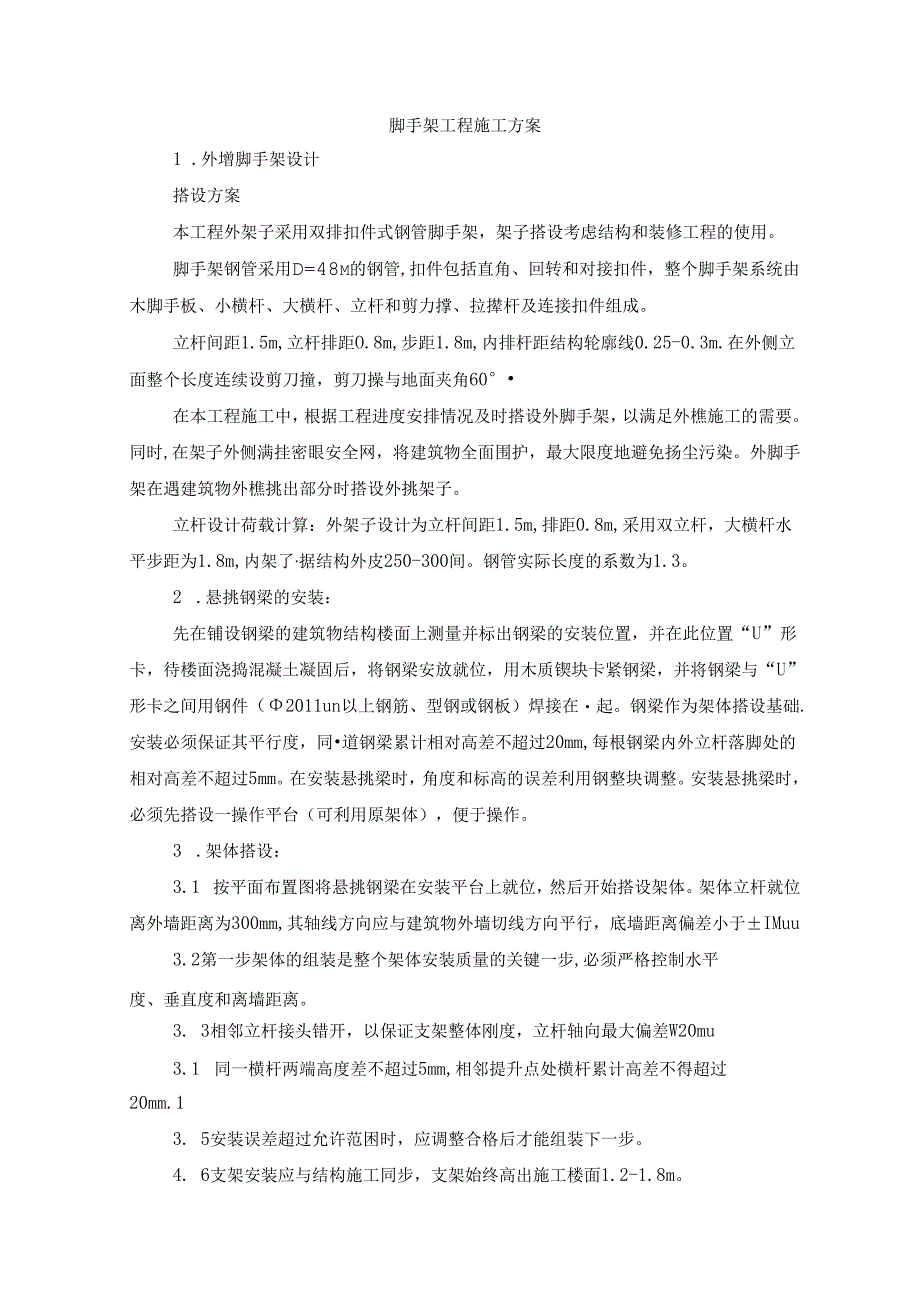

1、脚手架工程施工方案1 .外增脚手架设计搭设方案本工程外架子采用双排扣件式钢管脚手架，架子搭设考虑结构和装修工程的使用。脚手架钢管采用D=48m的钢管,扣件包括直角、回转和对接扣件，整个脚手架系统由木脚手板、小横杆、大横杆、立杆和剪力撑、拉撵杆及连接扣件组成。立杆间距1.5m,立杆排距O.8m,步距1.8m,内排杆距结构轮廓线0.25-0.3m.在外侧立面整个长度连续设剪刀撞，剪刀操与地面夹角60在本工程施工中，根据工程进度安排情况及时搭设外脚手架，以满足外樵施工的需要。同时,在架子外侧满挂密眼安全网，将建筑物全面围护，最大限度地避免扬尘污染。外脚手架在遇建筑物外樵挑出部分时搭设外挑架子。立杆设
2、计荷载计算：外架子设计为立杆间距1.5m,排距0.8m,采用双立杆，大横杆水平步距为1.8m,内架了据结构外皮250-300间。钢管实际长度的系数为1.3。2 .悬挑钢梁的安装：先在铺设钢梁的建筑物结构楼面上测量并标出钢梁的安装位置，并在此位置“U”形卡，待楼面浇捣混凝土凝固后，将钢梁安放就位，用木质锲块卡紧钢梁，并将钢梁与“U”形卡之间用钢件（2011un以上钢筋、型钢或钢板）焊接在起。钢梁作为架体搭设基础.安装必须保证其平行度，同道钢梁累计相对高差不超过20mm,每根钢梁内外立杆落脚处的相对高差不超过5mm。在安装悬挑梁时，角度和标高的误差利用钢整块调整。安装悬挑梁时，必须先搭设一操作平台
3、（可利用原架体），便于操作。3 .架体搭设：3.1 按平面布置图将悬挑钢梁在安装平台上就位，然后开始搭设架体。架体立杆就位离外墙距离为300mm,其轴线方向应与建筑物外墙切线方向平行，底墙距离偏差小于IMuu3.2第一步架体的组装是整个架体安装质量的关键一步,必须严格控制水平度、垂直度和离墙距离。3. 3相邻立杆接头错开，以保证支架整体刚度，立杆轴向最大偏差W20mu3.1 同一横杆两端高度差不超过5mm,相邻提升点处横杆累计高差不得超过20mm.13. 5安装误差超过允许范困时，应调整合格后才能组装下一步。4. 6支架安装应与结构施工同步，支架始终高出施工楼面1.2-1.8m。5. 7每搭设

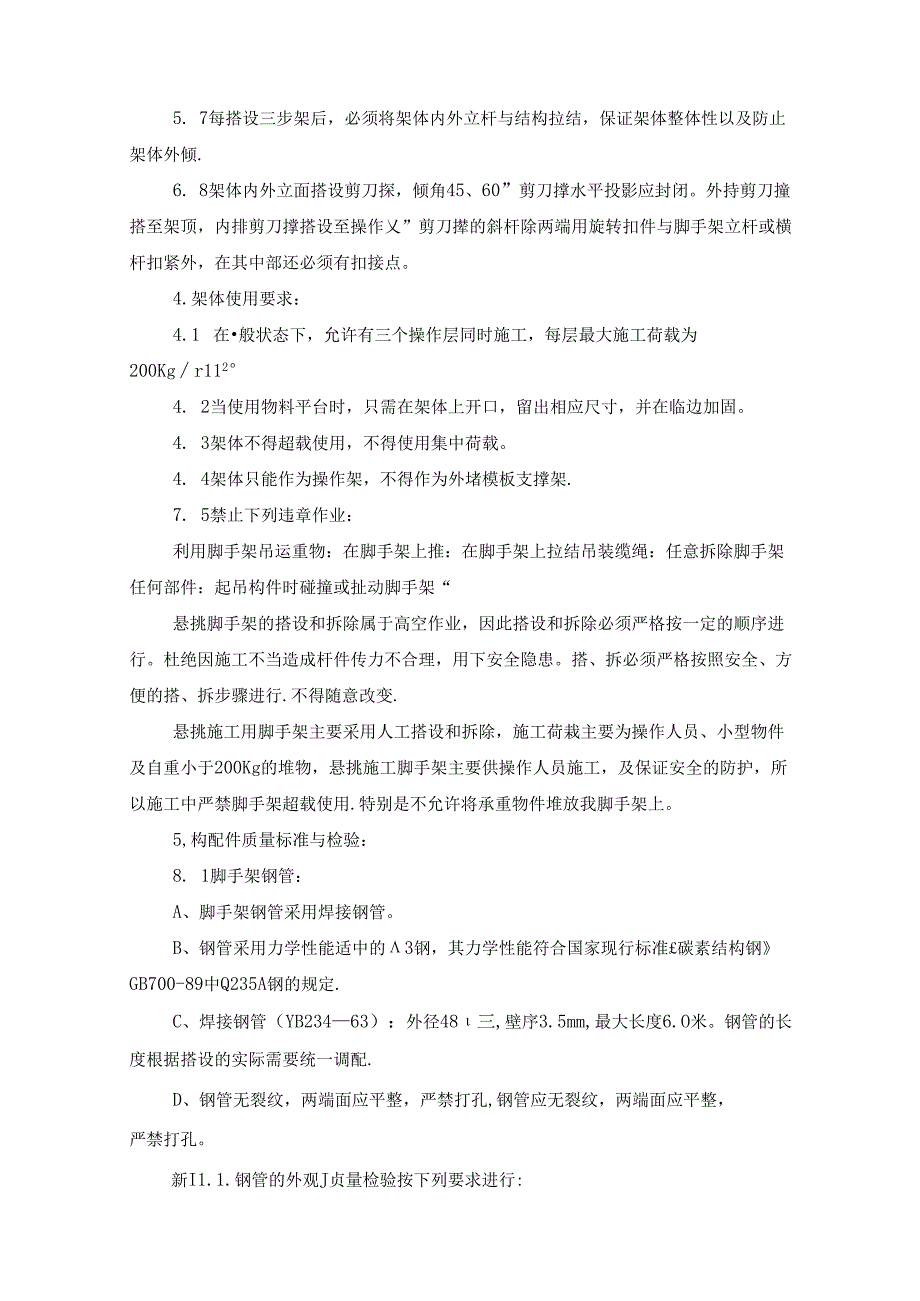

4、三步架后，必须将架体内外立杆与结构拉结，保证架体整体性以及防止架体外倾.6. 8架体内外立面搭设剪刀探，倾角45、60”剪刀撑水平投影应封闭。外持剪刀撞搭至架顶，内排剪刀撑搭设至操作乂”剪刀撵的斜杆除两端用旋转扣件与脚手架立杆或横杆扣紧外，在其中部还必须有扣接点。4.架体使用要求：4.1 在般状态下，允许有三个操作层同时施工，每层最大施工荷载为200Kgr1124. 2当使用物料平台时，只需在架体上开口，留出相应尺寸，并在临边加固。4. 3架体不得超载使用，不得使用集中荷载。4. 4架体只能作为操作架，不得作为外堵模板支撑架.7. 5禁止下列违章作业：利用脚手架吊运重物：在脚手架上推：在脚手架
5、上拉结吊装缆绳：任意拆除脚手架任何部件：起吊构件时碰撞或扯动脚手架“悬挑脚手架的搭设和拆除属于高空作业，因此搭设和拆除必须严格按一定的顺序进行。杜绝因施工不当造成杆件传力不合理，用下安全隐患。搭、拆必须严格按照安全、方便的搭、拆步骤进行.不得随意改变.悬挑施工用脚手架主要采用人工搭设和拆除，施工荷栽主要为操作人员、小型物件及自重小于200Kg的堆物，悬挑施工脚手架主要供操作人员施工，及保证安全的防护，所以施工中严禁脚手架超载使用.特别是不允许将承重物件堆放我脚手架上。5,构配件质量标准与检验：8. 1脚手架钢管：A、脚手架钢管采用焊接钢管。B、钢管采用力学性能适中的3钢，其力学性能符合国家现行

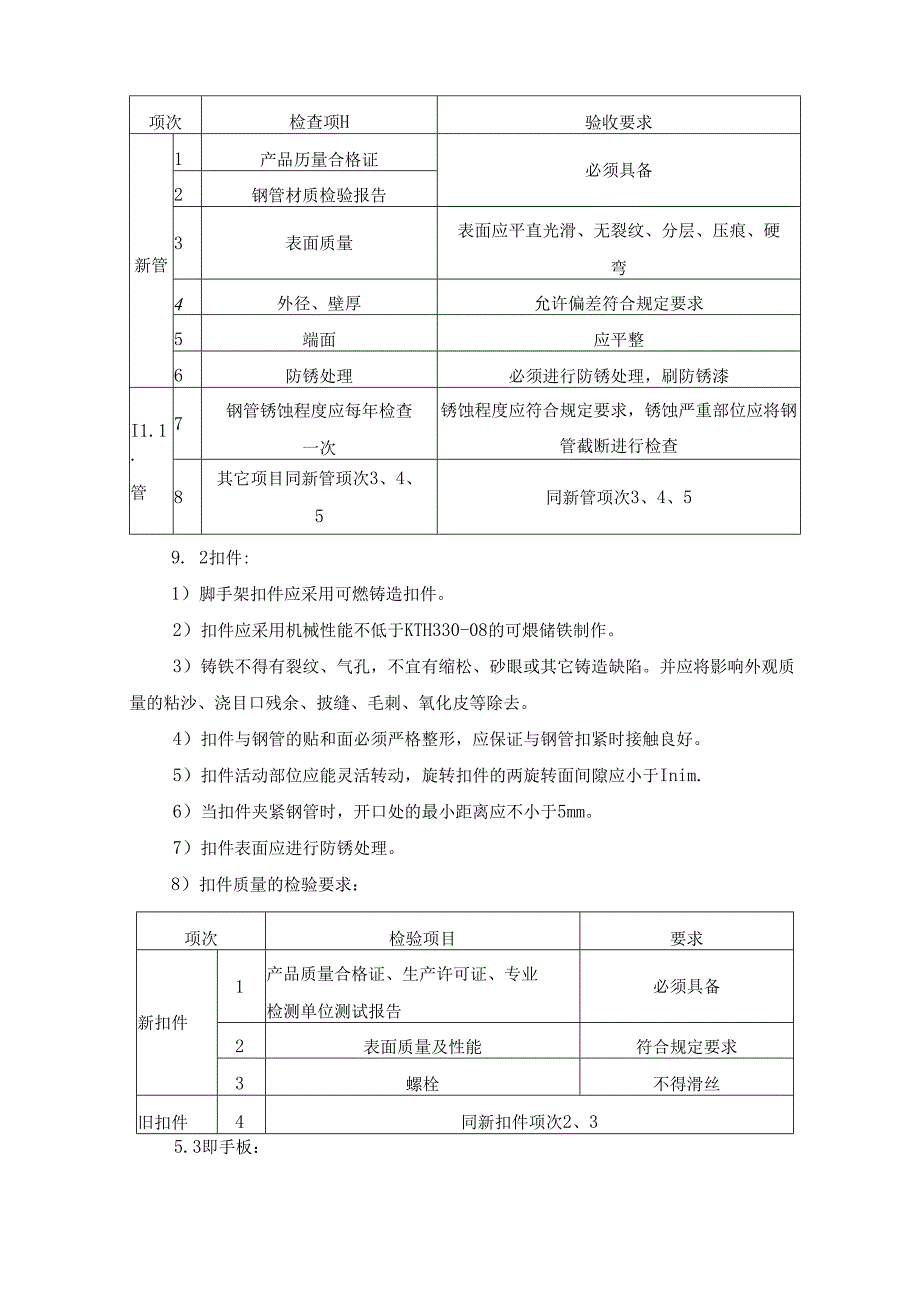

6、标准碳素结构钢GB700-89中Q235A钢的规定.C、焊接钢管（YB23463）：外径48三,壁序3.5mm,最大长度6.O米。钢管的长度根据搭设的实际需要统一调配.D、钢管无裂纹，两端面应平整，严禁打孔,钢管应无裂纹，两端面应平整，严禁打孔。新I1.1.钢管的外观J贞量检验按下列要求进行:项次检查项H验收要求新管1产品历量合格证必须具备2钢管材质检验报告3表面质量表面应平直光滑、无裂纹、分层、压痕、硬弯4外径、壁厚允许偏差符合规定要求5端面应平整6防锈处理必须进行防锈处理，刷防锈漆I1.1.管7钢管锈蚀程度应每年检查一次锈蚀程度应符合规定要求，锈蚀严重部位应将钢管截断进行检查8其它项目同新
7、管顼次3、4、5同新管项次3、4、59. 2扣件:1）脚手架扣件应采用可燃铸造扣件。2）扣件应采用机械性能不低于KTH330-08的可煨储铁制作。3）铸铁不得有裂纹、气孔，不宜有缩松、砂眼或其它铸造缺陷。并应将影响外观质量的粘沙、浇目口残余、披缝、毛刺、氧化皮等除去。4）扣件与钢管的贴和面必须严格整形，应保证与钢管扣紧时接触良好。5）扣件活动部位应能灵活转动，旋转扣件的两旋转面间隙应小于Inim.6）当扣件夹紧钢管时，开口处的最小距离应不小于5mm。7）扣件表面应进行防锈处理。8）扣件质量的检验要求：项次检验项目要求新扣件1产品质量合格证、生产许可证、专业检测单位测试报告必须具备2表面质量及性
8、能符合规定要求3螺栓不得滑丝旧扣件4同新扣件项次2、35.3即手板：本工程安全目标为创建安全文明工地，确保达到海口市文明工地。为确保安全及美观、实用，脚手架来用木质多层板。木侦多成板的质员必须符合安全的要求,铺设要求整齐,两端采用直径为4mm的镀锌铁丝各设两道箍，以保证稔定。4）安全网的要求：在悬挑脚手架的挑架卜.张设安网，脚手架的内侧张设遮目网。安全网、遮目网必须由专业厂家生产，由质保书和许可证。10. 手架的搭设与拆除1. 1.5.1脚手架立杆下满铺垫板、搭设：n-D层斜支撑一（n-1）层与柱子锁定结构-外挑杆第道大横杆一立杆一第一道小横杆一第二步大横杆一第二步小横杆。搭设要点：杆件的搭设
9、顺序。及时与结构拉接。随时校准垂直，水平偏差，避免过大偏差。用于连接大横杆的扣件，应开口朝上，避免雨水进入。D悬挑脚手架的搭设必须按照一定的峡序进行，不得任意操作。2）本工程采用的钢管外径为48m的钢管，不得混合使用。3）封闭脚手架同一步纵向水平杆必须四周交圈。4）双持脚手架的横向水平杆靠墙一端至墙装饰面的距离不应大F100mm.,5）连墙杆的构造应符合要求，当脚手架操作层裔于连墙件二步时，应采用临时稳定措施,直到连墙杆搭设完成为此。6）扣件的外径必须与钢管一致扣件螺栓拧紧力矩必须符合要求.7）栏杆、挡脚板应搭设在外排立柱的内侧，上栏杆上皮高度为1.2m,中栏杆居中设置。挡脚板高度不小于15O
10、n1.nU7.脚手架的拆除：拆除要点：标识工作区范围，严禁他人进入.严格遵守拆除顺序，由上而卜.，后卸先拆，先绑后拆。统一指挥，上卜.一致，协调配合，当拆除与另一部位有关的扣件时，应告知对方，以防险落。I）拆除前必须全面检查脚手架和扣件连接、连堵杆、支撑体系的安全情况。2）根据检查结果，补充完善施工组织设计中的拆除顺序，经主观部门批准后方可实施。3）拆除脚手架前必须进行安全技术交底。4）清除脚手架上的杂物。5）拆除顺序应逐层由上而下进行，严禁上下同时作业。6）所有连墙件应随脚手架逐层拆除，严禁将连墙件整层或数层拆除后在拆脚手架.7）施工中如果需要分或立面拆除时，对不拆除部分的脚手架应按要求加固
11、到位。8）拆除施工中必须及时分段集中运至地面，严禁抛扔。9）拆除后的钢管、扣件必须检查、整修、保养。8,脚手架搭设的检查与验收：脚手架搭设完成以后,由安全员牵头组织检查、验收，主要检查立柱垂直度、间距、纵向水平杆而差、横向水平杆外伸长度偏差及扣件的安装.技术要求及容许偏差值应在规定允许的范围内。安装后的扣件螺栓拧紧力矩扭力扳手检查、抽样方法随机均布，检查数目与质量应符合规范标准.9.脚手架安全管理：1）人员要求：必须持证上岗，上岗人员应定期体检。搭设脚手架人员必须戴好安全帽、安全带、穿防滑鞋。2）搭设阶段必须加强检杳监督，发现问即技术校正。3）使用阶段严格控制使用荷载，不得超载。严禁持重物堆放或悬挂在脚手架上。雨大、笛天、大风时应采取有效的防范措施.4）加强检杳、验收，加强监督。5）施工期间严禁拆除卜列杆件：A、主节点处的纵、横向水平杆，纵、横向扫地杆：B、连墙杆;C、支撵:D、栏杆、挡脚板。6）拆除脚手架时地面设围栏警戒标志，并安排专人看守，严禁一切非操作人员入内。7）在脚手架上进行电、气焊作业时，必须有防火措施和专人看守。8）脚手架的接地按E施工现场临时用电安全技术规范3规定执行。
