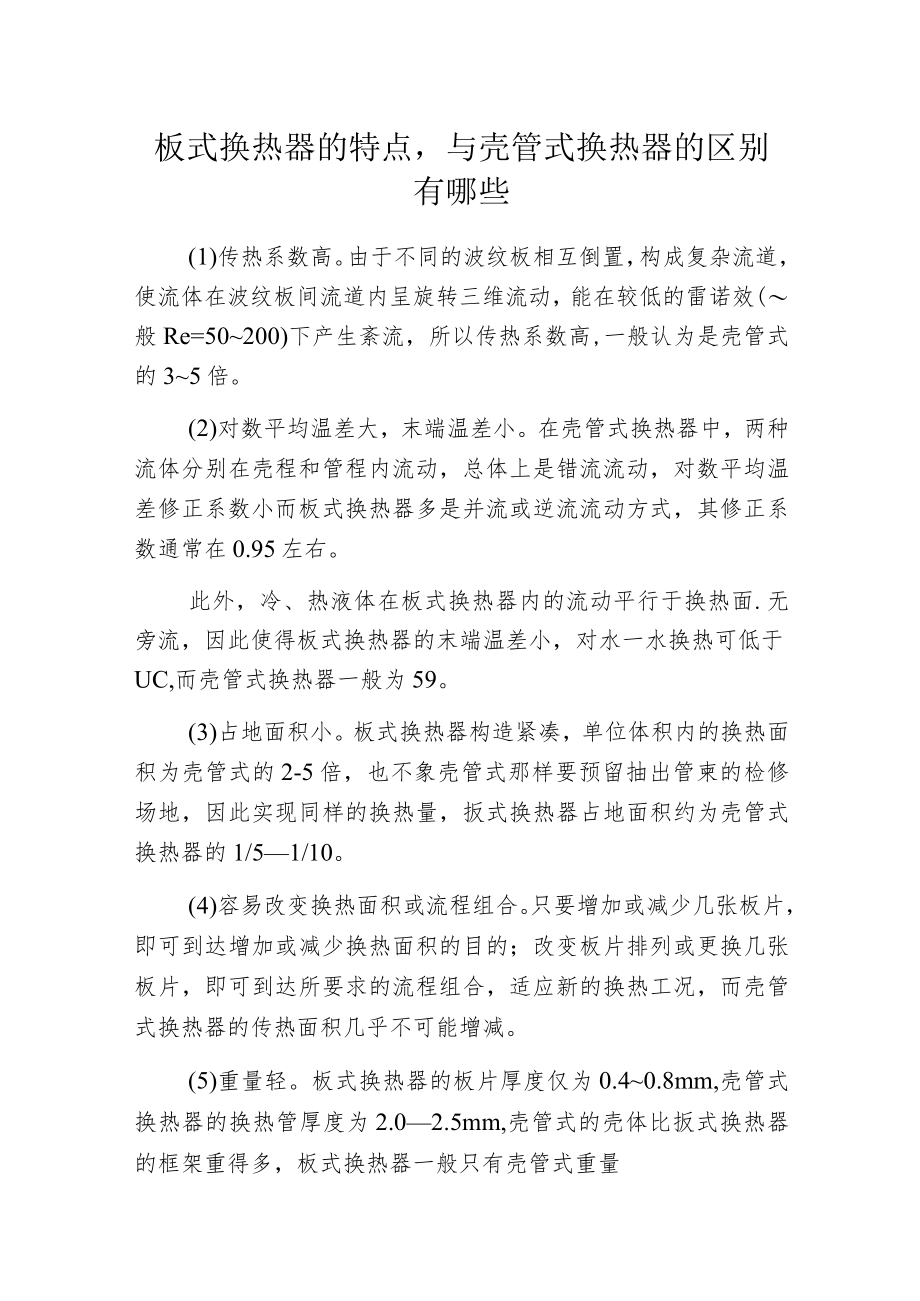

1、板式换热器的特点，与壳管式换热器的区别有哪些(1)传热系数高。由于不同的波纹板相互倒置，构成复杂流道，使流体在波纹板间流道内呈旋转三维流动，能在较低的雷诺效(般Re=50200)下产生紊流，所以传热系数高,一般认为是壳管式的35倍。(2)对数平均温差大，末端温差小。在壳管式换热器中，两种流体分别在壳程和管程内流动，总体上是错流流动，对数平均温差修正系数小而板式换热器多是并流或逆流流动方式，其修正系数通常在0.95左右。此外，冷、热液体在板式换热器内的流动平行于换热面.无旁流，因此使得板式换热器的末端温差小，对水一水换热可低于UC,而壳管式换热器一般为59。(3)占地面积小。板式换热器构造紧凑，

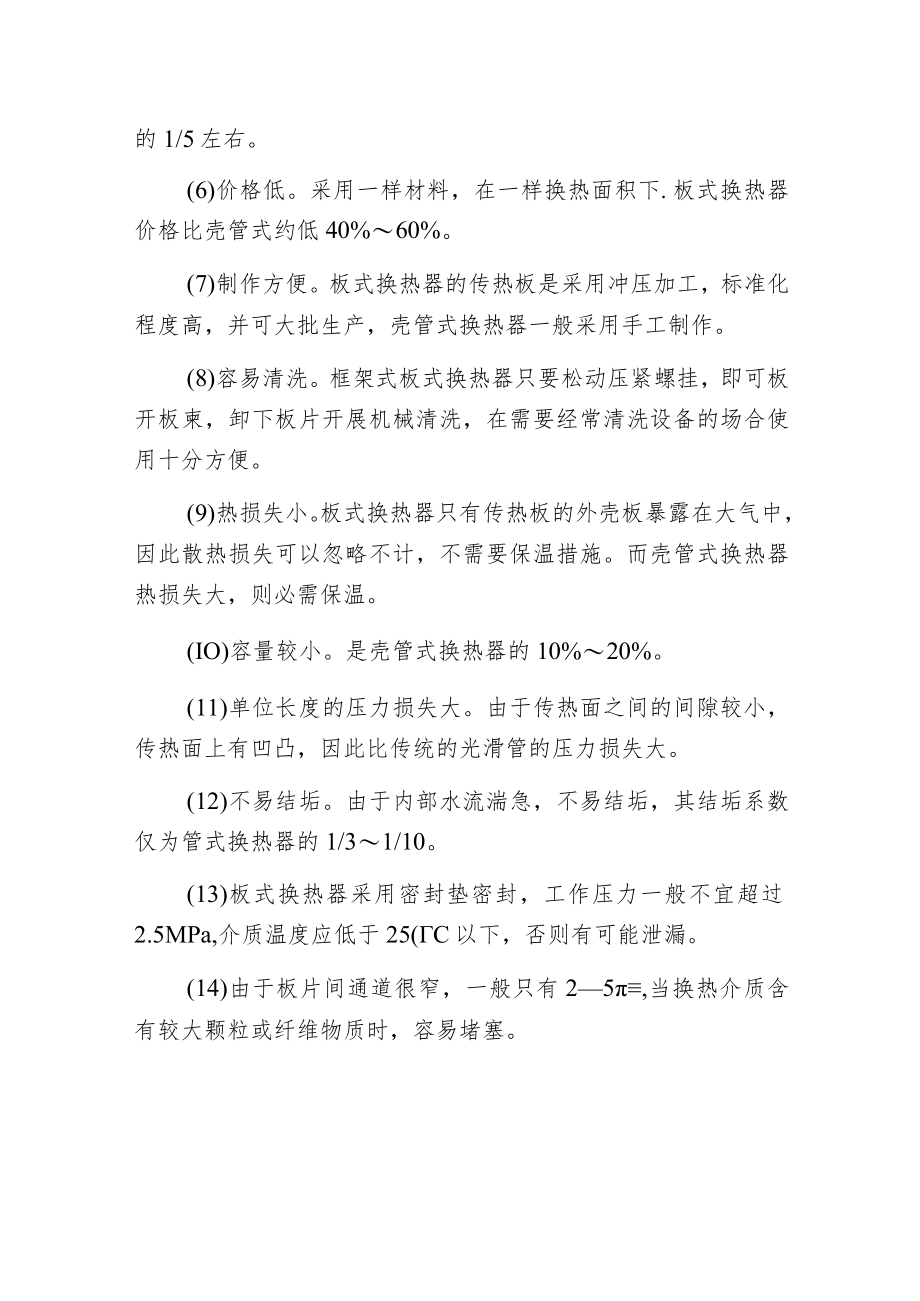

2、单位体积内的换热面积为壳管式的2-5倍，也不象壳管式那样要预留抽出管柬的检修场地，因此实现同样的换热量，扳式换热器占地面积约为壳管式换热器的1/51/10。(4)容易改变换热面积或流程组合。只要增加或减少几张板片，即可到达增加或减少换热面积的目的；改变板片排列或更换几张板片，即可到达所要求的流程组合，适应新的换热工况，而壳管式换热器的传热面积几乎不可能增减。(5)重量轻。板式换热器的板片厚度仅为0.40.8mm,壳管式换热器的换热管厚度为2.02.5mm,壳管式的壳体比扳式换热器的框架重得多，板式换热器一般只有壳管式重量的1/5左右。(6)价格低。采用一样材料，在一样换热面积下.板式换热器价格
3、比壳管式约低40%60%。(7)制作方便。板式换热器的传热板是采用冲压加工，标准化程度高，并可大批生产，壳管式换热器一般采用手工制作。(8)容易清洗。框架式板式换热器只要松动压紧螺挂，即可板开板柬，卸下板片开展机械清洗，在需要经常清洗设备的场合使用十分方便。(9)热损失小。板式换热器只有传热板的外壳板暴露在大气中，因此散热损失可以忽略不计，不需要保温措施。而壳管式换热器热损失大，则必需保温。(IO)容量较小。是壳管式换热器的10%20%。(11)单位长度的压力损失大。由于传热面之间的间隙较小，传热面上有凹凸，因此比传统的光滑管的压力损失大。(12)不易结垢。由于内部水流湍急，不易结垢，其结垢系数仅为管式换热器的1/31/10。(13)板式换热器采用密封垫密封，工作压力一般不宜超过2.5MPa,介质温度应低于25(C以下，否则有可能泄漏。(14)由于板片间通道很窄，一般只有25,当换热介质含有较大颗粒或纤维物质时，容易堵塞。
