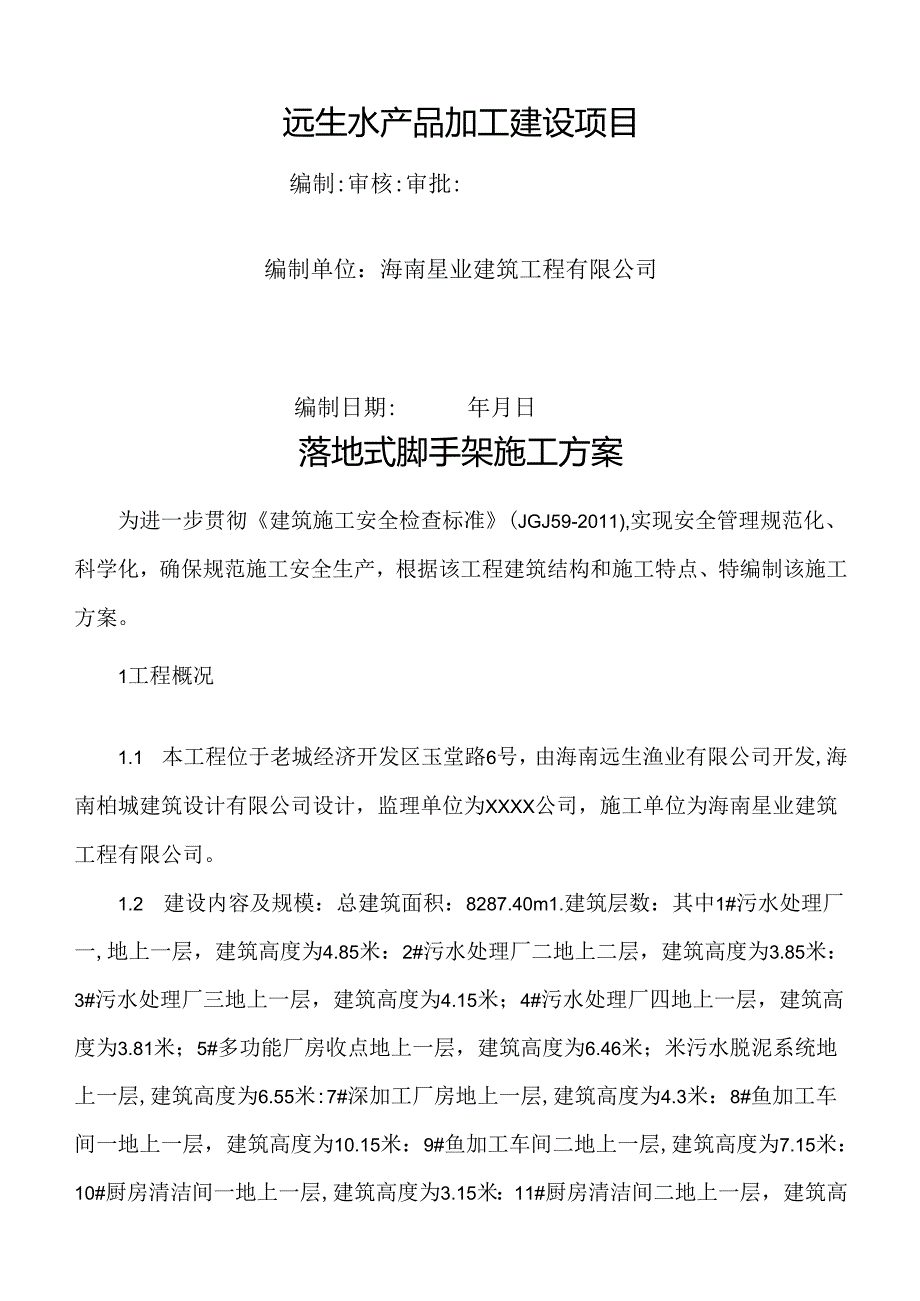

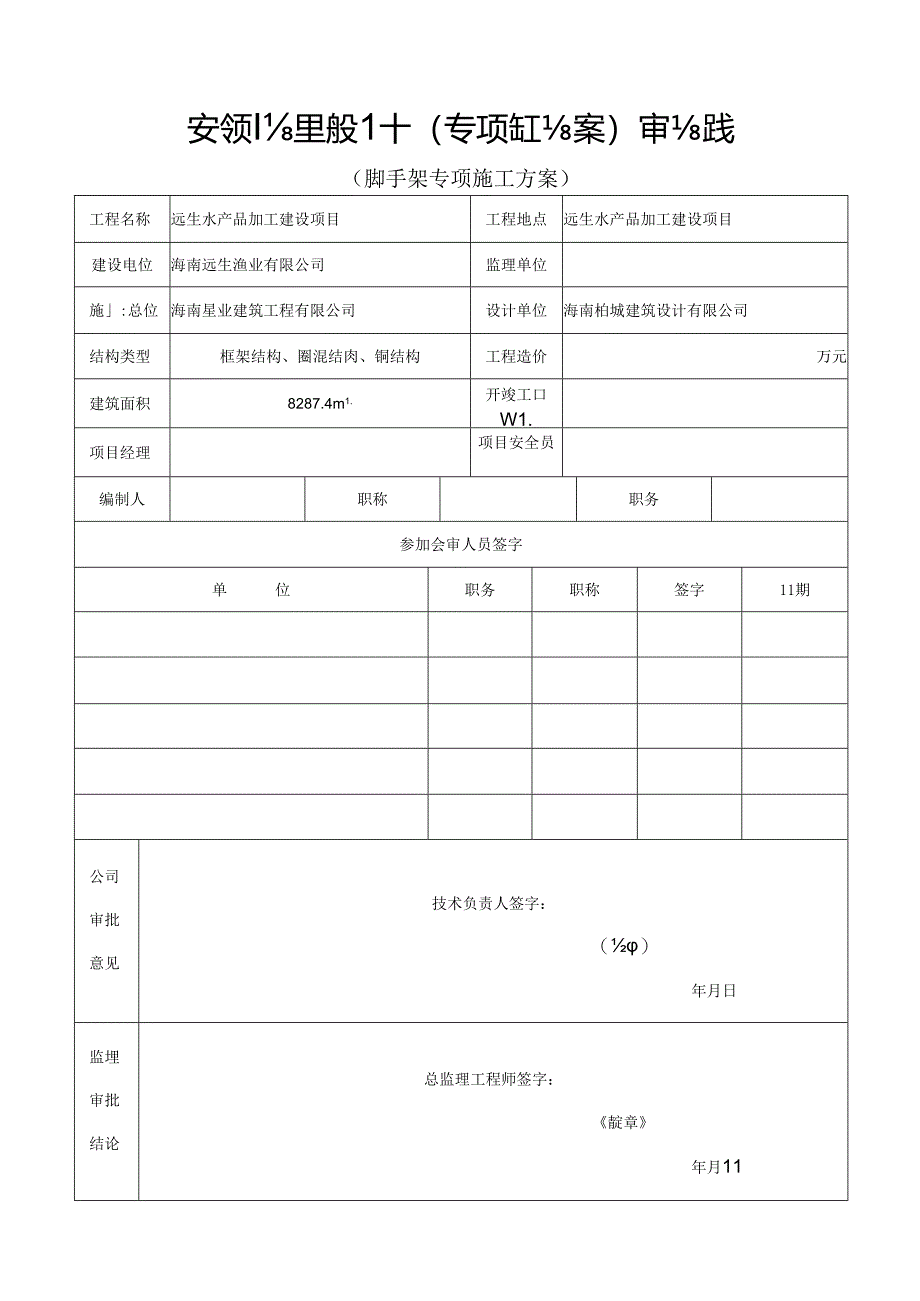

1、安领I里般1十（专项缸案）审践（脚手架专项施工方案）工程名称远生水产品加工建设项目工程地点远生水产品加工建设项目建设电位海南远生渔业有限公司监理单位施:总位海南星业建筑工程有限公司设计单位海南柏城建筑设计有限公司结构类型框架结构、圈混结肉、铜结构工程造价万元建筑面积8287.4m1.开竣工口W1.项目经理项目安全员编制人职称职务参加会审人员签字单位职务职称签字11期公司审批意见技术负责人签字：（）年月日监埋审批结论总监理工程师签字：靛章年月11远生水产品加工建设项目编制:审核:审批:编制单位：海南星业建筑工程有限公司编制日期:年月日落地式脚手架施工方案为进一步贯彻建筑施工安全检查标准(JGJ5
2、9-2011),实现安全管理规范化、科学化，确保规范施工安全生产，根据该工程建筑结构和施工特点、特编制该施工方案。1工程概况1.1 本工程位于老城经济开发区玉堂路6号，由海南远生渔业有限公司开发,海南柏城建筑设计有限公司设计，监理单位为XXXX公司，施工单位为海南星业建筑工程有限公司。1.2 建设内容及规模：总建筑面积：8287.40m1.建筑层数：其中1#污水处理厂一,地上一层，建筑高度为4.85米：2#污水处理厂二地上二层，建筑高度为3.85米：3#污水处理厂三地上一层，建筑高度为4.15米；4#污水处理厂四地上一层，建筑高度为3.81米；5#多功能厂房收点地上一层，建筑高度为6.46米；

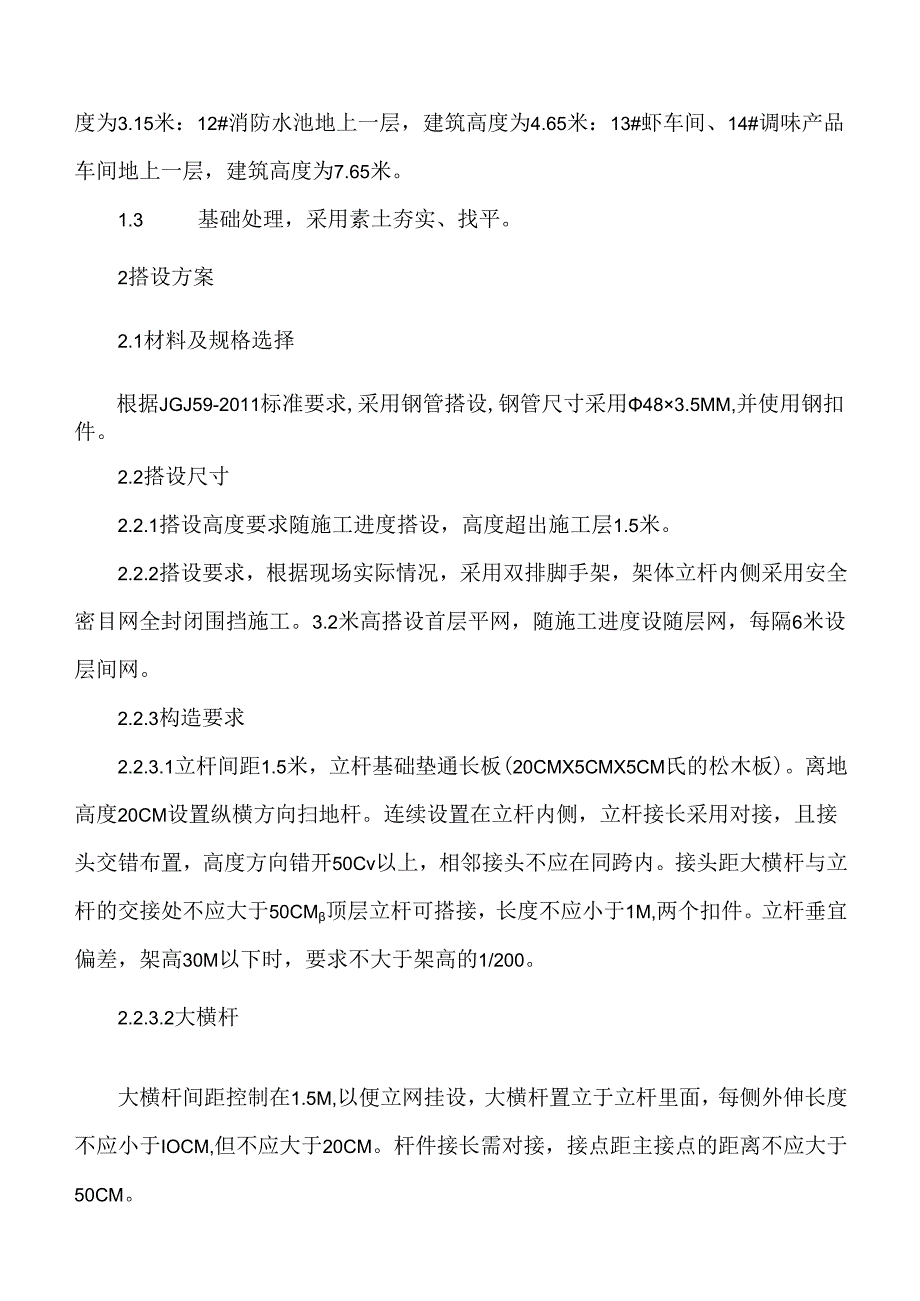

3、米污水脱泥系统地上一层,建筑高度为6.55米:7#深加工厂房地上一层,建筑高度为4.3米：8#鱼加工车间一地上一层，建筑高度为10.15米：9#鱼加工车间二地上一层,建筑高度为7.15米：10#厨房清洁间一地上一层,建筑高度为3.15米：11#厨房清洁间二地上一层，建筑高度为3.15米：12#消防水池地上一层，建筑高度为4.65米：13#虾车间、14#调味产品车间地上一层，建筑高度为7.65米。1.3 基础处理，采用素土夯实、找平。2搭设方案2.1材料及规格选择根据JGJ59-2011标准要求,采用钢管搭设,钢管尺寸采用483.5MM,并使用钢扣件。2.2搭设尺寸2.2.1搭设高度要求随施工进
4、度搭设，高度超出施工层1.5米。2.2.2搭设要求，根据现场实际情况，采用双排脚手架，架体立杆内侧采用安全密目网全封闭围挡施工。3.2米高搭设首层平网，随施工进度设随层网，每隔6米设层间网。2.2.3构造要求2.2.3.1立杆间距1.5米，立杆基础垫通长板(20CMX5CMX5CM氏的松木板)。离地高度20CM设置纵横方向扫地杆。连续设置在立杆内侧，立杆接长采用对接，且接头交错布置，高度方向错开50Cv以上，相邻接头不应在同跨内。接头距大横杆与立杆的交接处不应大于50CM顶层立杆可搭接，长度不应小于1M,两个扣件。立杆垂宜偏差，架高30M以下时，要求不大于架高的1/200。2.2.3.2大横杆
5、大横杆间距控制在1.5M,以便立网挂设，大横杆置立于立杆里面，每侧外伸长度不应小于IOCM,但不应大于20CM。杆件接长需对接，接点距主接点的距离不应大于50CM。2.2.3.3小横杆小横杆搭在大横杆上面，伸出大横杆长度不小于IOCM,小横杆间距：立杆与大横杆交接处必须设小横杆，脚手板处75CV,且伸入墙内不小于18CV。2.2.3.4翦刀撑外脚手架的两端转角处，以及中间每隔6-7根(9-15M)立杆应设一组剪刀撑。剪刀撑从基础开始沿脚手架高度连续设置、宽度不少于6米，最少跨4跨,最多跨6跨，与地面的夹角为：跨6跨时45、跨5跨时50、跨4跨时60。剪刀撑杆件接长需搭接，搭接长度不小于IV,使
6、用三个扣件均匀分布，端头距扣件不小于IOCMo2.2.3.5脚手板应满铺脚手板，严禁探头板，不得高低不平，并要设置挡脚板，挡脚板高度为18CM.满铺距墙小于IOCM02.3架体与建筑物拉结脚手架高度在7M以上及每高4M,水平每隔6.M同建筑物牢固拉结，内外用50CM钢管固定。并加设顶撑使之同时承受拉力和压力，保证架与建筑物之间连接牢固，不摇晃、不倒塌。2. 4排水措施：架底处不得有积水，并设排水沟。3脚手架验收2.1 外脚手架必须由持证人员搭设，随楼层的增高逐层对其进行检查及分段验收，高度6M验收一次，不符合要求的应迅速整改。2.2 外脚手架分段验收应按JGJ59-2011中“外脚手架检查评分
7、表”所列项目和施工方案要求的内容进行检查，填写验收记录单，并有搭设人员、安全员、施工员、项目经理签证，方能交付使用。3. 3必须有量化的验收内容。4外脚手架搭设的劳力安排3.1 根据工程规模和外脚手架的数量确定搭设人员的人数，明确分工并进行技术交底。3.2 必须建立由项目经理、施工员、安全员、搭设技术人员组成的管理机构,搭设负责人向项目经理负责，负有指挥、调配、检查的直接责任。4. 3外脚手架的搭设和拆除必须配备有足够的辅助人员和必要的工具。5外脚手架搭设的安全技术措施5.1外脚手架立杆基础外侧应挖排水沟，以防雨水浸泡地基。5.2外脚手架不得搭设在距离架空线路的安全距离内，并做好可靠的防雷接地
8、处理。5. 3外脚手架必须及时维修加固，以达到坚固稳定，确保施工安全。5.4外脚手架严禁钢竹、钢木混搭，禁止扣件、绳索、铁丝、竹蔑混用。5. 5外脚手架搭设人员必须持证上岗，并正确使用安全帽、安全网、穿防滑鞋。5. 6严格控制施工荷载，脚手板上不得集中堆料，施工荷载不得大于2KNM5. 7控制扣件螺栓拧紧力矩，采用扭力扳手，扭力矩控制在40-50N.M范围内。5. 8严禁脚手板存在探头板，铺设脚手板以及多层作业时，应尽量使施工荷载内、外传递平衡。5. 9保证脚手架的整体性，不得与井架、塔吊一并拉结，不得截断架体。6外脚手架拆除的安全技术措施5.1 拆架前，全面检查拟拆脚手架，根据检查结果，拟定
9、出作业计划，报请批准，进行安全技术交底后才准工作。作业计划一般包括：拆架的步骤和方法、安全措施、堆料堆放地点、劳动组织安排等。6. 2拆架时应划分作业区，周围设防护围栏，竖立警戒标志，地面应设专人指挥，禁止非工作人员进入。7. 3拆架的高处作业人员应戴好安全帽，系好安全带，扎裹腿，穿软底防滑鞋。8. 4拆架程序遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，严禁上下同时进行拆架作业。6.5拆立杆时，要先抱住立杆在拆最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。6.6连墙杆（拉结点）应随
10、拆除进度逐层拆除，拆抛探时，应用临时撑支住,然后才能拆除。6.7拆除时，要同一指挥，上下呼应，动作协调，当解开与另一一人有关的结扣时，应先通知对方，以防坠落。6.8拆架时严禁触及脚手架附近电源线，以防触电事故。6. 9在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。7. 10拆下的材料要及时下运，严禁抛掷，运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆卜的扣件要集中回收处理。脚手架拆除安全措施1、架子拆除时应划分作业区，周围设防护围栏，竖立警戒标志，地面应设专人指挥，禁止非工作人员进入。2、拆架的高处作业人员应戴好安全帽，系好安全带，扎裹腿，穿软底防滑鞋。
11、3、拆架程序遵守由上而下，先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，而后拆小横杆、大横杆、立杆等，并按一步一清的原则依次进行，严禁上下同时进行拆架作业。4、拆立杆时，要先抱住立杆在拆最后两个扣，拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣。5、连墙杆（拉结点）应随拆除进度逐层拆除，拆抛撑时，应用临时撑支住,然后才能拆除。6、拆除时，要同一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落。7、拆架时严禁触及脚手架附近电源线，以防触电事故。8、在拆架时，不得中途换人，如必须换人时，应将拆除情况交代清楚后方可离开。9、拆下的材料要及时下运，
12、严禁抛掷，运至地面的材料应按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件要集中回收处理。脚手架计算书一、计算说明：本计算书是依据建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001编制而成的。因脚手架所受荷载变异性较大：扣件接点属于半刚性，旦接点刚性大小与扣件质量有关，接点性能存在较大变异：脚手架结构、构件存在初始玦陷，如杆件的初弯曲、锈蚀，搭设尺寸误差、受荷偏心等均较大；与墙的连接点，对脚手架的约束性较大，针对以上问题尚不具备独立进行概率分析的条件，故对结构抗力乘以小于1的调整系数-/Yy,其值是与常用安全系数进行校准确定。扣件式钢管脚手架，一般情况卜.，偏心产生的附加弯曲应力
13、不大，予以忽略，并在有关调整系数中加以了考虑。按照冷弯薄壁型钢结构技术规范的规定，对本工程所使用的钢管Q235-A级钢的抗拉、抗压、抗弯强度设计值f取为：205NMM2o二、计算搭设高度计算已知：立杆横距b=1.5米：立杆纵距I=1.2米：横杆步距1.=1.5米；内立杆距离建筑物b1.=0.35米；脚手架步距h=1.5米，铺设脚手板按2层考虑：脚手架与建筑物拉结点的位置，竖向间距H1.=3h=4.5米，水平距离1.1=31.=4.5米;钢管为48X3.5；施工荷载QK=2.0KNM试验算采用单根钢管作立杆，其允许搭设高度为：1.查有关表格得：f=47.028KNo2.查有关表格得：N11i2=
14、2.156KNo3 .因是两个操作层同时施工，故QK=4.0KNhf,查有关表格得：N1.1.,=5.70KN4 .查有关表格得:M1.i1.=O.41IKN05 .将查得数值代入公式中，其中K=0.85H=KAf-1.30(1.2Ncj+1.4Noi)1.2NSK1.=0.85X47.082-1.3(1.2X2.156+1.45.70)1.20.411=26.9米最大允许搭设高度为k=H(1+H100)=21.2米11.7米(本工程脚手架高度)故满足工程施工需要。三、脚手架整体稳定性计第H=21米,其折合步数m=211.5=14步。求证：NK1K11f双钢管部分，每一步纵距脚手架的H重Ngk
