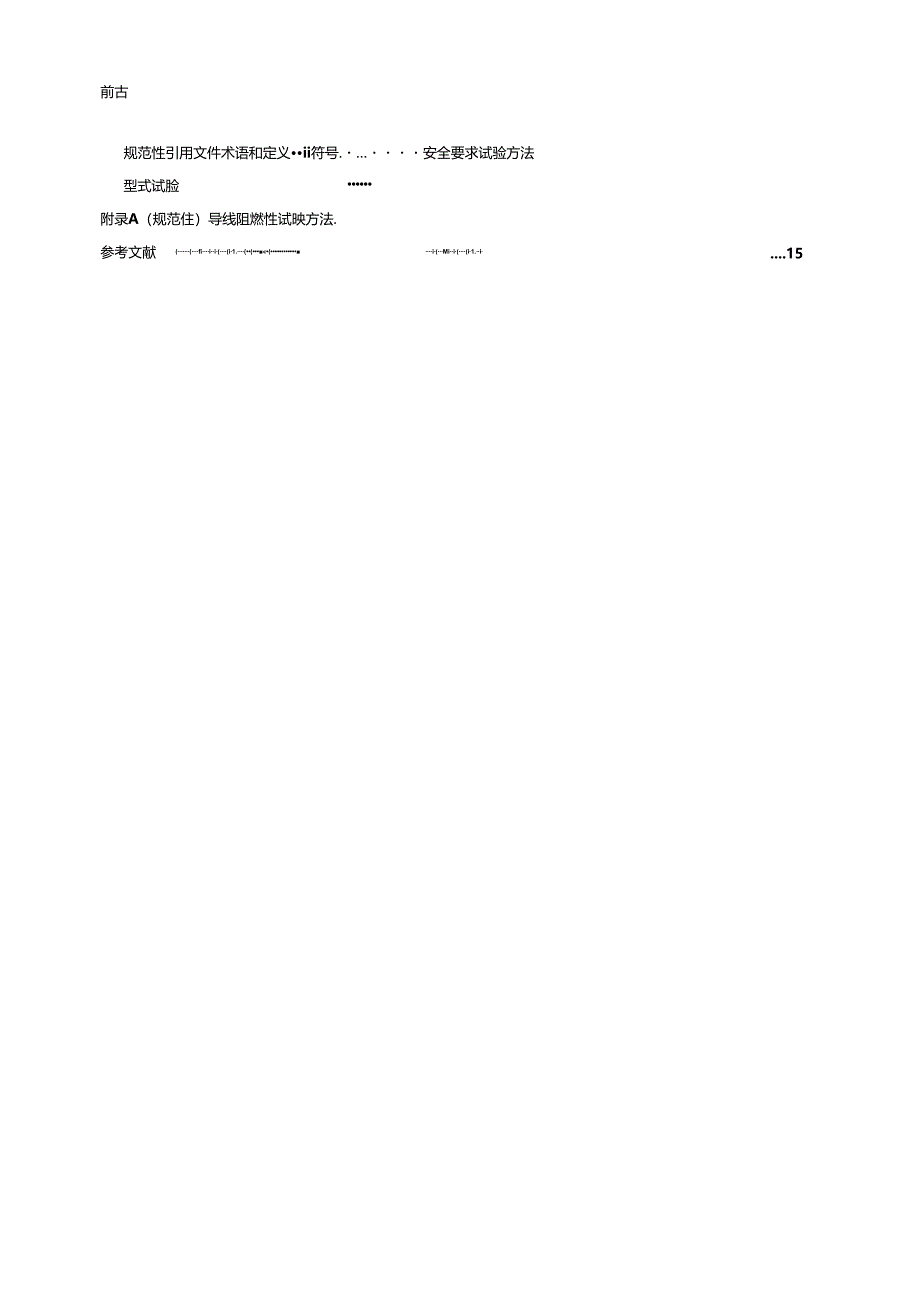

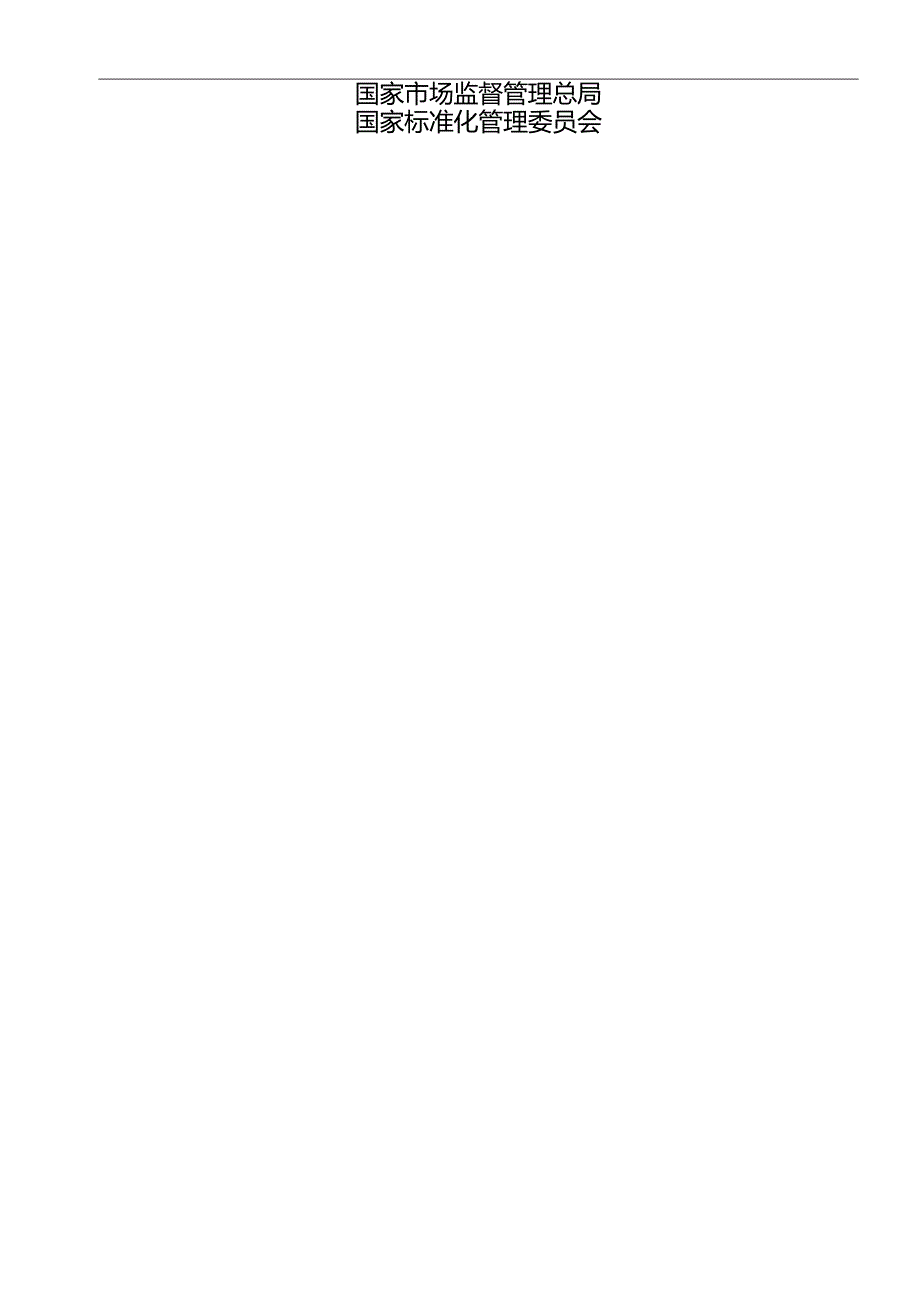

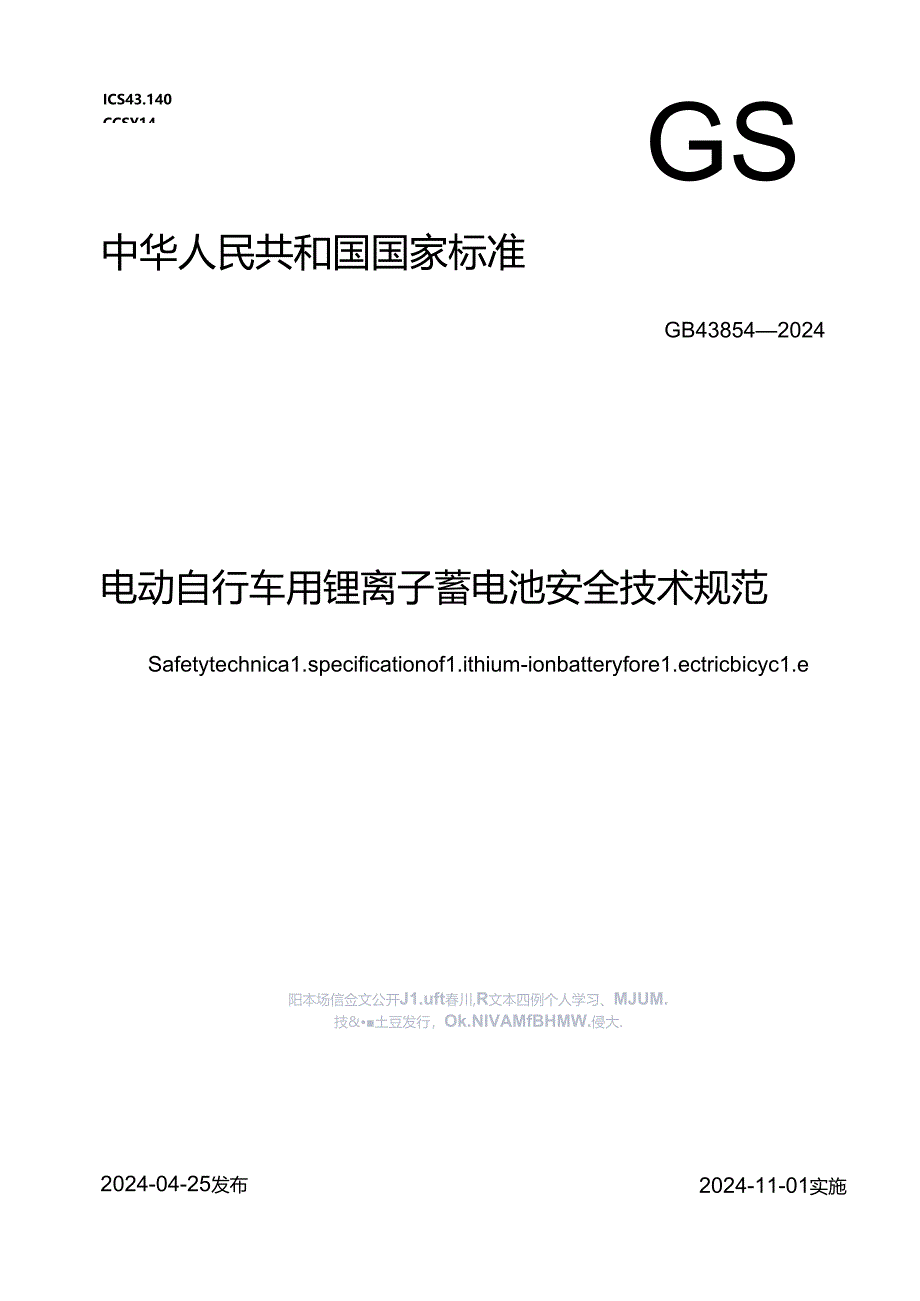

1、ICS43.140CCSY14GS中华人民共和国国家标准GB438542024电动自行车用锂离子蓄电池安全技术规范Safetytechnica1.specificationof1.ithium-ionbatteryfore1.ectricbicyc1.e阳本场信佥文公开J1.uft春川,R文本四例个人学习、MJUM.技&土豆发行，Ok.NIVAMfBHMW.侵大.2024-11-01实施2024-04-25发布国家市场监督管理总局国家标准化管理委员会前古规范性引用文件术语和定义ii符号.安全要求试验方法型式试脸附录A（规范住）导线阻燃性试映方法.参考文献(fiii(i1.(i(Mii(i1.i
2、.15电动自行车用锂离子蓄电池安全技术规范1范围本文件规定了电动自行车用锂离子蓄电池单体电池和电池组的电气安全、机械安全和环境安全等要求，描述了相应的试版方法.本文件适用于符合GB1776】规定的电动自行车用锲陶子粉电池单体电池和电池组（以下简称电池和电池组）.2规危性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款.其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件.GB/T2423.4-2008电工电子产品环境试皴第2部分：试验方法试验Db：交变遏热（12h+12h循环）GB/T2423.18-202
3、1环境试盼第2部分：试除方法试版Kb：盐雾，交变（氯化钠溶液）G8/T5169.5-2020电工电子产品莉火危睑试始第5部分:试版火恰针箱试舱方法装技、确认试始方法和导则GB/T5169.16电工电子产品莉火危险试版第16部分:试给火焰SoW水平与垂直火焰试给方法GB/T17626.2电磁兼容试验和测技术静电放电抗扰度试验GB17761电动自行车安全技术规范GB/T369452018电动自行车用锂圈子苣电池词汇3术语和定义GB/T3694S-2018界定的以及下列术语和定义适用于本文件.3.1版定容ratedcapacity在规定条件下测得，并由制造商标称的电池或电池组的容量值.来源：GB/T
4、369452018,4.6,有修改3.2单体电池ce1.1.应接将化学能转化为电能的基本单元装置.注：包括电报.电解茯.外壳M1.缝子,并被设计成可充电.【来源:GB/T369452018,2.1,有修改13.3电池组battery由一个或多个单体电池和外壳、端子及保护装置等必需的部件装配成的组合体.俅遁:GB/T369452018.2.4,有修改）3.4热失控therma1.runaway单体电池放热连锁反应引起电池iS度不可控上升的现象.(来源：GB380312020.3.144符号下列符号适用于本文件.C,：2小时率颔定容量(Ah)1.：2小时率放电电流,其数值等于0.5C,（八）5安全
5、要求5.1 电池安全要求5.1.1 过充电K6.3.1的试验方法测试，电池应不起火、不爆炸.5.1.2 过放电按6.3.2的试脸方法测试，电池应不起火、不爆炸.5.1.3 外部短路按6.3.3的成粉方法测试，电池应不起火、不爆炸.5.1.4 热滥用按6.3.4的试睑方法测试，电池应不起火、不爆炸.5.1.5 针剌按6.3.5的试验方法测试，电池应不起火、不爆炸.5.1.6 标志电池的S?目位置应清晰地标识至少下列标志：a)b。de)生号；标称电压和额定容量；正负极性使用“正、负字样,或.，符号：生产厂(或生产厂代码)；生产日期或批号.充电限制电压、放电终止电压等标志信息应在合适的载体上标明.5
6、.2 电池姐安全要求5.3 .1电气安全5.3.1.1 砂电放电技6.4.1.1.试验后，电池组的过充电保护、应路保护功能应正常.5.2.1.2过充电按6.4.1.2的i赧方法测试，电池组应不晔、不破裂.不起火、不爆炸.5.2.1.3过放电S6.4.1.3的试验方法测试，电池组应不泄混、不破裂.不起火、不卑炸.5.2.1.4外部短路按6.4.1.4的幡方法蜩，电池组应不泄漏、不破裂、不起火、不爆炸.5.2.1.S过流放电按6.4.1.5的法轮方法测试，电池组应不泄S1.不破裂.不起火.不援炸.5.2.1.6 温度保护技64.1.6频激方法测试，电池蛆应不能充电,不泄漏、不破烈、不起火.不爆炸.
7、5.2.1.7 绝缭电闸按6.4.1.7的试验方法测试，电池组应保证功能正常，并且电池组正负极同外壳之间的纳绿照值应大于或等于20MC.5.2.2机犍安全5.2.2.1 挤压按6.4.2.1的试蛉方法测试，电池组应不起火、不爆炸.5.2.22加速度冲击按6.4.2.2的试给方法蜩，电池组应不泄漏、不破裂、不起火、不烽炸.5.2.2.3 振动按6.4.2.3的试欤方法测试，电池组应不泄漏、不破裂.不起火、不爆炸.5.22.4自由跌落按6.4,2.4的成鲂方法测试，电池蛆应不起火.不爆炸.5.2.25提把强度按6.4.2.5的试验方法源试，电池组提把应不断裂,提把与外壳连接处应不开裂、不蜕落.5.
8、2.3环境安全5.2.3.1 低气压按6.431的试场方法测日，电i也坦应不泄漏、不破裂、不起火.不爆炸.1.1.1.1 度循环按6.4.3.2的试验方法测试，电池组应不泄漏、不破裂、不起火、不卑炸.5.2.3.3 浸水按6.4.33的试脆方法测试，电池组应不泄漏.不破裂.不起火.不爆炸.5.2.3.4 钻客按6.4.3.4的试验方法测试，电池组应不泄漏、不破裂、不起火、不厚炸，电池组正负极同外壳之间的绝缘阻值应大于或等于1M.5.2.3.5 湿热循环按6.4.3.5的试验方法测试，电池组应不泄漏、不破裂、不起火、不爆炸.电池组正负极同外壳之间的绝缘阳值应大于或等于1M.S.2.3.6阻燃性技
9、64.3.6的试场方法测试，电池组的非金属材料外壳应符合V-O等级的要求；印制板应符合V-I等级的要求；导我的绝爆不应有助于火焰的曼廷.5.2.4 热扩散按6.4.4的试验方法测试，电池组在发出热失控报警后5min内,应不起火、不厚炸.5.2.5 互认协同充电电池组应具有与充电笠置互认协同充电的功能.按645的试版方法测试，电池蛆充电应先与充电装窗进行互认协同识别,通过后才他开始充电工作.5.2.6 数据采集电池组在充电、放电过程中应至少实时采集以下数据：电池电压,电池组总电压、温度、电流.5.2.7 标志电池组的82目郃位应清晰和耐久地标识至少下列标志：a）生产厂；b）产品名称与型号；c）标
10、称电压、额定容量、充电限制电压、放电终止电压、额定能量；d）IEft极性标志,蝴正.负字样成+.，符;e）生产日期或批号；f）必要的安全警示说明,示例如下：请勿拆筑.改装电池！破损或鼓朕访勿摆线使用！IS勿在允许的温度范国外充电或使用！g）最大充电电流、最大放电电流工作温度范困；h）安全使用年限，内容为“电池姐在正常使用条件下的安全使用年限为X年”；崖1：除另有规定外,、年由企业根3S该型号产品特性自行谪定.注2Ia着电池ta不断充放电使用,安全性可嘘会下注,容量.内坦警搭除也可榜会发生变化.1） 电池组唯一性编码,槃码至少包含生产厂代码，且应为市高温永久住标识.电池蛆a）h）标识按6.4.7
11、a）的方法试版后,信息应完整、清晰,且不应出现卷边.电池蛆市高温永久性标识按6.47b）的方法试场后,标识信息应完整.清晰.6.4.2机械安全6.4.2.1挤压试辑电池组按照6.2.2.1的试验方法充满电后,放置在一例是的制平板，一例是堀制异形板（如图1所示）的中间.异形板的半圆柱形挤压头的半径为75mm,半圆柱体的长度大于被挤压电池的尺寸，但不超过1m.济区方向为X的方向和Y岫方向（车辆行驶方向为X幅方向，另一垂直于行驶方向的水平方向为Y轴方向），每个电池组只接受1次挤压.挤压速度为（51.）mms,当挤压至电池组原尺寸的70%,或挤压力达到30kN时保持5min.之后撤除挤压力，并观察Ih
12、.单位为充米图1异形板示意图6A2.2加速度冲击试甄电池蛆按照6.2,2,1的试脸方法充满电后，直接安装或借助于刚性试粉夹具安装在试版设话台面上.在电池姐3个互相垂百的方向上各承受6次等值的冲击（3次正方向，3次负方向），至少要保证1个方向与水平面也百，每个电池组应及受峰假加速度150g,脉冲持续时间6m曲半正弦波冲击.测试结束静置Ih后,进行1次标准放电和标准充电.1.1.1.1 动试绘电池组按照6.2.2.1的试验方法充满电后，直接安装或借助于刚性试验夹只安装在试验设备台面上，按表1规定娠动话进行随机振动测试，X铀Y轴和Z的方向各进行12h振动，振动顺序为Z-Y-X（车辆行驶方向为X轴方向
13、，另一垂百于行驶方向的水平方向为Y牯方向），测试结束胯置Ih后，进行1次标准放电和标准充电.表1随机振动测试诺X向Y向Z向Ia率Hz功率iS变度(PSD)gjHz柒率Hz功率由密度（PSD）g2Hz演充Hz功率由定度（PSD）gjHz50.0081450.0033750.0656070.0682270.0069970.19700170.00654150.00316170.05M2表1随机振动测试谱(续)X向Y向Z向Hz历生谱密度(PSD)g?/Hza*Hz功率i三即度(PSD)gjHz频率Hz功至ifi密度(PSD)g?/Hz280.02555310.00115400.02470970.001
14、23840.00232460037X1350.001512500.00033600045532220.1.11400O.O53700.041493100.00064SOO0.001323000.002975000.00035_4130.00364三三mhmh500Ooo253X向功率濠空度均方展(RMS)为1.09g,Y向功率i密度均方根为0.68g.Z向功率话制度均方程为2.53g6.4.2.4 自由跌落试物电池组按照6.2.2.1的试豌方法充满电后，由岛度(电池组屐低点高度)1000mm的位置自由跌落到泯凝土平面上，方形电池组的6个表面方向、四柱形电池组为箱向及两个垂直的径向(均为正反两个方向)各1次共6次，每两次之间的时间间隔为(31.)min,测试结束后联置4h.注：试验过程中混凝土平面需不开裂.6.4.2.5 提把强度试蛉针对带有提把的电池组，在电池组提把中间75mm的长度上,10S内均匀施加至4倍电池组王量的力，保持位置不动,持续1m
