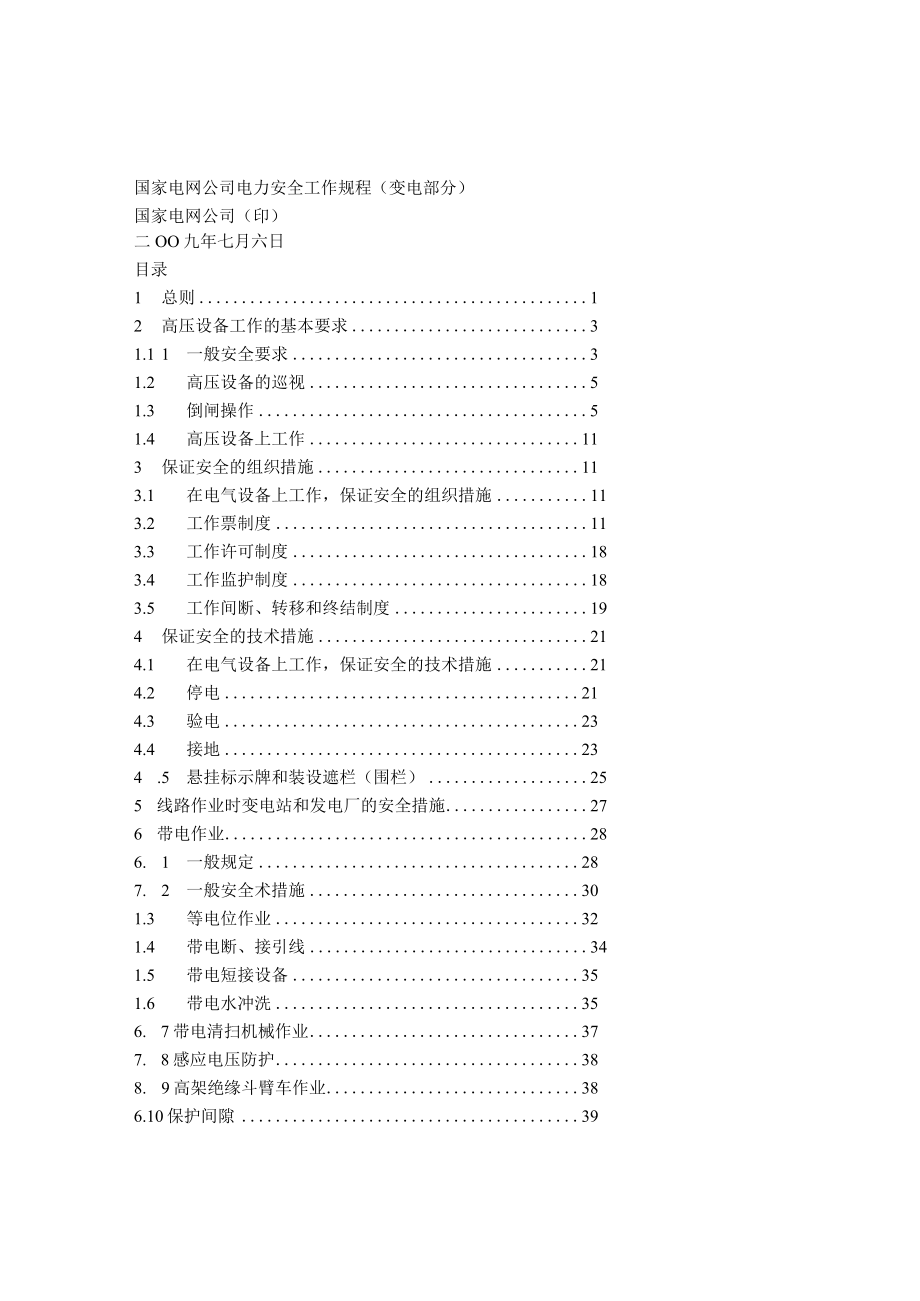

1、国家电网公司电力安全工作规程（变电部分）国家电网公司（印）二OO九年七月六日目录1 总则12 高压设备工作的基本要求31.1 1一般安全要求31.2 高压设备的巡视51.3 倒闸操作51.4 高压设备上工作113 保证安全的组织措施113.1 在电气设备上工作，保证安全的组织措施113.2 工作票制度113.3 工作许可制度183.4 工作监护制度183.5 工作间断、转移和终结制度194 保证安全的技术措施214.1 在电气设备上工作，保证安全的技术措施214.2 停电214.3 验电234.4接地234 .5悬挂标示牌和装设遮栏（围栏）255 线路作业时变电站和发电厂的安全措施276 带电

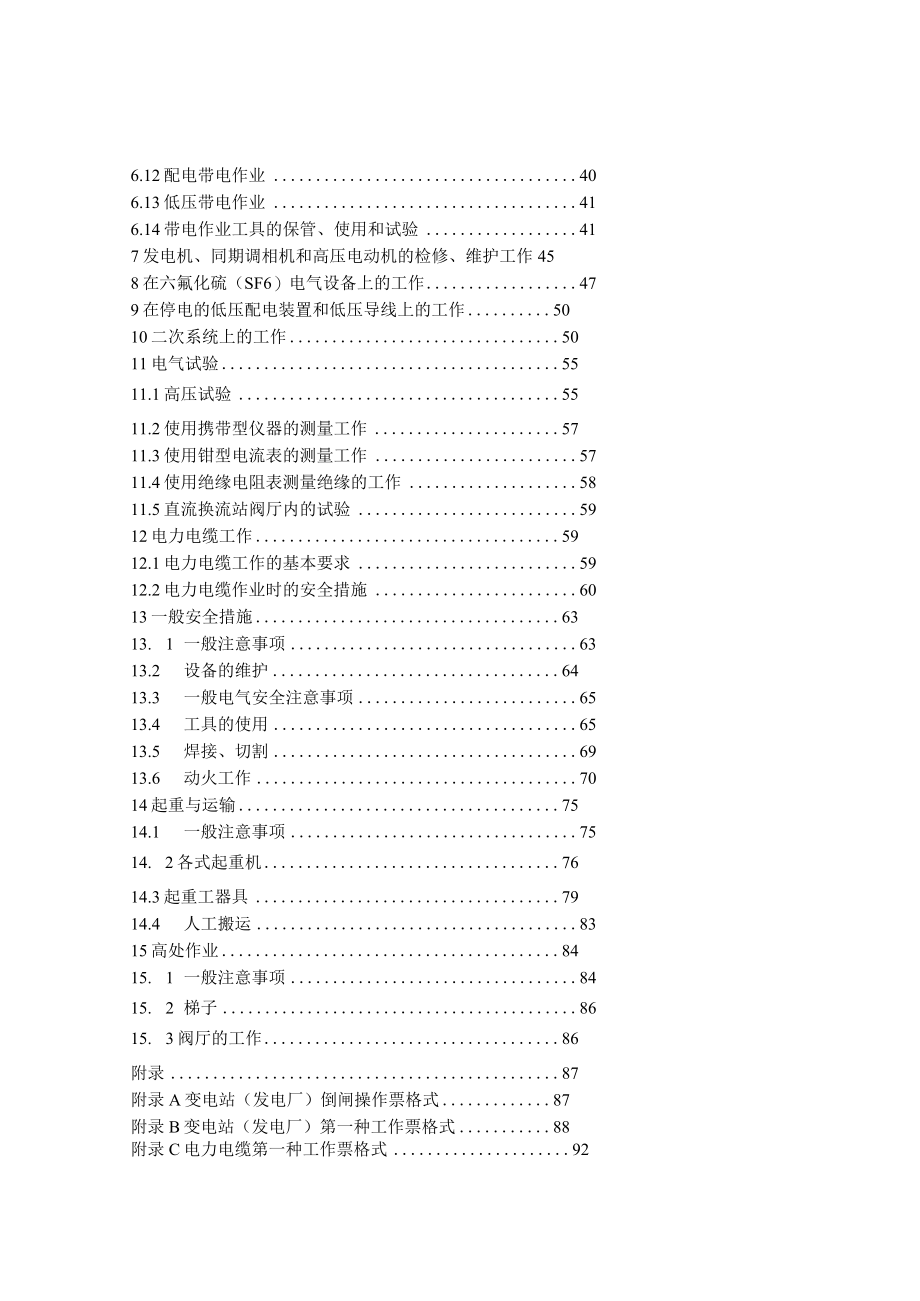

2、作业286. 1一般规定287. 2一般安全术措施301.3 等电位作业321.4 带电断、接引线341.5 带电短接设备351.6 带电水冲洗356. 7带电清扫机械作业377. 8感应电压防护388. 9高架绝缘斗臂车作业386.10保护间隙396.11带电检测绝缘子406.12配电带电作业406.13低压带电作业416.14带电作业工具的保管、使用和试验417发电机、同期调相机和高压电动机的检修、维护工作458在六氟化硫（SF6）电气设备上的工作479在停电的低压配电装置和低压导线上的工作5010二次系统上的工作5011电气试验5511.1高压试验5511.2使用携带型仪器的测量工作57
3、11.3使用钳型电流表的测量工作5711.4使用绝缘电阻表测量绝缘的工作5811.5直流换流站阀厅内的试验5912电力电缆工作5912.1电力电缆工作的基本要求5912.2电力电缆作业时的安全措施6013一般安全措施6313. 1一般注意事项6313.2 设备的维护6413.3 一般电气安全注意事项6513.4 工具的使用6513.5 焊接、切割6913.6 动火工作7014起重与运输7514.1 一般注意事项7514. 2各式起重机7614.3起重工器具7914.4人工搬运8315高处作业8415. 1一般注意事项8415. 2梯子8615. 3阀厅的工作86附录87附录A变电站（发电厂）倒
4、闸操作票格式87附录B变电站（发电厂）第一种工作票格式88附录C电力电缆第一种工作票格式92附录D变电站（发电厂）第二种工作票格式97附录E电力电缆第二种工作票格式99附录F变电站（发电厂）带电作业工作票格式102附录G变电站（发电厂）事故应急抢修单格式104附录H二次工作安全措施票格式106附录I标示牌式样107附录J绝缘安全工器具试验项目、同期和要求109附录K带电作业高架绝缘斗臂车电气试验标准表114附录L登高工器具试验标准表117附录M常用起重设备检查和试验的周期及要求119附录N变电站一级动火工作票格式123附录O变电站二级动火工作票格式125附录P动火管理级别的划定127附录Q紧急
5、求护法1281 总贝IJ1.1 为加强电力生产现场管理，规范各类工作人员的行为，保证人身、电网和设备安全，依据国家有关法律、法规，结合电力生产的实际，制定本规程。1.2 作业现场的基本条件。1.2.1 2.1作业现场的生产条件和安全设施等应符合有关标准规范的要求，工作人员的劳动防护用品应合格、齐备。1.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应指定专人经常检查、补充或更换。1.2.3 现场使用的安全工器具应合格并符合有关要求。1.2.4 各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措施及事故紧急处理措施。1.3 作业人员的基本条件。1.3.1 经医师
6、鉴定，无妨碍工作的病症（体格检查每两年至少一次）。1.3.2 具备必要的电气知识和业务技能，且按工作性质，熟悉本规程的相关部分，并经考试合格。1.3.3 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。1.4 教育和培训。1.4.1 各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗。1.4.2作业人员对本规程应每年考试一次。因故间断电气工作连续3个月以上者，应重新学习本规程，并经考试合格后，方能恢复工作。1.4.3新参加电气工作的人员、实习人员和临时参加劳动的人员（管理人员、非全日制用工等），应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。1 .
7、4.4外单位承担或外来人员参与公司系统电气工作的工作人员应熟悉本规程、并经考试合格，经设备运行管理单位认可，方可参加工作。工作前，设备运行管理单位应告知现场电气设备接线情况、危险点和安全注意事项。1.5 任何人发现有违反本规程的情况，应立即制止，经纠正后才能恢复作业。各类作业人员有权拒绝违章指挥和强令冒险作业；在发现良接危及人身、电网和设备安全的紧急情况时，有权停止炸业或者在采取可能的紧急措施后撤离作业场所，并立即报告。1.6 在试验和推广新技术、新工艺、新设备、新材料的同时，应制定相应的安全措施，经本单位分管生产领导（总工程师）批准后执行。1.7 电气设备分为高压和低压两种：高压电气设备：电
8、压等级在IOOoV及以上者；低压电气设备：电压等级在1000V以下者。1.8 本规程适用于运用中的发、输、变（包括特高压、高压直流）、配电和用户电气设备上及相关场所的工作人员（包括基建安装、农电人员），其他单位和相关人员参照执行。运用中的电气设备，是指全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。发电厂的动火工作票制度，执行国家电网公司电力安全工作规程火（水）电厂（动力部分）动火工作票制度。各单位可根据现场情况制定本规程补充条款和实施细则，经本单位分管生产的领导（总工程师）批准后执行。2 高压设备工作的基本要求2.5 一般安全要求。2.5.1 运行人员应熟悉电气设备。单独值班人员
9、或运行值班负责人还应有实际工作经验。2.5.2 高压设备符合下列条件者，可由单人值班或单人操作：1）室内高压设备的隔离室设有遮栏，遮栏的高度在L7m以上，安装牢固并加锁者。2）室内高压断路器（开关）的操动机构（操作机构）用墙或金属板与该断路器（开关）隔离或装有远方操动机构（操作机构）者。2.1. 3换流站不允许单人值班或单人操作。2.1.4 无论高压设备是否带电，工作人员不得单独移开或越过遮栏进行工作；若有必要移开遮栏时，应有监护人在场，并符合表2-1的安全距离。表2T设备不停电时的安全距离电压等级（kV）安全距离（m）电压等级(kV)安全距离（m）10及以下(13.8)0.707507.20
10、20、351.0010008.7063(66)、1101.5050及以下1.502203.005006.003304.006608.405005.008009.30注表中未列电压等级按高一档电压等级安全距离。75OkV数据是按海拔200Om校正的，其他等级数据按海拔IOOom校正。2.1.5 10、20、35kV户外（内）配电装置的裸露部分在跨越人行过道或作业区时，若导电部分对地高度分别小于2.7（2.5）、2.8（2.5）、2.9m（2.6m）,该裸露部分两侧和底部应装设护网。2.1.6 户外IOkV及以上高压配电装置场所的行车通道上，应根据表2-2设置行车安全限高标志。表2-2车辆（包括装
11、载物）外廓至无遮栏带电部分之间的安全距离电压等级(kV)安全距离（In）电压等级(kV)安全距离(m)100.955004.55201.057506.70351.1510008.2563(66)1.4050及以下1.651101.65(1.75)+5005.602202.55+6608.003303.258009.00括号内数字为IlOkV中性点不接地系统所使用。75OkV数据是按海拔200Onl校正的，其他等级数据按海拔IOOOm校正。2.1.7 室内母线分段部分、母线交叉部分及部分停电检修易误碰有电设备的，应设有明显标志的永久性隔离挡板（护网）。2.1.8 待用间隔（母线连接排、引线己接上
12、母线的备用间隔）应有名称、编号，并列入调度管辖范围。其隔离开关（刀闸）操作手柄、网门应加锁。2.1.9 在手车开关拉出后，应观察隔离挡板是否可靠封闭。封闭式组合电器引出电缆备用孔或母线的终端备用孔应用专用器具封闭。2.1.10运行中的高压设备其中性点接地系统的中性点应视作带电体，在运行中若必须进行中性点接地点断开的工作时，应先建立有效的旁路接地才可进行断开工作。2.1.11换流站内，运行中高压直流系统直流场中性区域设备、站内临时接地极、接地极线路及接地极均应视为带电体。2.1.12换流站阀厅未转检修前，人员禁止进入作业（巡视通道除外）。2.2高压设备的巡视。2.2.1经本单位批准允许单独巡视高
13、压设备的人员巡视高压设备时，不准进行其他工作，不准移开或越过遮栏。2.2.2雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不准靠近避雷器和避雷针。2.2.3火灾、地震、台风、冰雪、洪水、泥石流、沙尘暴等灾害发生时，如需要对设备进行巡视时，应制定必要的安全措施，得到设备运行单位分管领导批准，并至少两人一组，巡视人员应与派出部门之间保持通信联络。2.2.4高压设备发生接地时，室内不准接近故障点4m以内，室外不准接近故障点8m以内。进入上述范围人员应穿绝缘靴，接触设备的外壳和构架时，应戴绝缘手套。2.5.5巡视室内设备，应随手关门。2.5.6高压室的钥匙至少应有3把，由运行人员负责保管，按值移交。
14、1把专供紧急时使用，1把专供运行人员使用，其他可以借给经批准的巡视高压设备人员和经批准的检修、施工队伍的工作负责人使用，但应登记签名，巡视或当日工作结束后交还。2.3倒闸操作。2. 3.1倒闸操作应根据值班调度员或运行值班负责人的指令受令人复诵无误后执行。发布指令应准确、清晰，使用规范的调度术语和设备双重名称，即设备名称和编号。发令人和受令人应先互报单位和姓名，发布指令的全过程（包括对方复诵指令）和听取指令的报告时双方都要录音并做好记录。操作人员（包括监护人）应了解操作目的和操作顺序。对指令有疑问时应向发令人询问清楚无误后执行。3. 3.2倒闸操作可以通过就地操作、遥控操作、程序操作完成。遥控操作、程序操作的设备应满足有关技术条件。4. 3.3倒闸操作的分类。2.3.3.1监护操作：由两人进行同一项的操作。监护操作时，其中一人对设备较为熟悉者作监护。特别重要和复杂的倒闸操作，由熟练的运行人员操作，运行值班负责人监护。2.3.3.2单人操作：由一人完成的操作。1）单人值班的变电站或发电厂升压站操作时，运行人员根据发令人用电话传达的操作指令填用操作票，复诵无误。2）实行单人操作的设备、项目及运行人员需经设备运行管理单位批准，人员应通过专项考核。2.3.
