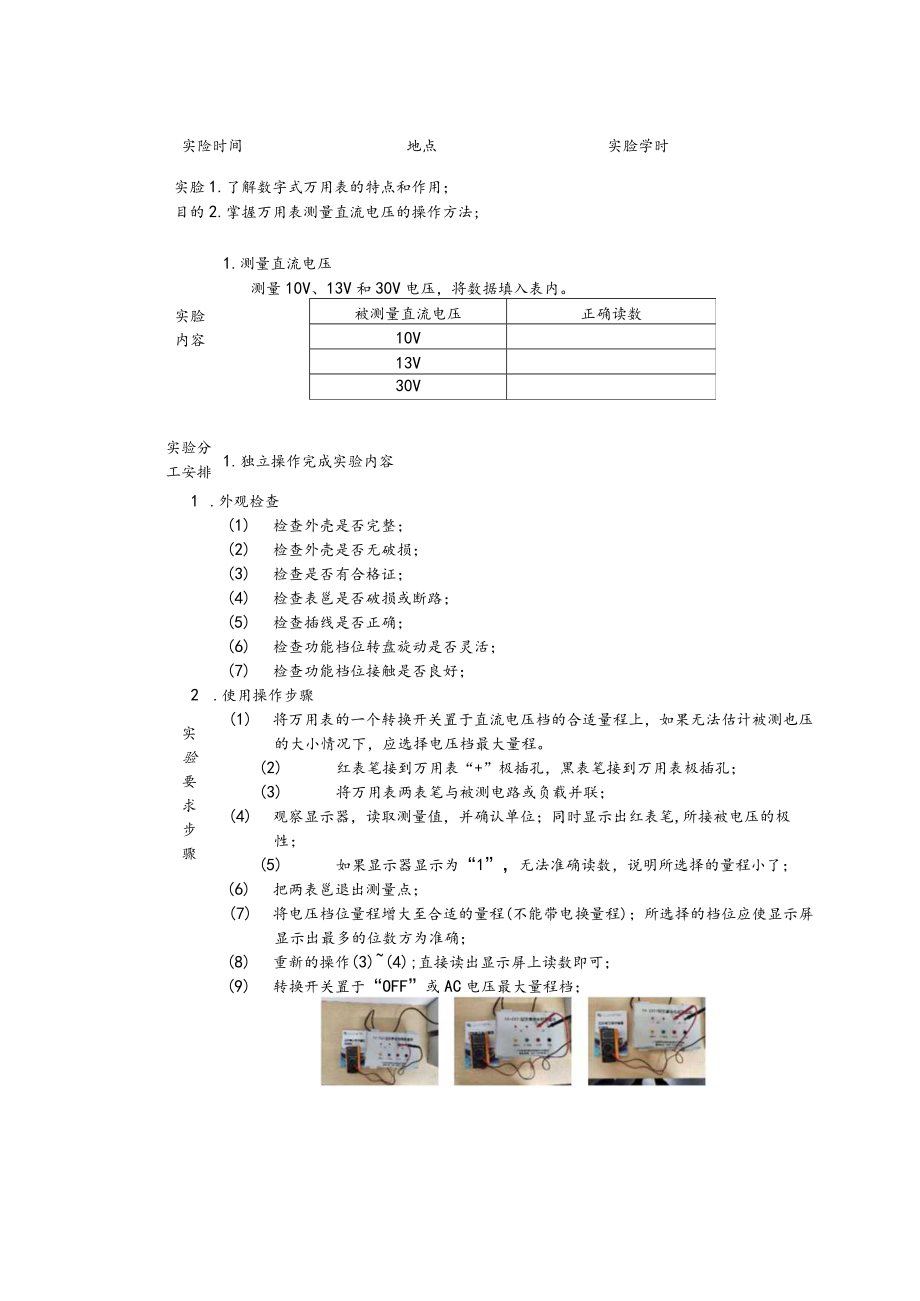

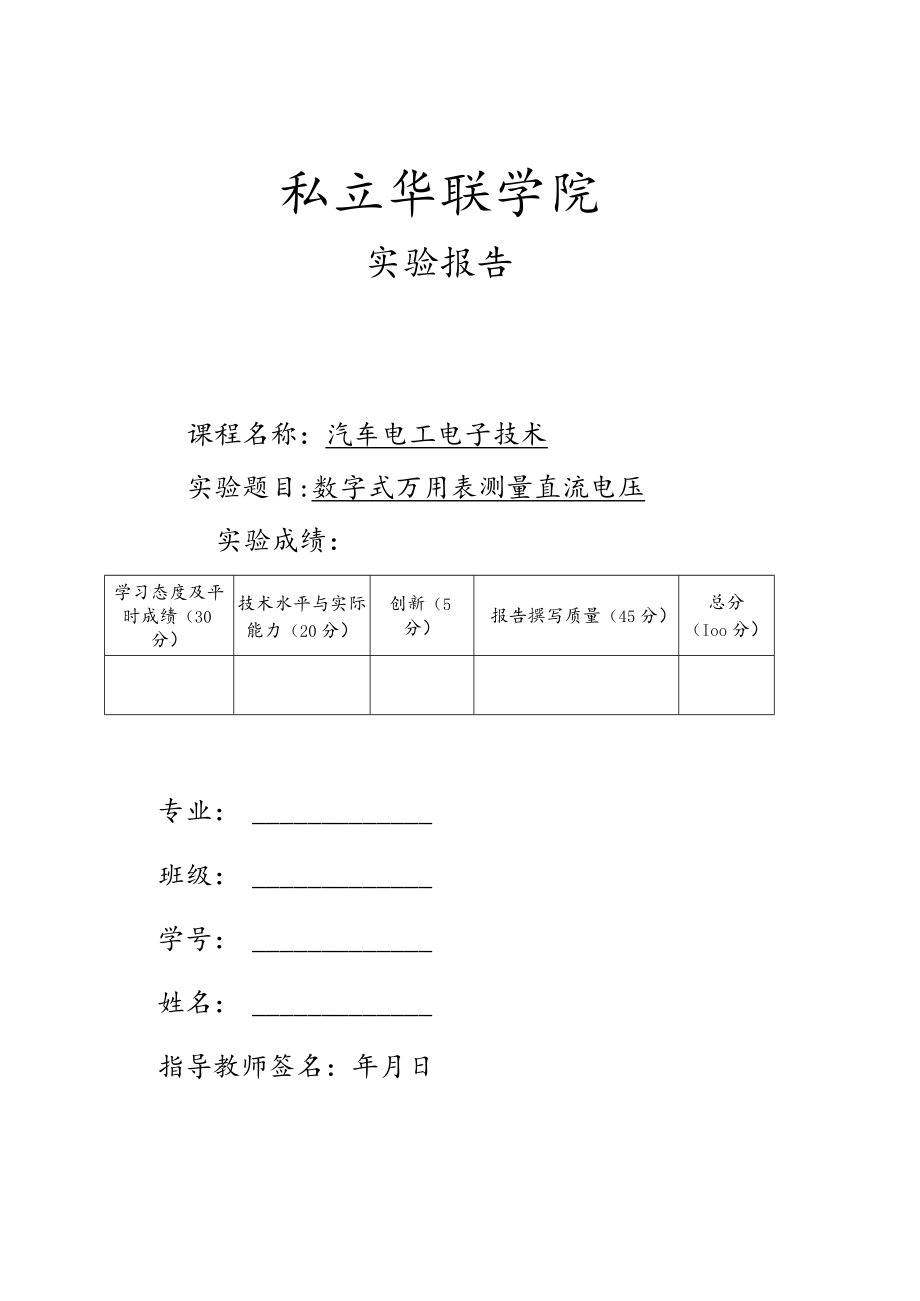

1、私立华联学院实验报告课程名称：汽车电工电子技术实验题目:数字式万用表测量直流电压实验成绩：学习态度及平时成绩（30分）技术水平与实际能力（20分）创新（5分）报告撰写质量（45分）总分（Ioo分）专业：班级：学号：姓名：指导教师签名：年月日实险时间地点实脸学时实脸1.了解数字式万用表的特点和作用；目的2.掌握万用表测量直流电压的操作方法;实脸内容被测量直流电压正确读数10V13V30V1.测量直流电压测量10V、13V和30V电压，将数据填入表内。实验分工安排1.独立操作完成实验内容1 .外观检查(1) 检查外壳是否完整；(2) 检查外壳是否无破损；(3) 检查是否有合格证；(4) 检查表邕是

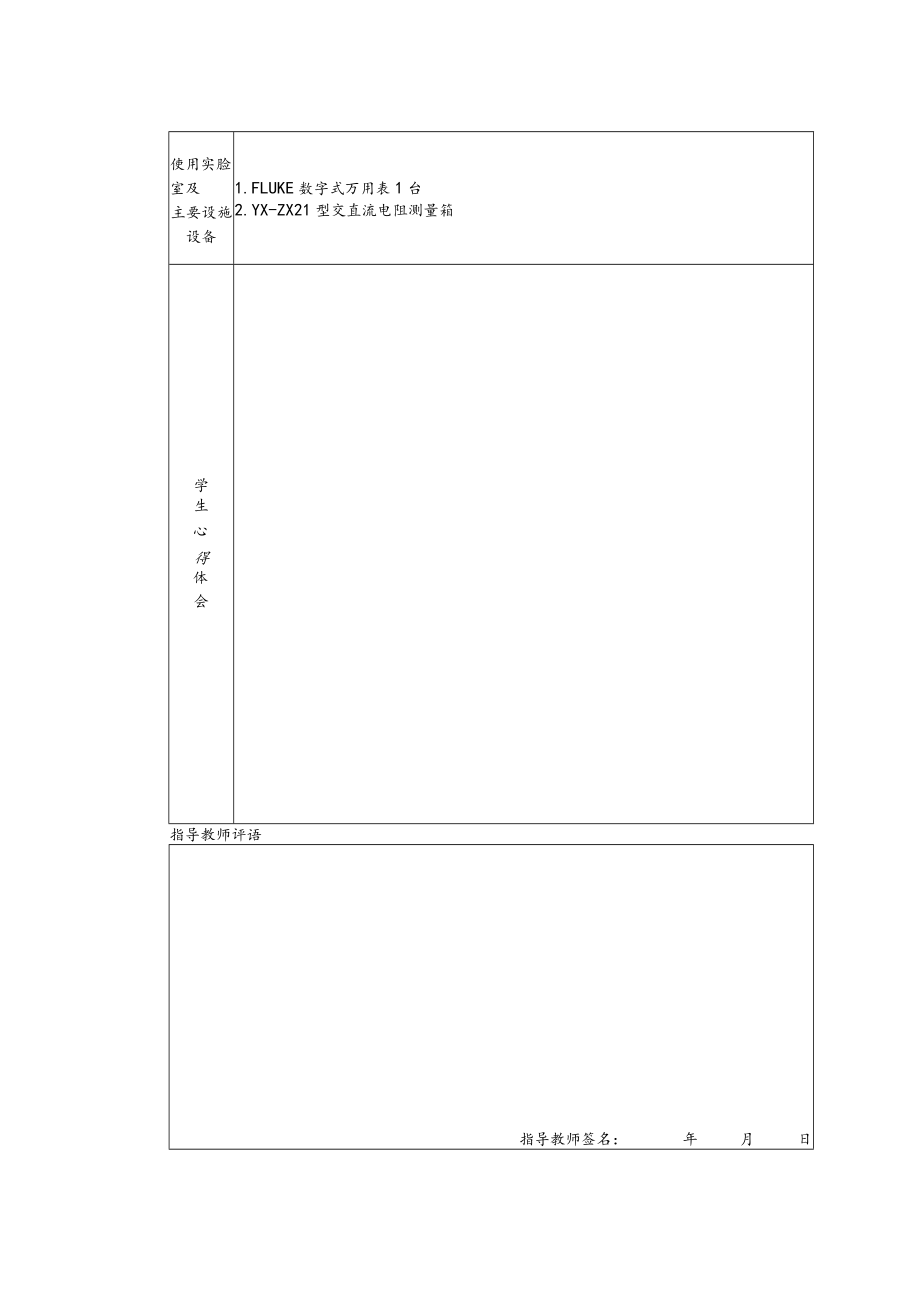

2、否破损或断路；(5) 检查插线是否正确；(6) 检查功能档位转盘旋动是否灵活；(7) 检查功能档位接触是否良好；2 .使用操作步骤实验要 求 步 骤(1) 将万用表的一个转换开关置于直流电压档的合适量程上，如果无法估计被测也压的大小情况下，应选择电压档最大量程。(2) 红表笔接到万用表“+”极插孔，黑表笔接到万用表极插孔；(3) 将万用表两表笔与被测电路或负载并联；(4) 观察显示器，读取测量值，并确认单位；同时显示出红表笔,所接被电压的极性；(5) 如果显示器显示为“1”，无法准确读数，说明所选择的量程小了；(6) 把两表邕退出测量点；(7) 将电压档位量程增大至合适的量程(不能带电换量程)；所选择的档位应使显示屏显示出最多的位数方为准确；(8) 重新的操作(3)(4);直接读出显示屏上读数即可；(9) 转换开关置于“OFF”或AC电压最大量程档；使用实脸室及1.FLUKE数字式万用表1台主要设施设备2.YX-ZX21型交直流电阻测量箱学生心得体会指导教师评语指导教师签名：年月日
