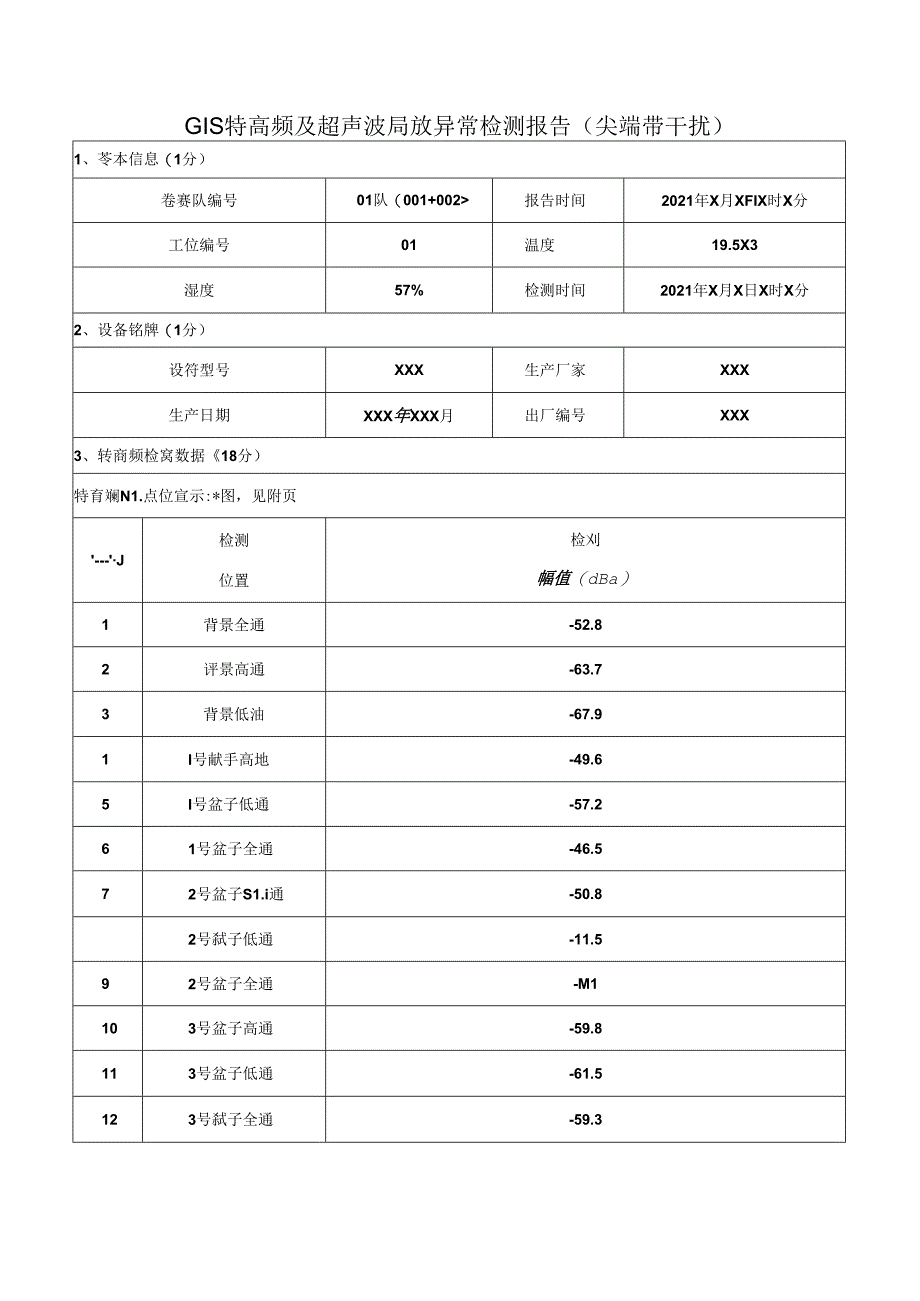

1、GIS特高频及超声波局放异常检测报告（尖端带干扰）1、苓本信息（1分）卷赛队编号01队（001+002报告时间2021年X月XFIX时X分工位编号01温度19.5X3湿度57%检测时间2021年X月X日X时X分2、设备铭牌（1分）设符型号XXX生产厂家XXX生产日期XXX年XXX月出厂编号XXX3、转商频检窝数据18分）特育斓N1.点位宣示:*图，见附页-J检测位置检刈幅值（dBa）1背景全通-52.82评景高通-63.73背景低油-67.91I号献手高地-49.65I号盆子低通-57.261号盆子全通-46.572号盆子S1.i通-50.82号弑子低通-11.592号盆子全通-M1103号盆

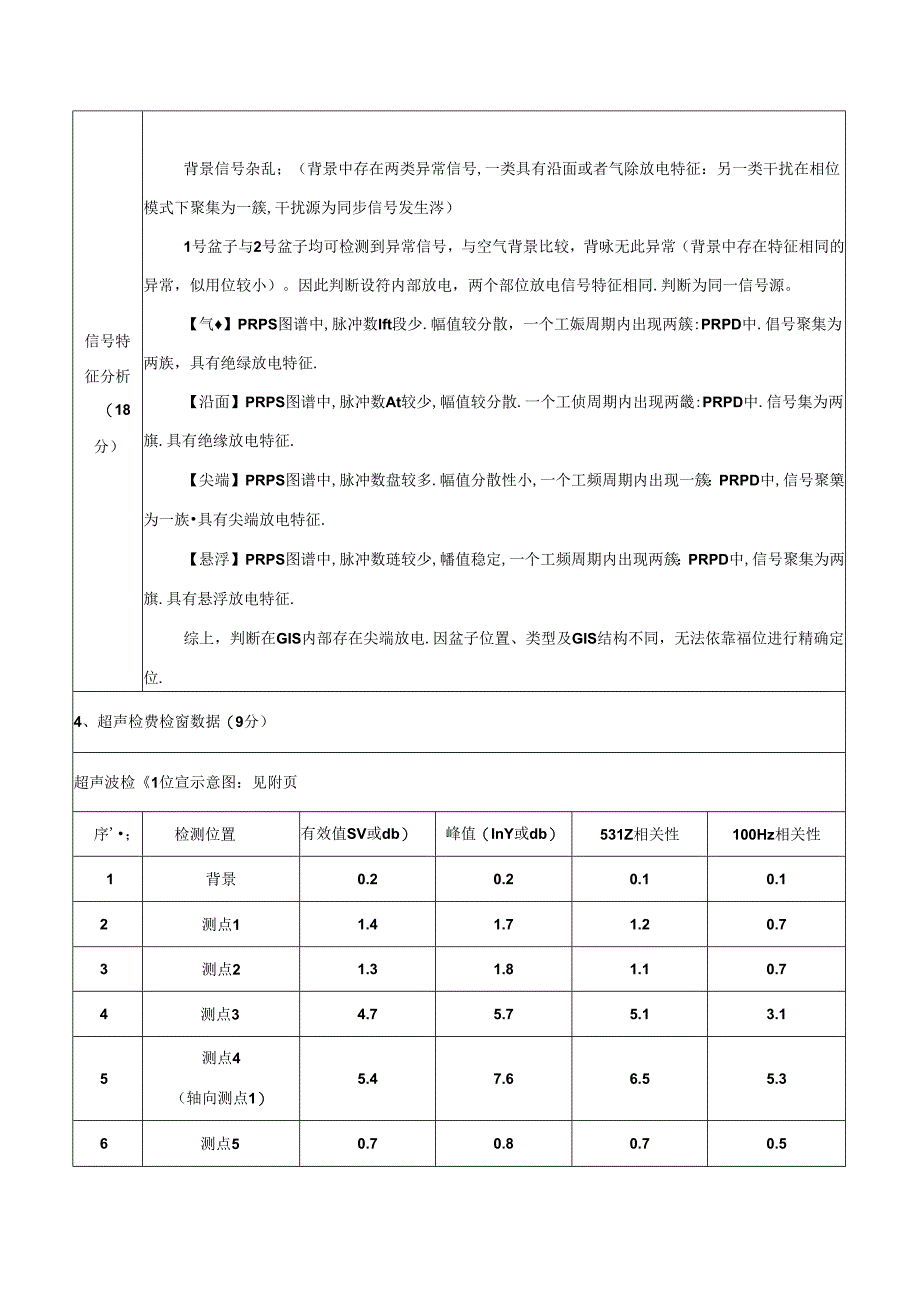

2、子高通-59.8113号盆子低通-61.5123号弑子全通-59.3信号特征分析（18分）背景信号杂乱；（背景中存在两类异常信号,一类具有沿面或者气除放电特征：另一类干扰在相位模式下聚集为一簇,干扰源为同步信号发生涔）1号盆子与2号盆子均可检测到异常信号，与空气背景比较，背咏无此异常（背景中存在特征相同的异常，似用位较小）。因此判断设符内部放电，两个部位放电信号特征相同.判断为同一信号源。【气】PRPS图谱中,脉冲数Ift段少.幅值较分散，一个工娠周期内出现两簇:PRPD中.倡号聚集为两族，具有绝绿放电特征.【沿面】PRPS图谱中,脉冲数At较少,幅值较分散.一个工侦周期内出现两畿:PRPD中
3、.信号集为两旗.具有绝缘放电特征.【尖端】PRPS图谱中,脉冲数盘较多.幅值分散性小,一个工频周期内出现一簇：PRPD中,信号聚篥为一族具有尖端放电特征.【悬浮】PRPS图谱中,脉冲数琏较少,幡值稳定,一个工频周期内出现两簇：PRPD中,信号聚集为两旗.具有悬浮放电特征.综上，判断在GIS内部存在尖端放电.因盆子位置、类型及GIS结构不同，无法依靠福位进行精确定位.4、超声检费检窗数据（9分）超声波检1位宣示意图：见附页序；检测位置有效值SV或db）峰值（InY或db）531Z相关性100Hz相关性1背景0.20.20.10.12测点11.41.71.20.73测点21.31.81.10.74

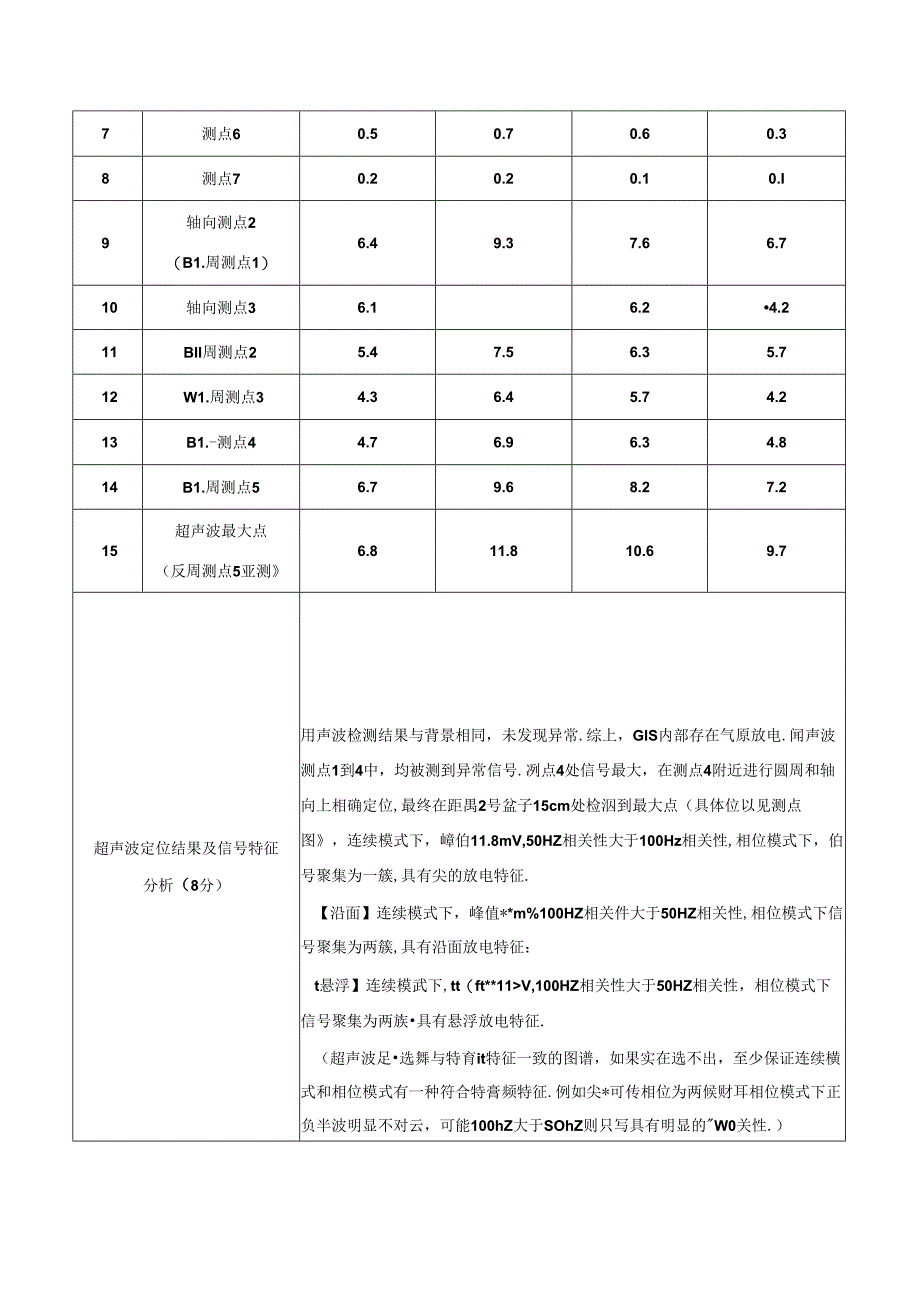

4、测点34.75.75.13.15测点4（轴向测点1）5.47.66.55.36测点50.70.80.70.57测点60.50.70.60.38测点70.20.20.10.I9轴向测点2（B1.周测点1）6.49.37.66.710轴向测点36.16.24.211BII周测点25.47.56.35.712W1.周测点34.36.45.74.213B1.-测点44.76.96.34.814B1.周测点56.79.68.27.215超声波最大点（反周测点5亚测6.811.810.69.7超声波定位结果及信号特征分析（8分）用声波检测结果与背景相同，未发现异常.综上，GIS内部存在气原放电.闻声波测点
5、1到4中，均被测到异常信号.冽点4处信号最大，在测点4附近进行圆周和轴向上相确定位,最终在距禺2号盆子15cm处检泅到最大点（具体位以见测点图，连续模式下，嶂伯11.8mV,50HZ相关性大于100Hz相关性,相位模式下，伯号聚集为一簇,具有尖的放电特征.【沿面】连续模式下，峰值*m%100HZ相关件大于50HZ相关性,相位模式下信号聚集为两簇,具有沿面放电特征：t悬浮】连续模武下,tt（ft*11V,100HZ相关性大于50HZ相关性，相位模式下信号聚集为两族具有悬浮放电特征.（超声波足选舞与特育it特征一致的图谱，如果实在选不出，至少保证连续横式和相位模式有一种符合特膏频特征.例如尖*可传相位为两候财耳相位模式下正负半波明显不对云，可能100hZ大于SOhZ则只写具有明显的W0关性.）仪器型号（1分）上海格鲁布SDMT）PD74i,编号:10137（设备历史检测记录均无异常.）粽合特高频及超声波检测结果,依据CD1./T12502023气结论及体葩缘金典时闭开关设备带电超声后部放电检测应用导则W1./T1630-2016气体绝缘金属对建议5用开关设备局部放电特高领检测技术规范3（1）.判断GIS内部存在尖端放电（1）,放电源位分）于距禹*号盆子*米处（1）.建议尽快安排更测.结合声电联合定位及SF6气体分析结果进行综合分析（1）,如有异常,尽快安排停电处理（11.
