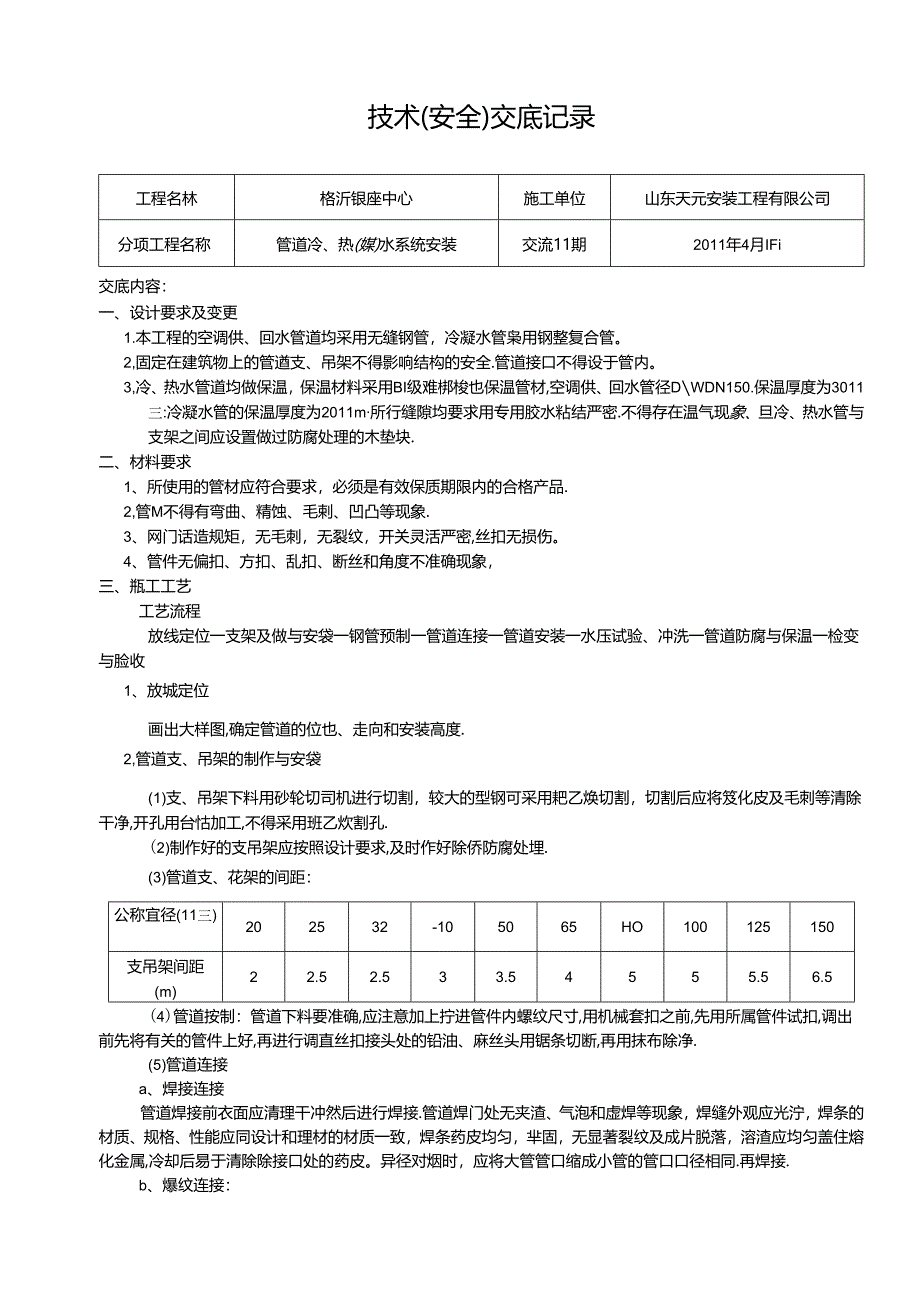

1、技术(安全)交底记录工程名林格沂银座中心施工单位山东天元安装工程有限公司分项工程名称管道冷、热(媒)水系统安装交流11期2011年4月IFi交底内容：一、设计要求及变更1.本工程的空调供、回水管道均采用无缝钢管，冷凝水管枭用钢整复合管。2,固定在建筑物上的管遒支、吊架不得影响结构的安全.管道接口不得设于管内。3,冷、热水管道均做保温，保温材料采用BI级难梆梭也保温管材,空调供、回水管径DWDN150.保温厚度为3011三:冷凝水管的保温厚度为2011m所行缝隙均要求用专用胶水粘结严密.不得存在温气现象、旦冷、热水管与支架之间应设置做过防腐处理的木垫块.二、材料要求1、所使用的管材应符合要求，必
2、须是有效保质期限内的合格产品.2,管M不得有弯曲、精蚀、毛剌、凹凸等现象.3、网门话造规矩，无毛刺，无裂纹，开关灵活严密,丝扣无损伤。4、管件无偏扣、方扣、乱扣、断丝和角度不准确现象，三、瓶工工艺工艺流程放线定位一支架及做与安袋一钢管预制一管道连接一管道安装一水压试验、冲洗一管道防腐与保温一检变与脸收1、放城定位画出大样图,确定管道的位也、走向和安装高度.2,管道支、吊架的制作与安袋(1)支、吊架下料用砂轮切司机进行切割，较大的型钢可采用耙乙焕切割，切割后应将笈化皮及毛刺等清除干净,开孔用台怙加工,不得采用班乙炊割孔.(2)制作好的支吊架应按照设计要求,及时作好除侨防腐处埋.(3)管道支、花架
3、的间距：公称宜径(11三)202532-105065HO100125150支吊架间距(m)22.52.533.54555.56.5(4)管道按制：管道下料要准确,应注意加上拧进管件内螺纹尺寸,用机械套扣之前,先用所属管件试扣,调出前先将有关的管件上好,再进行调直丝扣接头处的铅油、麻丝头用锯条切断,再用抹布除净.(5)管道连接a、焊接连接管道焊接前衣面应清理干冲然后进行焊接.管道焊门处无夹渣、气泡和虚焊等现象，焊缝外观应光泞，焊条的材质、规格、性能应同设计和理材的材质一致，焊条药皮均匀，芈固，无显著裂纹及成片脱落，溶渣应均匀盖住熔化金属,冷却后易于清除除接口处的药皮。异径对烟时，应将大管管口缩成

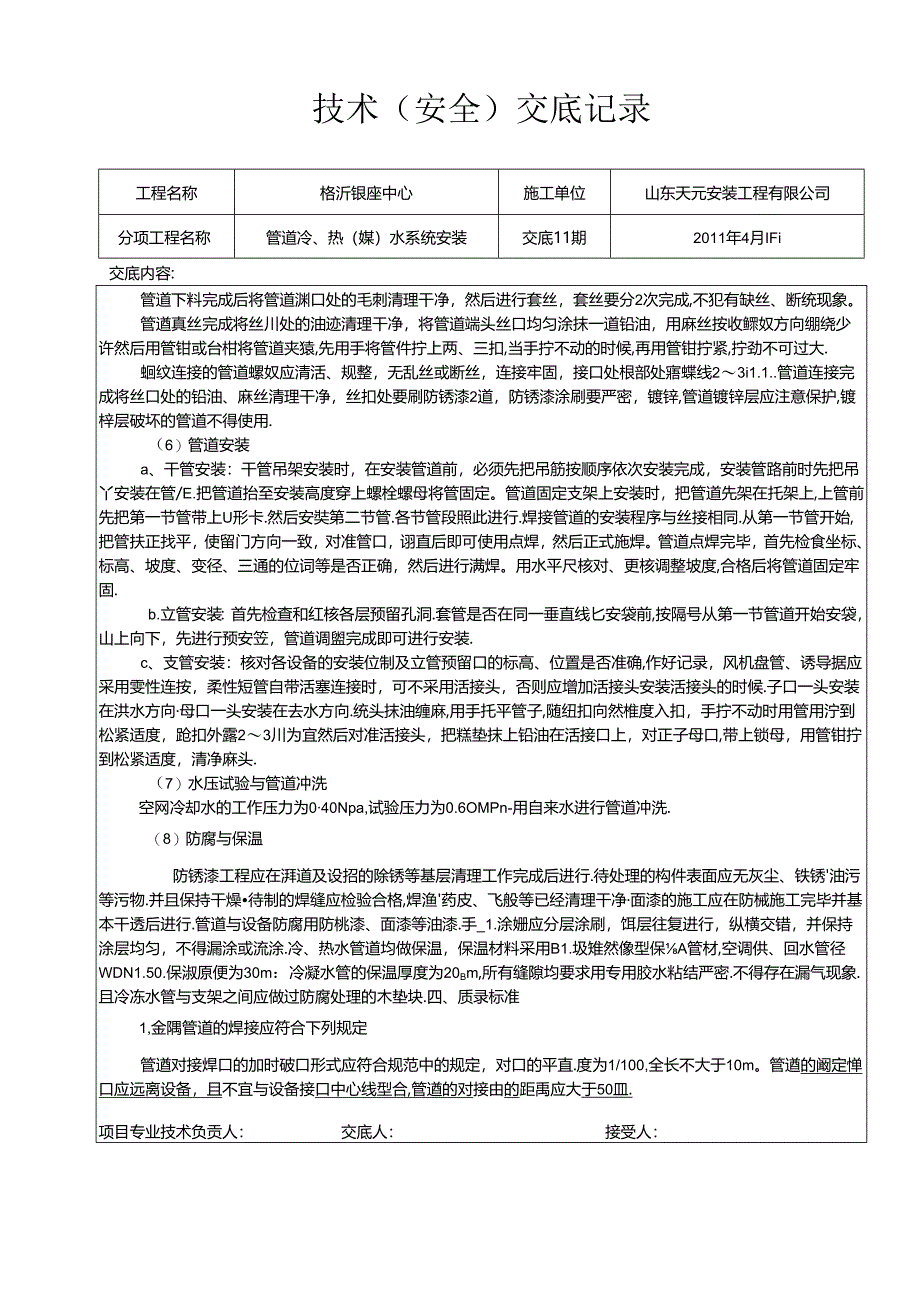

4、小管的管口口径相同.再焊接.b、爆纹连接：项目专业技术负贲人:交底人:接受人:技术（安全）交底记录工程名称格沂银座中心施工单位山东天元安装工程有限公司分项工程名称管道冷、热（媒）水系统安装交底11期2011年4月IFi交底内容:管道下料完成后将管道渊口处的毛刺清理干净，然后进行套丝，套丝要分2次完成,不犯有缺丝、断统现象。管遒真丝完成将丝川处的油迹清理干净，将管道端头丝口均匀涂抹一道铅油，用麻丝按收鳏奴方向绷绕少许然后用管钳或台柑将管道夹猿,先用手将管件拧上两、三扣,当手拧不动的时候,再用管钳拧紧,拧劲不可过大.蛔纹连接的管道螺奴应清活、规整，无乱丝或断丝，连接牢固，接口处根部处寤蝶线23i1
5、.1.管道连接完成将丝口处的铅油、麻丝清理干净，丝扣处要刷防锈漆2道，防锈漆涂刷要严密，镀锌,管道镀锌层应注意保护,镀梓层破坏的管道不得使用.（6）管道安装a、干管安装：干管吊架安装时，在安装管道前，必须先把吊筋按顺序依次安装完成，安装管路前时先把吊丫安装在管/E.把管道抬至安装高度穿上螺栓螺母将管固定。管道固定支架上安装时，把管道先架在托架上,上管前先把第一节管带上U形卡.然后安奘第二节管.各节管段照此进行.焊接管道的安装程序与丝接相同.从第一节管开始,把管扶正找平，使留门方向一致，对准管口，诩直后即可使用点焊，然后正式施焊。管道点焊完毕，首先检食坐标、标高、坡度、变径、三通的位词等是否正确
6、，然后进行满焊。用水平尺核对、更核调整坡度,合格后将管道固定牢固.b.立管安装：首先检查和红核各层预留孔洞.套管是否在同一垂直线匕安袋前,按隔号从第一节管道开始安袋，山上向下，先进行预安笠，管道调盥完成即可进行安装.c、支管安装：核对各设备的安装位制及立管预留口的标高、位置是否准确,作好记录，风机盘管、诱导据应采用雯性连按，柔性短管自带活塞连接时，可不采用活接头，否则应增加活接头安装活接头的时候.子口一头安装在洪水方向母口一头安装在去水方向.统头抹油缠麻,用手托平管子,随纽扣向然椎度入扣，手拧不动时用管用泞到松紧适度，跄扣外露23川为宜然后对准活接头，把糕垫抹上铅油在活接口上，对正子母口,带上
7、锁母，用管钳拧到松紧适度，清净麻头.（7）水压试验与管道冲洗空网冷却水的工作压力为040Npa,试验压力为0.6OMPn-用自来水进行管道冲洗.（8）防腐与保温防锈漆工程应在湃道及设招的除锈等基层清理工作完成后进行.待处理的构件表面应无灰尘、铁锈油污等污物.并且保持干燥待制的焊缝应检验合格,焊渔药皮、飞般等已经清理干净面漆的施工应在防械施工完毕并基本干透后进行.管道与设备防腐用防桃漆、面漆等油漆.手_1.涂姗应分层涂刷，饵层往复进行，纵横交错，并保持涂层均匀，不得漏涂或流涂.冷、热水管道均做保温，保温材料采用B1.圾雉然像型保A管材,空调供、回水管径WDN1.50.保淑原便为30m：冷凝水管的
8、保温厚度为20Bm,所有缝隙均要求用专用胶水粘结严密.不得存在漏气现象.且冷冻水管与支架之间应做过防腐处理的木垫块.四、质录标准1,金隅管道的焊接应符合下列规定管遒对接焊口的加时破口形式应符合规范中的规定，对口的平直.度为1/100,全长不大于10m。管遒的阚定惮口应远离设备，且不宜与设备接口中心线型合,管遒的对接由的距禹应大于50皿.项目专业技术负贡人：交底人：接受人：技术（安全）交底记录工程名称格沂银座中心施工单位山东天元安装工程有限公司分项工程名称管道冷、热（媒）水系统安装交底11期2011年4月IFi交底内容：管道焊缝表面应清理干净，并进行外观痂量的检查.焊缝外观版辰不得低于现行国冢标
9、准现场设备、工业管道焊接工程施工质疑及验收规范小GB50236中第H.3.3条的四级规定。2,刖制管道的安装应符合卜列规定：管道与管件在安装前应聘其内、外壁的污物和精饨清理干净,当管道安装间断时.应及时封闭侬开的管1.管道与支架之间应有绝热衬垫，其理度不应小于绝热厚度，窕度应大于支、吊架支撑面的宽度.衬垫的衣面应平整、衬垫结合面的空旗应以实。3、金属管道支的型式、位置、间距、标高应符合设计或有关技术标准的要求，设计无规定时应符合下列标准：支架的安装应平整牢固,与管道接触紧密.管道与设备连接处，应设独立支吊架.滑动支架的滑动面应消沽、平整，其安装位置.应从支撞面中心向位置的反方向儡砂1/2位移值
10、.管道支架焊接不得有海焊、欠焊或焊接裂纹等缺陷，支架与管遒焊接时，管道测的咬边豉,应小于0.1管壁厚。4.螺纹连接的管道.螺纹应清洁、规整.断税或缺统不大于螺纹全扣数的10:连接牢固：接口出外露螺纹为23扣，无外城料：镀锌管道的镀锌层应注意保护，对局部的破损处，应做防腐处理.五、成品保护1、安装管道时，如施工有间断，应及时时管口进行封堵以防止杂物进入堵塞管道。2、在进行防腐油漆施工商,应清j源询碱,防止尘土污染油漆表面.在漆膜干燥之前应防止灰生、杂物污染漆黑.应采取措施时涂漆后的构件进行保护，防止漆版破坏.3、施工过程中遇到雨、风沙或喔哂，应及时采取措施加以防护。4、保温材料要妥善保管，施工时要严格遵循先上后下、先里后外的原则，以确保施工完的保温层不被损坏.5、操作人员在施工中不得脚踏挤压或将工具放在以施工好的绝热层上.项目专业技术负责人：交底人：接受人:
