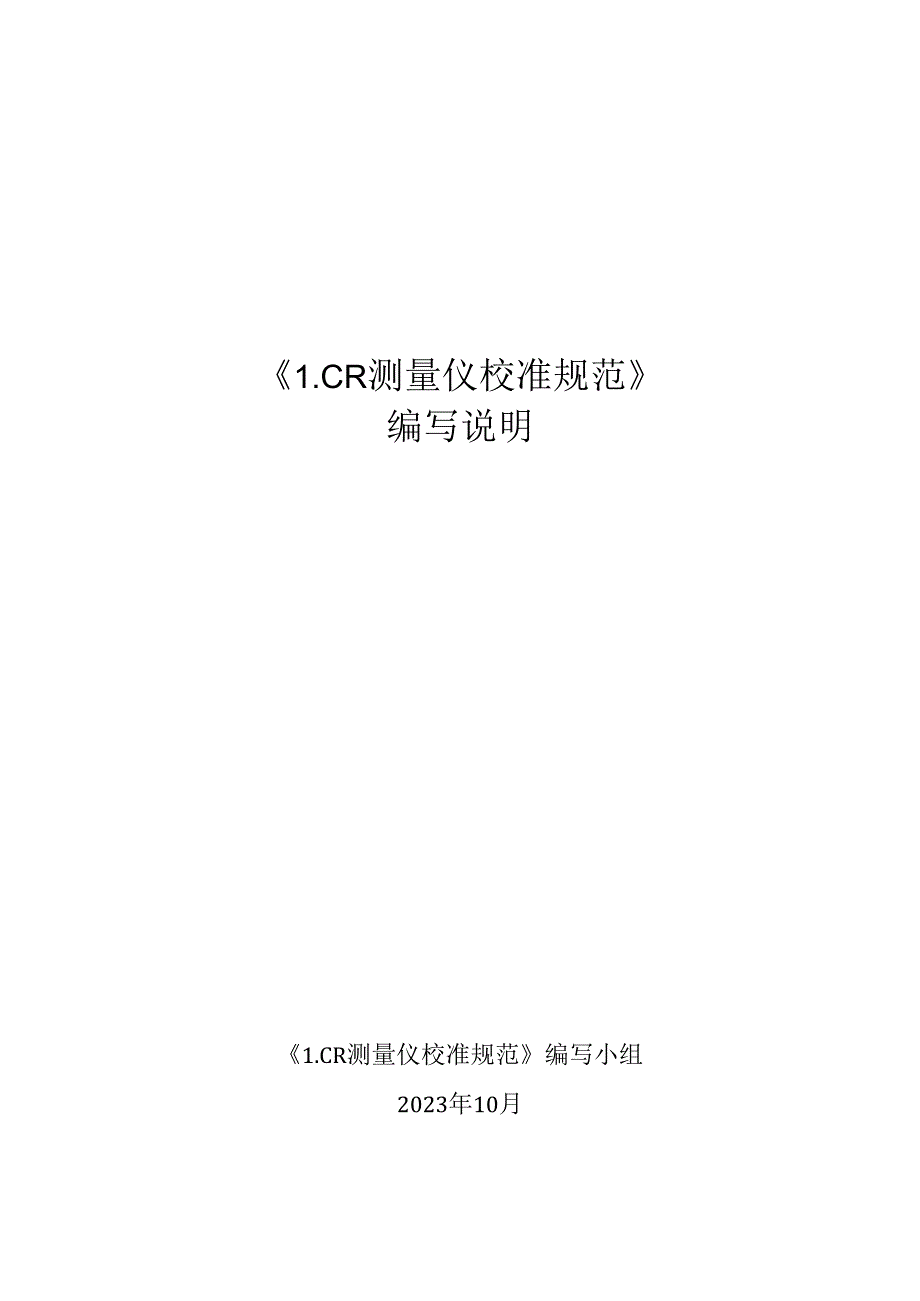

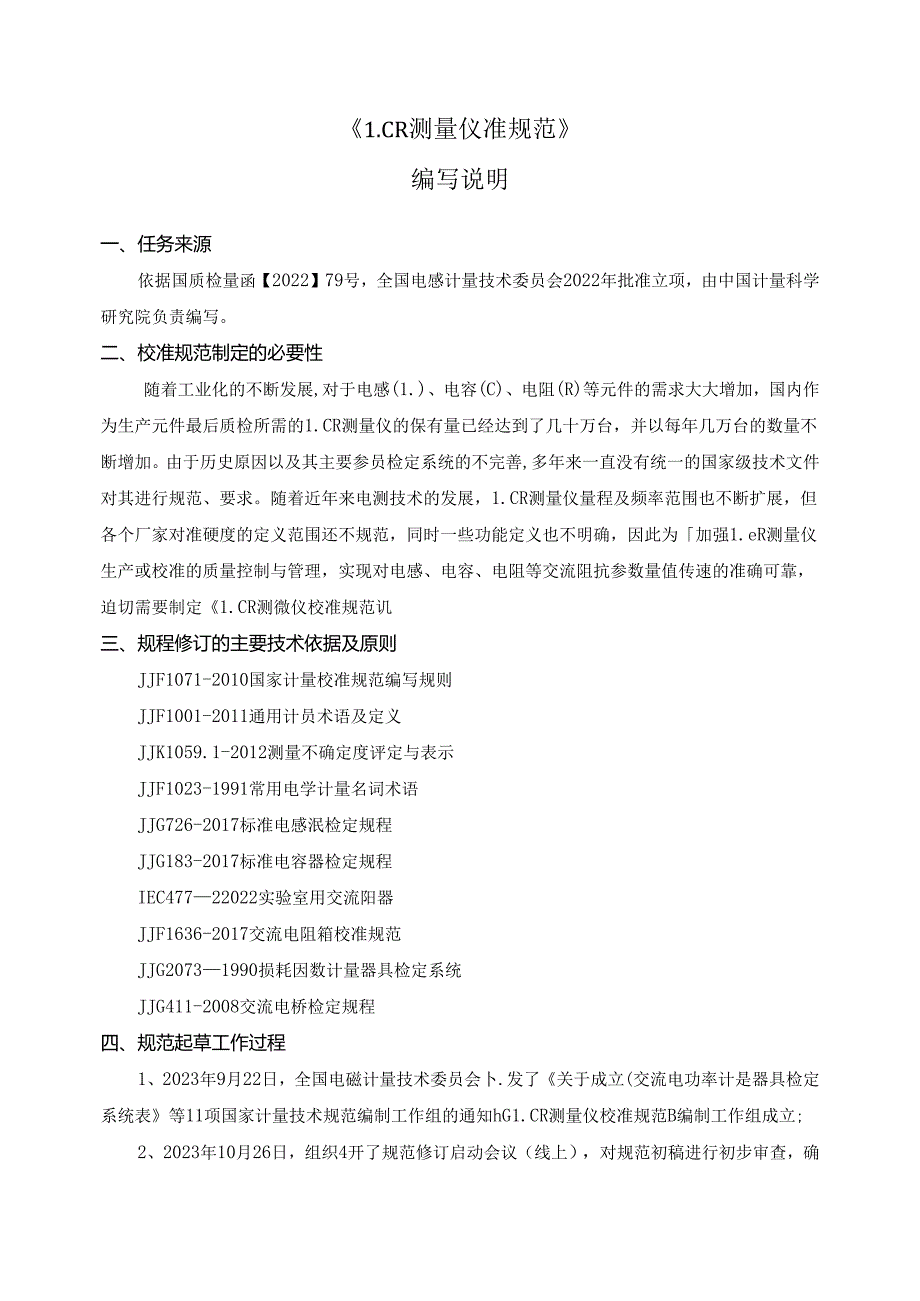

1、1.CR测量仪校准规范编写说明1.CR测量仪校准规范编写小组2023年10月1.CR测量仪准规范编写说明一、任务来源依据国质检量函【2022】79号,全国电感计量技术委员会2022年批准立项,由中国计量科学研究院负责编写。二、校准规范制定的必要性随着工业化的不断发展,对于电感(1.)、电容(C)、电阻(R)等元件的需求大大增加,国内作为生产元件最后质检所需的1.CR测量仪的保有量已经达到了几十万台,并以每年几万台的数量不断增加。由于历史原因以及其主要参员检定系统的不完善,多年来一直没有统一的国家级技术文件对其进行规范、要求。随着近年来电测技术的发展,1.CR测量仪量程及频率范围也不断扩展,但各
2、个厂家对准硬度的定义范围还不规范,同时一些功能定义也不明确,因此为加强1.eR测量仪生产或校准的质量控制与管理,实现对电感、电容、电阻等交流阻抗参数量值传速的准确可靠,迫切需要制定1.CR测微仪校准规范讥三、规程修订的主要技术依据及原则JJF1071-2010国家计量校准规范编写规则JJF1001-2011通用计员术语及定义JJK1059.1-2012测量不确定度评定与表示JJF1023-1991常用电学计量名词术语JJG726-2017标准电感泯检定规程JJG183-2017标准电容器检定规程IEC47722022实验室用交流阳器JJF1636-2017交流电阻箱校准规范JJG2073199

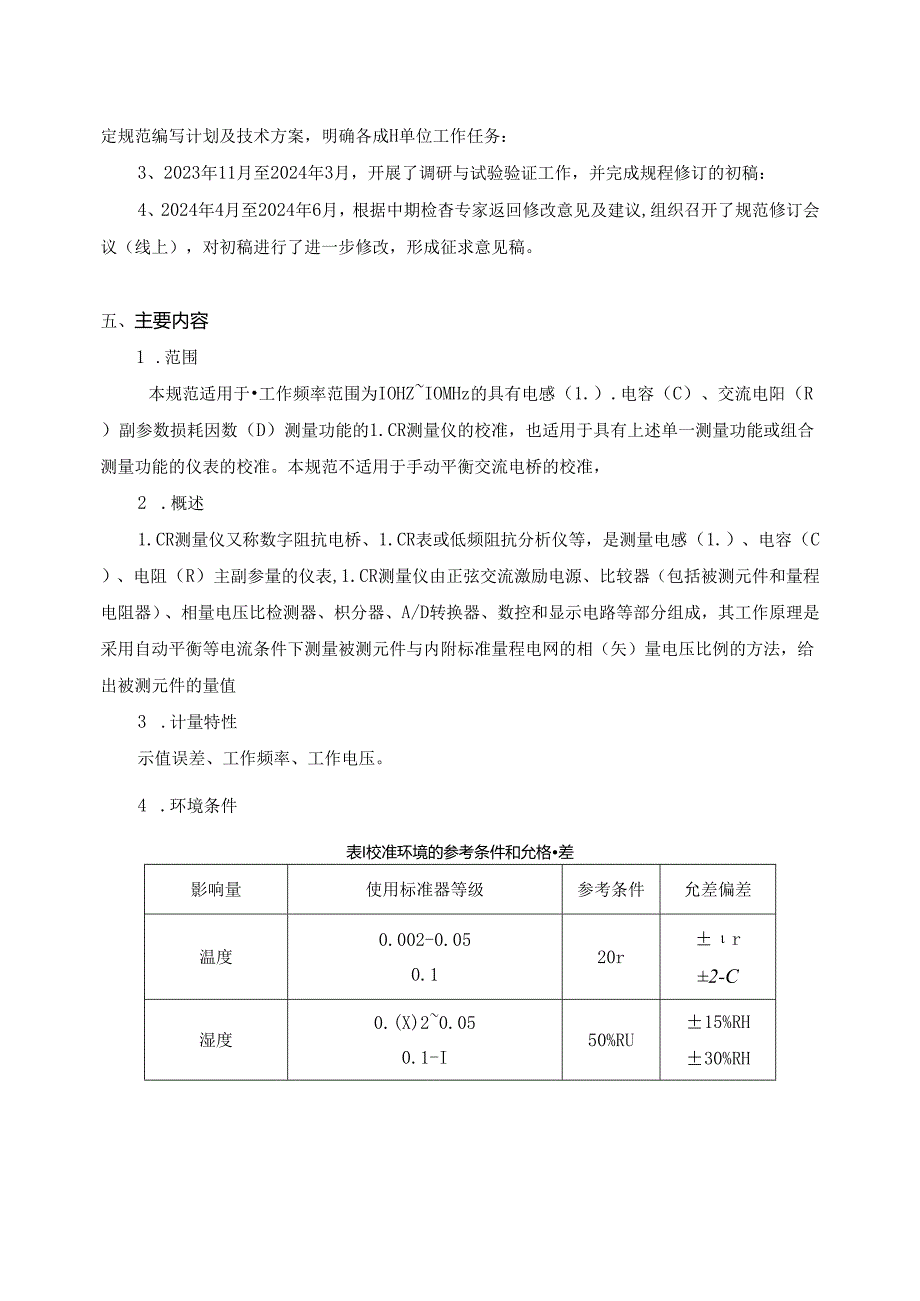

3、0损耗因数计量器具检定系统JJG411-2008交流电桥检定规程四、规范起草工作过程1、2023年9月22日,全国电磁计量技术委员会卜.发了关于成立(交流电功率计是器具检定系统表等11项国家计量技术规范编制工作组的通知hG1.CR测量仪校准规范B编制工作组成立;2、2023年10月26日,组织4开了规范修订启动会议(线上),对规范初稿进行初步审查,确定规范编写计划及技术方案,明确各成H单位工作任务:3、2023年11月至2024年3月,开展了调研与试验验证工作,并完成规程修订的初稿:4、2024年4月至2024年6月,根据中期检杳专家返回修改意见及建议,组织召开了规范修订会议(线上),对初稿进
4、行了进一步修改,形成征求意见稿。五、主要内容1 .范围本规范适用于工作频率范围为IOHZIOMHz的具有电感(1.).电容(C)、交流电阳(R)副参数损耗因数(D)测量功能的1.CR测量仪的校准,也适用于具有上述单一测量功能或组合测量功能的仪表的校准。本规范不适用于手动平衡交流电桥的校准,2 .概述1.CR测量仪又称数字阻抗电桥、1.CR表或低频阻抗分析仪等,是测量电感(1.)、电容(C)、电阻(R)主副参量的仪表,1.CR测量仪由正弦交流激励电源、比较器(包括被测元件和量程电阻器)、相量电压比检测器、枳分器、A/D转换器、数控和显示电路等部分组成,其工作原理是采用自动平衡等电流条件下测量被测
5、元件与内附标准量程电网的相(矢)量电压比例的方法,给出被测元件的量值3 .计量特性示值误差、工作频率、工作电压。4 .环境条件表I校准环境的参考条件和允格差影响量使用标准器等级参考条件允差偏差温度0.002-0.050.120rr2-C湿度0.(X)20.050.1-I50%RU15%RH30%RH交流供电电压/220V22V6 .校准项目和校准方法表2校准项目一览表序号校准项目校准方法条款1外观和功能检杳7.2.12测量频率7.2.23测量电压7.2.34主参数(电感I八电容C、电阻R)误差测量7.2.45辅参数(损耗因数D)误差测量7.2.47 .校准周期建议复校时间间隔为12个月。六、制定说明本校准规范为首次制定。E1.CR测量仪校准规范修订小组2024年04月
