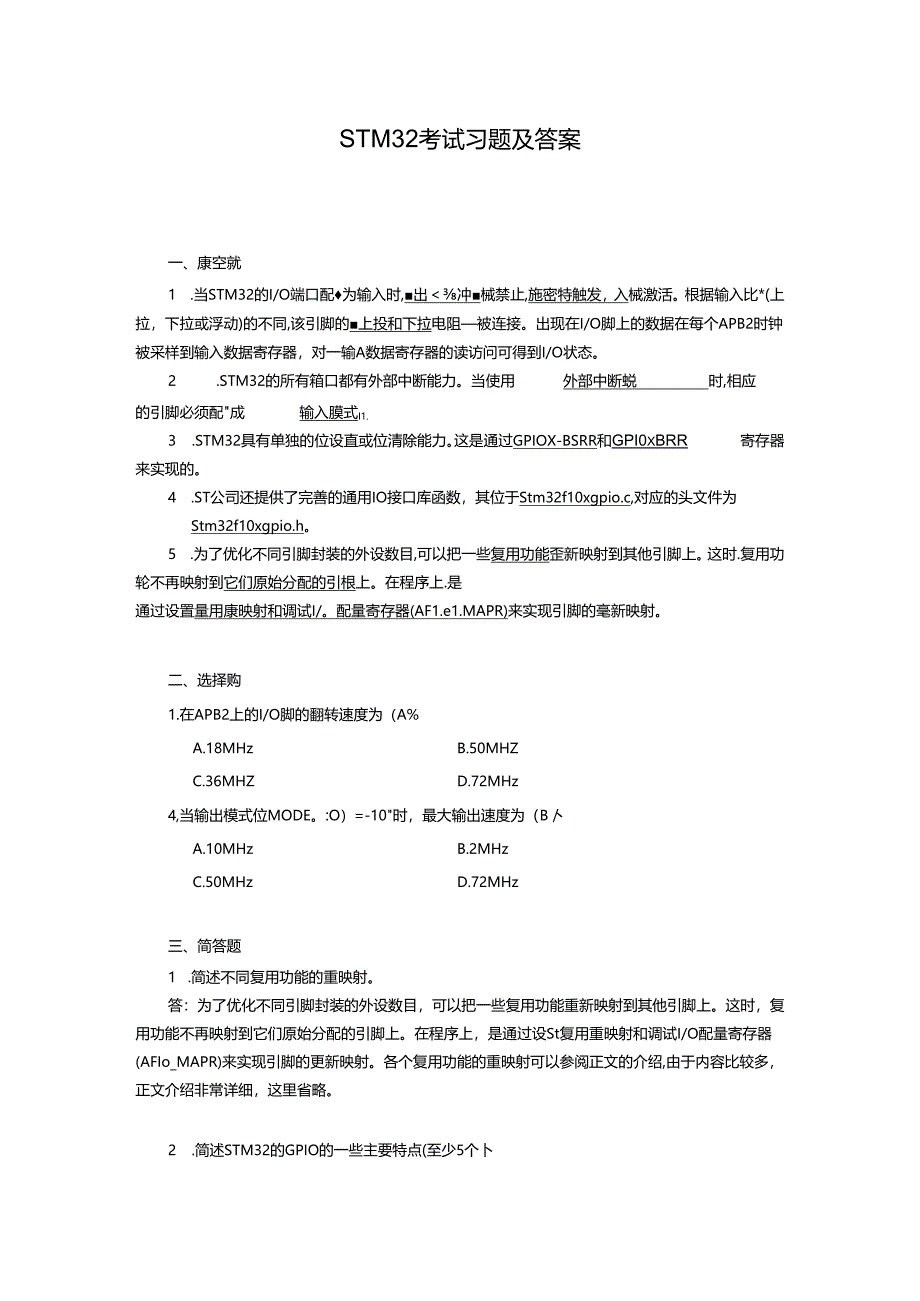

1、STM32考试习题及答案一、康空就1 .当STM32的I/O端口配为输入时,出冲械禁止,施密特触发，入械激活。根据输入比*(上拉，下拉或浮动)的不同,该引脚的上投和下拉电阻被连接。出现在I/O脚上的数据在每个APB2时钟被采样到输入数据寄存器，对一输A数据寄存器的读访问可得到I/O状态。2 .STM32的所有箱口都有外部中断能力。当使用外部中断蜕时,相应的引脚必须配成输入膜式I1.3 .STM32具有单独的位设直或位清除能力。这是通过GPIOX-BSRR和GPI0xBRR寄存器来实现的。4 .ST公司还提供了完善的通用IO接口库函数，其位于Stm32f10xgpio.c,对应的头文件为Stm3
2、2f10xgpio.h。5 .为了优化不同引脚封装的外设数目,可以把一些复用功能歪新映射到其他引脚上。这时.复用功轮不再映射到它们原始分配的引根上。在程序上.是通过设置量用康映射和调试I/。配量寄存器(AF1.e1.MAPR)来实现引脚的毫新映射。二、选择购1.在APB2上的I/O脚的翻转速度为（A%A.18MHzB.50MHZC.36MHZD.72MHz4,当输出模式位MODE。:O）=-10时，最大输出速度为（B卜A.10MHzB.2MHzC.50MHzD.72MHz三、简答题1 .简述不同复用功能的重映射。答：为了优化不同引脚封装的外设数目，可以把一些复用功能重新映射到其他引脚上。这时，

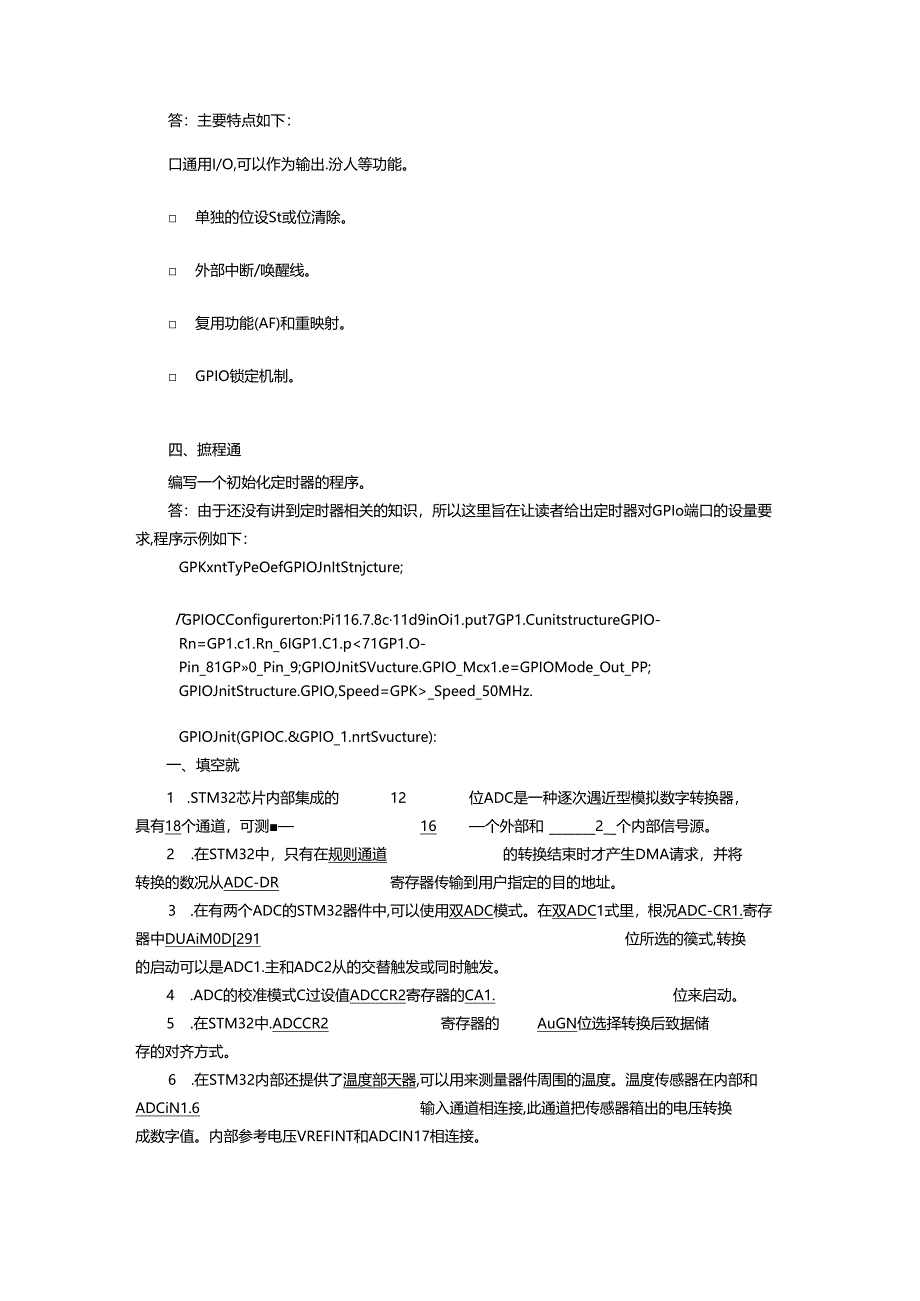

3、复用功能不再映射到它们原始分配的引脚上。在程序上，是通过设St复用重映射和调试I/O配量寄存器(AFIo_MAPR)来实现引脚的更新映射。各个复用功能的重映射可以参阅正文的介绍,由于内容比较多，正文介绍非常详细，这里省略。2 .简述STM32的GPIO的一些主要特点(至少5个卜答：主要特点如下：口通用I/O,可以作为输出.汾人等功能。 单独的位设St或位清除。 外部中断/唤醒线。 复用功能(AF)和重映射。 GPIO锁定机制。四、摭程通编写一个初始化定时器的程序。答：由于还没有讲到定时器相关的知识，所以这里旨在让读者给出定时器对GPIo端口的设量要求,程序示例如下：GPKxntTyPeOefG
4、PIOJnItStnjcture;GPIOCConfigurerton:Pi116.7.8c11d9inOi1.put7GP1.CunitstructureGPIO-Rn=GP1.c1.Rn_6IGP1.C1.p_Speed_50MHz.GPIOJnit(GPIOC.&GPIO_1.nrtSvucture):一、填空就1 .STM32芯片内部集成的12位ADC是一种逐次遇近型模拟数字转换器，具有18个通道，可测16个外部和2_个内部信号源。2 .在STM32中，只有在规则通道的转换结束时才产生DMA请求，并将转换的数况从ADC-DR寄存器传输到用户指定的目的地址。3 .在有两个ADC的STM3
5、2器件中,可以使用双ADC模式。在双ADC1式里，根况ADC-CR1.寄存器中DUAiM0D291位所选的篌式,转换的启动可以是ADC1.主和ADC2从的交替触发或同时触发。4 .ADC的校准模式C过设值ADCCR2寄存器的CA1.位来启动。5 .在STM32中.ADCCR2寄存器的AuGN位选择转换后致据储存的对齐方式。6 .在STM32内部还提供了温度部天器,可以用来测量器件周围的温度。温度传感器在内部和ADCiN1.6输入通道相连接,此通道把传感器箱出的电压转换成数字值。内部参考电压VREFINT和ADCIN17相连接。二、选择就1 .哪些是STM32的ADC系统的特点（多迭）（ABCD

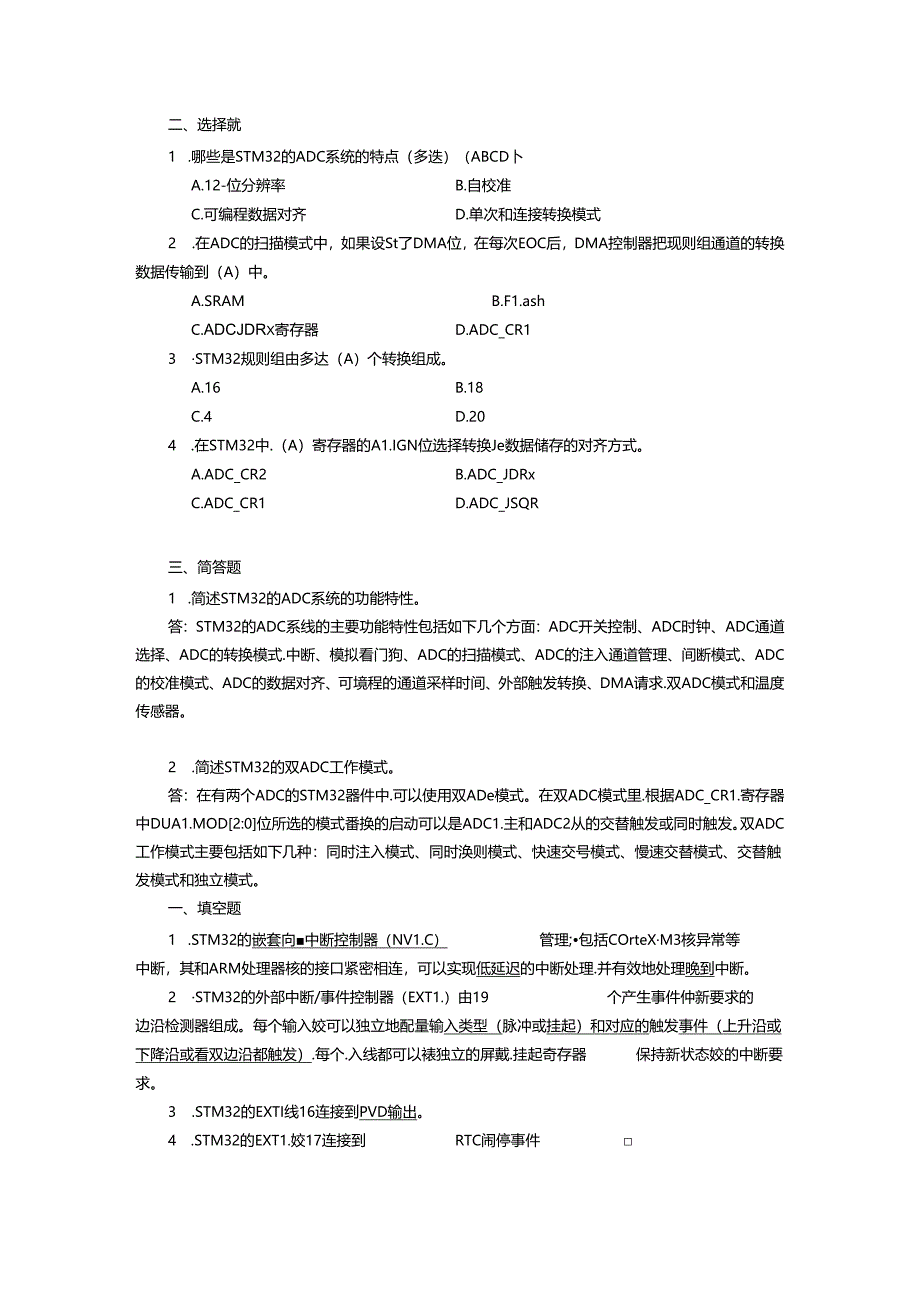

6、卜A.12-位分辨率B.自校准C.可编程数据对齐D.单次和连接转换模式2 .在ADC的扫描模式中，如果设St了DMA位，在每次EOC后，DMA控制器把现则组通道的转换数据传输到（A）中。A.SRAMB.F1.ashC.ADCJDRx寄存器D.ADC_CR13 STM32规则组由多达（A）个转换组成。A.16B.18C.4D.204 .在STM32中.（A）寄存器的A1.IGN位选择转换Je数据储存的对齐方式。A.ADC_CR2B.ADC_JDRxC.ADC_CR1D.ADC_JSQR三、简答题1 .简述STM32的ADC系统的功能特性。答：STM32的ADC系线的主要功能特性包括如下几个方面：
7、ADC开关控制、ADC时钟、ADC通道选择、ADC的转换模式.中断、模拟看门狗、ADC的扫描模式、ADC的注入通道管理、间断模式、ADC的校准模式、ADC的数据对齐、可境程的通道采样时间、外部触发转换、DMA请求.双ADC模式和温度传感器。2 .简述STM32的双ADC工作模式。答：在有两个ADC的STM32器件中.可以使用双ADe模式。在双ADC模式里.根据ADC_CR1.寄存器中DUA1.MOD2:0位所选的模式番换的启动可以是ADC1.主和ADC2从的交替触发或同时触发。双ADC工作模式主要包括如下几种：同时注入模式、同时涣则模式、快速交号模式、慢速交替模式、交替触发模式和独立模式。一、
8、填空题1 .STM32的嵌套向中断控制器（NV1.C）管理;包括COrteXM3核异常等中断，其和ARM处理器核的接口紧密相连，可以实现低延迟的中断处理.并有效地处理晚到中断。2 STM32的外部中断/事件控制器（EXT1.）由19个产生事件仲新要求的边沿检测器组成。每个输入姣可以独立地配量输入类型（脉冲或挂起）和对应的触发事件（上升沿或下降沿或看双边沿都触发）.每个.入线都可以裱独立的屏戴.挂起奇存器保持新状态姣的中断要求。3 .STM32的EXTI线16连接到PVD输出。4 .STM32的EXT1.姣17连接到RTC闹停事件5 .STM32的EXTI线18连接到USB唤醒事件.二、选择题6
9、 .ARMCo11ex-M3不可以通过(D)唤醒CPU。A.I/O端口B.RTC陶仲C.USB唤醒密件D.PU.2 .STM32嵌套向量中断控制器(NV1.C)只有(A)个可战程的优先等级。A.16B.43C.72D.363 .STM32的外部中断/事件控制器(EXT1.)支持(C)个中断/事件请求。A.16B.43C.19D.36三、简答朗1.简述嵌套向中断控制器(NVIC)的主要特性。答:STM32的嵌套向量中断控制器(NVIC)管理着包括Co11ex-M3核弄常等中断,其和ARM处理器核的接口紧密相连，可以实现低延迟的中断处理，并有效地处理晚到的中断。STM32嵌套向量中断控制器(NVI
10、C)的主要特性如下： 具有43个可屏蔽中断通道(不包含16个Cortex-M3的中断姣)o 具有16个可摭程的优先等级。 可实现低延迟的异常和中断处理。 具有电源管理控制。 系统控制寄存器的实现。一、填空卷1 .STM32的USART为通用同步异步收发器,其可以与使用工业标准NRZ异步串行数据格式的外部设备之间进行全双工数据交换。2 .STM32的USART可以利用分数波特率发生器提供宽范围的波特率选择。3 .智能卡是一个单线半双工通信协议,STM32的智能卡功能可以通过设AUSART_CR3寄存S的SCEN位来选择。4 .STM32提供了CAN总线结构，这是一种基本扩展CAN(BasicEx
11、tendedCAN),也就是bxCAN。二、选择就1 .STM32的USART根据（A）寄存器M位的状态.来送择发送8位或者9位的数据字。A.USART_CR1.B.USART_CR2C.USART_BRRD.USART_CR32 .STM32的bxCAN的主要工作模式为（ABD卜A.初始化模式B.正常模式C.环回模式D.睚眠模式3 .在程序中，可以将CAN-BTR寄存器的（AB）位同时厦1,来进入环回辞熟发式。（多选）A.1.BKMB.SI1.MC.BTRD.以上都不是三、简答题1.简述STM32的USART的功能特点。、答：STM32的USART为通用同步异步收发器.其可以与使用工业标准N
12、RZ异步串行数据格式的外部设缶之间进行全双工数据交换。USART还可以利用分数波特率发生器提供览地围的波特率选择。STM32的USART支持同步单向通信和半双工单线通信。同时，其也支持1.1.N（局部互连网）,智能卡协议和IrDA（红外数据）SIRENDEC规范，以及调制解调器（CTS/RTS）操作。STM32还具备多处理器通信能力。另外，通过多慑冲器正直的DMA方式，还可以实现高速数况通信。一、康空题1 .系统计时器（SysTick）提供了1个24位、降序、用妁束、写清除的计数器.具有灵活的控制机制。2 STM32的通用定时器T1.M是一个通过可墉程预分频器驱动的16位自动装破计数器构成。3
13、 .STM32通用定时器TIM的16位计数器可以采用三种方式工作，分别为向上计模式、向下计数横式和中央对齐横式。4 .ST公司还提供了完的TIM接口库函数，其位于stm32H0xJim.c对应的头文件为stm32f10xJmh。二、选择就1 .通用定时器T1.MX的特性（ABCDb（多选）A.具备16位向上.向下.向上/向下自动装我计数器。B.具备16位可墉程预分器0C.具备4个独立通道。D.可以通过事件产生中断.中断类绥丰富,具备DMA功靛。2 .通用定时器TIMx的特殊工作模式包括(ABCD)(多选)A.输入捕获模式B.PWM输入模式C.输出模式D.单脉冲模式(OPM)3 .STM32的可
14、编程通用定时器的时基单元包含(ABCb(多选)A,计数器寄存器(T1.MX_CNT)B.预分频器寄存器CnMX_PSC)C,自动装载寄存8S(TIMx_ARR)D,以上都不是三、简答题1.简述STM32TIM的计数器模式。答：STM32通用定时器TIM的16位计数器可以采用三种方式工作,分别为向上计数模式、向下计数模式和中央对齐模式(向上/向下计数)。四、笫卷题给出PWM模式下配MtTIM外设的程序代码。答：TimeBaseconfiguration7T1.N1.TimeBatsGStructurGT1.M.PrBscater三(XTIM.TmeaseStrcture.TIM,Contert.1.od=TIM_CounterMode_Up;TIMTimeBaseStfUCtufeTIMPenod三4095.TIMTimeBaseStructureTIM-CtockDMSkx=0,TIM.TimeBaseStructure.TIM.RepetibonOxjnter=0;T1.MJimeBaseIIFMI.&TIM_TrneeaseStructure);Channe1.1.2.3and4CfigurabonPWMmode7TIMOcinitStructufeTIMOCMode三TIMOCModePWM2;TIM_OCfcii1.StructufeTIM
