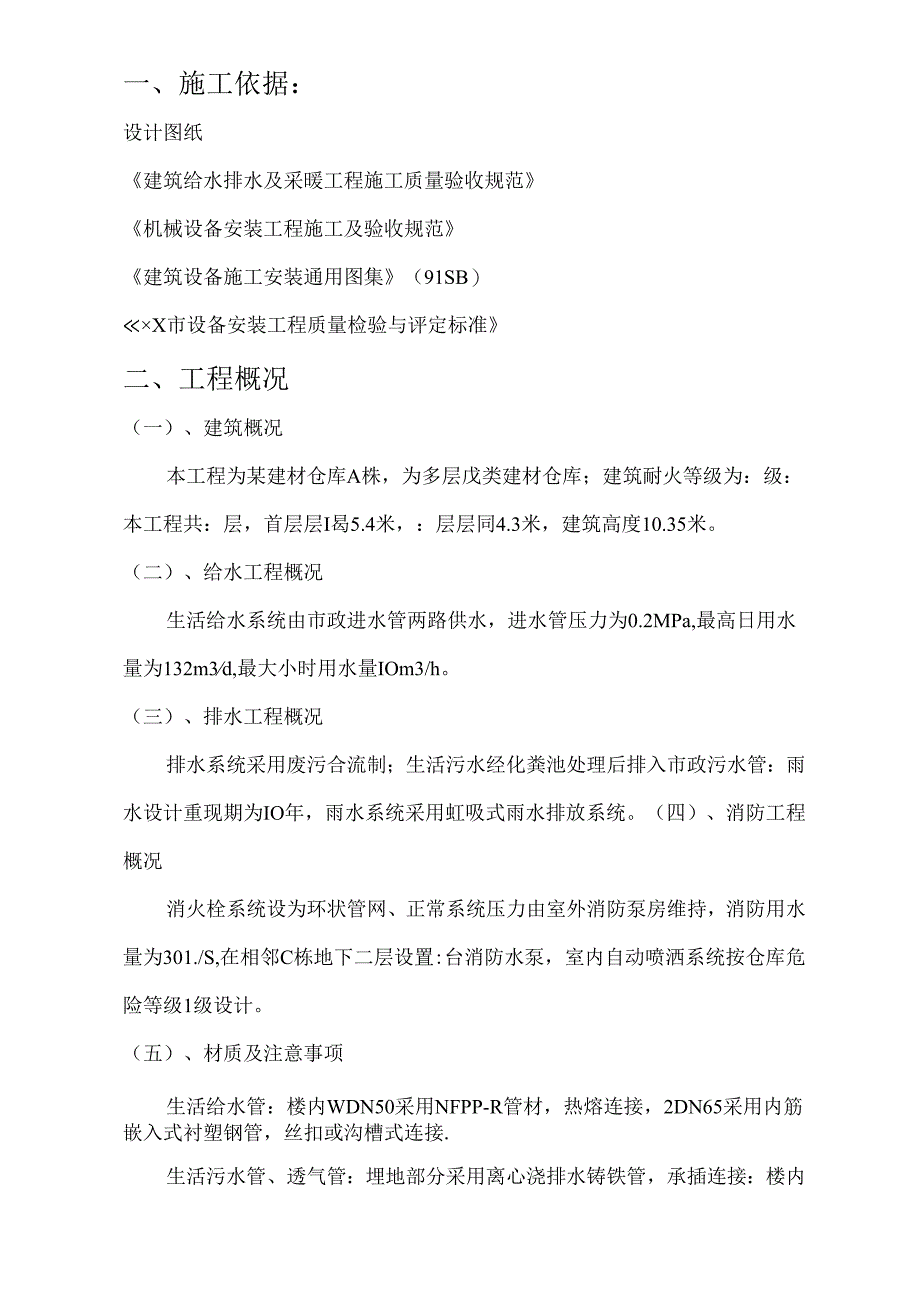

1、一、施工依据：设计图纸建筑给水排水及采暖工程施工质量验收规范机械设备安装工程施工及验收规范建筑设备施工安装通用图集（91SB）X市设备安装工程质量检验与评定标准二、工程概况（一）、建筑概况本工程为某建材仓库A株，为多层戊类建材仓库；建筑耐火等级为：级：本工程共：层，首层层I曷5.4米，：层层同4.3米，建筑高度10.35米。（二）、给水工程概况生活给水系统由市政进水管两路供水，进水管压力为0.2MPa,最高日用水量为132m3d,最大小时用水量IOm3/h。（三）、排水工程概况排水系统采用废污合流制；生活污水经化粪池处理后排入市政污水管：雨水设计重现期为IO年，雨水系统采用虹吸式雨水排放系统。
2、（四）、消防工程概况消火栓系统设为环状管网、正常系统压力由室外消防泵房维持，消防用水量为301./S,在相邻C栋地下二层设置:台消防水泵，室内自动喷洒系统按仓库危险等级1级设计。（五）、材质及注意事项生活给水管：楼内WDN50采用NFPP-R管材，热熔连接，2DN65采用内筋嵌入式衬塑钢管，丝扣或沟槽式连接.生活污水管、透气管：埋地部分采用离心浇排水铸铁管，承插连接：楼内2DN125采用柔性接口排水铸铁管，橡胶密封k箍式连接,DN100采用UPVC排水管，粘接连接。雨水管：采用HDPE管，热熔连接。所有管道穿钢筋混凝土楼板、墙、水池壁预埋套管及管道支吊架预埋件应与土建密切配合施工，严禁剔凿。安

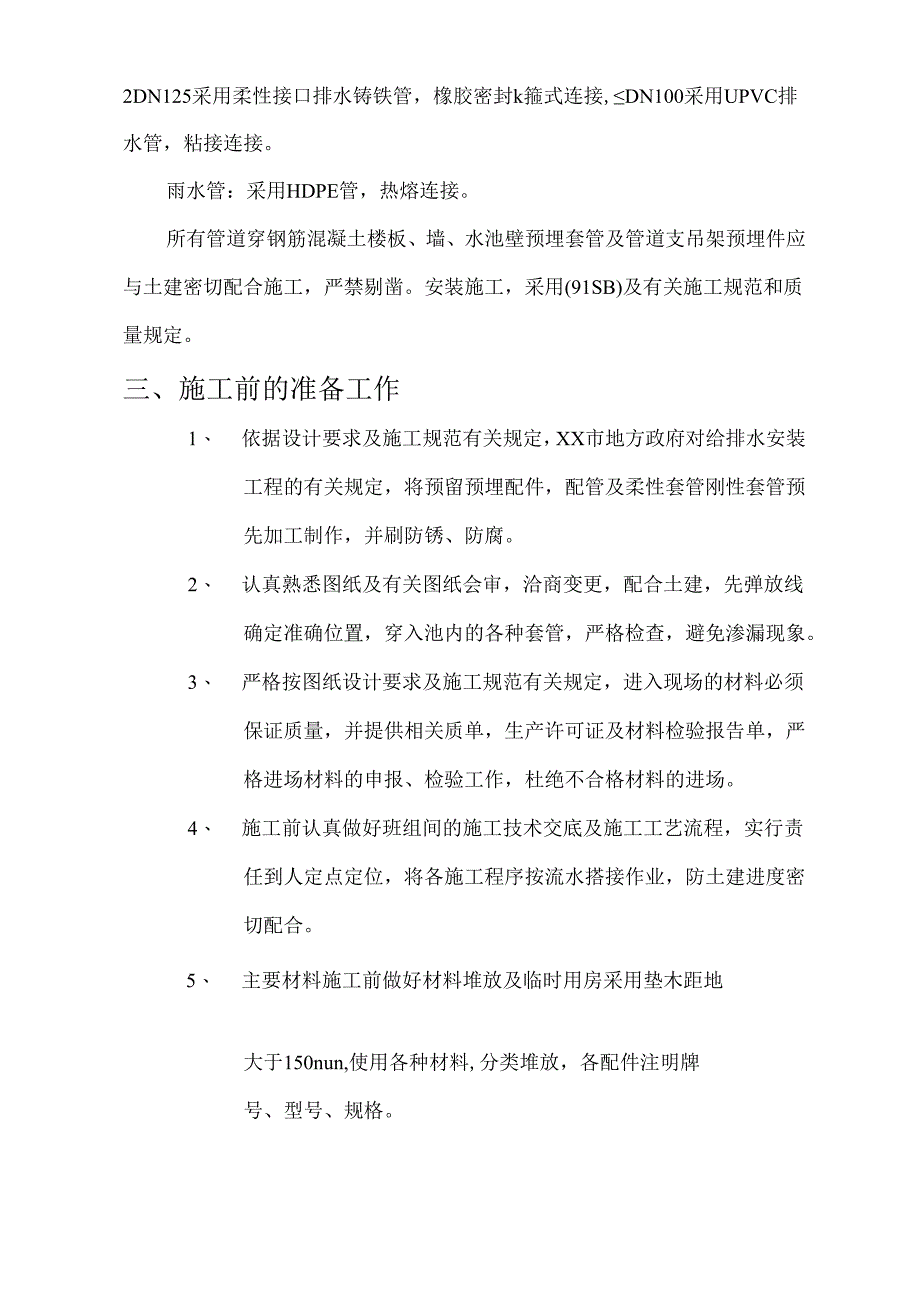

3、装施工，采用(91SB)及有关施工规范和质量规定。三、施工前的准备工作1、 依据设计要求及施工规范有关规定，XX市地方政府对给排水安装工程的有关规定，将预留预埋配件，配管及柔性套管刚性套管预先加工制作，并刷防锈、防腐。2、 认真熟悉图纸及有关图纸会审，洽商变更，配合土建，先弹放线确定准确位置，穿入池内的各种套管，严格检查，避免渗漏现象。3、 严格按图纸设计要求及施工规范有关规定，进入现场的材料必须保证质量，并提供相关质单，生产许可证及材料检验报告单，严格进场材料的申报、检验工作，杜绝不合格材料的进场。4、 施工前认真做好班组间的施工技术交底及施工工艺流程，实行责任到人定点定位，将各施工程序按流

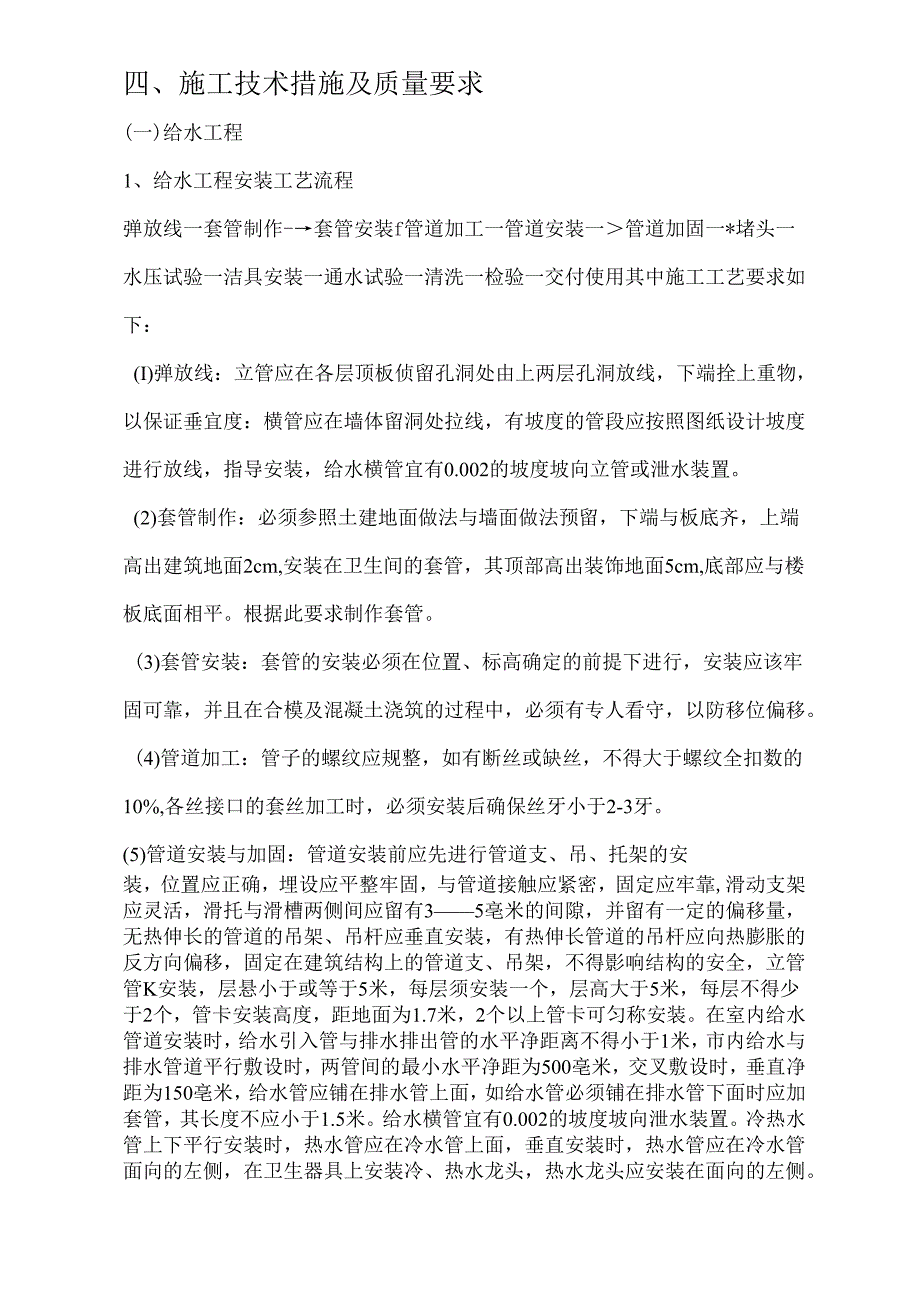

4、水搭接作业，防土建进度密切配合。5、 主要材料施工前做好材料堆放及临时用房采用垫木距地大于150nun,使用各种材料,分类堆放，各配件注明牌号、型号、规格。四、施工技术措施及质量要求(一)给水工程1、给水工程安装工艺流程弹放线一套管制作-套管安装f管道加工一管道安装一管道加固一*堵头一水压试验一洁具安装一通水试验一清洗一检验一交付使用其中施工工艺要求如下：(I)弹放线：立管应在各层顶板侦留孔洞处由上两层孔洞放线，下端拴上重物，以保证垂宜度：横管应在墙体留洞处拉线，有坡度的管段应按照图纸设计坡度进行放线，指导安装，给水横管宜有0.002的坡度坡向立管或泄水装置。(2)套管制作：必须参照土建地面做
5、法与墙面做法预留，下端与板底齐，上端高出建筑地面2cm,安装在卫生间的套管，其顶部高出装饰地面5cm,底部应与楼板底面相平。根据此要求制作套管。(3)套管安装：套管的安装必须在位置、标高确定的前提下进行，安装应该牢固可靠，并且在合模及混凝土浇筑的过程中，必须有专人看守，以防移位偏移。(4)管道加工：管子的螺纹应规整，如有断丝或缺丝，不得大于螺纹全扣数的10%,各丝接口的套丝加工时，必须安装后确保丝牙小于2-3牙。(5)管道安装与加固：管道安装前应先进行管道支、吊、托架的安装，位置应正确，埋设应平整牢固，与管道接触应紧密，固定应牢靠,滑动支架应灵活，滑托与滑槽两侧间应留有35亳米的间隙，并留有一
6、定的偏移量，无热伸长的管道的吊架、吊杆应垂直安装，有热伸长管道的吊杆应向热膨胀的反方向偏移，固定在建筑结构上的管道支、吊架，不得影响结构的安全，立管管K安装，层悬小于或等于5米，每层须安装一个，层高大于5米，每层不得少于2个，管卡安装高度，距地面为1.7米，2个以上管卡可匀称安装。在室内给水管道安装时，给水引入管与排水排出管的水平净距离不得小于1米，市内给水与排水管道平行敷设时，两管间的最小水平净距为500亳米，交叉敷设时，垂直净距为150亳米，给水管应铺在排水管上面，如给水管必须铺在排水管下面时应加套管，其长度不应小于1.5米。给水横管宜有0.002的坡度坡向泄水装置。冷热水管上下平行安装时
7、，热水管应在冷水管上面，垂直安装时，热水管应在冷水管面向的左侧，在卫生器具上安装冷、热水龙头，热水龙头应安装在面向的左侧。（6）堵头：在管道甩口或未安装完毕的管道段头，必须安装临时堵头，防止杂物进入管道，造成管道堵塞，并应派专人经常巡查，防止漏堵现象发生。（7）水压试验：给水管试验压力为0.6MPa；消火栓系统试验压力为1.4Mpa;试压方法按建筑给水排水及采暖工程施工质量验收规范的规定执行。（8）洁具安装：必须严格按照产品样本和标准图集进行预留预埋工作和安装施工，严禁凭经验进行施工，杜绝二次剔凿现象。（9）通水试验及清洗：以不小于1.5ms的流速冲洗，以达到建筑给水排水及采暖工程施工质量验收
8、规范的规定为合格。冲洗时应将冲洗水排至雨水或排水管道，防止对建筑物造成水害。(10) 北生器具的安装应采用预埋螺栓或膨胀螺栓安装固定。(11) 卫生器具交工前应做满水和通水试验。(12) 卫生器具安装的允许偏差和检验方法。目允许偏差(mm)检验方法1坐标单独器具10拉线、吊线和尺量检查成排器具52标高单独器具15成排器具103器具水平度2用水平尺和尺量检查4器具垂直度3吊线和尺量检查(13) 卫生器具的支、托架必须防腐良好，安装平整、牢固，与器具接触紧密、平稳。(14) 卫生器具给水配件应完好无损伤，接口严密，启闭部分灵活。(15) 卫生器具给水配件安装标高的允许偏差和检验方法。项目允许偏差(
9、mm)检验方法1大便器高、低水箱角阀及截止阀10尺量检查2水嘴103淋浴器喷头下沿154浴盆软管淋浴器挂钩+20(16) 与排水横管连接的各卫生器具的受水口和立管均应采取妥善可靠的固定措施；管道与楼板的结合部位应采取牢固可靠的防渗、防漏措施。(17) 卫生器具排水管道安装的允许偏差及检验方法。检直项目允许偏差(三)检验方法每Im长21横管弯曲度横管长度W1.Om,全长100mm.管道纵、横向弯曲WImm/m；全长大于25m,管径100mm,管道纵、横向弯曲13mm,管径10Omm,管道纵、横向弯曲W25mm,给水立管出地阀门距地面0.3米。3、技术质量要求（1）严格按图纸设计要求及91SB通用
10、图集，按施工工艺对各分项分部工程进行检验。（2）给水立管的垂直度、水平支管的水平度，必须符合检验规范规定，在允许偏差值的范圉方可进行下道工序。（3）各丝接口的套丝加工时，必须安装后确保丝牙小于2-3牙，麻丝扣时严禁外露，做到活完场清，各族丝油拜，严禁污染。（4）立支管宜采用镀锌管K，距墙处小于20Cm必须设管卡，确保横竖管牢固可靠，严禁横立管晃动现象。（5）严禁水压试验时有渗漏现象，必须有专职人员负责检验，水压试验压力不应小于0.6Mpao（6）穿墙板套管与横立管间，套管距地大于15Omm墙面套管平齐，横立管穿过套管时，宜采用防水护口，高于套管平面2Tmm,严禁堵塞、渗漏。（7）套管在预埋时，
11、确定准确位置，宜采用力8钢筋与套管焊接固定，严禁左右滑移，而造成移位现象，而影响安装时，采用柔性、刚性套管。土建施工时，有专职人员负责看管，预留洞时,宜采用管件或木盒（预先加工定做）摆放，各边大于3-4cm.（8）立管施工时，宜采用挂垂线。（二）排水工程生活污水管埋地部分采用离心浇排水铸铁管，承插连接；楼内DN125采用柔性接口排水铸铁管，橡胶密封卡箍式连接，DN1.（X）采用UPVC排水管，粘接连接雨水管采用HDPE管，热熔连接。1、工艺流程弹放线一预留洞（检）制作-半成品加固-干管安装立管安装一支管安装一管卡固定一通水试验（通球试验）清洗一检验一交付使用其中施工工艺技术要求如卜.：（I）隐
12、蔽或埋地的排水管道在隐蔽前必须作灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15min水面下降后，再灌满观察5min,液面不降，管道及接口无渗漏为合格。（2）生活污水铸铁管道的坡度必须符合设计或下表的规定。管径（m）标准坡度（猿）最小坡度（%。）1503525275251531102012412515105150107（3）排水立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3,通球率必须达到100%o（4）在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：（I）在立管上应每隔一层设置一个检查口，但在最底层和有卫生器具的最高层必须设置
