1、5)建筑边坡工程技术规范(GB 50330-2013)6)钢筋混凝土用钢第1部分热轧光圆钢筋(GB 1499. 1-2017)7)钢筋混凝土用钢第2部分:热轧带肋钢筋(GB 1499. 2-2018)8)钢筋机械连接技术规程(JGJ 107-2016)9)钢筋焊接及验收规程(JGJ 18-2012)10)公路路基设计规范(JTG D30-2015)11)混凝上结构设计规范(GB50010-2010) (2015年版)12)砌体结构工程施工质量验收规范(GB 50203-2011)13)混凝土结构工程施工规范(GB 50666-2011)14)建筑基坑工程监测技术标准(GB 50497-2019

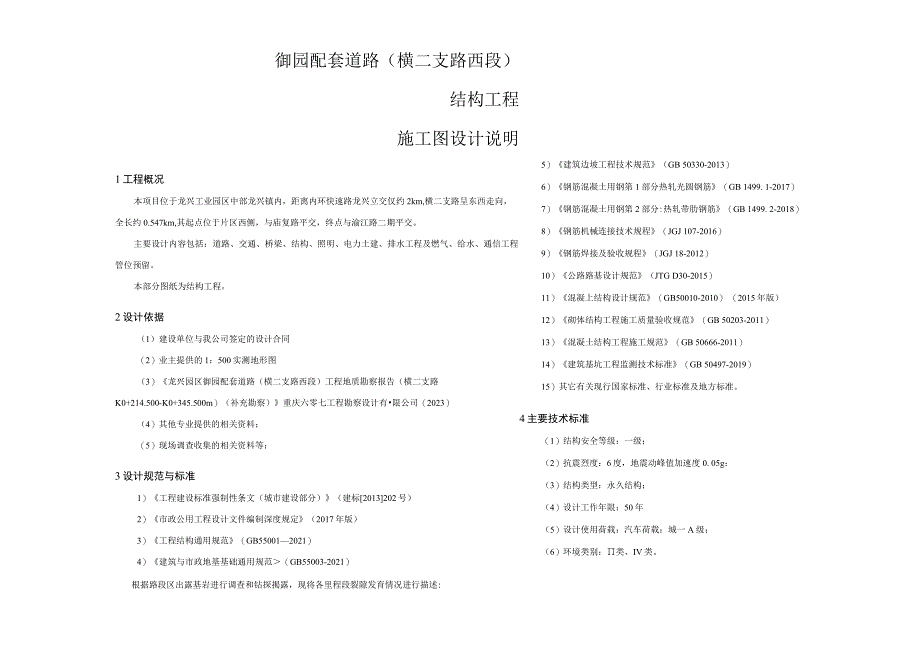

2、)15)其它有关现行国家标准、行业标准及地方标准。4主要技术标准(1)结构安全等级:一级;(2)抗震烈度:6度,地震动峰值加速度0. 05g:(3)结构类型:永久结构;(4)设计工作年限:50年(5)设计使用荷载:汽车荷载:城一A级;(6)环境类别:类、IV类。5上阶段审查意见执行情况御园配套道路(横二支路西段)结构工程施工图设计说明1工程概况本项目位于龙兴工业园区中部龙兴镇内,距离内环快速路龙兴立交仅约2km,横二支路呈东西走向,全长约0.547km,其起点位于片区西侧,与庙复路平交,终点与渝江路二期平交。主要设计内容包括:道路、交通、桥梁、结构、照明、电力土建、排水工程及燃气、给水、通信工
3、程管位预留。本部分图纸为结构工程。2设计依据(1)建设单位与我公司签定的设计合同(2)业主提供的1:500实测地形图(3)龙兴园区御园配套道路(横二支路西段)工程地质勘察报告(横二支路K0+214.500-K0+345.500m)(补充勘察)重庆六零七工程勘察设计有限公司(2023)(4)其他专业提供的相关资料;(5)现场调查收集的相关资料等:3设计规范与标准1)工程建设标准强制性条文(城市建设部分)(建标2013202号)2)市政公用工程设计文件编制深度规定(2017年版)3)工程结构通用规范(GB550012021)4)建筑与市政地基基础通用规范(GB55003-2021)根据路段区出露基

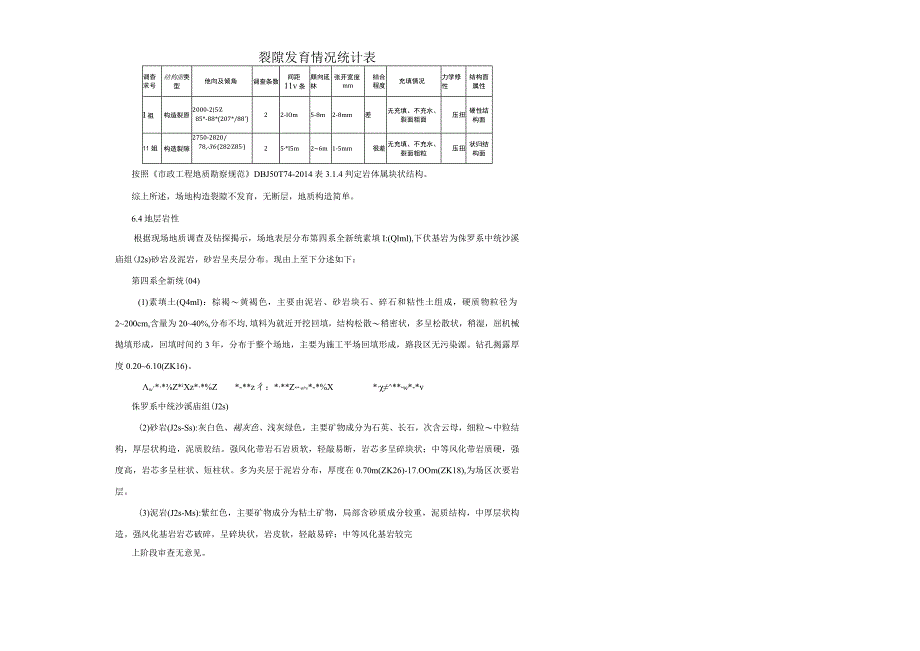

4、岩进行调查和钻探揭露,现将各里程段裂隙发育情况进行描述:裂隙发育情况统计表调杳求号结构面类型他向及倾角调查条数间距11v条颇向延林张开宽度mm结合程度充填情况力学修性结构面属性I祖构造裂原2000-25,Z85*-88*(207*/88)22-IOm5-8m2-8mm差无充填、不充水、裂面粗面压扭硬性结构面11姐构造裂隙2750-2820/78,-36,(282,Z85,)25*l5m26m1-5mm很差无充填、不充水、裂面粗粒压扭状归结构面按照市政工程地质勘察规范DBJ50T74-2014表3.1.4判定岩体属块状结构。综上所述,场地构造裂隙不发育,无断层,地质构造简单。6.4地层岩性根据现
5、场地质调查及钻探揭示,场地表层分布第四系全新统素填I:(Qlml),下伏基岩为侏罗系中统沙溪庙组(J2s)砂岩及泥岩,砂岩呈夹层分布。现由上至下分述如下:第四系全新统(04)(1)素填土(Q4ml):棕褐黄褐色,主要由泥岩、砂岩块石、碎石和粘性土组成,硬质物粒径为2200cm,含量为2040%,分布不均,填料为就近开挖回填,结构松散稍密状,多呈松散状,稍湿,屈机械抛填形成,回填时间约3年,分布于整个场地,主要为施工平场回填形成,路段区无污染源。钻孔揭露厚度0.206.10(ZK16)。w*Z*iXz*%Z*-*z彳:*Z*b*wv*-*%X*bK*-*v侏罗系中统沙溪庙组(J2s)(2)砂岩(
6、J2s-Ss):灰白色、褐灰色、浅灰绿色,主要矿物成分为石英、长石,次含云母,细粒中粒结构,厚层状构造,泥质胶结。强风化带岩石岩质软,轻敲易断,岩芯多呈碎块状;中等风化带岩质硬,强度高,岩芯多呈柱状、短柱状。多为夹层于泥岩分布,厚度在0.70m(ZK26)-17.OOm(ZK18),为场区次要岩层。(3)泥岩(J2s-Ms):紫红色,主要矿物成分为粘土矿物,局部含砂质成分较重,泥质结构,中厚层状构造。强风化基岩岩芯破碎,呈碎块状,岩皮软,轻敲易碎;中等风化基岩较完上阶段审查无意见。6场地工程地质条件(本节摘自地勘报告)6.1气象与水文勘测区属亚热带气候,温暖湿润,雨量充沛。具冬暖春早,夏热秋凉
7、,秋雨连绵,无霜期长特点。多年平均气温17.5C18.5C,最高气温42.2C(1958年8月29日),夏季长达4个月以上。多年平均降雨量1094.6m,最大年平均降雨量1378.3mm(1968年),坡小年平均降雨量783.2mm(1961年),降雨一般集中在59月,占全年降雨量的2/3。年平均风速1.3ms,最大风速(10分钟平均)26.7ms(1958年5月10日),实测极大风速27.Om/s(1961年8月4日),最大静风频率7%(1月份),平均风速3.4ms距离场地南侧125225m处为御临河,最近距离为约125m,最远距离约225m,为区域地表述地下水排泄基准面,御临河5年、10年
8、、20年、50年、100年一遇最大洪水位分别为178.98m、181.14m,183.07m、185.32m、186.98m。御临河常年洪水位约173.50m,勘察期间御临河水位为172.50mO6.2地形地貌拟建路段区属丘陵剥蚀地貌,横二支路K0+214.500-K0+345.500m总体走向为南一北向,现经园区开发场平后地形坡角在325,平均地形坡角约在19,局部陡坎处斜边坡坡角大于45,场地整体上西高东低,整体呈一斜坡状,桥址区内最高点高程为239.19m,最低点位高程为227.65m,相对高差约11.54m。6.3地质构造根据地表地质调查及区域地质资料,桥址区处于大盛场向斜西翼近轴部,
9、线路区段范围及其邻近未发现断层。在沿线基岩露头处测得岩层产状及构造裂隙,岩层产状1001351416,优势产状取120/15。砂泥岩层接触面可见泥化夹层,结合程度极差,属软弱结构面;6. 6不良地质现象及特殊性岩上根据野外调查,场区及邻近周边地带均未见滑坡、危岩、崩塌、泥石流和地面沉降变形等不良地质现象,亦未见埋藏的河道、沟浜、墓穴、防空洞、孤石等对工程不利的埋藏物。7. 7岩土参数建议值岩土参数建议值一览表指标名称岩石天然抗压强度标准值MPa岩石饱和抗压强度标准值MPa地基承载力特征值KlMl地基承载力基本容许值kPa抗剪强度抗拉强度MPa基底摩擦系数水平抗力系数MN/变形:JMPa弹性模量
10、MPa泊松比内摩擦JfJ0内聚力MPa泥岩强风化300*300*0.35*中等风化7.184.80261080027.51.230.3990.4580*118513810.2(砂岩强风化100*100*0.40*中等风化14.359.843570120029.31.030.2340.55*180*240328440.25备注:“*”代表经验值。7主要材料及性能要求7.1 混凝土支挡结构采用C25片石混凝土(其它构件混凝土标号详见相应的设计图并以设计图为准)。为使结构混凝上满足耐久性要求,混凝土要求最大水灰比不大于05,最小水泥用量不小于300kgm最大氯离子含量不大于0.3%,最大含碱量不大于
11、L8kgm混凝上中掺入少量微膨胀剂,掺入量为替代水泥用量的8%混凝上限制膨胀率要求在0.02%0.03附范围内。8. 2普通钢筋设计采用HRB400、HPB300钢筋,HPB300钢筋其质量应符合钢筋混凝土用钢第1部分:热轧光圆钢筋(GB1499.1-2017)的规定,HRB400钢筋其质量应符合钢筋混凝土用钢第2部分:热轧带肋钢筋(GB1499.2-2018)的要求。直径N20mm的钢筋采用等强度剥肋滚轧直螺纹连接方式,要求为1类接头。连接区段内的接头率不大于50%,并满足规范钢筋机械连接整,裂隙不发育,岩芯呈柱状,岩体强度中等。分布于整个场地内,为场区次要岩性,根据钻孔揭露厚度1.2Om(
12、ZK12)28.30m(ZKl),局部未揭穿,为场区主要岩层。9. 5水文地质条件3. 5.1地表水拟建场地属丘陵缓坡地貌。场地地势较高,拟建场地地势总体属西高东低之势,场地地形为缓坡地形,地形起伏较平缓,从西到东呈斜坡状分布,地表水具有良好的排水条件。场地内无地表水系,当大气降水进入场地后绝大多数形成地表由西向东的径流向场地低洼处排泄,极少部分下渗形成局部滞水,不利于地下水赋存,属地下水贫乏区。4. 5.2地下水道路区地层结构由人工素填土和下伏砂岩、泥岩组成。素填土、砂岩属透(含)水层;泥岩为隔水层。根据地下水的赋存条件、水动力特征,结合含水介质的组合状况,将地下水类型主要划分为松散岩类孔隙
13、水、基岩类裂隙水两种类型。松散岩类孔隙水:主要赋存于素填土中,水流径流方式为大气降雨后向洼地地带汇聚储存,水量受气候影响波动大。主要赋存于低洼的槽沟内的填土中。该层水主要接受大气降雨、地表水体渗漏、基岩裂隙水等补给,以蒸发、侧向迳流等方式排泄。基岩裂隙水:为赋存于岩层中的裂隙水及浅层风化带网状裂隙水,裂隙水的埋藏条件受基岩面形态、岩性、节理裂隙发育程度及风化等因素的控制,因此富水性不均一。由于区内地下水接受补给的来源单一,主要为大气降水,故地下水的动态变化同大气降水密切相关,一般随着降雨量的变化而变化,受大气降水控制显著。总之,地下水流量动态变化大。道路桥址区接受大气降水补给后向地势低洼处排泄
14、。本次勘察,全部钻孔按要求用水位观测仪进行了孔内水位的观测工作,在地势低洼处上层中存在孔隙水,填土层较厚地段存在上层滞水,雨季在土层较厚地段存在上层滞水和基岩裂隙水,旱季和雨后数日水量减少。结合区内地貌、岩性、岩层产状、地质构造分析,区内富水性较差、地下水较贫乏,水文地质条件简单。场地岩土层渗透系数:填土取3.0md(经验位),泥岩取0.02md(经验值),砂岩取0.3md(经验值)。覆盖,在泄水孔下部应设置隔水层,不使积水渗入基底。挡墙墙背地面线陡于5%时,应先挖台阶再进行填筑,台阶宽度不小于2m,向内倾斜28. 2附属结构8.1.1 护栏挡墙顶防撞护栏设置以道路部分为准。8.1.2 变形缝地道结构形式变化位置,地质情况突变位置,以及伸缩缝位置设置变形缝,详见设计图纸。9结构施工9. 1材料(1)混凝土:仔细研究确定施工工艺和所选用的材料,进行混凝土最佳配合比设计与试验,制定质量控制标准和检测方法,并严格执行。(2)钢材:普通钢筋应按设计技术指标进行采购,按照有关质量检验标准严格进行验收,遵照施工规范及有关要求进行施工。2支挡结构施工1.挡堵施工要求挡墙施工前,应做好截水、排水及防渗措施,在岩土破碎,土质松软或地下水丰富地段宜避开雨季施工。挡墙基坑开挖过程中应对地质进行校核,如与地勘不符,应及时通知业主、监理和设计单位,并采取相应措施.
