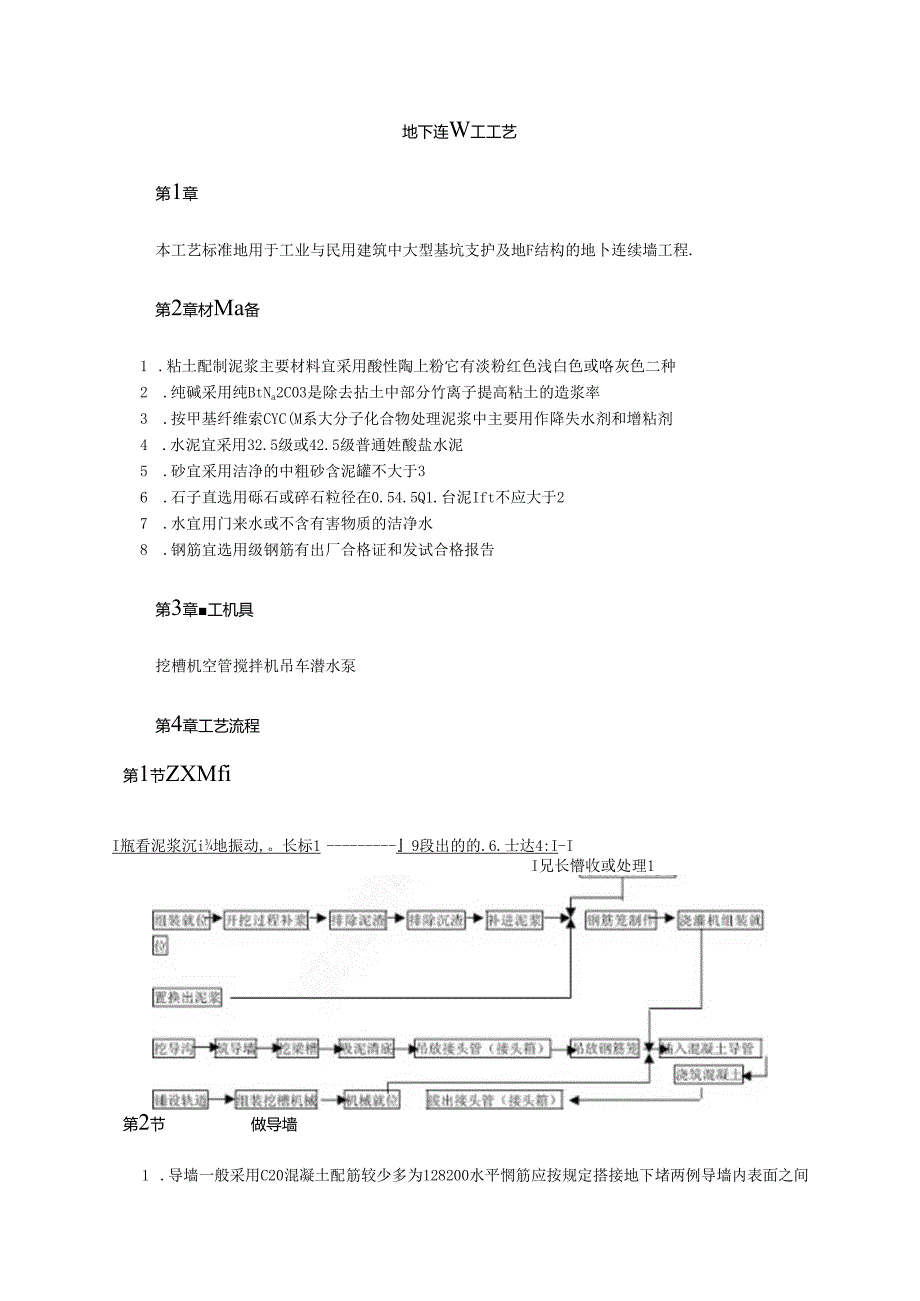

1、地下连W工工艺第1章本工艺标准地用于工业与民用建筑中大型基坑支护及地F结构的地卜连续墙工程.第2章材Ma备1 .粘土配制泥浆主要材料宜采用酸性陶上粉它有淡粉红色浅白色或咯灰色二种2 .纯碱采用纯BtNa2C03是除去拈土中部分竹离子提高粘土的造浆率3 .按甲基纤维索CYC(M系大分子化合物处理泥浆中主要用作降失水剂和增粘剂4 .水泥宜采用32.5级或42.5级普通姓酸盐水泥5 .砂宜采用洁净的中粗砂含泥罐不大于36 .石子直选用砾石或碎石粒径在0.54.5Q1.台泥Ift不应大于27 .水宜用门来水或不含有害物质的洁净水8 .钢筋宜选用级钢筋有出厂合格证和发试合格报告第3章工机具挖槽机空管搅拌

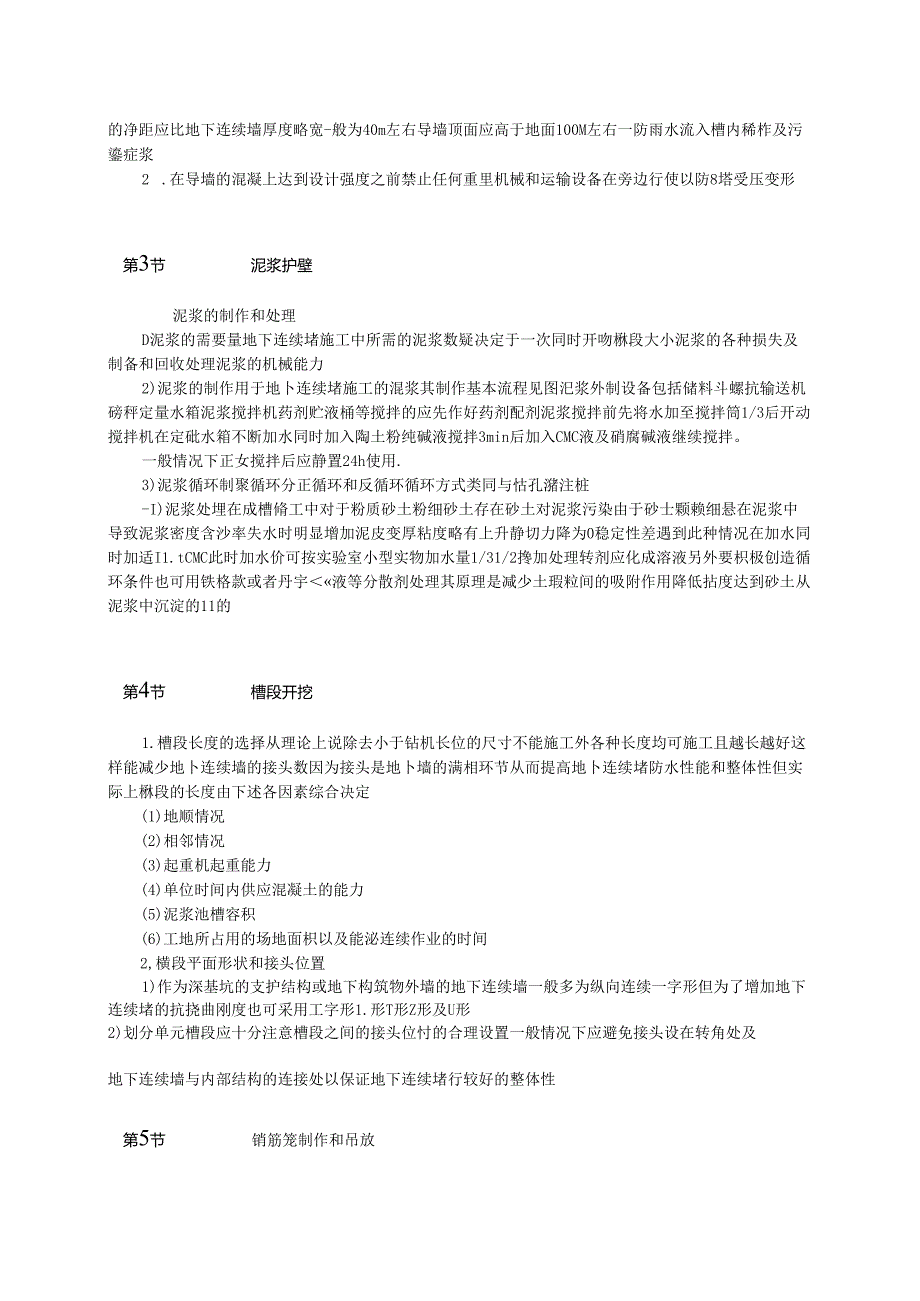

2、机吊车潜水泵第4章工艺流程第1节ZXMfiI瓶看泥浆沉i地振动,。长标19段出的的.6.士达4:I-II兄长懵收或处理1第2节做导墙1 .导墙一般采用C20混凝土配筋较少多为128200水平惘筋应按规定搭接地下堵两例导墙内表面之间的净距应比地下连续墙厚度略宽-般为40m左右导墙顶面应高于地面100M左右一防雨水流入槽内稀柞及污鎏症浆2 .在导墙的混凝上达到设计强度之前禁止任何重里机械和运输设备在旁边行使以防8塔受压变形第3节泥浆护壁泥浆的制作和处理D泥浆的需要量地下连续堵施工中所需的泥浆数疑决定于一次同时开吻楙段大小泥浆的各种损失及制备和回收处理泥浆的机械能力2)泥浆的制作用于地卜连续堵施工的
3、混浆其制作基本流程见图汜浆外制设备包括储料斗螺抗输送机磅秤定量水箱泥浆搅拌机药剂贮液桶等搅拌的应先作好药剂配剂泥浆搅拌前先将水加至搅拌筒1/3后开动搅拌机在定砒水箱不断加水同时加入陶土粉纯碱液搅拌3min后加入CMC液及硝腐碱液继续搅拌。一般情况下正女搅拌后应静置24h使用.3)泥浆循环制聚循环分正循环和反循环循环方式类同与怙孔潴注桩-I)泥浆处埋在成槽脩工中对于粉质砂土粉细砂土存在砂土对泥浆污染由于砂士颗赖细悬在泥浆中导致泥浆密度含沙率失水时明显增加泥皮变厚粘度略有上升静切力降为0稳定性差遇到此种情况在加水同时加适I1.tCMC此时加水价可按实验室小型实物加水量1/31/2搀加处理转剂应化成
4、溶液另外要枳极创造循环条件也可用铁格款或者丹宇液等分散剂处理其原理是减少土瑕粒间的吸附作用降低拈度达到砂土从泥浆中沉淀的11的第4节槽段开挖1.槽段长度的选择从理论上说除去小于钻机长位的尺寸不能施工外各种长度均可施工且越长越好这样能减少地卜连续墙的接头数因为接头是地卜墙的满相环节从而提高地卜连续堵防水性能和整体性但实际上楙段的长度由下述各因素综合决定(1)地顺情况(2)相邻情况(3)起重机起重能力(4)单位时间内供应混凝土的能力(5)泥浆池槽容积(6)工地所占用的场地面枳以及能泌连续作业的时间2,横段平面形状和接头位置1)作为深基坑的支护结构或地下构筑物外墙的地下连续墙一般多为纵向连续一字形但

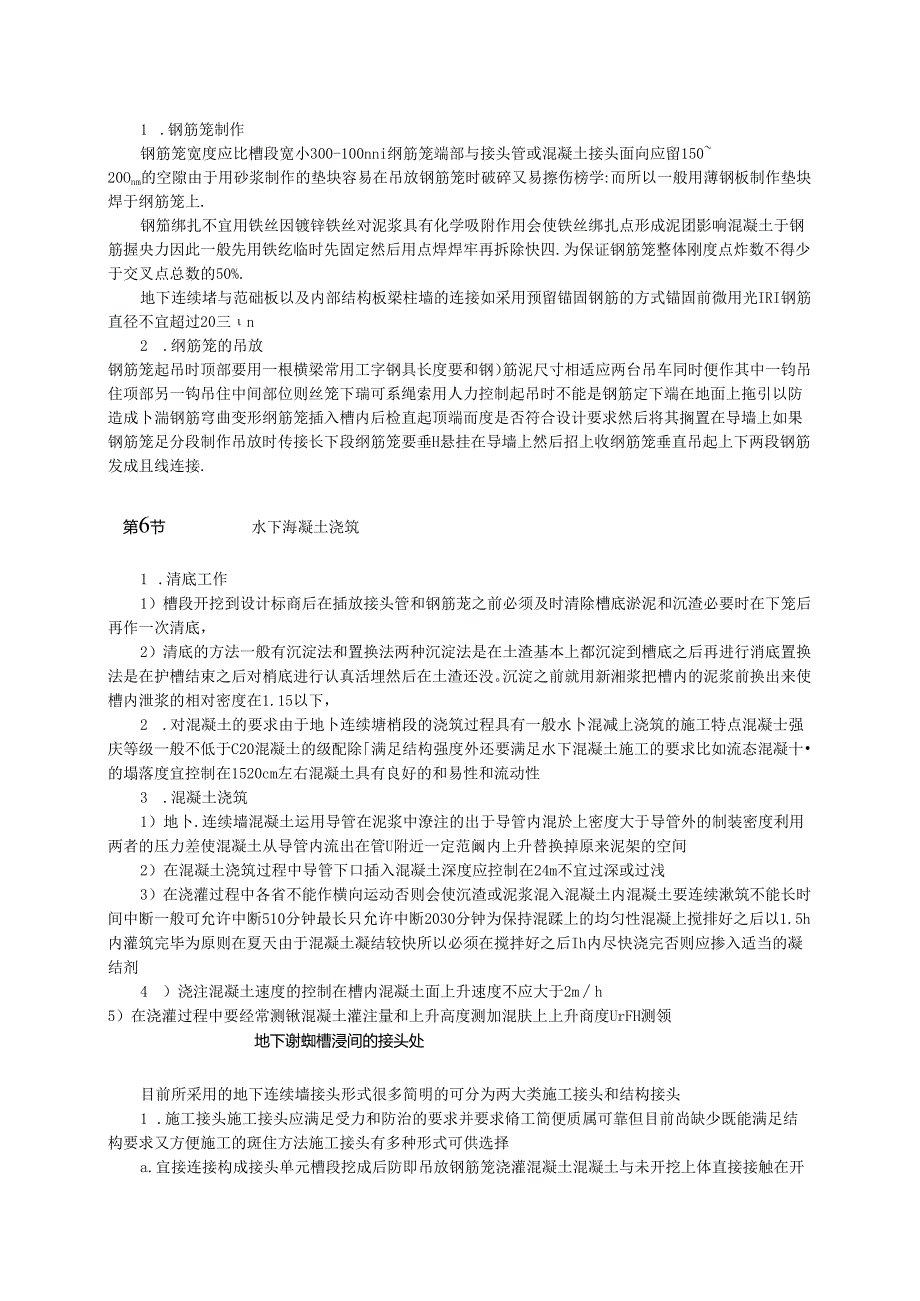

5、为了增加地下连续堵的抗挠曲刚度也可采用工字形1.形T形Z形及U形2)划分单元槽段应十分注意槽段之间的接头位忖的合理设置一般情况下应避免接头设在转角处及地下连续墙与内部结构的连接处以保证地下连续堵行较好的整体性第5节销筋笼制作和吊放1 .钢筋笼制作钢筋笼宽度应比槽段宽小300-100nni纲筋笼端部与接头管或混凝土接头面向应留15020Onm的空隙由于用砂浆制作的垫块容易在吊放钢筋笼时破碎又易擦伤榜学:而所以一般用薄钢板制作垫块焊于纲筋笼上.钢笳绑扎不宜用铁丝因镀锌铁丝对泥浆具有化学吸附作用会使铁丝绑扎点形成泥团影响混凝土于钢筋握央力因此一般先用铁纥临时先固定然后用点焊焊牢再拆除快四.为保证钢筋
6、笼整体刚度点炸数不得少于交叉点总数的50%.地下连续堵与范础板以及内部结构板梁柱墙的连接如采用预留锚固钢筋的方式锚固前微用光IRI钢筋直径不宜超过20三n2 .纲筋笼的吊放钢筋笼起吊时顶部要用一根横梁常用工字钢具长度要和钢）筋泥尺寸相适应两台吊车同时便作其中一钧吊住项部另一钩吊住中间部位则丝笼下瑞可系绳索用人力控制起吊时不能是钢筋定下端在地面上拖引以防造成卜湍钢筋穹曲变形纲筋笼插入槽内后检直起顶端而度是否符合设计要求然后将其搁置在导墙上如果钢筋笼足分段制作吊放时传接长下段纲筋笼要垂H悬挂在导墙上然后招上收纲筋笼垂直吊起上下两段钢筋发成且线连接.第6节水下海凝土浇筑1 .清底工作1）槽段开挖到设
7、计标商后在插放接头管和钢筋茏之前必须及时清除槽底淤泥和沉渣必要时在下笼后再作一次清底，2）清底的方法一般有沉淀法和置换法两种沉淀法是在土渣基本上都沉淀到槽底之后再进行消底置换法是在护槽结束之后对梢底进行认真活埋然后在土渣还没。沉淀之前就用新湘浆把槽内的泥浆前换出来使槽内泄浆的相对密度在1.15以下，2 .对混凝土的要求由于地卜连续塘梢段的浇筑过程具有一般水卜混减上浇筑的施工特点混凝士强庆等级一般不低于C20混凝土的级配除满足结构强度外还要满足水下混凝土施工的要求比如流态混凝十的塌落度宜控制在1520cm左右混凝土具有良好的和易性和流动性3 .混凝土浇筑1）地卜.连续墙混凝土运用导管在泥浆中潦注
8、的出于导管内混於上密度大于导管外的制装密度利用两者的压力差使混凝土从导管内流出在管U附近一定范阚内上升替换掉原来泥架的空间2）在混凝土浇筑过程中导管下口插入混凝土深度应控制在24m不宜过深或过浅3）在浇灌过程中各省不能作横向运动否则会使沉渣或泥浆混入混凝土内混凝土要连续漱筑不能长时间中断一般可允许中断510分钟最长只允许中断2030分钟为保持混蹂上的均匀性混凝上搅排好之后以1.5h内灌筑完毕为原则在夏天由于混凝土凝结较快所以必须在搅拌好之后Ih内尽快浇完否则应掺入适当的凝结剂4 ）浇注混凝土速度的控制在槽内混凝土面上升速度不应大于2mh5）在浇灌过程中要经常测锹混凝土灌注量和上升高度测加混肤上
9、上升商度UrFH测领地下谢蜘槽浸间的接头处目前所采用的地下连续墙接头形式很多简明的可分为两大类施工接头和结构接头1 .施工接头施工接头应满足受力和防治的要求并要求脩工简便质属可靠但目前尚缺少既能满足结构要求又方便施工的斑住方法施工接头有多种形式可供选择a.宜接连接构成接头单元槽段挖成后防即吊放钢筋笼浇灌混凝土混凝土与未开挖上体直接接触在开挖下一单元梢段时用冲击锤等将与土体相接触的混凝土改造成凹凸不平的连接间再浇灌混瓶士形成所谓直接接头而黏附在连接面的沉渣与土是用抓斗的斗齿或射水等方法消除的.b.接头管接头使用接头管形成槽段间的接头为了使施工时堤一个槽段纵向两端受到的水土压力大致相等一般可沿地卜
10、连接墙纵向将槽段分为一期和二期两类柑段待槽段内土方开挖完成后在该梢段的两端用起重设备放入接头管然后吊放钢筋笼和浇筑混凝土这时两端的接头管招当于模板的作用将用浇筑的混凝土于还未开挖的二期槽段的土体隔开特新浇混凝土开始初凝时用机械将接头管拔起这时已施工完成的一期槽段的两端和还未开挖的二期槽段之间分别刷有一个小圈孔组埃二期桥段施工时与其两端相邻的一期楙段已浇筑的混凝土半网形掂头表面进行处理将附着的水泥架与稔定液混合而成的胶凝物除去否则接头处止水性就很差胶凝物的铲除须采用专门设备例如电动刷刮刀等工具在接头处理后即可进行二期槽段钢筋定吊放和混凝土的淡筑这样：期槽段外凸的半圆形然头和一期槽段内凹的半圆形端
11、头相互战套形成整体C.接头管多用钢管每节长度15Cm左右采用内销连接既便于运输乂可使外壁平整光滑易于拔管2 .结构接头地下连续啮与内部结构的楼板柱梁连接的结构接头常用的有下列几种1）已接连接接头在浇筑地F连续墙体以前在连结部位预先埋设连结钢筋即将该连结筋战11接与槽段主筋连结另一端对折后与地下连续墙墙面平行且紧贴墙面待开挖地卜连续墙内借上体播出此墙面时常去该处的增而混;土而层铭出预埋纲筋然后可弯成所需的形状与后浇主体结构受力筋连接预埋连接纲筋一般选用级钢且直径不宜大于22Cm为方便弯折此狡埋钢的时可采用加热方法如果能避免急剧加热并认真施工钢筋强度几乎可以不受影响但考虑到连结处往往是结构薄弱环节
12、故钢筋数城可比计算增加20行的余量米用预埋钢筋的直接接头施工容易受力可推足日前用得最广泛的结何接头2）间接接头间接接头是通过钢板或钢构件作媒介连接地下连续墙和地下工程内部构件的接头一段有预埋连接钢板和预埋甲J力板预埋连接钢板是将钢板下先固定于地下连续墙例前流的相应部位待浇筑混凝土以及内墙面上方开挖后将面层混凝土南去雄出铜板然后用焊接方法将后浇的内部构件中的受力钢筋焊接在该预埋钢板上僮埋剪力块法与预埋钢板法是类似的剪力块连接件也事先段埋在地下连续墙内剪力制筋弯折放置于紧贴地面处待凿去混凝土外题后再与后浇构件相连:J力块连接件一般主要承受剪力。第5章朋图林第1节主拄项目1 .地下连续搞工程所用材料
13、碎抗质强度抗港标号必须符合设计要求和胞工规范的规定2 .挖槽的平面位置深度宽度利垂宜度必须符合设计要求3 .搬浆配制旗状稳定性槽底清理和汽换泥浆必须符合6直工规范的规定1.地下连续摘的制筋付架和鼓埋件的安装基本无变形预埋件基本无松动和遗漏标高位置符合要求2 .地下连续塔裸露墙面表面密实无渗漏孔洞混筋蜂窝的面枳不超过单元槽段裸党面积的23 .地卜连续墙的接头接缱处仅有少M夹泥无漏水现象第3节允许偏差1 .成墙后堵顶中心线允许偏差30HnI2 .谡去浮浆层后的墙顶标高允许偏差300Inn3 .裸露表面同部突出允许偏差100m4 .槽底沉渣厚度：承久结构W1.OOM临时结构W200三m5 .墙身垂直
14、度永久转构1/300临时结构1/150第6章成品1 .施工过程中应注意保妒现场的轴线和笛程桩2 .在钢筋笼制作运输和吊放过程中应采取措施防止网筋浇变形3 .钢筋笼在吊放入时不得破伤槽壁4 .钢筋笼入内之后应在4小时内灌注碎在溜注过程中应固定导管位置并采取指66防止混浆污染5 .注意保护外露的主筋和预埋件不受损坏第7章安全和环境1 .脩工时做好机械噪音的防护同时做好排污水的沉淀处理2 .施工时做好茶坑周四临边的防护3 .在导墙的混凝土达到设计强度之前禁止任何取里机械和运输设法在旁边行咬以防9堵受压变形第8章注3项1 .灌注混凝土速度的控制在槽内混凝土面上升速度不应大于2mh2 .在浇谶过程中导管不能作横向运动否则会使沉渣或池浆混入混凝卜.内3 .接头管任先要清洗及检件好拼接后要垂直防止由干扰曲变形4 .混域上应一次连续浇筑完成中间不能长时间中断第9章质西陈本工2标准应具品以下质量记录1 .地下连续墙施工图2 .水泥钢筋等合格证及取试报告3 .混域土配合比4 .混凝土浇筑施工记录5 .隐板脸收记录
