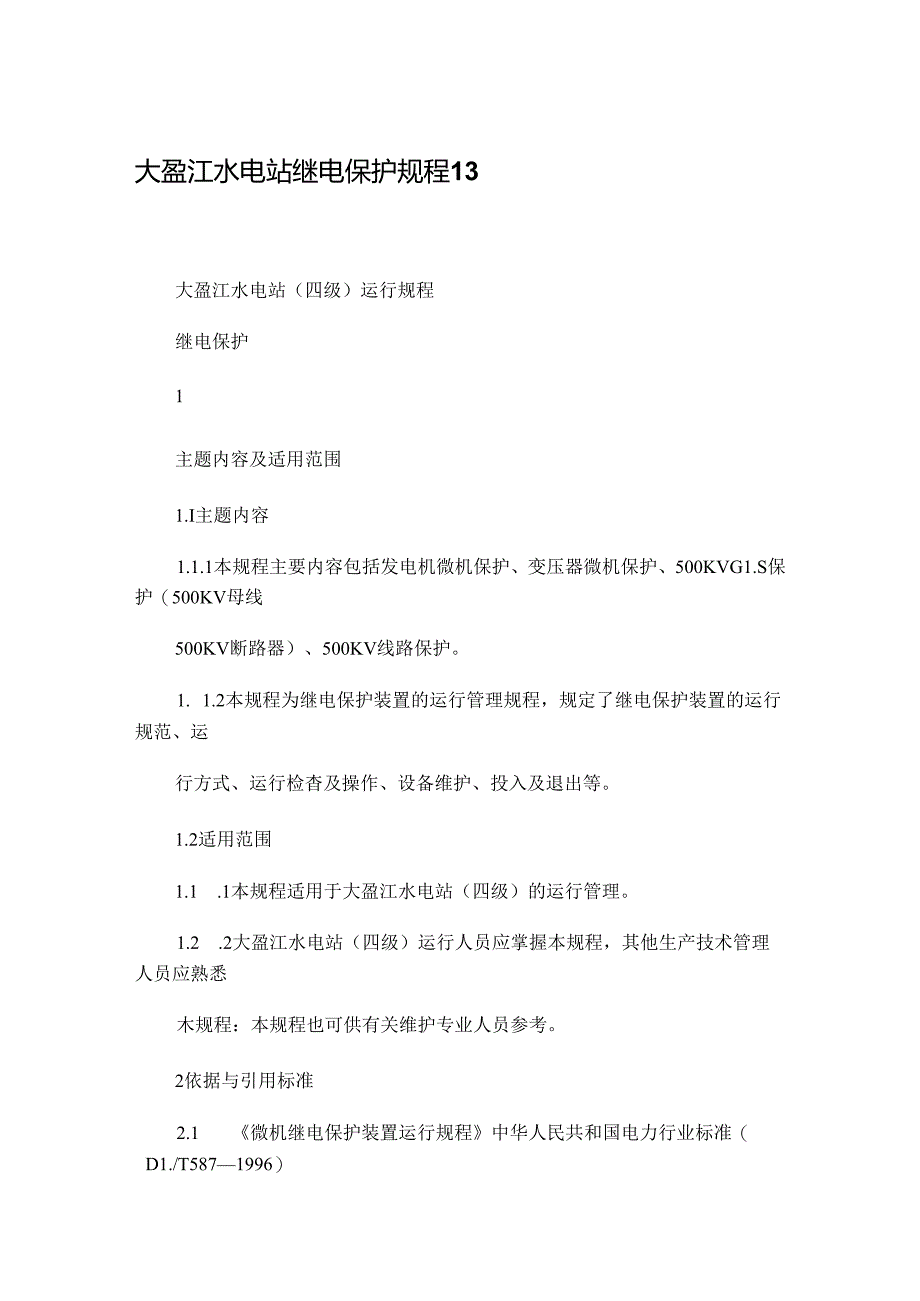

1、大盈江水电站继电保护规程13大盈江水电站（四级）运行规程继电保护1主题内容及适用范围1.I主题内容1.1.1本规程主要内容包括发电机微机保护、变压器微机保护、500KVG1.S保护（500KV母线500KV断路器）、500KV线路保护。1. 1.2本规程为继电保护装置的运行管理规程，规定了继电保护装置的运行规范、运行方式、运行检杳及操作、设备维护、投入及退出等。1.2适用范围1.1 .1本规程适用于大盈江水电站（四级）的运行管理。1.2 .2大盈江水电站（四级）运行人员应掌握本规程，其他生产技术管理人员应熟悉木规程：本规程也可供有关维护专业人员参考。2依据与引用标准2.1 微机继电保护装置运行

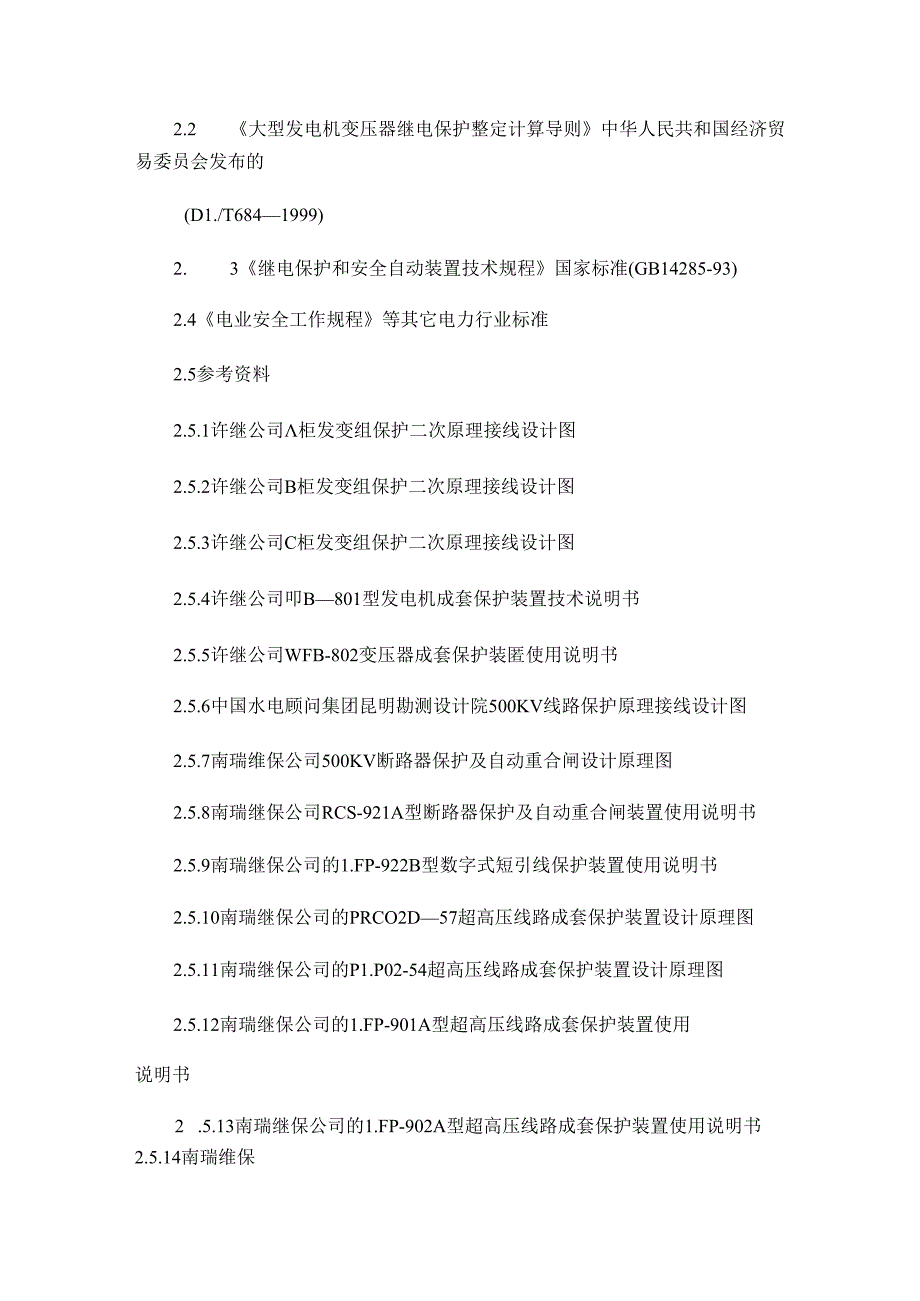

2、规程中华人民共和国电力行业标准（D1./T5871996）2.2 大型发电机变压器继电保护整定计算导则中华人民共和国经济贸易委员会发布的(D1./T6841999)2. 3继电保护和安全自动装置技术规程国家标准(GB14285-93)2.4电业安全工作规程等其它电力行业标准2.5参考资料2.5.1许继公司柜发变组保护二次原理接线设计图2.5.2许继公司B柜发变组保护二次原理接线设计图2.5.3许继公司C柜发变组保护二次原理接线设计图2.5.4许继公司叩B801型发电机成套保护装置技术说明书2.5.5许继公司WFB-802变压器成套保护装匿使用说明书2.5.6中国水电顾问集团昆明勘测设计院500
3、KV线路保护原理接线设计图2.5.7南瑞维保公司500KV断路器保护及自动重合闸设计原理图2.5.8南瑞继保公司RCS-921A型断路器保护及自动重合闸装置使用说明书2.5.9南瑞继保公司的1.FP-922B型数字式短引线保护装置使用说明书2.5.10南瑞继保公司的PRCO2D57超高压线路成套保护装置设计原理图2.5.11南瑞继保公司的P1.P02-54超高压线路成套保护装置设计原理图2.5.12南瑞继保公司的1.FP-901A型超高压线路成套保护装置使用说明书2 .5.13南瑞继保公司的1.FP-902A型超高压线路成套保护装置使用说明书2.5.14南瑞维保公司的1.FP925故障启动装置

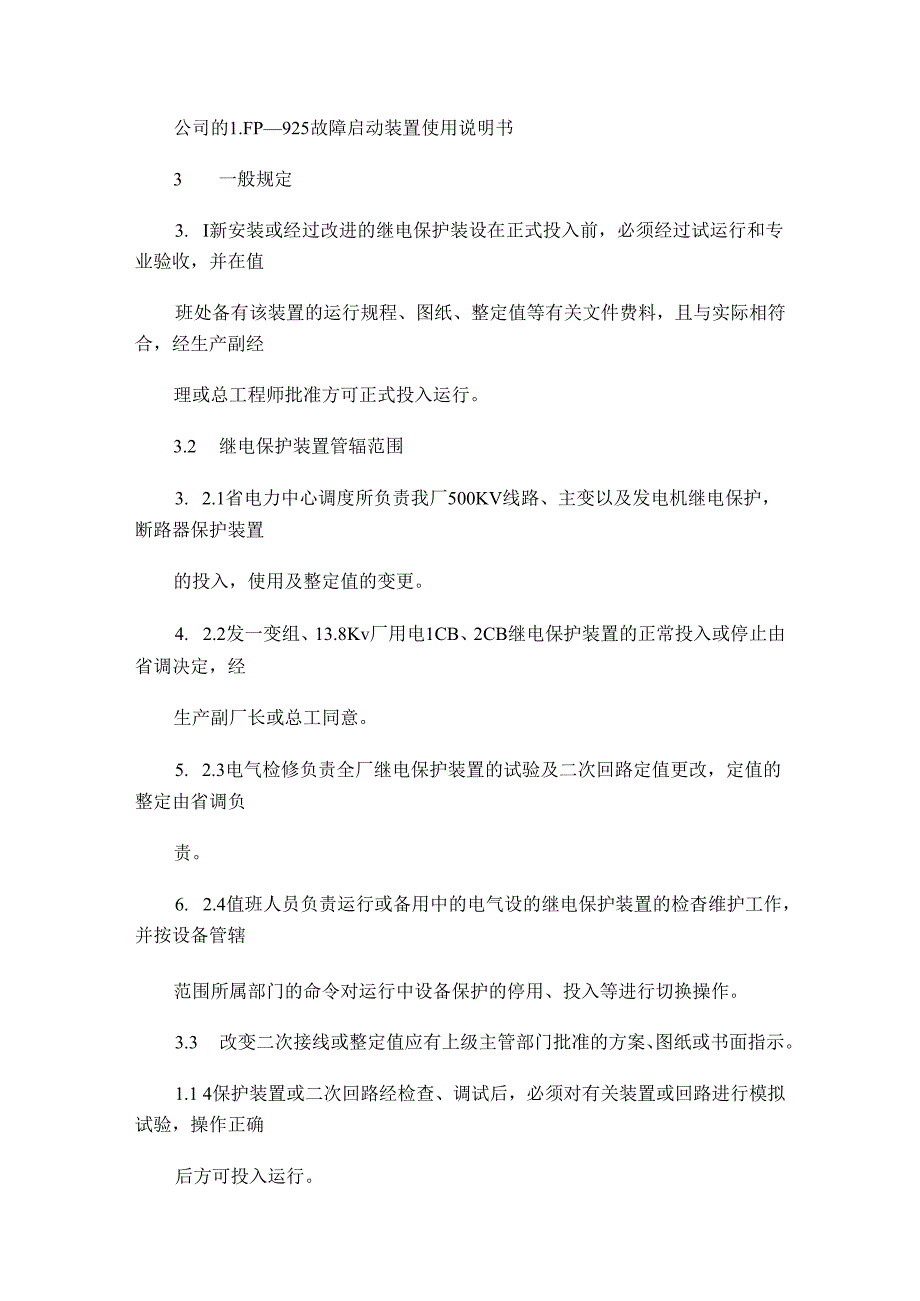

4、使用说明书3 一般规定3. I新安装或经过改进的继电保护装设在正式投入前，必须经过试运行和专业验收，并在值班处备有该装置的运行规程、图纸、整定值等有关文件费料，且与实际相符合，经生产副经理或总工程师批准方可正式投入运行。3.2 继电保护装置管辐范围3. 2.1省电力中心调度所负责我厂500KV线路、主变以及发电机继电保护，断路器保护装置的投入，使用及整定值的变更。4. 2.2发一变组、13.8Kv厂用电1CB、2CB继电保护装置的正常投入或停止由省调决定，经生产副厂长或总工同意。5. 2.3电气检修负责全厂继电保护装置的试验及二次回路定值更改，定值的整定由省调负责。6. 2.4值班人员负责运行
5、或备用中的电气设的继电保护装置的检杳维护工作，并按设备管辖范围所属部门的命令对运行中设备保护的停用、投入等进行切换操作。3.3 改变二次接线或整定值应有上级主管部门批准的方案、图纸或书面指示。1.1 4保护装置或二次回路经检查、调试后，必须对有关装置或回路进行模拟试验，操作正确后方可投入运行。1.5 继电保护改变二次接线或整定值的工作结束后，工作人员应分别在维电保护记录簿和定值记录簿上认真填写更改情况（包括接线变更、整定值改变等），并在现场向值长作必要的口头交待，并双方签名。1.6 运行方式及负荷潮流改变时，应考虑有关保护定值的更改或退出运行。1.7 保护使用原则（特殊情况下得到总工或值班调度
6、员同意除外）3 .7.1没有保护或保护不完善的设备不得投入运行：4 .7.2发电机运行时差动保护至少投入一套装更：3.7.3变压器运行时差动保护和重瓦斯保护不得同时退出运行。3.8运行值班人员的职责3.8.1值班人员在交接班检查或巡视时必须对继电保护及自动装置进行如下检查3.8.1.1保护装置的压板、切换开关位置应符合当时运行方式的要求:3. 8.1.2交、直流电源正常，运行监视灯亮；3.8. 1.3继电器标志齐全，外观完整，整定值正确：3.8.1.4保护装置各元件无过热现象，继电器接点正确，无烧伤现象;3.8.1.5接线端子无脱落松动，无跳火、冒烟及其它明显的不正常情况。3.8.2一股维电保
7、护投入使用前应注意以下事项3.8.2.1保护装置电源指示正常，各装置压板投退位世正确：3.8.2.2装置显示面板没有报警显示，而且是显示循环的电量数据，保护动作灯不亮；3.8.2.3运行中的设备，在投入保护压板前应用高内阻万用表测量压板两端确无电压后，方可投入：3.8.2.4运行中电气设备的继电保护必须按设备管辖部门的命令进行切除或投入，并把执行的情况汇报给发令人，并作详细的记录：3.8.2.5所有电气设备均不允许在无保护状态下运行，如工作信要必须短时停用部分保护装置时，根据调度管辖范围的划分，必须征得设备所属管辖部门的批准后方可进行。4发电机保护4.1装罡组成及说明发变组保护柜：WFB-80
8、1A发电机保护WFB-802A主变保护20HZ定子100%接地保护装置发变组B保护柜：WFB-801A发电机保护WIB-802A主变保护发变组C保护柜：WFB-804AGPS对时装置ZSZ-812一一GCB操作装置装置说明见许继公司说明书概述：WFB-800系列微机发-变组保护装置适用于各种容量、各种接线型式以及各种电压等级的发电机变压器组的保护。满足大型发-变组双套主保护、双套后备保护、非电量类保护完全独立的配置要求。同时，该系列保护也能直接与电厂综合自动化系统联接。该系列保护装置包括WFB-801A.WFB-802.WFB-8O4A,它们均采用相同的软、硬件平台结构，只是相关的硬件配置稍有区别。
