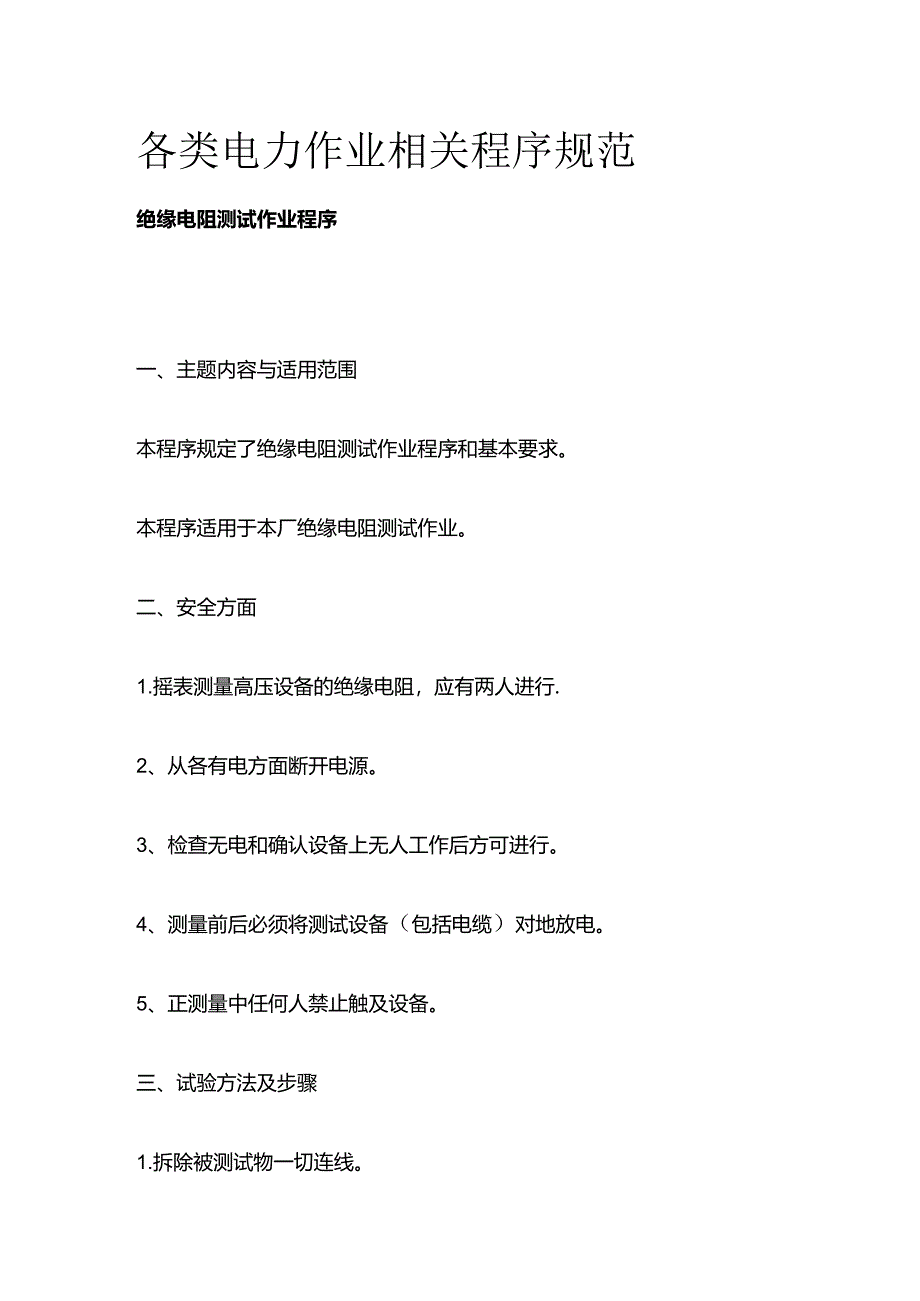

1、各类电力作业相关程序规范绝缘电阻测试作业程序一、主题内容与适用范围本程序规定了绝缘电阻测试作业程序和基本要求。本程序适用于本厂绝缘电阻测试作业。二、安全方面1.摇表测量高压设备的绝缘电阻，应有两人进行.2、从各有电方面断开电源。3、检查无电和确认设备上无人工作后方可进行。4、测量前后必须将测试设备（包括电缆）对地放电。5、正测量中任何人禁止触及设备。三、试验方法及步骤1.拆除被测试物一切连线。2、将被测试物接地放电，放电时间一般不少于1分钟。3、用干燥、清洁的柔软布（或棉纱），擦去被测试物表面的污垢。4、将摇表放置水平位置，检查摇表，在额定转速下（120转/分），指针应指示8。将摇表的火线（1
2、.）与地线（E）短时搭接一下,表针应指零。5、将被测试物接地线接于摇表的E端子上，将被测试引出线接于摇表的1.端子上，（如被测试物表面有可能产生泄漏时，应加屏蔽，该接线接至摇表的G上）6、以恒定速度转动摇表把手，（每分钟120转），其指针逐渐上升,待一分钟后，记录其绝缘电阻值，对于电容量较大的被测试物，需待指针稳定后，记录绝缘电阻值.7、电缆测试完毕前，必须先断开摇表（1.）火线，方可停止转动摇表把手，防止7寸总表放电。8、试验完毕或重复试验时，必须先将被测试物对地充分放电，至少两分钟。9、记录被测试物温度和气候情况。灯柱、照明灯具检修作业程序一、主题内容与适用范围本程序规定了灯柱、照明灯具检
3、修作业前（中、后）的验收试运行的全部工作程序。本程序适用于本厂各种灯柱、照明灯具检修作业。二、开工前应完成的工作1、应做修前调查，确定主要修程。2、携带的工具、材料、备品与工作彳王务相同。3、工作组员对工作任务明确。4、各项安全措施齐全.三、检修中应做到1.做好修中检直,精检细修。2、按标准化作业程序进行。四、检修内容、保养范围1.检查柱体、台架、登高设备和防护设施，紧固各部构件，对锈蚀部分进行除锈涂漆；2、清扫检修灯具，调整灯光，更换不良灯具配件;3、检查控制装置及配管、配线；4、检查光电控制器性能；(检修范围1、检修及校正柱体、修换台架、登高设备；2、更换个别不良灯具；3、修换控制装置、更
4、换不良元件；4、制奂不良配电器箱。五、修后的验收试运行承修者应办理竣工手续，由公司组织有关施工、运行、检修人员进行验收。六、各类检修完成后手续完备，符合送电条件的，均可投入试运行.电力值班故障处理程序一、主题内容与适用范围本程序适用于本厂电力值班故障处理。二、接到故障信息后,记录好时间、地点、故障发生的处所和类别。三、汇报给有关领导和地方电业局调度。四、及时赶赴故障处所.五、确认故障位置及故障范围.六、及时弄清情况，直找故障原因，迅速处理恢复。七、遇有疑难情况,立即向上汇报，采取对策处理。八、若遇危及人身安全的故障，在故障未排除前，处理人员不得离开,应看护好现场，并设置安全防护措施。九、故障处
5、理完毕，要反复确认，检察无异状，恢复正常后方可离开，并记录恢复时间。十、将情况如实向上级汇报。十一、按规定如实填写故障登记薄。低压带电接火程序一、主题内容与适用范围本程序规定了低压带电接火的基本要求和程序。本程序适用于本厂低压带电接火作业。二、低压带电接火时，工作人员应必须穿紧袖口的工作服，绝缘良好的靴（鞋），戴工作帽（安全帽）和干燥整洁的线手套。应使用绝缘钳子，禁止使用刀子、锤子、金属尺和铁刷子等能够导电的工具.三、接火时不允许带负荷接续导线。四、在杆上接火时，一般一根杆允许一人工作，且必须有监护人，当线路不复杂时，又采取了可靠的安全措施，可以两人同时工作。五、接火时分清相线和零线。先接零线
6、，后接相线。六、接线时，应先将接线与被接线的导体部分接触可靠，而后进行缠绕（绑扎）。七、接火时，只允许接触一个导体，不允许人体或工具同时接触相邻导线或一相一零导线，以免造成人体中电回路。开关箱、引入线、电缆计表程序一、主题内容与适用范围本程序规定了开关箱、引入线、电缆计表的程序和基本要求。本程序适用于厂开关箱、引入线、电缆计表的作业。二、开关箱1、记录开箱时间.2、开关箱外部清扫.3、开关箱结构和安装检查。4、检直进线电压，A、B、Ce5、清扫检查闸刀、紧固螺丝。6、剧奂不良闸刀及熔丝。7、切断动力、照明各分路开关。8、切断电源总开关（熔断器）o9、表计外观检查.10、清扫检查CT、紧固螺丝。
7、I1.检直各部接点。12、清扫开关箱内灰尘、杂物。13、合上总电源开关。14、各分路开关送电试验。15、外灯试验，修复处理。16、核对开关箱接线图，补齐标签。17、恢复计表前各回路供电状态。18、记录开箱时间。三、引入线1、导线极其绝缘。2、交叉、跨越、接近各部距离。3、引入口防水弯头及绝缘。4、接地装置。四、引入包览1、沿路径巡视.2、外观检直.3、电缆头及引线端子检杳。4、电缆接头箱及附件检直。、开工前，首先由工作领导人或执行人宣读工作票，使每个工作组员明白作业内容、要求和范围.、工作领导人（执行人）向工作组组员分配工作任务及宣布工作范围.丙、工作领导人（执行人）到达工作现场向工作组员讲明
8、停电范围、带电具体部位、有关注意事项。待工作人员全部无疑时，工作领导人（执行人）方可发布开工命令。2、检修内容1.高压部分、清扫瓷件表面污垢，检查有无裂、破损及爬闪痕迹，如有进行更换；、检有导电部分各接续处的连接是否紧密，铜铝接点有无腐蚀现象，如有应除掉腐蚀层，并涂中性凡士林或更换接头；、检查设备外壳和机架的接地线是否牢固、可靠有无断裂（或断股）及锈蚀，如有进行处理或更换；、检直操作等专动机构各部件的销子、螺线是否少或脱落，电动和手动操作机构动作是否灵活；、检查隔离开关及负荷开关的触头有无烧伤及麻点，并清除弧内的碳质，调整断开距离及接触深度和密贴程度；、检直高压熔断器容量大小与负荷是否相符，熔
9、管应无裂纹，接触良好，上下端保护应牢靠,无烧伤痕迹，否者应处理或更换；、电压及电流互感器应遥测绝缘电阻，检查二次端子线有无开路或短路现象，接地是否良好、牢靠，环氧树脂绝缘的电压、电流互感器应检查表面有无放电烧伤现象；、高压母线的固定是否牢固、平直，相应颜色是否良好，如脱漆要重新刷补。、电容器的检修内容如下：移相电容器外壳有无膨胀变形、渗、漏，根据情况妥善处理，瓷瓶有无破损和放电痕迹，构架和固定徭件是否良好，放电装置是否良好。熔丝有无烧溶和破损，接地是否良好，熔值和摇测的绝缘电阻应符合规定，清除外壳及构架上的污垢，送电后有无异常，三相电流是否平衡。2、二次部分、总体检查变、配电盘上，分、合闸信号
10、灯和其它信号灯指示应正确无误；各种自动装置动作是否准确无误；各种开关及熔断器的接点处有无过热、变色、接触不良；各种熔丝是否熔断；盘面各种设备有无破损、锈蚀、松动。、仪表和设备的检杳及试验：检直试验电压表、电流表、功率表和Ce)S表是否合格及误差范围;各种继电器的特性和定值试验，更换不合格继电器；各种音响装置动作是否正确、良好。、二次回路接线检查：二;欠接线绝缘是否破损，摇测绝缘值应符合规定；端子排固定及导线联接是否良好；二次回路的标志编号应清楚正确，否则应核对后重新描好；二次回路串接的各种开关接点继电器，接点应接触良好；、保护无件的检修试验：电压、电流互感器的变化及绝缘试验;各种保护的定值试验
11、;整组模拟试验和调整；自动重合闸和自投装置的动作试验及调整；、直流系统的检修及试验：检直试验整流盘各种各元器件是否良好；摇测整流变压器绝缘电阻；逆流继电器和其它保护继电器的试验整定；储能电容及检查试验，电容量测试，绝缘电阻测量，充放电的检杳，实际分闸能力的试验；整个直流回路对地绝缘电阻的摇测:不小于05欧用100OV摇表3、以上工作结束后，进行交流耐压i式验（每两年一次）：、母线的耐压试验；、隔离开关、送件等一次设备的耐压试验；、电流及电压互感器的耐压试验；、避雷器的特性试验；、电力电缆的直流耐压及泄漏试验；、电力电容器的耐压试验.4、配电装置修程范围：、保养范围对全部配电装置进行清扫、检查；
12、修换不良的断路器零件；检直、修理各种开关接点和接触性能及分、合闸位置，调整传动机构；检查各种灯光、音响信号；检查各动力部分和避雷装置，测量接地电阻；按照电力设备的试验周期、项目及标准进行试验；清扫、检修电流、电压互感器、维修范围借住要耐压试验，更换不良套管、绝缘子；修换不良的继电保护元件、仪表及更换不良的控制电缆和绝缘配线；修整不良母线的接地，涂配已退色的各部油漆；对断流路器作内部检查、调整；更换不良的整流元件和蓄电池极板；检修过电压保护装置和接地装置；紧固构架并作防锈处理；修换不良配件.四、移相电容器检修、补偿电容器虽设有自动放电装置，因放电回路有一定阻抗，仍将有残余电荷存在,故：触及前必须
13、再次用接地封线商妾短路对地放电。()、清扫电容器和电容器架，检查各台电容高压熔丝是否合适，有无熔断，高压熔丝应不超过电容器额定电流的1.3倍。、检查放电装置和放电指示灯有无烧损。、检查电容器有无鼓肚、渗漏没、瓷瓶有无损坏。、电容器连接硬母线相序颜色应明显，否则应补涂或重涂。依、电容器架有锈蚀时应除锈补涂。2、根据试验结果更换不良电容器，调整电容器组，使各相电流差不超5%五、高压配点盘检查、清扫盘架、盘面和后防护栅栏，脱漆部分应锈补漆。、盘架应生根稳固、牢靠、接地良好。、盘面各门和后防护栅栏锁应完整无损，开闭灵活.、盘面至少灯固定良好，完整无损。、盘上端子排应稳固无损.GJ盘面指示仪表应能正确指
14、示运行状态。2、检直盘面防护隔板，两段母线间及防护网栏及各支持架均应牢固无锈蚀，否则应加固和补漆.火、隔离开关的机械联锁完好可靠。六、IOKV母线的检修、清扫母线、清除积灰和脏污，打磨放电熔电,必要时更换母线。、检查母线固定情况,要求平整、牢靠，相间距离均匀。、检查母线附属配件，要求螺栓、螺帽、垫片、夹板、齐全无锈蚀。、检查母线接头，要求接头良好，无过热现象，采用螺栓连接的，螺栓应拧紧，平垫、弹簧垫应齐全.接头用005X10亳米塞尺检直，局部塞入不大于5毫米,焊接头应无裂纹。、清除铜、铝接头氧化物，更换腐蚀的铜铝过渡片，有过热现象的母线接头应打开重做.收、枪查绝缘子及套管、要求整洁完好，用2500V摇表测量母线电阻庆符合规定。、检查母线相序颜色，要求颜色鲜明，补刷脱漆部分，必要是重刷。W、补贴已熔化和脱落的示温腊片。七、修后试运行及验收、维修、保养后，承修者要填写检修验收单，物资设备科要组织有关人员进行验收。（）、各类修程验收合格后，均应进行试电运行。
