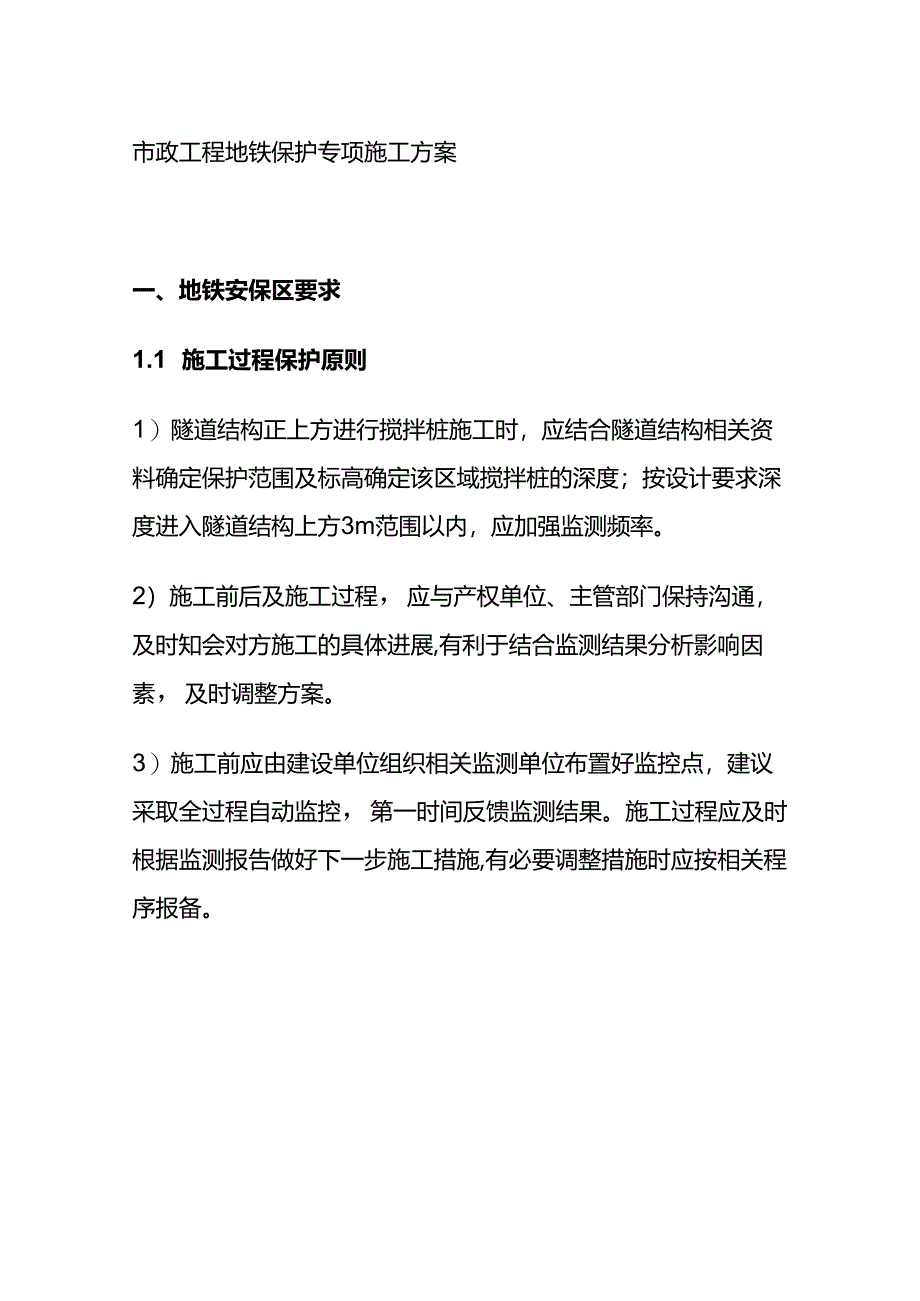

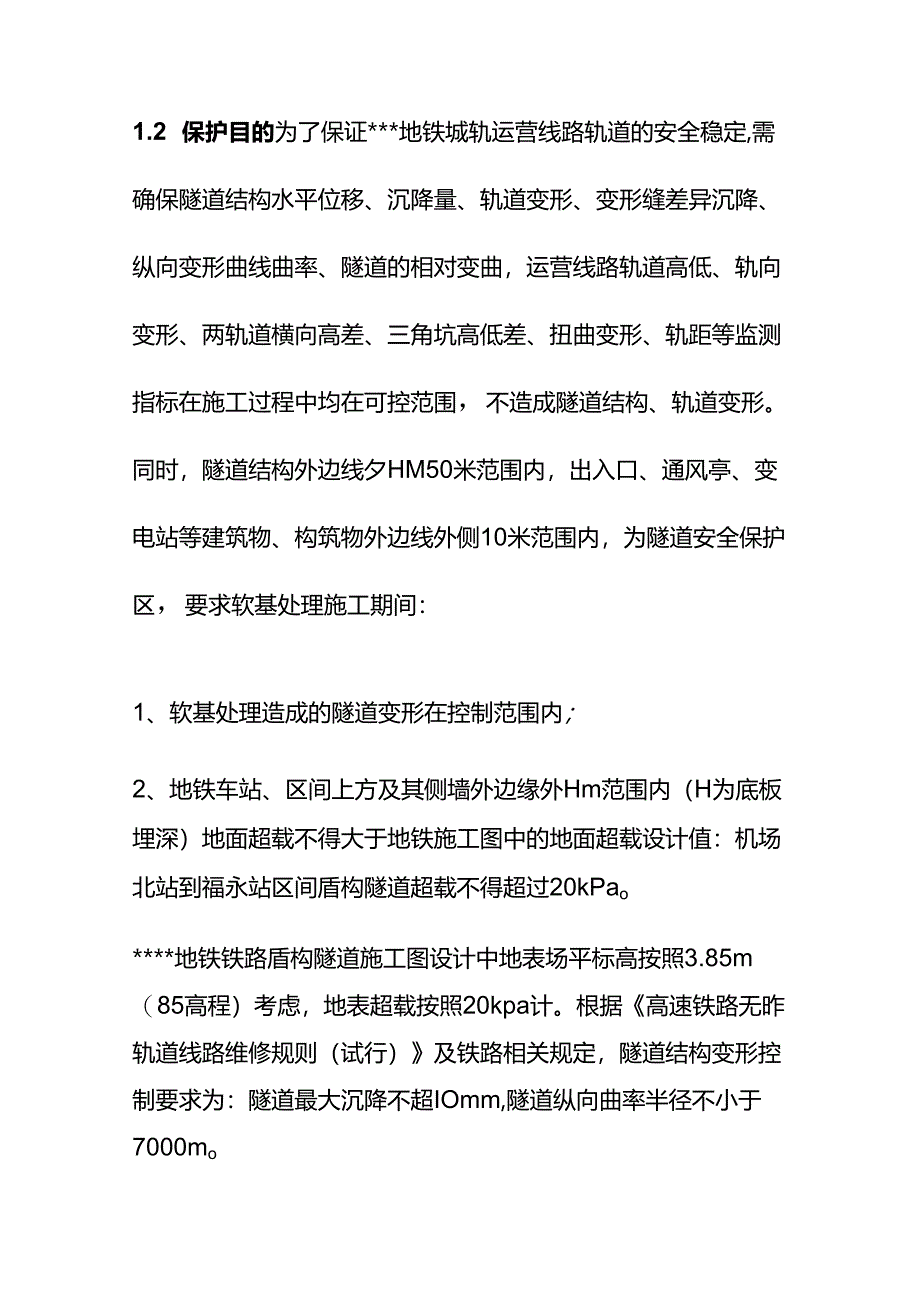

1、市政工程地铁保护专项施工方案一、地铁安保区要求1.1 施工过程保护原则1)隧道结构正上方进行搅拌桩施工时,应结合隧道结构相关资料确定保护范围及标高确定该区域搅拌桩的深度;按设计要求深度进入隧道结构上方3m范围以内,应加强监测频率。2)施工前后及施工过程,应与产权单位、主管部门保持沟通,及时知会对方施工的具体进展,有利于结合监测结果分析影响因素,及时调整方案。3)施工前应由建设单位组织相关监测单位布置好监控点,建议采取全过程自动监控,第一时间反馈监测结果。施工过程应及时根据监测报告做好下一步施工措施,有必要调整措施时应按相关程序报备。1.2 保护目的为了保证*地铁城轨运营线路轨道的安全稳定,需确
2、保隧道结构水平位移、沉降量、轨道变形、变形缝差异沉降、纵向变形曲线曲率、隧道的相对变曲,运营线路轨道高低、轨向变形、两轨道横向高差、三角坑高低差、扭曲变形、轨距等监测指标在施工过程中均在可控范围,不造成隧道结构、轨道变形。同时,隧道结构外边线夕HM50米范围内,出入口、通风亭、变电站等建筑物、构筑物外边线外侧10米范围内,为隧道安全保护区,要求软基处理施工期间:1、软基处理造成的隧道变形在控制范围内;2、地铁车站、区间上方及其侧墙外边缘外Hm范围内(H为底板埋深)地面超载不得大于地铁施工图中的地面超载设计值:机场北站到福永站区间盾构隧道超载不得超过20kPao*地铁铁路盾构隧道施工图设计中地表

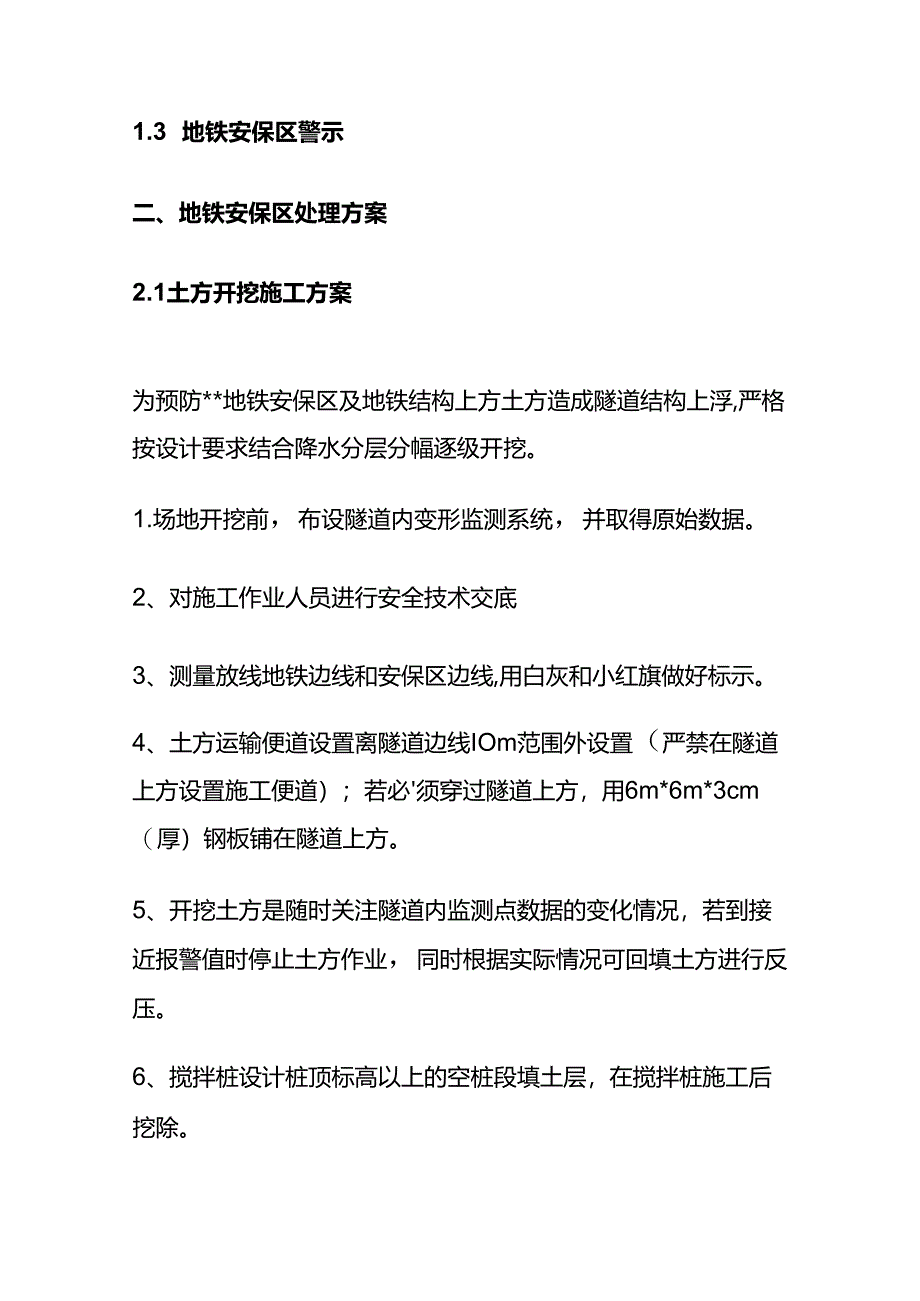

3、场平标高按照3.85m(85高程)考虑,地表超载按照20kpa计。根据高速铁路无昨轨道线路维修规则(试行)及铁路相关规定,隧道结构变形控制要求为:隧道最大沉降不超IOmm,隧道纵向曲率半径不小于7000mo1.3 地铁安保区警示二、地铁安保区处理方案2.1土方开挖施工方案为预防*地铁安保区及地铁结构上方土方造成隧道结构上浮,严格按设计要求结合降水分层分幅逐级开挖。1.场地开挖前,布设隧道内变形监测系统,并取得原始数据。2、对施工作业人员进行安全技术交底3、测量放线地铁边线和安保区边线,用白灰和小红旗做好标示。4、土方运输便道设置离隧道边线IOm范围外设置(严禁在隧道上方设置施工便道);若必须穿
4、过隧道上方,用6m*6m*3cm(厚)钢板铺在隧道上方。5、开挖土方是随时关注隧道内监测点数据的变化情况,若到接近报警值时停止土方作业,同时根据实际情况可回填土方进行反压。6、搅拌桩设计桩顶标高以上的空桩段填土层,在搅拌桩施工后挖除。7、基坑安全防护当开挖深度超过1.5m,按规定必须设置安全防护栏杆,并挂密目安全网,防止发生危险,应按以下要求设立安全围栏。1)所有安全防护围栏栏杆用扣件连接,便于拆装;2 )立杆高度外露1.2m,打入地面深度不小于50cm,距离基坑边缘不小于50cm,立杆横向间距2.53.0m;3 )横杆为上下双层,间距60cm;4 )上下基坑要预留通道口,宽度不小于80cm;
5、5 )栏杆刷红白相间油漆,间距25cm,起警示作用;6)栏杆上挂好密目安全网;7)在栏杆醒目位置挂设安全警示标志牌(标志牌由项目部统一制作、下发)O2.2水泥搅拌桩施工方法及地铁保护安全措施1.水泥搅拌桩施工本工程水泥搅拌桩施工前先进行土方开挖,开挖标高为设计桩顶标高以上300mm,本工程的搅拌桩分两种布桩方式,分别为6550(g)1100mm的水泥搅拌桩和550120Omm的水泥搅拌桩,上述两种桩型主要区别在于间距不同,施工工艺相同,下面以单桩搅拌桩为主描述搅拌1U3ii2、工艺流程3、施工机械采用XPJ-10B21型多功能旋喷搅拌桩机技术参数:1)地基加固深度:21m2 )成桩直径:200
6、-100Omm3 )钻机转速:(正)rmin14.69rmin(1.档)、24.91rmin(2档)、43.82rmin(3档)、69.72rmin(4档)x107.36rmin(5档);4 )钻槌专速:(反)rmin18.46rminQ档)、31.32rmin(2档X54.45rmin(3档)、87.57rmin(4档)、134.57rmin(5档)5 )最大扭矩:55KNM6 )下钻速度:m/min(0.2270.4690.8261.3152.025)提升速度:m/min(0.2350.3991.7021.1171.720)7 )钻杆规格:R150150mm.8)纵向单步行程:1.5m横向
7、单步行程:0.5m9)电动机功率:主电机:55kW、油泵电机15kW.4、搅拌桩施工1)施工场地平整:先探孔,清除一切地面和地下障碍物;当水泥搅拌桩下钻时遇到砂层、卵石、孤石等影响因素,均易出现下钻困难无法成桩,可先使用挖机挖除地下一切障碍物,并采用螺旋钻进行引孔。场地低洼处先抽水和清淤,分层夯实回填粘性土料。2)桩位放样:由现场技术员根据设计图纸和测量控制点放出桩位,桩位平面偏差不大于5cm,放样完成后及时通知甲方、监理方复核。3)桩机就位:采用卷扬机移动搅拌桩机到达作业位置,并调整桩架垂直度;当地面起伏不平时,应使起吊设备保持水平。4)制备水泥浆:开始按确定的配合比拌制水泥浆,并将配制好的
