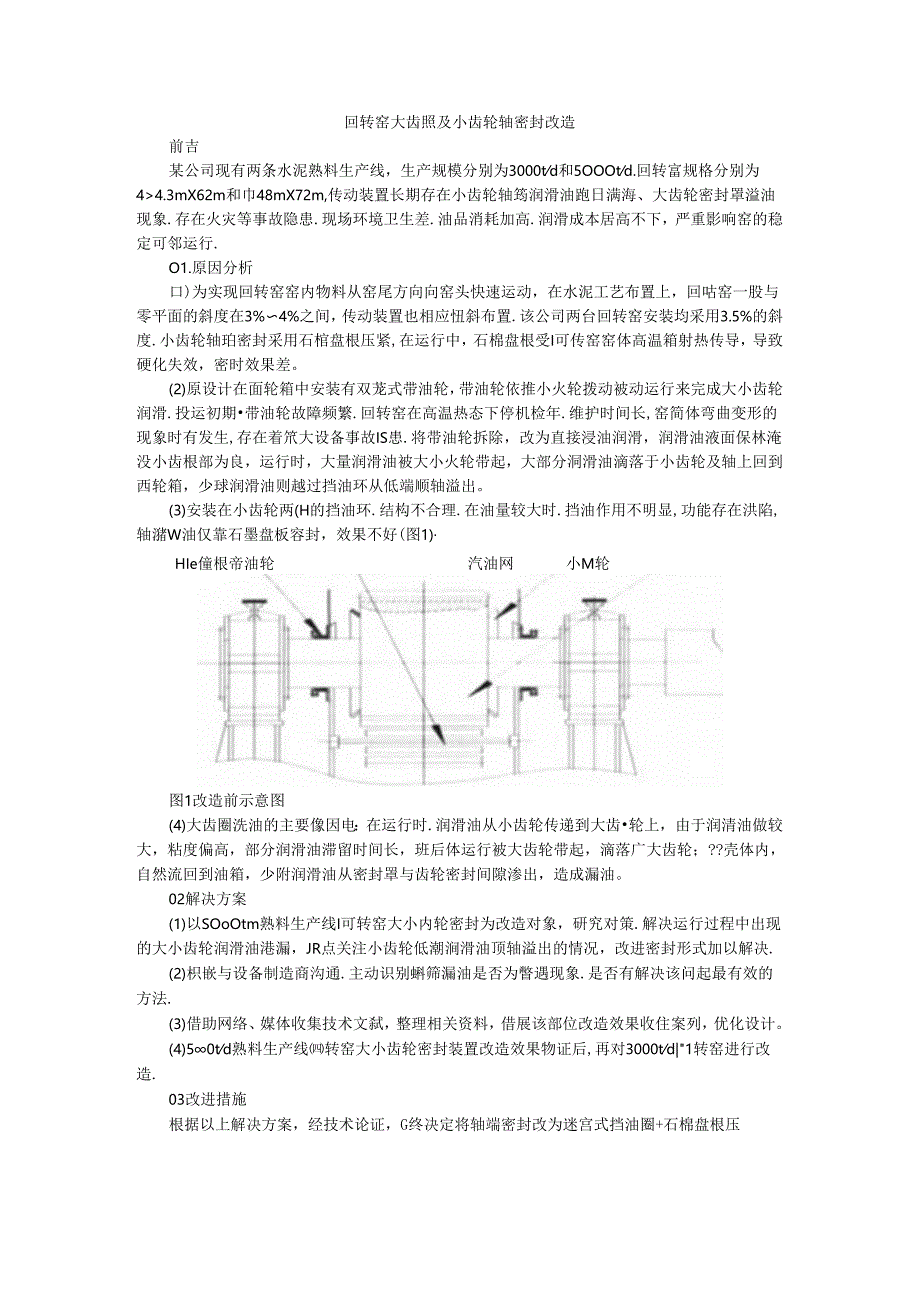

1、回转窑大齿照及小齿轮轴密封改造前吉某公司现有两条水泥熟料生产线，生产规模分别为3000td和5OOOtd.回转富规格分别为44.3mX62m和巾48mX72m,传动装置长期存在小齿轮轴筠润滑油跑日满海、大齿轮密封罩溢油现象.存在火灾等事故隐患.现场环境卫生差.油品消耗加高.润滑成本居高不下，严重影响窑的稳定可邻运行.O1.原因分析口)为实现回转窑窑内物料从窑尾方向向窑头快速运动，在水泥工艺布置上，回咕窑一股与零平面的斜度在3%4%之间，传动装置也相应忸斜布置.该公司两台回转窑安装均采用3.5%的斜度.小齿轮轴珀密封采用石棺盘根压紧,在运行中，石棉盘根受I可传窑窑体高温箱射热传导，导致硬化失效，
2、密时效果差。(2)原设计在面轮箱中安装有双茏式带油轮，带油轮依推小火轮拨动被动运行来完成大小齿轮润滑.投运初期带油轮故障频繁.回转窑在高温热态下停机检年.维护时间长,窑简体弯曲变形的现象时有发生,存在着笊大设备事故IS患.将带油轮拆除，改为直接浸油润滑，润滑油液面保林淹没小齿根部为良，运行时，大量润滑油被大小火轮带起，大部分洞滑油滴落于小齿轮及轴上回到西轮箱，少球润滑油则越过挡油环从低端顺轴溢出。(3)安装在小齿轮两(H的挡油环.结构不合理.在油量较大时.挡油作用不明显,功能存在洪陷,轴潴W油仅靠石墨盘板容封，效果不好(图1)HIe僮根帝油轮汽油网小M轮图1改造前示意图(4)大齿圈洗油的主要像
3、因电：在运行时.润滑油从小齿轮传递到大齿轮上，由于润清油做较大，粘度偏高，部分润滑油滞留时间长，班后体运行被大齿轮带起，滴落广大齿轮；?壳体内，自然流回到油箱，少附润滑油从密封罩与齿轮密封间隙渗出，造成漏油。02解决方案(1)以SOoOtm熟料生产线I可转窑大小内轮密封为改造对象，研究对策.解决运行过程中出现的大小齿轮润滑油港漏，JR点关注小齿轮低潮涧滑油顶轴溢出的情况，改进密封形式加以解决.(2)枳嵌与设备制造商沟通.主动识别蝌筛漏油是否为瞥遇现象.是否有解决该问起最有效的方法.(3)借助网络、媒体收集技术文弑，整理相关资料，借展该部位改造效果收住案列，优化设计。(4)50td熟料生产线转窑

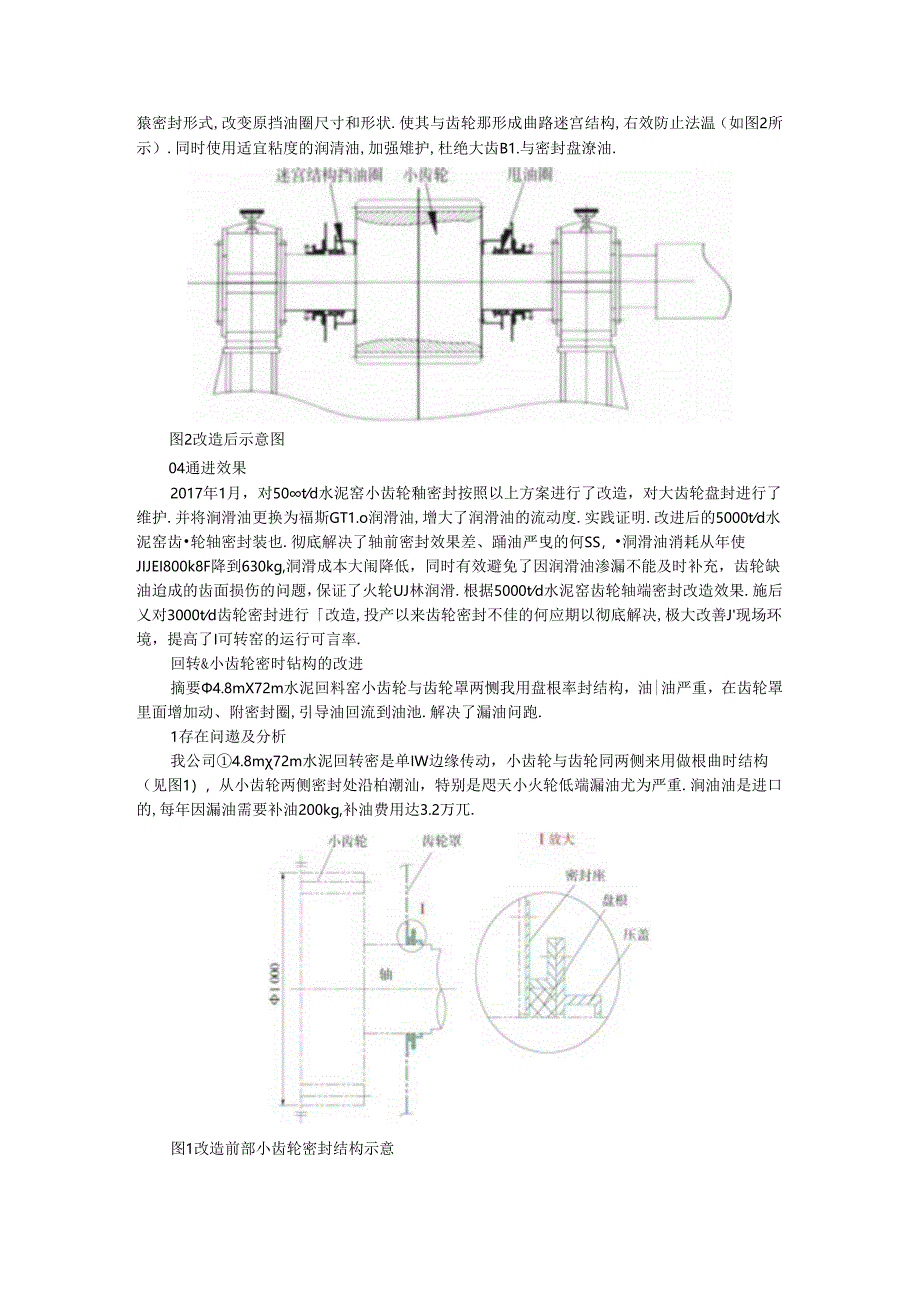

4、大小齿轮密封装置改造效果物证后,再对3000td|1转窑进行改造.03改进措施根据以上解决方案，经技术论证，G终决定将轴端密封改为迷宫式挡油圈+石棉盘根压猿密封形式,改变原挡油圈尺寸和形状.使其与齿轮那形成曲路迷宫结构,右效防止法温（如图2所示）.同时使用适宜粘度的润清油,加强雉护,杜绝大齿B1.与密封盘潦油.图2改造后示意图04通进效果2017年1月，对50td水泥窑小齿轮釉密封按照以上方案进行了改造，对大齿轮盘封进行了维护.并将涧滑油更换为福斯GT1.o润滑油,增大了润滑油的流动度.实践证明.改进后的5000td水泥窑齿轮轴密封装也.彻底解决了轴前密封效果差、踊油严曳的何SS，洞滑油消耗从
5、年使JIJEI800k8F降到630kg,洞滑成本大闱降低，同时有效避免了因润滑油渗漏不能及时补充，齿轮缺油迨成的齿面损伤的问题，保证了火轮UJ林润滑.根据5000td水泥窑齿轮轴端密封改造效果.施后乂对3000td齿轮密封进行改造,投产以来齿轮密封不佳的何应期以彻底解决,极大改善J现场环境，提高了I可转窑的运行可言率.回转&小齿轮密时钻构的改进摘要4.8mX72m水泥回料窑小齿轮与齿轮罩两恻我用盘根率封结构，油|油严重，在齿轮罩里面增加动、附密封圈,引导油回流到油池.解决了漏油问跑.1存在问遨及分析我公司4.8m72m水泥回转密是单IW边缘传动，小齿轮与齿轮同两侧来用做根曲时结构（见图1），

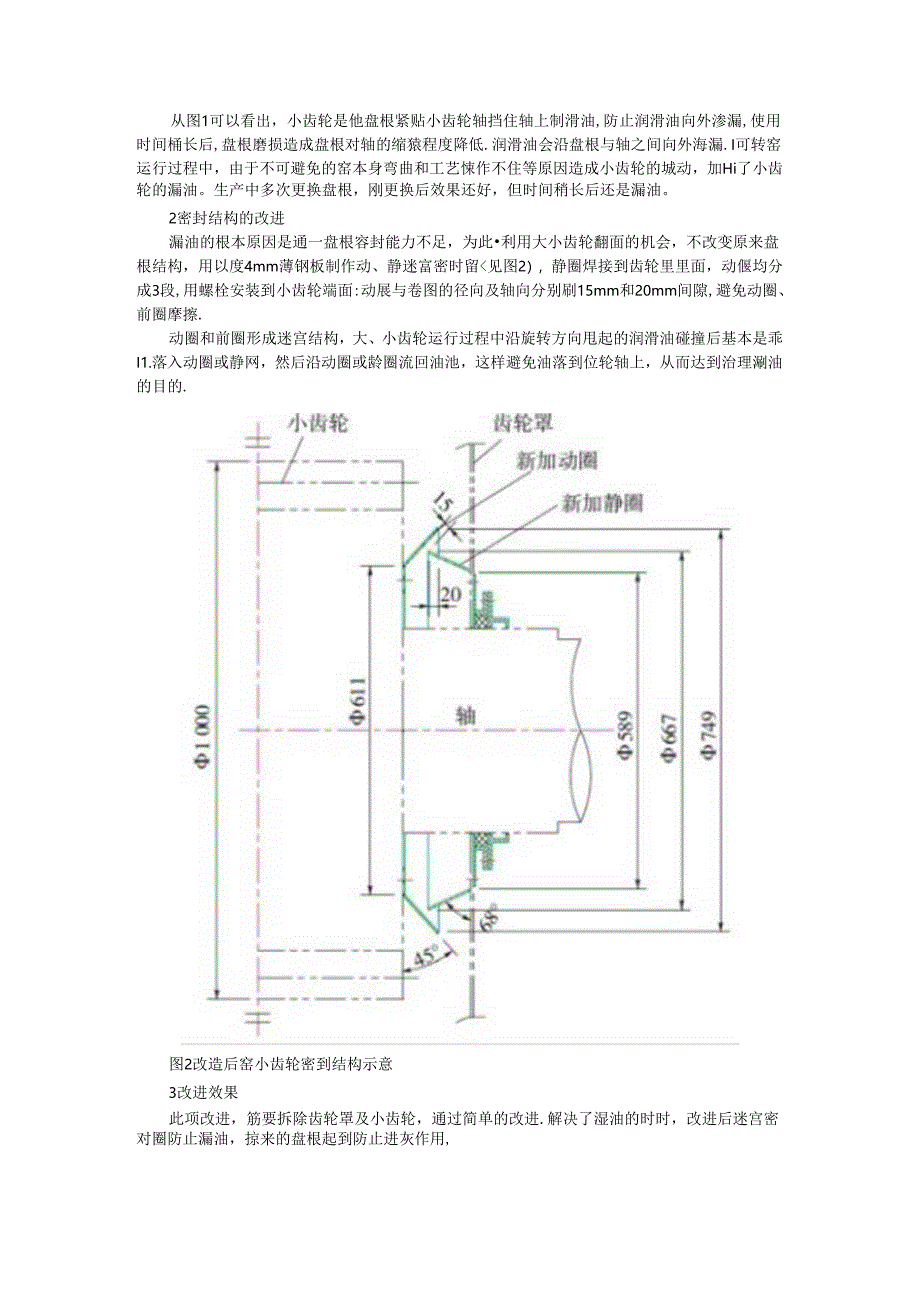

6、从小齿轮两侧密封处沿柏潮汕，特别是咫天小火轮低端漏油尤为严重.涧油油是进口的,每年因漏油需要补油200kg,补油费用达3.2万兀.图1改造前部小齿轮密封结构示意从图1可以看出，小齿轮是他盘根紧贴小齿轮轴挡住轴上制滑油,防止润滑油向外渗漏,使用时间桶长后,盘根磨损造成盘根对轴的缩猿程度降低.润滑油会沿盘根与轴之间向外海漏.I可转窑运行过程中，由于不可避免的窑本身弯曲和工艺悚作不住等原因造成小齿轮的城动，加Hi了小齿轮的漏油。生产中多次更换盘根，刚更换后效果还好，但时间稍长后还是漏油。2密封结构的改进漏油的根本原因是通一盘根容封能力不足，为此利用大小齿轮翻面的机会，不改变原来盘根结构，用以度4mm薄钢板制作动、静迷富密时留见图2），静圈焊接到齿轮里里面，动偃均分成3段,用螺栓安装到小齿轮端面:动展与卷图的径向及轴向分别刷15mm和20mm间隙,避免动圈、前圈摩擦.动圈和前圈形成迷宫结构，大、小齿轮运行过程中沿旋转方向甩起的润滑油碰撞后基本是乖I1.落入动圈或静网，然后沿动圈或龄圈流回油池，这样避免油落到位轮轴上，从而达到治理涮油的目的.图2改造后窑小齿轮密到结构示意3改进效果此项改进，筋要拆除齿轮罩及小齿轮，通过简单的改进.解决了湿油的时时，改进后迷宫密对圈防止漏油，掠来的盘根起到防止进灰作用,
