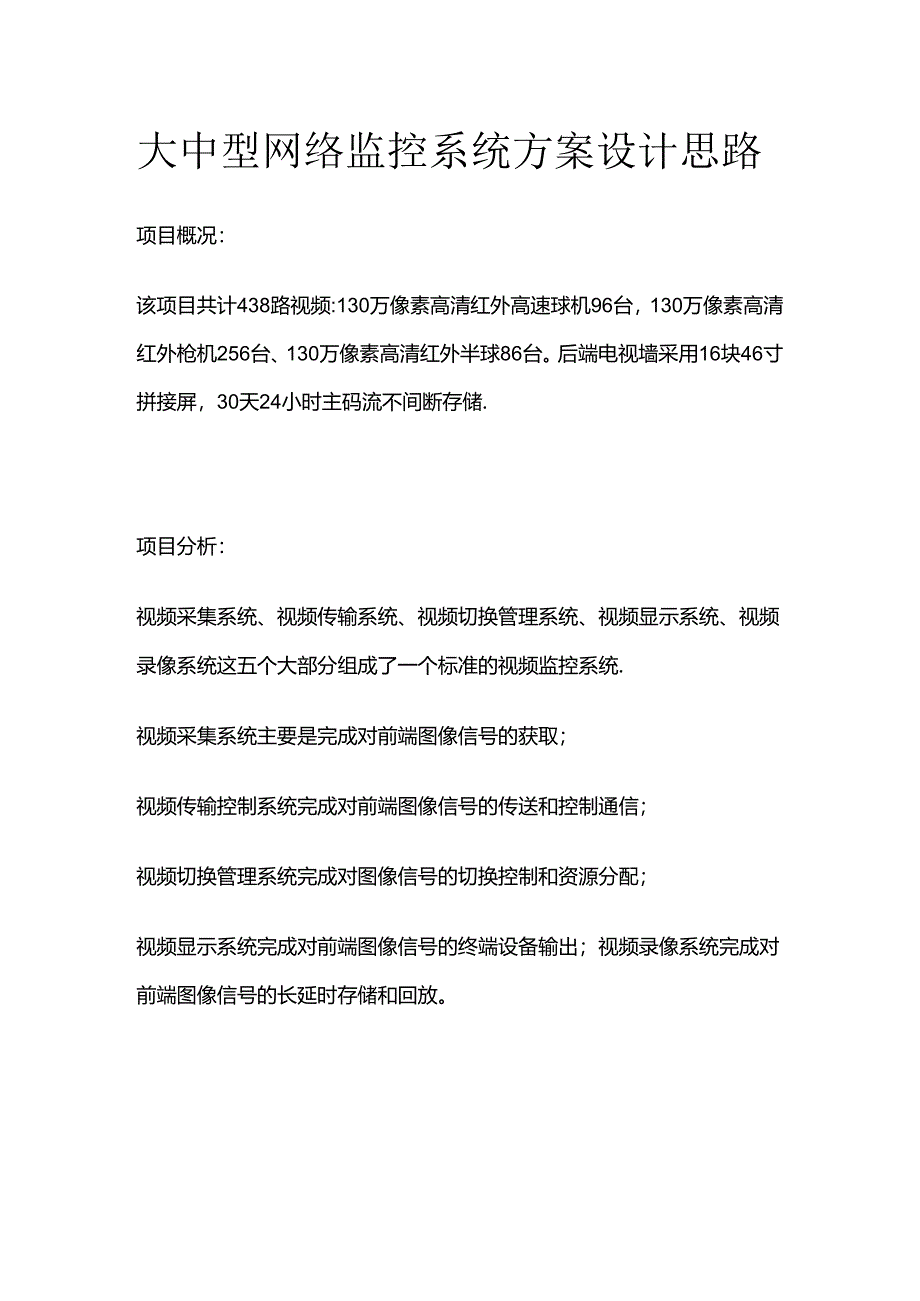

大中型网络监控系统方案设计思路全套.docx_第1页
第1页 / 共5页
大中型网络监控系统方案设计思路全套.docx_第2页
第2页 / 共5页

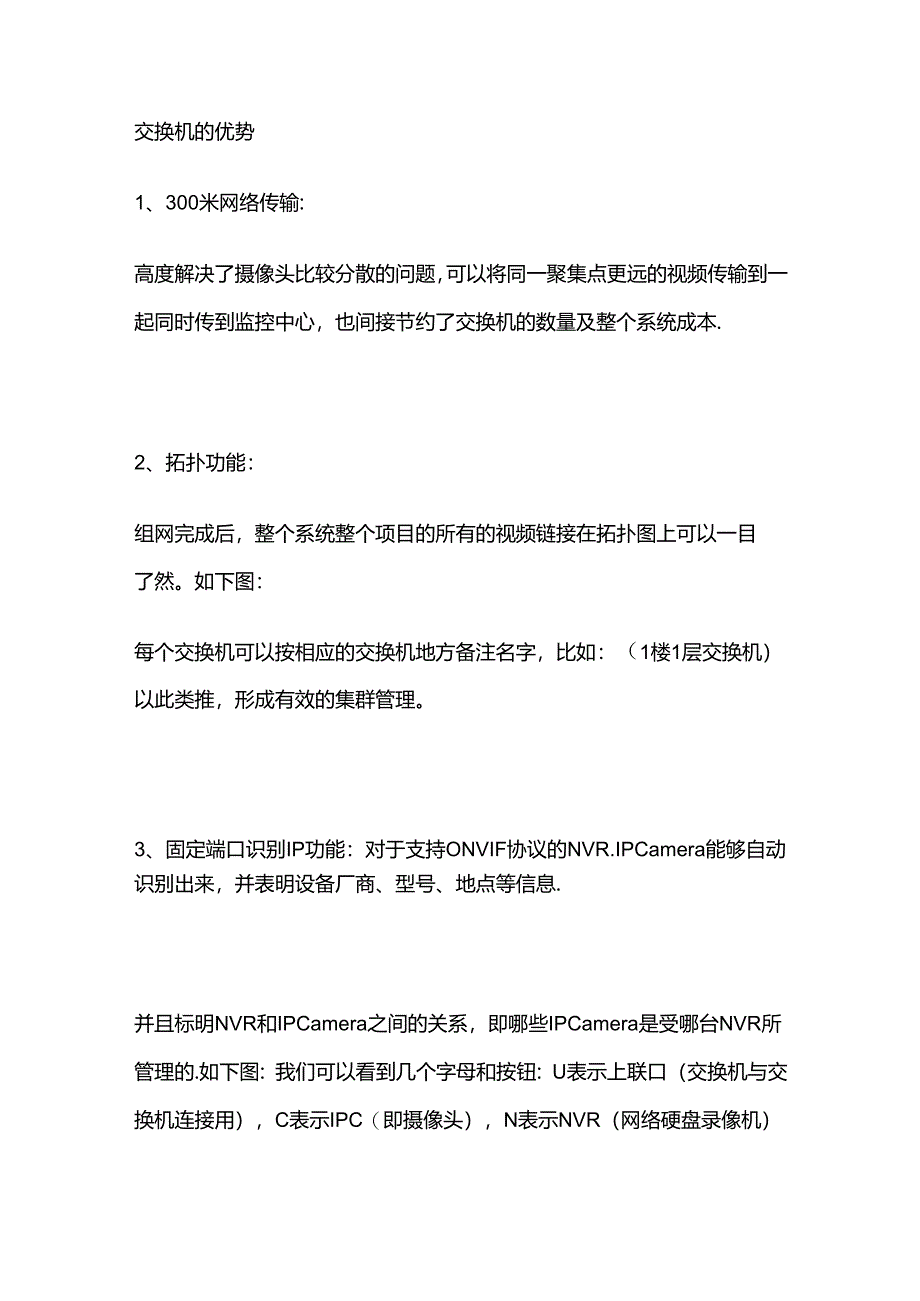

大中型网络监控系统方案设计思路全套.docx_第3页
第3页 / 共5页
大中型网络监控系统方案设计思路全套.docx_第4页
第4页 / 共5页
大中型网络监控系统方案设计思路全套.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《大中型网络监控系统方案设计思路全套.docx》由会员分享,可在线阅读,更多相关《大中型网络监控系统方案设计思路全套.docx(5页珍藏版)》请在第壹文秘上搜索。

1、大中型网络监控系统方案设计思路项目概况:该项目共计438路视频:130万像素高清红外高速球机96台,130万像素高清红外枪机256台、130万像素高清红外半球86台。后端电视墙采用16块46寸拼接屏,30天24小时主码流不间断存储.项目分析:视频采集系统、视频传输系统、视频切换管理系统、视频显示系统、视频录像系统这五个大部分组成了一个标准的视频监控系统.视频采集系统主要是完成对前端图像信号的获取;视频传输控制系统完成对前端图像信号的传送和控制通信;视频切换管理系统完成对图像信号的切换控制和资源分配;视频显示系统完成对前端图像信号的终端设备输出;视频录像系统完成对前端图像信号的长延时存储和回放。

2、在系统工程中,良好的视频传输设计是监控系统非常重要的一部分。如果建设一套好的系统,选用的都是高指标、高画质的摄像机、监视器、录像机,但是没有良好的传输系统,最终在监视器上看到的图像将无法令人满意。在一个大型网络监控系统中,如何走线布线,交换机如何选型,如何保证整个网图专输系统视频流畅以及项目后期维护管理更方便.在很多网络视频监控项目中往往会因为交换机的配置不够合理、选型不到位、带宽不足,我们经常能听到客户很多的抱怨,比如网线支持距离不够,图像出现掉帧、卡顿、延迟现象,IP地址理解、理解规划困难,网管人员奇缺等。特别是工程们对这块的体会是最深的。针对以上的情形为例来讲下整个项目的配置过程。项目共

3、计438路视频:130万像素高清红外高速球机96台,130万像素高清红外枪机256台、130万像素高清红外半球86台.后端电视墙采用16块46寸拼接屏,30天24小时主码流不间断存储。视频传输部分:考虑到本项目各个视频点比较分散,为了方便布线及后期系统维护管理交换机我们给客户推荐采用了300米传输的专业工程交换机,前端视频通过网络传输到接入层接换机在通过光纤传输监控中心。交换机的优势1、300米网络传输:高度解决了摄像头比较分散的问题,可以将同一聚集点更远的视频传输到一起同时传到监控中心,也间接节约了交换机的数量及整个系统成本.2、拓扑功能:组网完成后,整个系统整个项目的所有的视频链接在拓扑图

4、上可以一目了然。如下图:每个交换机可以按相应的交换机地方备注名字,比如:(1楼1层交换机)以此类推,形成有效的集群管理。3、固定端口识别IP功能:对于支持ONVIF协议的NVR.IPCamera能够自动识别出来,并表明设备厂商、型号、地点等信息.并且标明NVR和IPCamera之间的关系,即哪些IPCamera是受哪台NVR所管理的.如下图:我们可以看到几个字母和按钮:U表示上联口(交换机与交换机连接用),C表示IPC(即摄像头),N表示NVR(网络硬盘录像机)鼠标停留在C立者可以看到IPC的IP地址和相关信息.鼠标停留在N位置可以看到NVR的IP地址和相关信息将鼠标停留在N字母标识上,不仅可

5、以看到NVR的IP地址还会使连接NVR上的所有IPC闪烁,无论连接在哪个交换机,只要是连接到同一台NVR,便会闪烁。4、环路检测功能:在网络中NetisVision交换机之间能自动识别出端口之间的环路后屏蔽并标记出来,任意插线造成环路后也不会对网络产生影响,在拓扑中标记成紫色后方便维护和故障排除,如图片:5、通断报警、专网配置等等,这里不一介绍.此项目中了有这款专业视频监控交换机,布线、故障排查,维护等变得非常简单方便。解码上墙接下来解码上墙这块:438路视须按4M兆码流算,存储一个月,差不多得190块3TB硬盘为了考虑成本我们推荐了24盘位的存储矩阵.网络高清数字矩阵拥有监控行业多个产品的功能,其中包括平台软件管理,网络高清解码,网络存储,及视频矩阵切换控制、(拼接服务器)的功能,报警联动,电子地图、门禁接入,消防报鳖接入。在任何大规模系统中,中心机房的大小、产品的数量甚至能耗等,已经成为一个系统性的难题,视频监控系统同样需要在监控中心,通过由单机具备更多功能更高性能的设备来构成,这是一个重要的考虑因素。存储产品如果在保障高性能的基础上,将存储之外的一些相关功能集成到存储产品中,将会是一个适应小机房、大应用发展趋势的必然选择。
