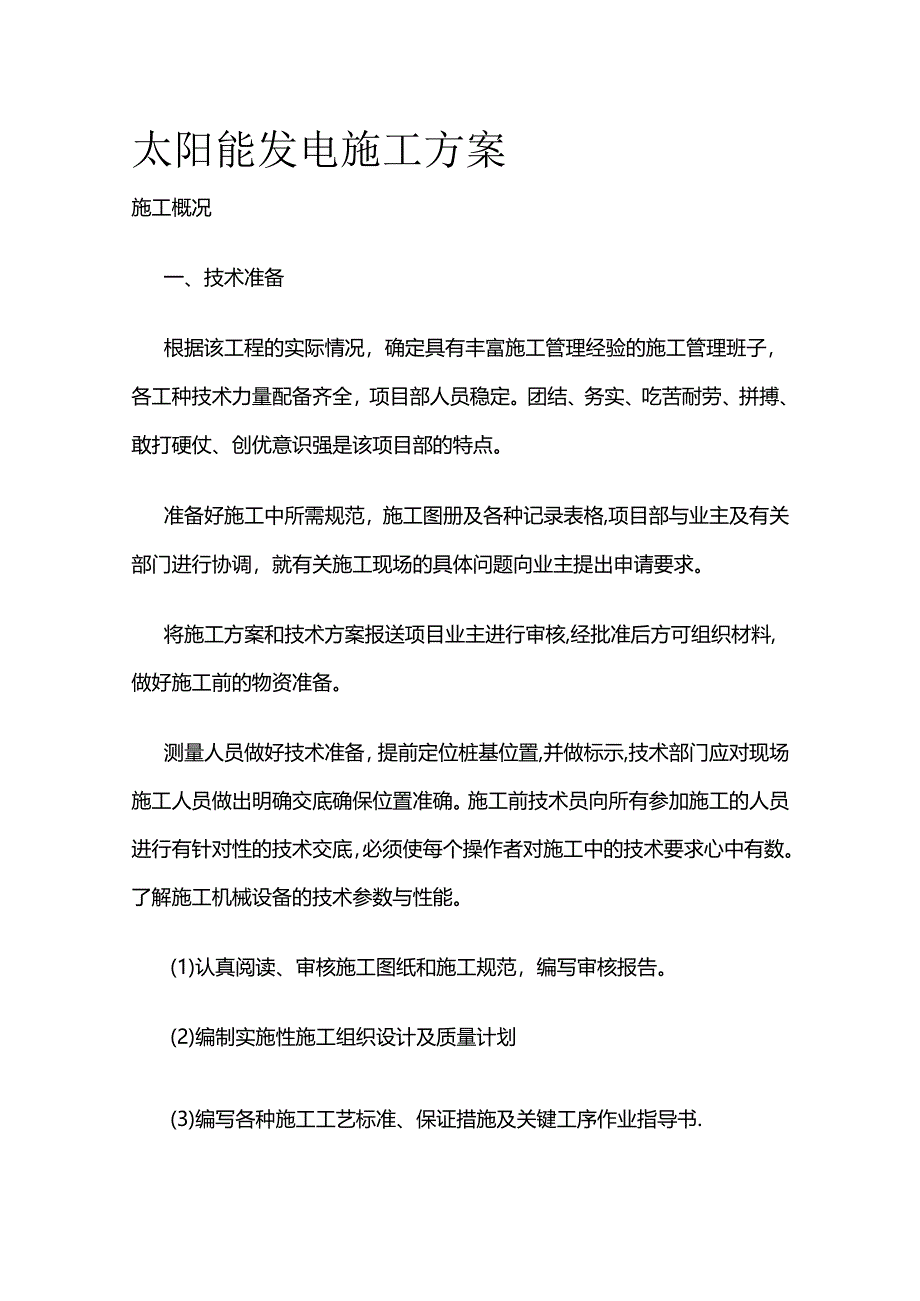

1、太阳能发电施工方案施工概况一、技术准备根据该工程的实际情况，确定具有丰富施工管理经验的施工管理班子，各工种技术力量配备齐全，项目部人员稳定。团结、务实、吃苦耐劳、拼搏、敢打硬仗、创优意识强是该项目部的特点。准备好施工中所需规范，施工图册及各种记录表格,项目部与业主及有关部门进行协调，就有关施工现场的具体问题向业主提出申请要求。将施工方案和技术方案报送项目业主进行审核,经批准后方可组织材料,做好施工前的物资准备。测量人员做好技术准备，提前定位桩基位置,并做标示,技术部门应对现场施工人员做出明确交底确保位置准确。施工前技术员向所有参加施工的人员进行有针对性的技术交底，必须使每个操作者对施工中的技术

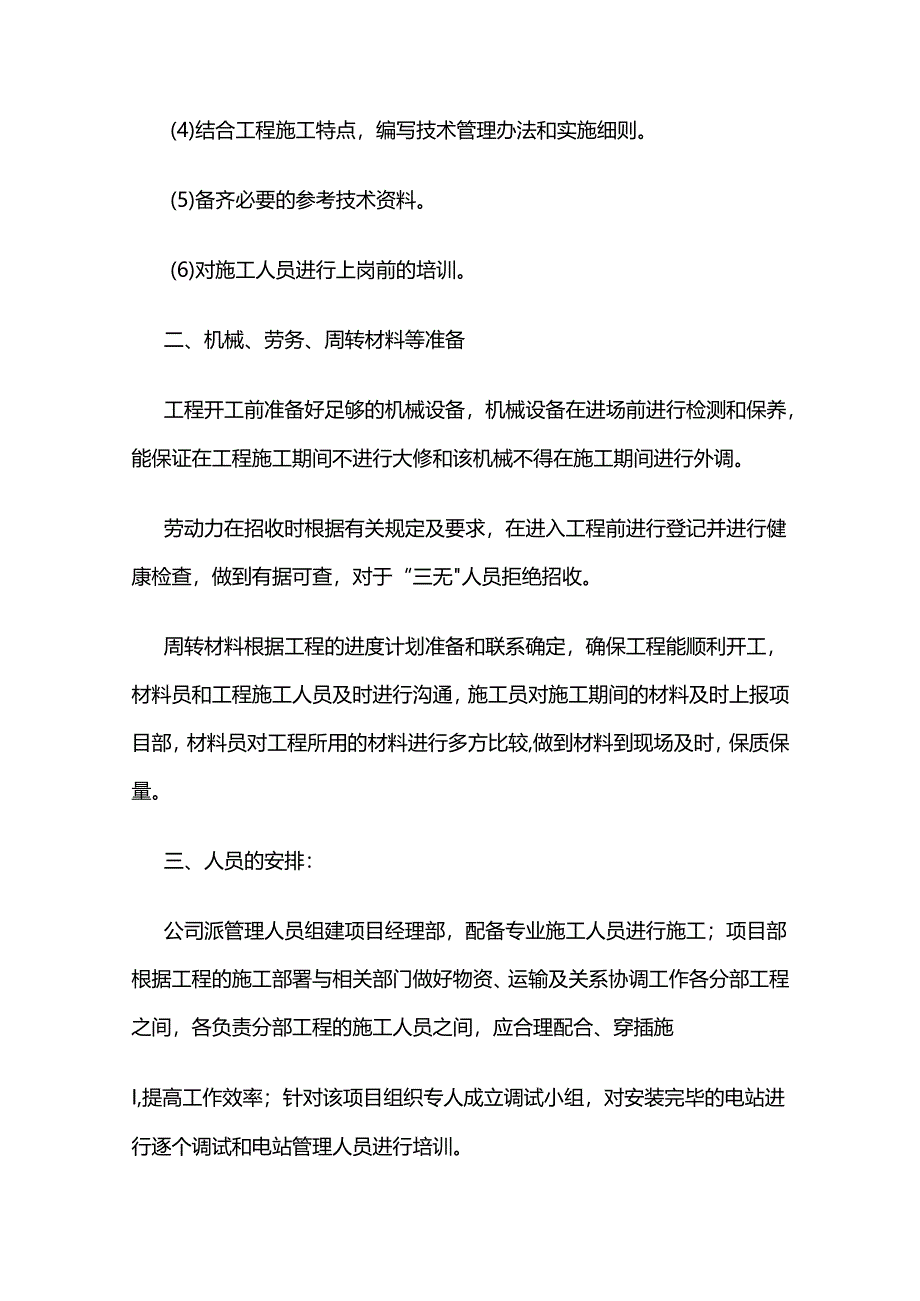

2、要求心中有数。了解施工机械设备的技术参数与性能。(1)认真阅读、审核施工图纸和施工规范，编写审核报告。(2)编制实施性施工组织设计及质量计划(3)编写各种施工工艺标准、保证措施及关键工序作业指导书.(4)结合工程施工特点，编写技术管理办法和实施细则。(5)备齐必要的参考技术资料。(6)对施工人员进行上岗前的培训。二、机械、劳务、周转材料等准备工程开工前准备好足够的机械设备，机械设备在进场前进行检测和保养，能保证在工程施工期间不进行大修和该机械不得在施工期间进行外调。劳动力在招收时根据有关规定及要求，在进入工程前进行登记并进行健康检查，做到有据可查，对于“三无人员拒绝招收。周转材料根据工程的进度

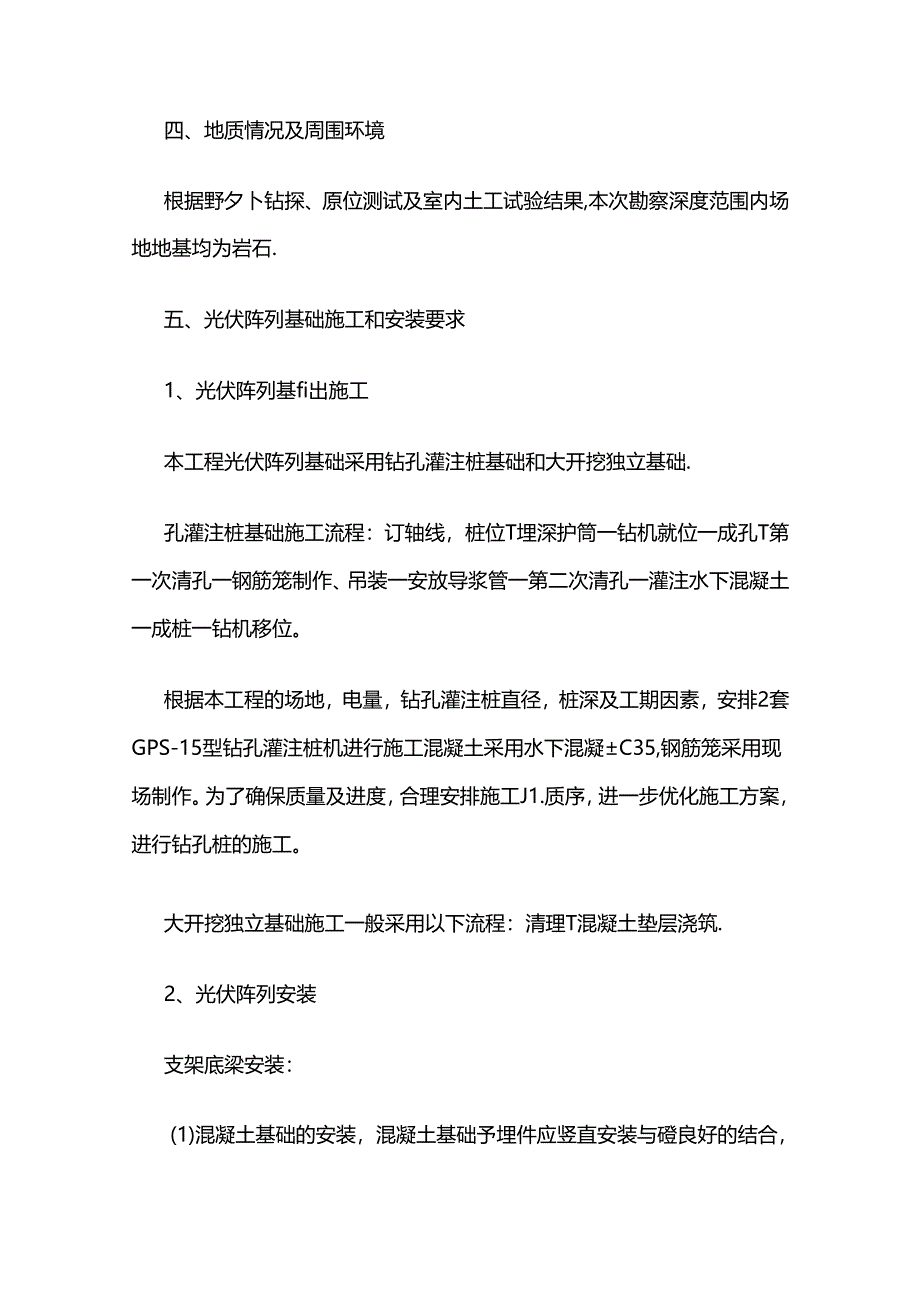

3、计划准备和联系确定，确保工程能顺利开工，材料员和工程施工人员及时进行沟通，施工员对施工期间的材料及时上报项目部，材料员对工程所用的材料进行多方比较,做到材料到现场及时，保质保量。三、人员的安排：公司派管理人员组建项目经理部，配备专业施工人员进行施工；项目部根据工程的施工部署与相关部门做好物资、运输及关系协调工作各分部工程之间，各负责分部工程的施工人员之间，应合理配合、穿插施I,提高工作效率；针对该项目组织专人成立调试小组，对安装完毕的电站进行逐个调试和电站管理人员进行培训。四、地质情况及周围环境根据野夕卜钻探、原位测试及室内土工试验结果,本次勘察深度范围内场地地基均为岩石.五、光伏阵列基础施工
4、和安装要求1、光伏阵列基fi出施工本工程光伏阵列基础采用钻孔灌注桩基础和大开挖独立基础.孔灌注桩基础施工流程：订轴线，桩位T埋深护筒一钻机就位一成孔T第一次清孔一钢筋笼制作、吊装一安放导浆管一第二次清孔一灌注水下混凝土一成桩一钻机移位。根据本工程的场地，电量，钻孔灌注桩直径，桩深及工期因素，安排2套GPS-15型钻孔灌注桩机进行施工混凝土采用水下混凝C35,钢筋笼采用现场制作。为了确保质量及进度，合理安排施工J1.质序，进一步优化施工方案，进行钻孔桩的施工。大开挖独立基础施工一般采用以下流程：清理T混凝土垫层浇筑.2、光伏阵列安装支架底梁安装：(1)混凝土基础的安装，混凝土基础予埋件应竖直安装
5、与磴良好的结合，混凝土基础予埋件应控制在公差允许的范围内，预埋件用电焊把槽钢底框焊接起来.槽钢底框的对角线误差不大于IOmm,检验底梁(分前后横梁)和固定块。如发现前后横梁因运输造成变形，应先将前后横梁校直。(2)根据图纸区分前后横梁，以免将其混装。(3)将前、后固定块分别安装在前后横梁上，将螺栓紧固.(4)支架底梁安装。将前、后横梁放置于钢支柱或基础上，连接底横梁，并用水平仪将底横梁调平调直，并将底梁与钢支柱(混凝土予埋件)固定。(5)光伏阵列支架表面应平整，固定太阳能板的支架面必须调整在同一平面,各组件应对整齐并成一直线，倾角必须符合设计要求，构件连接螺栓必须加防松垫片并拧紧。(6)将光伏
6、组件支架调整为水平角度进行光伏组件安装。安装光伏组件前，应根据组件参数对每个太阳光伏组件进行检查测试，其参数值应符合产品出厂指标。一般测试项目有：开路电压、短路电流等。应挑选工作参数接近的组件在同一子方阵内，应挑选额定工作电流相等或相接近的组件进行串连.(7)安装太阳光伏组件时,应轻拿轻放，防止硬物刮伤和撞击表面玻璃。组件在基架上的安装位置及接线盒排列方式应符合施工设计规定。组件固定面与基架表面不吻合时，应用铁垫片垫平后方可紧固连接螺丝，严禁用紧拧连接螺丝的方法使其吻合,固定螺栓应加防松垫片并拧紧。(8)光伏组件电缆连接按设计的串接方式连接光伏组件电缆，插接要紧固，引出线应预留一定的余量。组件
7、到达现场后，应妥善保管，目应对其进行仔细检查，看其是否有损伤.必须在每个太阳电池方阵阵列支架安装结束后，才能在支架上组合安装太阳电池组件，以防止太阳电池组件受损。3、电池板杆件安装(1跄直电池板杆件的完好性,并检直是否有变形校正后进行安装.(2)根据图纸安装电池板固定用牛。为了保证支架的可调余量，不得将连接螺栓紧固。4、电池板支架安装面的粗调(1)调整首末两根电池板固定杆的位皆的并将其紧固其(2照放线绳系于首末两根电池板固定杆的上下两端,并将其绷紧.(3)以放线绳为基准分别调整其余电池板固定杆，使其在一个平面内。(4)预紧固所有螺栓.5、太阳能电池板安装5.1 电池板的进场检验。(1)太阳能电
8、池板应无变形、坡璃无损坏、划伤及裂纹。(2)测量太阳能电池板在阳光下的开路电压,电池板输出端与标识正负应吻合。电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量单块电池板的开路电压应符合电池板贴牌上规定电压值。5.2 电池板安装(1)电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压，电池板重量较重的在安装过程中应两人协同安装。(2)电池板的安装应自下而上逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓。安装过程中必须轻拿轻放以免破坏表面的保护坡璃；电池板的连接螺栓应有弹簧垫圈和平垫圈，螺栓先进性予紧。电池板安装必须作到横平竖直，同方阵内的电池板间距
9、保持一致；注意电池板的接线盒的方向.5.3 电池板调平.(1)将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。(2)以放线绳为基准分别调整其余电池板，使其在一个平面内。(3)紧固所有螺栓。螺栓外露出部分及螺母涂刷油漆做防松处理。并且在各项安装结束后进行补漆.5.4 电池板接线.(1)根据电站设计图纸确定电池板的接线方式，单个方阵的连接方式为17串.(2)电池板连线均应符合设计图婚口规范的要求.(3)接线采用铜芯线，接线前应先辍头做搪锡处理.(4)接线时应注意勿将正负极接反，保证接线正确.每串电池板连接完毕后，应检查电池板串开路电压是否正确，连接无误后断开一块电池板的接线，保证后续工序的安
10、全操作。(5)将电池板串线汇集在汇线箱内，通过接线端子与控制器的连接电缆连接，；匚线箱应做可靠的接地处理。6、电缆;敷设电缆在安装前应仔细对图纸进行审查、核对，确认到场的电缆规格是否满足设计要求，施工方案中的电缆走向是否合理，电缆是否有交叉电缆在安装前，应根据设计资料及具体的施工情况，编制详细的电缆敷设程序表，表中应明确规定每根电缆安装的先后顺序。电缆的使用规格、安装路径应严格按设计进行。电缆运达现场后，应严格按规格分别存放，严格其领用制度以免混用。电缆敷设时，对所有电缆的长度应做好登记，动力电缆应尽量减少中间接头,控制电缆做到没有中间接头,对电缆容易受损伤的部位，应采取保护措施，对于直埋电缆
11、应每隔一定距离制作标识。电缆敷设完毕后，保证整齐美观,进入盘内的痛览其弯曲弧度应一致，对进入盘内的电缆及其它必须封堵的地方应进行防火封堵，在电缆集中区设有防鼠杀虫剂及灭火设施。(1)施工畴施工准备T放线一电缆敷设一电缆的固定T电缆接线。(2)施工工具：压线钳、美工刀、剥线钳、钳子、万用表等电气用具。(3)电缆施工方法电缆（线）管敷设：首先是放电缆放够长度后，用电缆钳剪断电缆放入先前挖出的电缆沟内，电缆线的上下两方用细沙进行覆盖100MM后的沙土，线连接电气控制柜的连线。检查无误后，把电缆接入到汇线箱内或者是控制器内.各连接电缆两头必须用线号进行区分或进行标示.室外预埋管，要求两端做成喇叭口，并
12、去除毛,保持光洁.电缆管的弯曲半径符合所穿入电缆半径的规定，每根电缆管最多不超过3个弯头，直角弯不应多于2个，采用钢管保护时，应在外表涂防腐漆、镀锌管锌层剥落处也应涂漆；电缆敷设A、电缆及其附件到场后，按要求进行检查：B、电缆技术文件是否齐全；U电缆型号、规格、长度是否符合订货要求；D、电缆外观应无损伤，附件齐全；E、电缆封端严密；F、电缆符合有关的正C标准，所有的电缆应是新的且电缆的芯线均采用铜芯。G、电缆敷设前，对电缆进行绝缘测试，低压电缆用100OV摇表测试，动力电缆绝缘电阻不小于10兆欧.H、电缆敷设采用支架滚动敷设，这样可以避免电缆受到过大的应力。1.电力电断口控制电缆分开敷设，在电
13、缆沟内敷设时，控制电缆在电力电缆的下方，和各种设备及管道距离符合要求。人电缆敷设时，先编好电缆表，安排好先后顺序以避免交叉。K、电缆在电缆头附近留足备用长度，其最小弯曲半径不得小于其外径的10倍，中间不允许有接头。1.、电缆的两端，转弯处挂电缆牌，电缆牌的内容编号、电缆规格型号、起始端。M、直埋电缆敷设时，埋深不小于0.7米，上下铺不小于100亳米厚的砂层，并严格按要求遮盖水泥盖板保护，电缆与道路和其它管线交叉时，需穿钢管保护，直埋电缆必须离建筑物1米，在直线段每隔50-100米处，转弯处，进入建筑物处设立标志桩。N、电缆的封头1）、交联电力电缆的封头严格按生产厂家的电缆收缩密封剂或环氧树脂。
14、2）、户外电缆进线箱的电缆进线3）、当电缆进入电缆进线箱，每根电缆采用合适的夹件来固定；7、箱式变压器和逆变器的安装1）安装前的准备配电箱订货前根据图纸及控制要求进行复核，确保无误后方可订货；到货后，开箱检查清套柜内元器件质量及数量，应确保元器件无损坏，导线接线固定可靠；开箱验收检查产品是否有损伤、变形和断裂。按装箱清单检查附件和专业工具是否齐全，在确认无误后方可按安装要求进行安装。箱安装前，做好基础槽钢的制安工作，槽钢埋设前除锈调直，并按图纸标高安装，再进行水平校正，其水平误差每米不大于Imm,累计不超过5mm槽钢基础用扁钢和接地网可靠连接。电缆应在箱变就位前敷设好，并且经过检验是无电的。户
15、外落地箱固定好后，要进行内部检直、清扫，柜内各构件间连接牢固，各种设备擦干净，柜内没有杂物，盘面标志牌标志齐全，正确并清晰。电缆应在箱变就位前敷设好，并且经过检验是无电的。2）箱式变压器的安装靠近箱体顶部有用于装卸的吊钩，起吊钢缆拉伸时与垂直线间的角度不能超过30。，如有必要，应用横杆支撑钢缆，以免造成箱变结构或起吊钩的变形。箱变大部分重量集中在装有铁心、绕组的变压器，高低压终端箱内大部分是空的,重量相对较轻，使用吊钩或起重机不当可能造成箱变频附件的损坏，或引起人员伤害。在安装完毕后，街上试验电缆插头，按国家有关试验规程进行试验。由于箱变的具体型号和厂商需在施工阶段招标后才能最终确定，其安装方法彳工阶段应当按照厂商的要求和说明进行修正.3）逆变器的安装本项目选用500kW光伏并网逆变器，共40台逆变器，一个逆变器室配两台。逆变器采用集装箱形式，郸出为混凝土，进出电缆线配有电缆沟.逆变器和配套电气设备通过汽车运抵配电间附近，采用IOt吊车将逆变器吊到配电间门口，再采用液压升降小车推至配电间安装位置进行就位。按逆变器安装说明施工，安装接线须确保直漏口交流导线分开。由于逆变器内置有高敏感性电气设备，搬运逆变器应非常小心，用起吊工具将逆变器固定到基础上的正确位置，再按说明书将各个螺丝安装好，螺栓紧固扭矩符合相关标准规范要求。8、发电系
