《污水溢流突出问题整治项目--路面结构恢复设计.docx》由会员分享，可在线阅读，更多相关《污水溢流突出问题整治项目--路面结构恢复设计.docx（12页珍藏版）》请在第壹文秘上搜索。

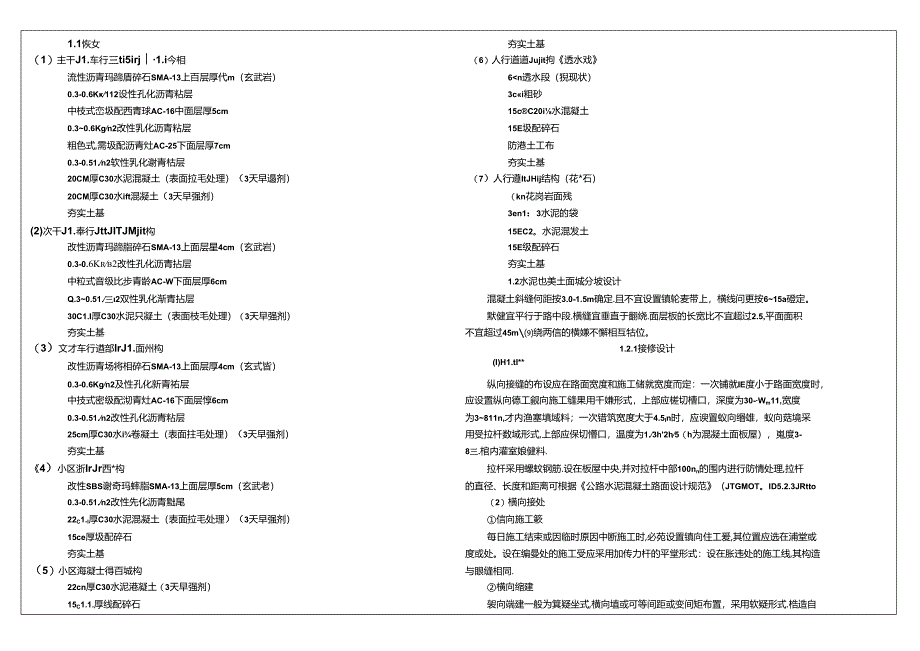

1、污水溢流突出问题整治项目路面结构恢复设计施工图（版次：第一版）1.1恢女夯实土基（1）主干J1.车行三ti5irj1.i今相（6）人行道道Jujit拘透水戏流性沥青玛蹄盾碎石SMA-13上百层厚代m（玄武岩）6n透水段（猊现状）0.3-0.6K112设性孔化沥青粘层3ci粗砂中枝式峦圾配西青球AC-16中面层厚5cm15cC20i水混凝土0.30.6Kgn2改性乳化沥青粘层15E圾配碎石粗色式,需圾配沥青灶AC-25下面层厚7cm防港土工布0.3-0.51.n2软性乳化谢青枯层夯实土基20CM厚C30水泥混凝土（表面拉毛处理）（3天早遢剂）（7）人行遵ItJHij结构（花*石）20CM厚C30
2、水ift混凝土（3天早强剂）（kn花岗岩面残夯实土基3en1：3水泥的袋(2)次干J1.奉行JttJITJMjit构15EC2。水泥混发土改性沥青玛蹄脂碎石SMA-13上面层星4cm（玄武岩）15E级配碎石0.3-0.6Krb2改性孔化沥青拈层夯实土基中粒式音级比步青龄AC-W下面层厚6cm1.2水泥也美土面城分坡设计Q.30.51.三2双性乳化渐青拈层混凝土斜缝何距按3.0-1.5m确定.且不宜设置镇轮麦带上，横线问更按615a磴定。30C1.I厚C30水泥只凝土（表面枝毛处理）（3天早强剂）默健宜平行于路中段.横缝宜垂直于翻绕.面层板的长宽比不宜超过2.5,平面面积夯实土基不宜超过45m绕
3、两信的横嫌不懈相互牯位。（3）文才车行遒部IrJ1.面州构1.2.1接修设计改性沥青场将相碎石SMA-13上面层厚4cm（玄式皆）(I)H1.tI*0.3-0.6Kgn2及性孔化新青祐层纵向接缝的布设应在路面宽度和施工储就宽度而定：一次铺就IE度小于路面宽度时，中技式密级配沏青灶AC-16下面层惇6cm应设置纵向德工觎向施工缝果用千嫌形式，上部应槎切槽口，深度为30-Wm11,宽度0.3-0.51.n2改性孔化沥青粘层为3811n,才内渔塞填域料；一次错筑宽度大于4.5In时，应谀置蚁向缗雄，蚁向菇境采25cm厚C30水i卷凝土（表面拄毛处理）（3天早强剂）用受拉杆数域形式,上部应保切懵口，温
4、度为1.3h2h5（h为混凝土面板屋），嵬度3-夯实土基8三.棺内灌室娘健料.4）小区浙IrJr西*构拉杆采用螺蚊钢筋.设在板屋中央,并对拉杆中部100nn的围内进行防情处理,拉杆改性SBS谢奇玛蟀脂SMA-13上面层厚5cm（玄武老）的直径、长度和距离可根据公路水泥混凝土路面设计规范（JTGMOT。ID5.2.3JRtto0.3-0.51.n2改性先化沥青黜尾（2）横向接处22C1.I厚C30水泥混凝土（表面拉毛处理）（3天早强剂）信向施工簌15ce厚圾配碎石每日施工结束或因临时原因中断施工时,必苑设置镇向住工爰,其位置应选在浦堂或夯实土基度或处。设在编曼处的施工受应采用加传力杆的平堂形式：

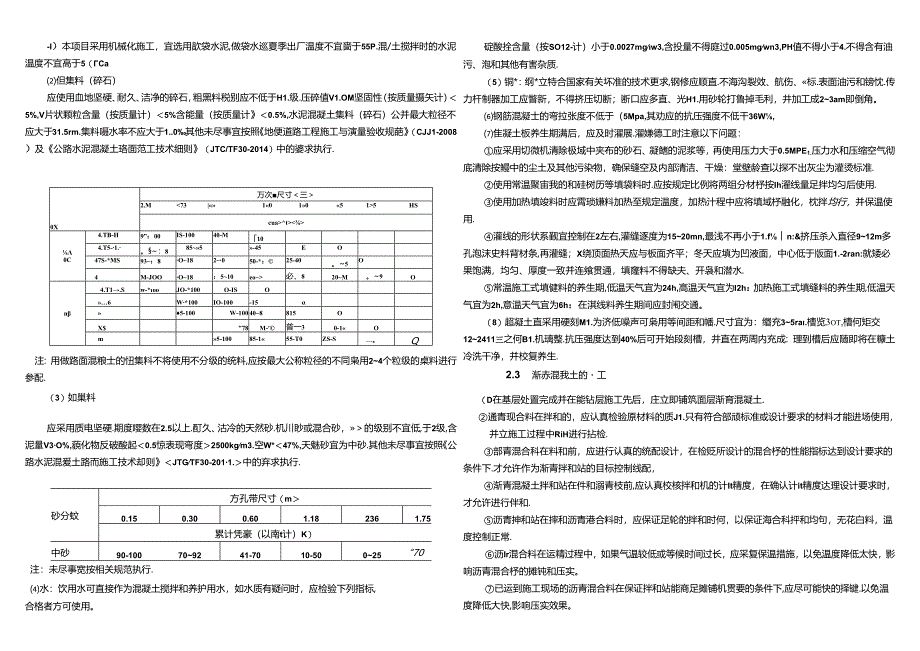

5、设在胀违处的施工线,其构造（5）小区海凝士得百城构与眼缝相同.22cn厚C30水泥港凝土（3天早强剂）横向缩建15C1.1.厚线配碎石袈向端建一般为箕疑坐式,横向埴或可等间距或变间矩布置，采用软疑形式.梏造自-I）本项目采用机械化施工，宜选用歆袋水泥,做袋水巡夏季出厂温度不宜啬于55P.混/土搅拌时的水泥温度不宜高于5（Ca但集料（碎石）应使用血地坚硬、耐久、洁净的碎石，粗黑料税别应不低于H1.级.压碎值V1.OM坚固性（按质量摄矢计）5%,V片状颗粒含量（按质量计）5%含能量（按质量计0.5%,水泥混凝土集料（碎石）公并最大粒径不应大于31.5rm.集料嗫水率不应大于1.0其他未尽事宜按照地
6、便道路工程施工与演量验收规葩（CJJ1-2008）及公路水泥混凝土珞面范工技术细则（JTC/TF30-2014）中的婆求执行.0X万次尺寸三2.M5HScuat0C4.TB-H9”：00IS-10040-M104.T5-1.。：8855-45EO47S-*MS93：8O182050-*：25-40。5O4M-JOOO18：510eo必、820M。9On4.T1.Sw-*ooJO-*100O-ISO6W*100IO-100-155-100W-100408815OX$”78M-普一30-1Om5-10085-155-T0ZS-S。Q注：用做路面混粮士的忸集料不将使用不分级的统料,应按最大公称粒径的
7、不同枭用24个粒级的桌料进行参配.（3）如巢料应采用质电坚硬.期度嘤数在2.5以上.酊久、沽冷的天然砂.机川眇或混合砂，的级别不宜低,于2级,含泥量V3O%,藐化物反破酸起0.5惊表现弯度2500kgm3.空W*47%,天魅砂宜为中砂.其他未尽事宜按照公路水泥混爰土路而施工技术却则JTGTF30-2011.中的弃求执行.砂分蚊方孔带尺寸（m0.150.300.601.182361.75累计凭豪（以南t计）K）中砂90-100709241-7010-50025“70注：未尽事宽按相关规范执行.水：饮用水可直接作为混凝土搅拌和养护用水，如水质有疑问时，应检验下列指标,合格者方可使用。碇酸拴含量（按
8、SO12-计）小于0.0027mgw3,含投量不得庭过0.005mgwn3,PH值不得小于4.不得含有油污、泡和其他有害杂质.（5）铜*：纲*立特合国家有关坏准的技术更求,钢修应顺直.不海沟裂效、航伤、标.表面油污和镑忱.传力杆制器加工应瞥新，不得挤压切断；断口应多直、光H1.用砂轮打鲁掉毛利，井加工成23am即倒角。钢筋混凝士的弯拉张度不低于（5Mpa,其劝应的抗压强度不低千36W,隹凝土板养生期满后，应及时濯展.濯嫌德工时注意以下问题：应采用切微机清除极域中夹布的砂石、凝鳍的泥浆等，再使用压力大于0.5MPE1.压力水和压缩空气彻底清除按鳗中的尘土及其他污染物，确保缝空及内部清洁、干燥：堂
9、壁龄查以探不出灰尘为灌烫标准.使用常温聚宙我的和硅树历等填袋料时.应按规定比例将两组分材杼按Ih濯线量足拌均匀后使用.使用加热填竣料时应霄琐嫌料加热至规定温度，加热汁程中应将填域杼融化，枕拌均行，并保温使用.灌线的形状系觐宜控制在2左右,灌缝逐度为1520mn,最浅不再小于1.fn:&挤压杀入直径912m多孔泡沫史料背材条,再灌缝；X绕顶面热天应与板面齐平；冬天应填为凹液面，中心低于版面1.-2ran:就矮必果饱满，均匀、厚度一致并连飨贯通，填窿料不得缺夫、开袅和潜水.常温施工式填健料的养生期,低温天气宜为24h,高温天气宜为I2h：加热施工式填缝料的养生期,低温天气宜为2h,意温天气宜为6h
10、：在淇线料养生期间应封闱交通。（8）超凝土直采用硬刻M1.为济低噪声可枭用等间距和幡.尺寸宜为：缗充35ra.槽览3ot,槽何矩交122411三之何B1.机璃整.抗压强度达到40%后可开始段刻槽，井直在两周内充成：理到槽后应随即将在糠土冷洗干净，并校复养生.2.3 渐赤混我土的工（D在基层处置完成并在能钻层施工先后，庄立即铺筑面层渐育混凝土.通青现合料在拌和的，应认真检验原材料的质J1.只有符合部顽标准或设计要求的材料才能进场使用，并立施工过程中RiH进行拈检.部青混合科在料和前，应进行认真的统配设计，在检贬所设计的混合杼的性能指标达到设计要求的条件下.才允许作为渐青拌和站的目标控制线配，渐青
11、混凝土拌和站在件和溺青枝前,应认真校核拌和机的计It精度，在确认计it精度达理设计要求时，才允许进行伴和.沥青抻和站在摔和沥青港合料时，应保证足轮的拌和时何，以保证海合科抨和均句，无花白料，温度控制正常.沥Ir混合料在运精过程中，如果气温较低或等候时间过长，应采复保温措施，以免温度降低太快，影响沥青混合杼的摊钝和压实。已运到施工现场的沥青混合料在保证拌和站能商足摊铺机贯要的条件下,应尽可能快的择键.以免温度降低大快,影响压实效果。热挣沥青混合料应采用沥青揖精机林保，在啧洒有怙层油的路面上铺就改性沥青混合料时，宜使用履带式摊铺机.崔桶机必须线慢、均匀.连埃不间断地傩搐，不得被意交换速度诙中途停顿
12、.以提商平整度,减少混合料的离析。压实成曳的谢青路面应符合压实度及平萎度的住来.施工完毕后的路面应在24小时内兼止一切车辆通行.上面层设计为改性西IT玛州脂SM-13上面是（玄为岩），路面适工前必缴先对怙站层进行行收，达到要求后方可施工上面层.2.4 率行加京面身料旻求2.4.1 改性/化汤青粘膜本工程用于袱层的改性幻化沥青应满足下表所列技术要求：渔珞用改性孔化沥青技术要求试会反目品片及代号iS方法PCRBCR*J1.i.t怏装戢中SIT06S8粒子电分阳离子（O阳离子（，）T063h4f(1.1811,不大于、O.I0.1TO652精度悬珞杖.始度E251703乳沔育林很枯度C25.3（三）8-2512-60惠发残留检*.不小于（）5060A1.()OOg.25V.5C(0.Ifffi)i5.-一60-80Tr80-101)IHMaBaaaMaMBaMM1-3JTGE20(T0fH-1.8H.DJTGE2OT欣化龙（R4R）.不小千（VA4645JTGE20(TB444360P动力粘度,不小于（Pa.s）A130160JTGE20(T0620Kre廷度.不小于（Cf1）1520BIO)5JTGE2O(TOI515.不小千（cd）Mf（澎恒法）,不大于（%）ZHA_joq_2100_.2JT
